结构力学(上)习题.doc

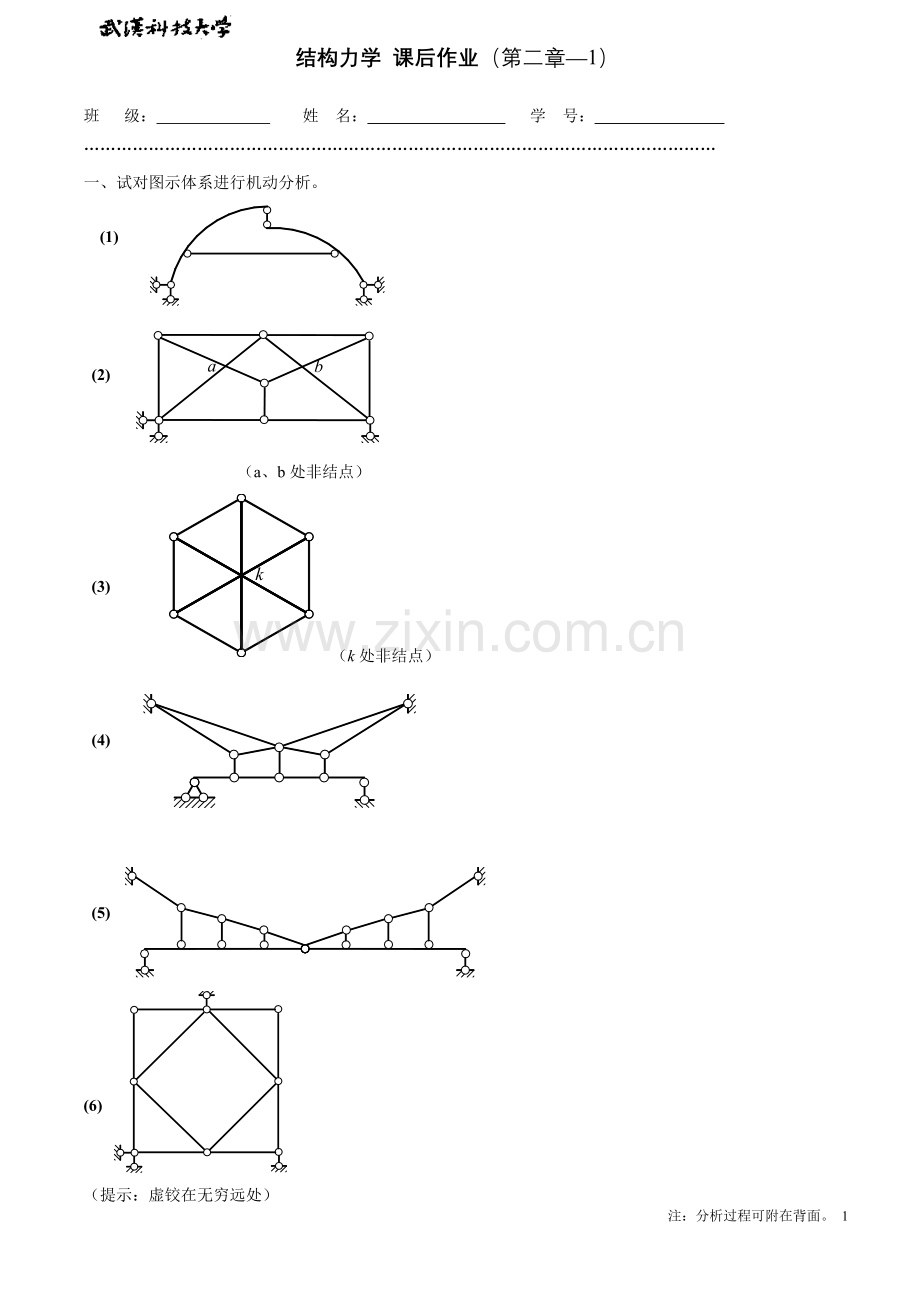

结构力学 课后作业（第二章—1）
班 级： 姓 名： 学 号：
………………………………………………………………………………………………………
一、 试对图示体系进行机动分析。
(1)
(2)
（a、b处非结点）
(3) （k处非结点）
(4)

(5)
(6)
（提示：虚铰在无穷远处）
结构力学 课后作业（第二章—2）
班 级： 姓 名： 学 号：
………………………………………………………………………………………………………
二、 试对图示体系进行机动分析。
(1)
(2)
(3) （k处非结点）
(4)

(5)

(6)

结构力学作业 第三章（1）
班 级： 姓 名： 学 号：
………………………………………………………………………………………………………
一、 试作图示单跨梁的M图。（习题3-2、3-4）

(1) (2)

二、 试作多跨静定梁的M、FS图。（习题3-8）

三、 图示结构的荷载作用在纵梁上，再通过横梁传到主梁。试作主梁的M图。（习题3-9）

结构力学作业 第三章（2）
班 级： 姓 名： 学 号：
………………………………………………………………………………………………………
四、 试作图示刚架的M、FS 、FN图。（习题3-12）

五、 试作图示刚架的M图。（习题3-14、3-16）

(1) (2)

结构力学作业 第四、五章（1）
班 级： 姓 名： 学 号：
………………………………………………………………………………………………………
一、 图示三铰拱的轴线方程为，试求截面K的内力。（习题4-1）

二、 试判断图示桁架中的零杆。（习题5-3、5-4）
(1) (2)

结构力学作业 第四、五章（2）
班 级： 姓 名： 学 号：
………………………………………………………………………………………………………
三、 试用截面法计算图示桁架中指定杆件的内力。（习题5-6）

四、 试用较简单的方法求图示桁架中指定杆件的内力。（习题5-7）

结构力学作业 第六章（1）
班 级： 姓 名： 学 号：
………………………………………………………………………………………………………
一、 试用图乘法求指定位移。（习题6-8）

二、 试用图乘法求C、D两点之间距离的改变量。（习题6-10）

三、 试用图乘法求，并勾绘变形曲线。（习题6-11）

结构力学作业 第六章（2）
班 级： 姓 名： 学 号：
………………………………………………………………………………………………………
四、 结构的温度改变如下图所示，求C点的竖向位移。各杆件截面相同且对称于形心轴，其厚度为h=l/10，材料线膨胀系数为。（习题6-16）

五、 图示等截面简支梁上边温度降低t，下边温度升高t，同时两端有一对力偶M作用。若欲使梁端转角为零，M应为多少？（习题6-17）

六、 图示两跨简支梁l=16 m，支座A、B、C的沉降分别为a=40 mm，b=100 mm，c=80 mm。试求B铰左右两侧截面的相对角位移（习题6-17）

结构力学作业（第七章）（1）
班 级： 姓 名： 学 号：
………………………………………………………………………………………………………
一、 试用力法分析图示刚架（EI=常量）,并绘制M、FS、FN图。（习题7-5）

二、 试求图示超静定桁架各杆的内力（各杆EA相同）。（习题7-9）

结构力学作业（第七章）（2）
班 级： 姓 名： 学 号：
………………………………………………………………………………………………………
三、 试绘制图示对称结构的M图。（习题7-18、7-20）

四、求图示刚架中D点的竖向位移以及铰D左右两截面的相对转角。（习题7-23）

结构力学作业（第八章）
班 级： 姓 名： 学 号：
………………………………………………………………………………………………………
一、 试用位移法计算图示刚架（EI=常量）。（习题8-5）

二、 图示等截面连续梁支座B下沉20 mm，支座C下沉12 mm，E=210 GPa，I=2×10-4 m4。试作其弯矩图。（习题8-7）

注：分析过程可附在背面。 11
