绝缘电阻测试仪使用规范.doc

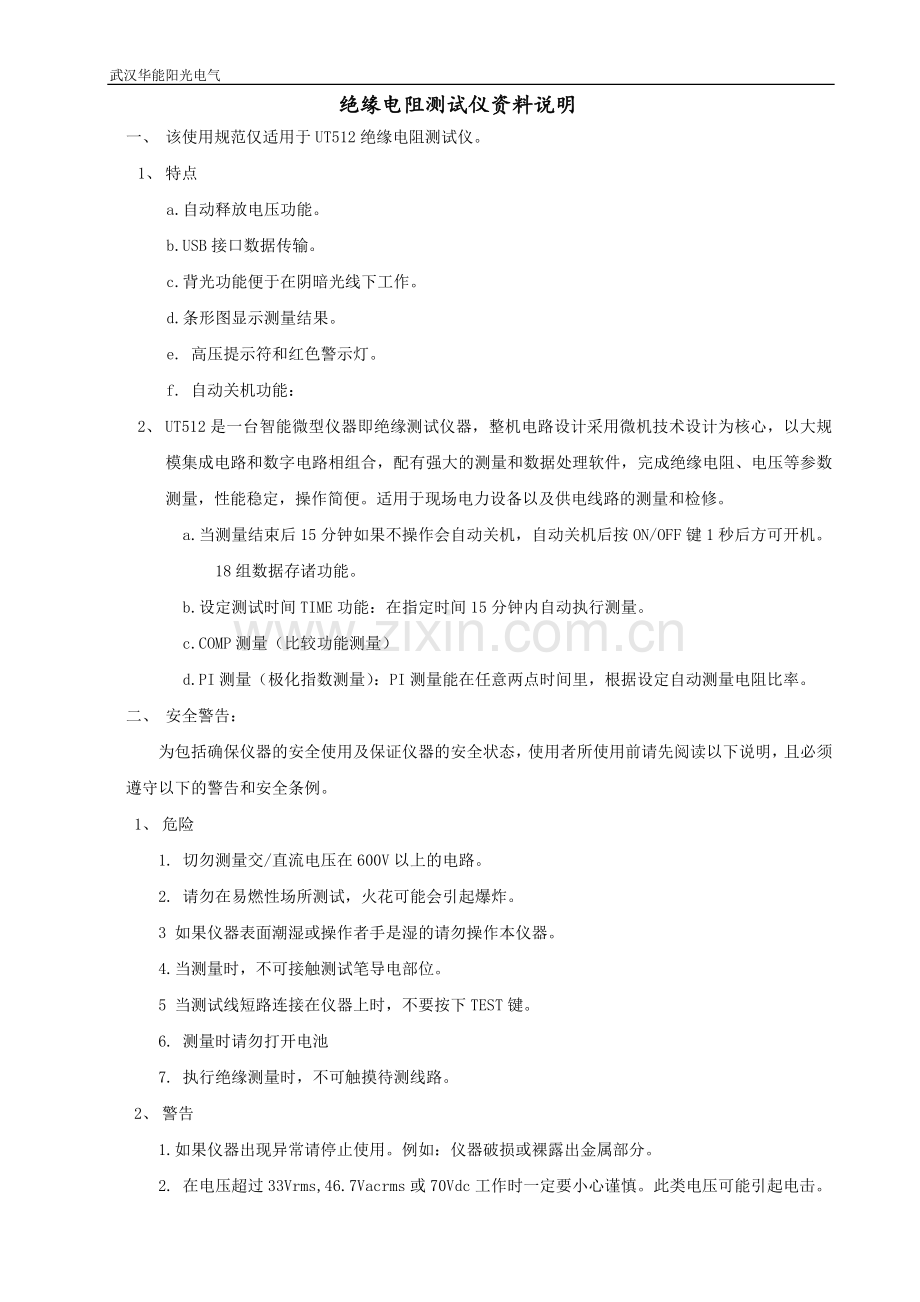

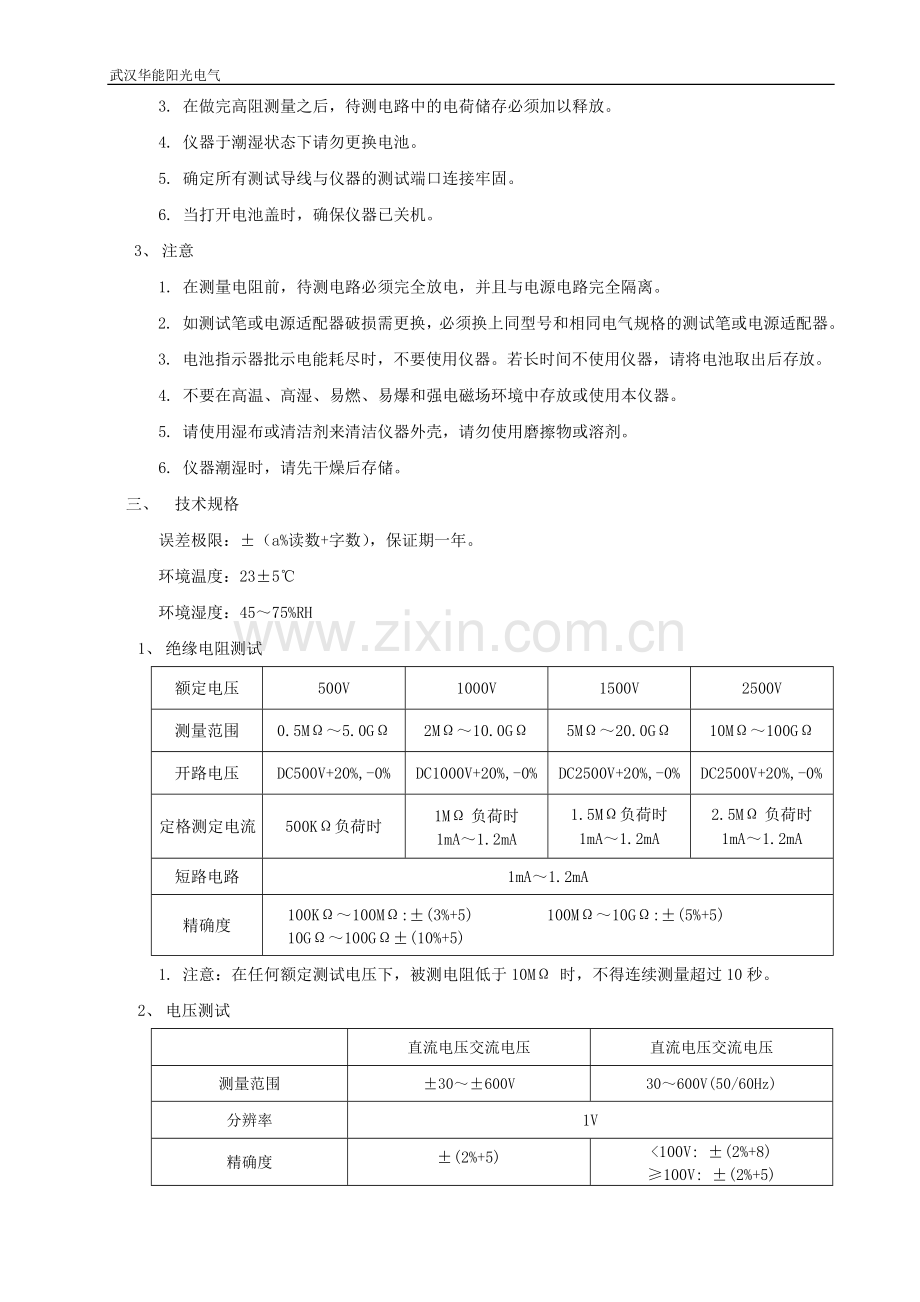

武汉华能阳光电气绝缘电阻测试仪资料说明一、 该使用规范仅适用于UT512绝缘电阻测试仪。1、 特点 a.自动释放电压功能。 b.USB接口数据传输。 c.背光功能便于在阴暗光线下工作。 d.条形图显示测量结果。 e. 高压提示符和红色警示灯。 f. 自动关机功能：2、 UT512是一台智能微型仪器即绝缘测试仪器，整机电路设计采用微机技术设计为核心，以大规模集成电路和数字电路相组合，配有强大的测量和数据处理软件，完成绝缘电阻、电压等参数测量，性能稳定，操作简便。适用于现场电力设备以及供电线路的测量和检修。a.当测量结束后15分钟如果不操作会自动关机，自动关机后按ON/OFF键1秒后方可开机。 18组数据存诸功能。 b.设定测试时间TIME功能：在指定时间15分钟内自动执行测量。 c.COMP测量（比较功能测量） d.PI测量（极化指数测量）：PI测量能在任意两点时间里，根据设定自动测量电阻比率。二、 安全警告：为包括确保仪器的安全使用及保证仪器的安全状态，使用者所使用前请先阅读以下说明，且必须遵守以下的警告和安全条例。1、 危险1. 切勿测量交/直流电压在600V以上的电路。2. 请勿在易燃性场所测试，火花可能会引起爆炸。3 如果仪器表面潮湿或操作者手是湿的请勿操作本仪器。4.当测量时，不可接触测试笔导电部位。5 当测试线短路连接在仪器上时，不要按下TEST键。6. 测量时请勿打开电池7. 执行绝缘测量时，不可触摸待测线路。2、 警告1.如果仪器出现异常请停止使用。例如：仪器破损或裸露出金属部分。2. 在电压超过33Vrms,46.7Vacrms或70Vdc工作时一定要小心谨慎。此类电压可能引起电击。3. 在做完高阻测量之后，待测电路中的电荷储存必须加以释放。4. 仪器于潮湿状态下请勿更换电池。5. 确定所有测试导线与仪器的测试端口连接牢固。6. 当打开电池盖时，确保仪器已关机。3、 注意1. 在测量电阻前，待测电路必须完全放电，并且与电源电路完全隔离。2. 如测试笔或电源适配器破损需更换，必须换上同型号和相同电气规格的测试笔或电源适配器。3. 电池指示器批示电能耗尽时，不要使用仪器。若长时间不使用仪器，请将电池取出后存放。4. 不要在高温、高湿、易燃、易爆和强电磁场环境中存放或使用本仪器。5. 请使用湿布或清洁剂来清洁仪器外壳，请勿使用磨擦物或溶剂。6. 仪器潮湿时，请先干燥后存储。三、 技术规格 误差极限：（a%读数+字数），保证期一年。环境温度：235环境湿度：4575%RH1、 绝缘电阻测试额定电压500V1000V1500V2500V测量范围0.5M5.0G2M10.0G5M20.0G10M100G开路电压DC500V+20%,-0%DC1000V+20%,-0%DC2500V+20%,-0%DC2500V+20%,-0%定格测定电流500K负荷时1M负荷时1mA1.2mA1.5M负荷时1mA1.2mA2.5M负荷时1mA1.2mA短路电路1mA1.2mA精确度100K100M:(3%+5) 100M10G:(5%+5)10G100G(10%+5)1. 注意：在任何额定测试电压下，被测电阻低于10M 时，不得连续测量超过10秒。2、 电压测试直流电压交流电压直流电压交流电压测量范围30600V30600V(50/60Hz)分辨率1V精确度(2%+5)100V: (2%+8)100V: (2%+5)2. 注意：若需要选用电源适配器供电，请使用生产厂家提供的专用电源适配器，否则会有危险产生。四、 按键功能3. ON/OFF：按ON/OFF一秒开机，再按一次关机4. CLEAR/*：短按打开或关闭背光源，长按擦除存储数据。5.E-STOP：复位关机应急，当出现死机后没办法关闭电源的情况下按此键。6. SAVE存储当前液晶数据，当存储数据个数显示为18时，液晶会显示FULL符号，表示存储器满，须按CLEAR键擦除存储器内的数据才可以存储下一组数据。7. LOAD（无高压输出时此功能有效）：按一次，读第一组存储数据，再按退出LOAD操作。8. ：当绝缘电阻测量无测试电压输出时，为测试电压上档选择键。当LOAD操作时，为上调下一组数据选择键。9. ：当绝缘电阻测量无测试电压输出时，为测试电压下档选择键。当LOAD操作时，为下调下一组数据选择键。10. (1)当定时测量绝缘电阻或测量极化指数时，用来递减设置时间。(2)当比较功能测量绝缘电阻时，用来递减设置电阻比较值。(3)当极化指数测量结束时，循环显示极化指数、TIME2绝缘电阻值和TIME1绝缘电阻值。11. (1)当定时测量绝缘电阻或测量极化指数时，用来递增设置时间。(2)当比较功能测量绝缘电阻时，用来递增设置电阻比较值。(3)当极化指数测量结束时，循环显示极化指数、TIME2绝缘电阻值和TIME1绝缘电阻值。12.USB：启动和停止仪器采样数据往电脑上进行传输。13.COMP：绝缘电阻测量比较功能测量，开机时，比较值预设为10M。14.TME：每按一次，循环设置绝缘电阻测量模式:连续测量定时器测量极化指数测量15.TEST：用作开启和关闭绝缘电阻测试电压16.IR；绝缘电阻测量功能17.DCV：电压测量功能18.ACV：电压测量功能五、 测量前的准备1、 按ON/OFF一秒开机, 开机时预设为测试电压为500V绝缘电阻连续测量档。2、 当液晶屏左侧电池标记显示剩一格时，说明电池几乎耗尽需要更换电池；在此状态下还能做500V和1000V输出电压测量，准确度也不受到影响。但是，如果当电池标记为空格时，说明电池电量已到最低极限，必须更换电池。六、 测量1、 电压测量 （1）将红测试线插入“V”输入端口，绿测试线插入“COM” 输入端口。（2）将红、绿鳄鱼夹接入被测电路，当测量直流电压时，若红测试线为负电压,则“-”负极标志显示在液晶屏上。（3）操作注意:1.不要输入高于600V 或600Vrms的电压。显示更高的电压是有可能的，但有损坏仪器的危险。2. 在测量高电压时，要特别注意避免触电。3. 在完成所有的测量操作后，要断开测试线与被测电路的连接，并从仪器输入端拿掉测试线。2、 绝缘电阻测量：按IR键设置到绝缘电阻测量档，无测试电压输出时，按和键选择测试电压500V/1000V/1500V/2500V中之一。（1） 在测量绝缘电阻前，待测电路必须完全放电，并且与电源电路完全隔离。（2） 将红测试线插入“LINE”输入端口，黑测试线插入“GUARD”输入端口, 绿测试线插入“EARTH”输入端口。（3） 将红、黑鳄鱼夹接入被测电路，负极电压是从LINE端输出的。（4） 选择以下绝缘电阻测量模式：1. 连续测量按TIME 键选择连续测量模式，在液晶屏上无定时器标志显示，此后按住TEST键1秒能够进行连续测量，输出绝缘电阻测试电压，测试红灯发亮，在液晶屏上高压提示符0.5s闪烁。在测试完以后，压下TEST键，关闭绝缘电阻测试电压，测试红灯灭且无高压提示符，在液晶屏上保持当前测量的绝缘电阻值。2. 定时器测量按TIME 键选择定时器测量模式，在液晶屏显示“TIME1”和定时器标志符号, 用“” 和“”键设置时间（00：1015：00,1分钟内以10秒步进，以后以30秒步进）, 此后压下TEST 键2 秒能够进行定时器测量，在液晶屏上TIME1标志0.5s 闪烁。当设定的时间到时自动结束测量，关闭绝缘电阻测试电压，并且在液晶屏上显示绝缘电阻值。3. 极化指数测量(能设置到任何时间)按TIME 键，在液晶屏显示“TIME1”和定时器标志符号, 用“”和“”键设置TIME1时间(00:1015:00,1分钟内以10秒步进，以后以30秒步进），在设置完TIME1以后，再按TIME键，在显示屏显示“TIME2”、“PI”和定时器标志符号，用“”和“”键设置TIME2时间（00:1515:30，1分钟内以10秒步进，以后以30秒步进）。此后压下TEST键2秒，当TIME1设定时间到之前，在液晶屏上T I M E 1标志0 . 5 s闪烁，当TIME2设定时间到之前，在液晶屏上TIME2标志0.5s闪烁，在设定时间TIME2测量结束后，在显示屏显示PI值，用“” 或“”键循环显示极化指数、TIME2 绝缘电阻值和TIME1绝缘电阻值。 常识：极化指数=3 min10min值/30sec1min值极化指数4或更大422.01.01.0或更少些标准最好好警告坏4. 比较功能测量按C O M P 键选择比较功能测量模式， 在液晶屏显示“COMP”标志符号和电阻比较值，用“”和“”键可设置电阻比较值(10M、20M、30M、40M、50M、60M、70M、80M、90M、100M、200M、300M、400M、500M、600M、700M、800M、900M、1G、2G、3G、4G、5G、6G、7G、8G、9G、10G、20G、30G、40G、50G、60G、70G、80G、90G、100G)，此后压下TEST键2秒，当绝缘电阻值比电阻比较值小，在液晶屏显示“NG” 标志符号， 否则， 在液晶屏显示“GOOD”标志符号。3、 操作注意:5. 在测试前，确定待测电路没有电存在，请勿测量带电设备或带电线路的绝缘。6. 在测试时，本仪器有危险电压输出，一定要小心操作，确保被测物已夹稳，手已离开测试夹后，再按TEST键输出高压。4、 操作特别注意:7. 请勿在高压输出状态短路两个测试表笔或高压输出之后再去测量绝缘电阻，这种不当操作极易产生火花而引起火灾，还会损坏仪器本身。5、 操作注意:8.当500V测量电阻低于2M、1000V测量电阻低于5M、1500V测量电阻低于8M、2500V测量电阻低于10M时，测量时不要超过10秒。七、 更换电池危险* 请勿混合新旧电池使用。* 安装电池时请注意电池的极性。* 不要在电池盒打开时进行测量。* 电池需要更换时，请按以下步骤操作：（1）按ON/OFF键关闭电源，并且移开测试导线。（2）打开电池盒盖上的螺丝钉，并且移开电池盒盖，更换八节电池。（3）在更换电池以后，确定紧固螺丝钉。八、 USB接口连接1、先安装USB接口的驱动程序，安装参见光盘内的安装说明文件。2、拨开仪器侧面活动门，用USB一端插入本仪器的USB端口，另一端接入电脑的USBU端口。在计算机上运行UT512接口程序。3、在联机状态你可以点击图标或菜单栏来选择你需要的功能：（1）重复记录: 点击保存重复记录，或不保存忽略重复记录不论选项如何，图形窗口中都将绘制包括相同的记录的每一个数据。（2）采样间隔选项：是指用户使用软件进行较长时间采样收集数据时，可以自行设置软件每两次记录数据之间的时长，单位为秒。（3）清除: 永久的清除当前记录。（4）打开文件: 打开以前以(*.db)格式保存的文件。（5）另存为: 将当前记录用（*.txt、*.xls、*.db）格式保存。.（6）打印: 打印当前记录。九、 专用电源适配器使用方法拨开仪器侧面活动门，选用UT512专用电源适配器插入电源插座口（在插入或拔出专用电源适配器时仪器必须处于关机状态；在使用专用电源适配器最好把电池卸下）。
