外墙涂料粉刷施工方案.doc

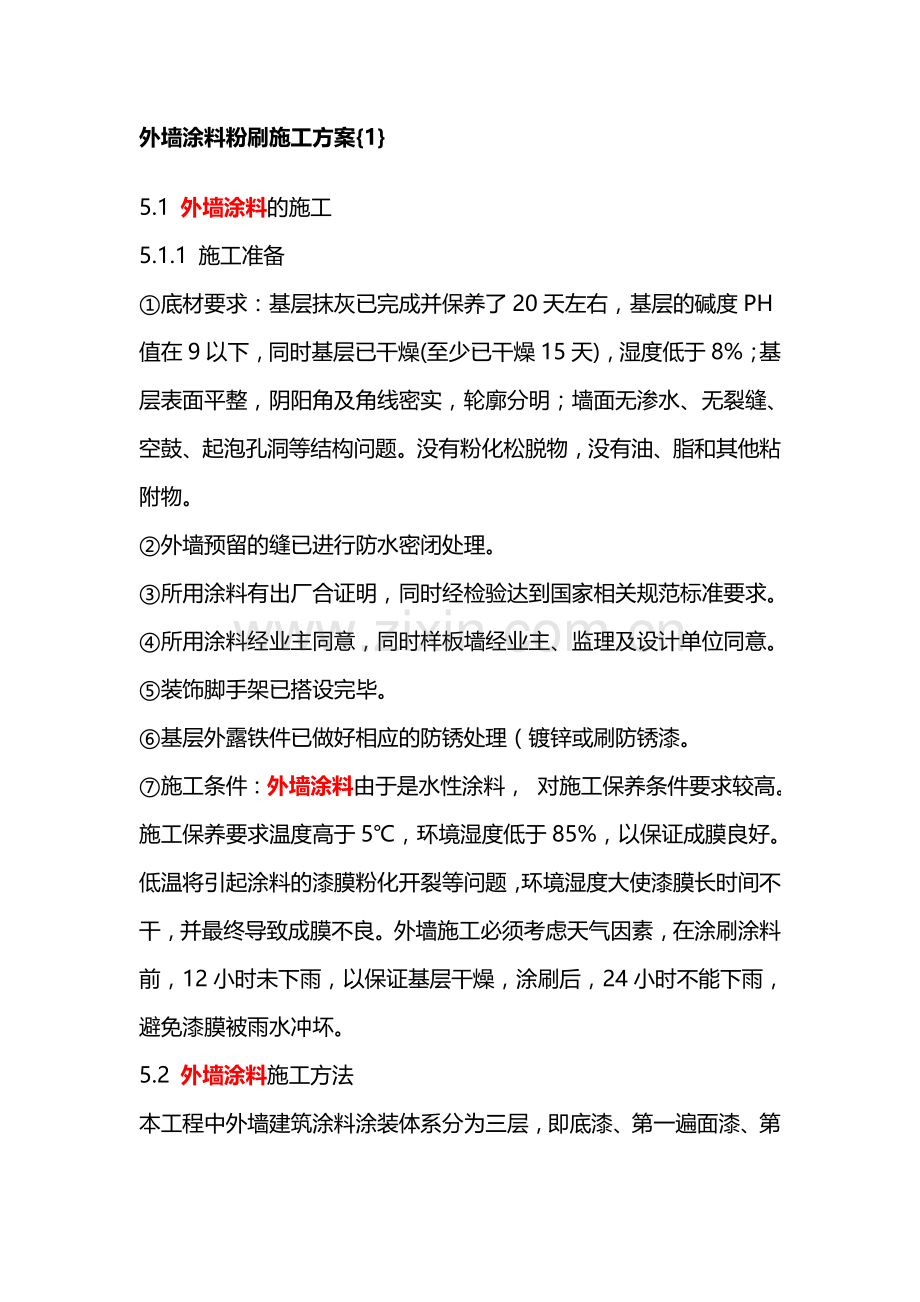

外墙涂料粉刷施工方案1qianfielin01 当前离线 最后登录2012-5-17信誉分20 注册时间2004-4-13精华0帖子0博文0所属地区云南专业属性工程造价5.1 外墙涂料的施工5.1.1 施工准备底材要求：基层抹灰已完成并保养了20天左右，基层的碱度PH值在9以下，同时基层已干燥(至少已干燥15天)，湿度低于8%；基层表面平整，阴阳角及角线密实，轮廓分明；墙面无渗水、无裂缝、空鼓、起泡孔洞等结构问题。没有粉化松脱物，没有油、脂和其他粘附物。外墙预留的缝已进行防水密闭处理。所用涂料有出厂合证明，同时经检验达到国家相关规范标准要求。所用涂料经业主同意，同时样板墙经业主、监理及设计单位同意。装饰脚手架已搭设完毕。基层外露铁件已做好相应的防锈处理（镀锌或刷防锈漆。施工条件：外墙涂料由于是水性涂料， 对施工保养条件要求较高。施工保养要求温度高于5，环境湿度低于85%，以保证成膜良好。低温将引起涂料的漆膜粉化开裂等问题，环境湿度大使漆膜长时间不干，并最终导致成膜不良。外墙施工必须考虑天气因素，在涂刷涂料前，12小时未下雨，以保证基层干燥，涂刷后，24小时不能下雨， 避免漆膜被雨水冲坏。5.2 外墙涂料施工方法本工程中外墙建筑涂料涂装体系分为三层，即底漆、第一遍面漆、第二遍面漆。其作用如下：底漆：底漆封闭墙面碱性，提高面漆附着力，对面涂性能及表面效果有较大影响。如不使用底漆，漆膜附着力会有所削弱，墙面碱性对面漆性能的影响更大，尤其使用腻子的底面，可能造成漆膜粉化、泛黄、渗碱等问题，破坏面漆性能，影响漆膜的使用寿命。 第一遍面漆：第一遍面漆主要作用是提高附着力和遮盖力，增加丰满度，并相应减少面漆用量。第二遍面漆：第二遍面漆是体系中最后涂层，具装饰功能，抗拒环境侵害。5.2.1施工工艺修补清扫填补腻子、局部刮腻子磨平贴玻纤布满刮腻子磨平底漆施工第一遍面漆施工第二遍面漆施工5.2.2 操作方法a、修补：施涂前对于基体的缺棱掉角处、孔洞等缺陷采用1：3水泥砂浆（或聚合物水泥砂浆）修补。下面为具体做法：空鼓如为大面积（大于10cm2）空鼓，将空鼓部位全部铲除，清理干净，重新做基层，若为局部空鼓（小于10cm2），则用注射低粘度的环氧树脂进行修补。缝隙细小裂缝采用腻子进行修补（修补时要求薄批而不宜厚刷），干后用砂纸打平；对于大的裂缝，可将裂缝部位凿成“V”字形缝隙，清扫干净后做一层防水层，再嵌填1：2.5水泥砂浆，干后用水泥砂纸打磨平整。孔洞基层表面以下3mm 以下的孔洞，采用聚合物水泥腻子进行找平，大于3mm的孔洞采用水泥砂浆进行修补待干后磨平。此外对于新的水泥砂浆表面，如急需进行涂刷时，可采用15%-20%浓度的硫酸锌或氧化锌溶液涂刷于水泥砂浆基层表面数次，待干燥后除去表面析出的粉末和浮砂即可进行涂刷。b、清扫：尘土、粉末可使用扫帚、毛刷、高压水冲洗，油脂使用中性洗涤剂清洗；灰浆用铲、刮刀等除去；霉菌室外高压水冲洗，用清水漂洗晾干。c、填补腻子，局部刮腻子：如果墙体平整、光滑，可不使用腻子；腻子的要求除了易批易打磨外，还应具备较好的强度和持久性，在进行填补、局部刮腻子施工时要求，宜薄批而不宜厚刷。要求腻子应具备更好的粘结性，粘结持久性及耐水性。使用的腻子采用107胶白水泥浆加159d一20M的细沙拌合。刮腻子时的施工技术：掌握好刮涂时工具的倾斜度，用力均匀，以保证腻子饱满。为避免腻子收缩过大，出现开裂和脱 落，一次刮涂不要过厚，根据不同腻子的特点，厚度以05mm为宜。不要过多地往返刮涂，以免出现卷皮脱落或将腻子中的胶料挤出封住表面不易干燥。用油灰刀填要填满、填实，基层有洞和裂缝时，食指压紧刀片，用力将腻子压进缺陷内，将四周的腻子收刮干净，使腻子的痕迹尽量减少。d、磨平:不能湿磨，打磨必须在基层或腻子干燥后进行，以免粘附砂纸影响操作。砂纸的粗细要根据被磨表面的硬度来定，砂纸粗了会产生砂痕，影响涂层的最终装饰效果。手工打磨应将砂纸(布)包在打磨垫：块上，往复用力推动垫块厂，不能只用一两个手指压着砂纸打磨，以兔影响打磨的平整度。机械打磨采用电动打磨机，将砂纸夹于打磨机上，轻轻在基层上面推动，严禁用力按压以免电机过载受损。打磨时先用粗砂布或打磨机打磨，再用细砂布打磨；注意表面的平整性，即使表面的平整性符合要求，还要注意基层表面粗糙度、打磨后的纹理质感，要是出现这两种情况会因为光影作用而使面层颜色光泽造成深浅明暗不一的错觉而影响效果，这就要求局部再磨平，必要时采用腻于进行再修平，从而达到粗糙程度一致对于表面不平，可将凸出部分用铲平，再用腻子进行填补，等干燥后再用砂纸进行打磨。要求打磨后基层的平整度达到在侧面光照下无明显批刮痕迹、无粗糙感，表面光滑。打磨后，立即清除表面灰尘，以利于下一道工序的施工。e、贴玻纤维布采用网眼密度均匀，不要用太密的玻纤维布进行铺贴；铺贴时自上面下用浓度高的107胶水边贴边用刮子赶平，同时均匀地刮透；出现玻纤维的接搓时，应错缝搭接23公分，待铺平后用刀进行划切，划切时必须划齐，并让玻纤维布并拢，以使附着力增强。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
