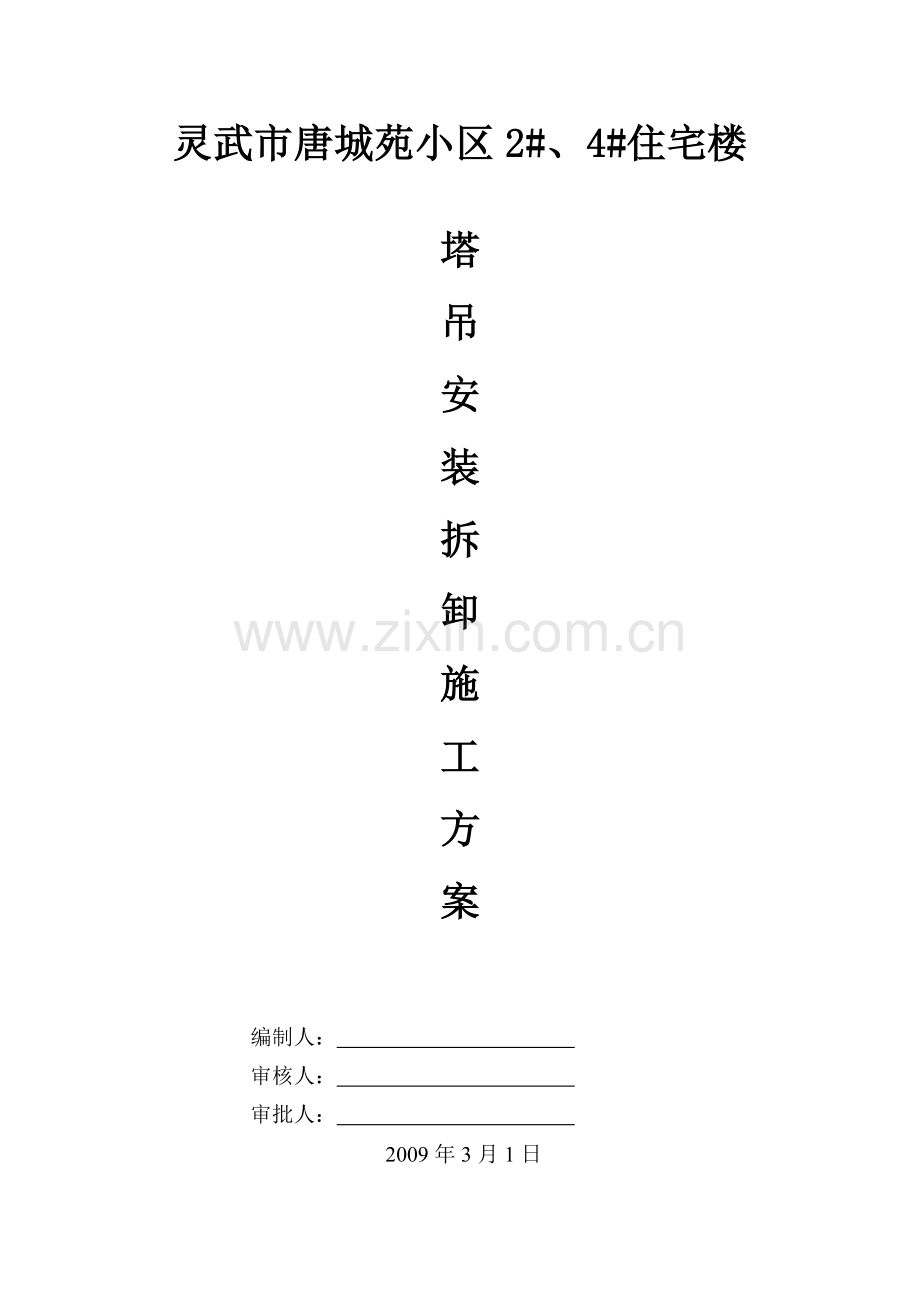

塔吊安装施工方案.doc

灵武市唐城苑小区2#、4#住宅楼

塔
吊
安
装
拆
卸
施
工
方
案

编制人：
审核人：
审批人：
2009年3月1日

塔吊安装、拆卸施工方案

一、工程概况
本工程为灵武市唐城苑小区2#、4#住宅楼工程，位于灵武市复兴路东侧，由宁夏吉运建筑工程公司中标承建。该工程由宁夏机械工业设计研究院设计。本工程按八度地震烈度设防。

二、选用塔吊性能概况
采用QTZ40型塔吊，QTZ40型塔吊起重臂长48米，固定附着式，采用固定式基础节，通过16根予埋螺杆与塔吊基础砼相连，由基础节、塔身标准节、起重臂、平衡臂、上下支座、回转塔身、塔顶、驾驶室、爬升架、附着架等几个部位组成。

三、 塔吊安装施工基本步骤：
塔吊基础施工，预埋连接螺栓→塔吊各部件及汽车吊、路基箱进场（安装采用40T汽车吊，装车采用25汽车吊）→铺设路基箱→安装塔吊→退场。

四、塔吊安装顺序
1. 安装固定基础节：把四块承重钢板装入已经预埋好的地锚螺栓中，通过调整螺帽，将四块承重板调到一个水平面内，保证固定基础节的垂直度不大于1/1000。并在承重板下塞入所需厚度的钢制垫板，将固定基础节固定在承重板上，用螺帽固定，预紧力矩为2200N·m
2. 安装下塔身：在地面先将一节基础节和二节标准节用16根M39高强度螺栓组装好，再将其吊装到底架基础节上，同样用高强度螺栓连接起来，注意塔身有踏步的一方要对着电缆卷线器方向。
3. 安装爬升架：在地面先将液压泵站组装在爬升架上，再将其吊起来，套在已装好的塔身上，注意装有油缸的一方要对应塔身有踏步的一方。
4. 安装回转部分：在地面把平台、司机室、回转塔身安装在上支座上，使之成为一个整体，再吊起回转部分与已装好的塔身连接。
5. 安装塔顶：把已安装好梯子和平台的塔顶吊起，用φ60销轴与回转塔身连接好。
6. 组装平衡臂：将两节平衡臂用φ45销轴连接起来，安装好走台、栏杆，再将平衡臂拉杆与平衡臂用φ45销轴连接好，并用麻绳固定在左右栏杆上。
7. 吊装平衡臂：将组装好的平衡臂吊装在回转塔身上，并用φ60销轴连接起来，然后用手动葫芦拉住平衡臂拉杆使之与塔帽相连，然后用φ60销轴销上。
8. 组装起重臂：将起重臂在地面组装好，将载重小车装在臂架根部，并将其与起重臂相互固定牢，再组装起重臂拉杆。
9. 穿绕变幅钢丝绳：钢丝绳在变幅机构卷筒上保留1~3圈。
10. 吊装平衡重块第一块。
11. 安装起重臂：按塔吊使用说明书中给出的重心理论尺寸，先将起重臂吊起，离开地面10cm高左右，再根据其平衡情况确定吊点位置。
12. 安装起重臂拉杆。
13. 吊装平衡重块。
14. 穿绕起升钢丝绳。
15. 电气系统的安装和调试。
16. 检查和试运转。
17. 安装塔身标准节。
18. 安装附着架：塔吊达到自由高度极限而需继续向上顶升时，为了增强其稳定性，保持其起重能力必须设置附着架。本工程第一道附着离基础32.5m高左右，再每隔27m左右设置一道，具体高度可允许根据楼层高度做适当的调整。附着锚固在相临的建筑物两个砼柱内。

五、安全技术措施。
1. 特种作业人员必须执证上岗。
2. 吊车进场前必须做好安全检查，吊具良好，按被吊物的重量选择正确的幅度，吊点的位置要正确，使用时要支牢，严禁超载使用。
3. 全体施工作业人员进行施工作业时，质安员先进行技术安全交底。
4. 高空作业必须系好安全带，进入施工现场必须戴好安全帽。
5. 严禁施工过程中交叉作业，严禁酒后作业。
6. 现场设置临时工作区，专人监护，防止高空坠物。
7. 平衡臂未按规定装好配重时，严禁吊载。
8. 风速超过四级（13m/s）时严禁顶升作业。
9. 附着架严格按要求设置。

六、塔机的拆卸：
塔机的拆卸方法与安装方法基本相同，程序相反，即后安装的先拆，先安装的后拆，但在拆卸过程中，不能马虎，否则将发生安全事故，拆掉一节标准节后，爬伸架回落时，应人工翻转，以便爬伸架顺利落到下一个顶伸支板上，吊钩吊下标准节与其它组件时，下支座与标准连接螺栓副件锁紧，以免发生意外。

主要人员配置安排表

岗 位
人数
工作职责
项目经理
1人
负责全面指挥协调工作
生产副经理
1人
负责具体安排生产、组织施工
技术副经理
1人
负责组织安装方案制定报批
安装队长
1人
负责安装全过程劳动力安排及协调
班长
1人
具体安装负责
指挥
1人
负责吊装指挥
机长
1人
负责塔吊操作
电工
1人
负责塔吊电气操作
吊车司机
2人
负责操作汽车吊
其它人员
6人
在班长统一安排下按照操作规程协作安装

主 要 设 备 配 备 表
设备名称
规格型号
数量
汽车吊
QY40
1台
汽车吊
QY25
1台
载重汽车
25T
1台
钢路基箱
1.5×6m
16块
水准仪
DS3
1台
经纬仪
J2
2台
另配备吊装所需千斤绳、链条、葫芦、扳手、大锤等工具。

塔吊队长的管理岗位责任
一、坚持每周开好安全例会，经常对司机进行安全教育，使每个司机都要严格遵守安全技术操作规程和执行日常维护保养制度。
二、经常深入施工现场，掌握司机操作技术水平和保养执行情况，以及服务质量等。对于不宜工作的要调换岗位，不宜做司机者，要及时停止工作报请公司领导处理。
三、对于QTZ40型塔机，要严格招待公司批准的司机，专业定机，不经批准不得随意更换司机，否则负一切后果责任。如因司机不适宜，应及时请公司决策，要抓好司机交接班记录工作。
四、坚持塔机大修出厂验收制度。如公司领导定在施工现场检查试车，队领导要认真执行。经质量检验和试车鉴定合格后，方准使用。否则发生事故，负一切后果责任。
五、认真落实塔机日常维修（电、钳工）和轨道路基维护售货员的经济承包。要定人定机，明确任务，落实经济承包责任制。
六、要组织人员，每月对在用的塔机使用技术和维护保养情况，进行一次设备检查，要树立典型，奖罚严明。
七、对于塔机检查出的问题，和司机提出塔机存在的问题，要及时派人检修，不得迟误。
八、凡发生塔机事故，都要保护现场，及时向公司报告，不经批准不得擅自处理。并协助调查组，找出事故原因，事故责任者以及事故处理等。
九、塔机安全装置要齐全有效。对于解决不了的失效安全装置，要及时上报公司领导处理。凡由于安全装置失灵，而又不及时检修造成塔机事故，要追究领导责任。
十、严格招待塔机轨道和路基铺设标准，对于超差轨道和路基不合格，要及时派人修理，不得强行使用。
十一、要明确塔机拆、装负责人。对于危险性较大的拆装工作，要指派有经验的专人负责。拆、装和运输人员要稳定，不得随意更换。

塔吊司机的管理岗位责任

一、司机必须认真执行起重机机械安全技术一般规定，熟练掌握塔机的构造装置，技术性能，严格遵守塔机安全技术操作规程。
二、坚持日常维护保养，随时检查和解决设备存在的问题。如发现较大问题，影响塔机安全使用，要立即停机并及时报告队领导处理。
三、凡因司机只管操作，不进行日常维护检查而发生机械事故，事故隐患不管何故，则司机负有主要责任。
四、要密切配合指挥售货员进行安全操作，没有安全装置或安全装置失灵和无人指挥，指挥信号不明，物体重量不清，以及绑好不牢均不得操作。
五、司机如发现吊、索具、灰斗、砖条笼、电气、机械和金属结构等有问题要及时报请队领导解决，不得带病作业。
六、对于超重物件的吊装，司机要按吊单衣方案和安全措施认真执行，无安全吊装技术措施不得操作。
七、司机如因服务质量不好，或因闹待遇而造成塔机事故，要从重处理。
八、司机要时常检查路基，特别是春季觖冻，雨季或是回填土地基耐力不等原因而下沉，要立即停机，要及时报请领导派人抢修。
九、对于两班作业的塔机，司机要将塔机情况（存在问题）转告下班操作人员，并做好交班手续。

塔机指挥人员的管理岗位责任
一、指挥人员必须熟悉掌握指挥信号，一般采用旗语指挥。对于中、高层建筑物，要设地面和建筑物在上（双层）指挥，以保证安全生产。
二、要熟悉塔机技术性能和安全操作规程以及吊物的重量、起重幅度等，越载或捆扎不牢，不得强行指挥。
三、指挥人员对于砖笼，吊索具、灰浆吊斗及捆扎物件等安全生产负有主要责任。
四、凡因指挥信号不明，或属于指挥上的错误而造成塔机事故，指挥者应负有一切后果责任。
五、在高层施工中，除用旗语指挥外，还必须用对讲机与司机联系，确保指挥无误，保证塔机安全施工。
