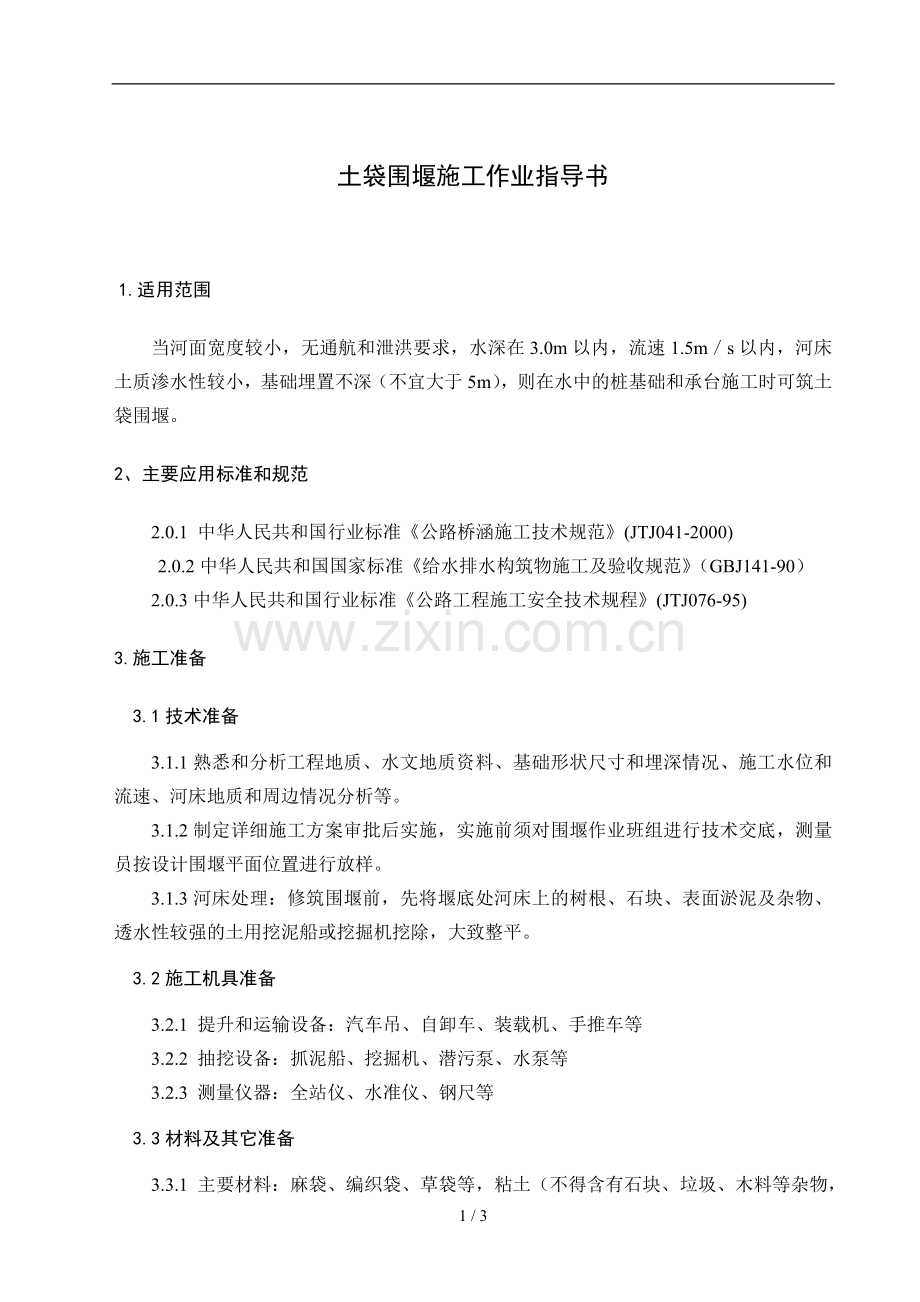

土袋围堰施工(作业指导书).doc

土袋围堰施工作业指导书1.适用范围当河面宽度较小，无通航和泄洪要求，水深在3.0m以内，流速1.5ms以内，河床土质渗水性较小，基础埋置不深（不宜大于5m），则在水中的桩基础和承台施工时可筑土袋围堰。2、主要应用标准和规范2.0.1 中华人民共和国行业标准公路桥涵施工技术规范(JTJ041-2000)2.0.2中华人民共和国国家标准给水排水构筑物施工及验收规范（GBJ141-90）2.0.3中华人民共和国行业标准公路工程施工安全技术规程(JTJ076-95)3.施工准备3.1技术准备3.1.1熟悉和分析工程地质、水文地质资料、基础形状尺寸和埋深情况、施工水位和流速、河床地质和周边情况分析等。3.1.2制定详细施工方案审批后实施，实施前须对围堰作业班组进行技术交底，测量员按设计围堰平面位置进行放样。3.1.3河床处理：修筑围堰前，先将堰底处河床上的树根、石块、表面淤泥及杂物、透水性较强的土用挖泥船或挖掘机挖除，大致整平。3.2施工机具准备3.2.1 提升和运输设备：汽车吊、自卸车、装载机、手推车等3.2.2 抽挖设备：抓泥船、挖掘机、潜污泵、水泵等3.2.3 测量仪器：全站仪、水准仪、钢尺等3.3材料及其它准备3.3.1 主要材料：麻袋、编织袋、草袋等，粘土（不得含有石块、垃圾、木料等杂物，冬期施工时不应使用冻土）。3.3.2 其他准备：必要时配备装放土袋的铁钩铁栏、配备潜水工辅助放袋。4.施工操作工艺4.1 施工工艺流程：（围堰设计）河床清淤整理装袋堆码、填土抽水、开挖基础施工围堰拆除具体施工流程及控制要点详见土袋围堰施工过程控制图（NJCE/WIA52-2009）。4.2 施工操作方法：4.2.1围堰材料：采用草袋、麻袋、编织袋装土进行围堰，袋内装土七分满，袋口缝合，不得漏土。土袋堆码在两边，中间填粘土，也可以全断面采用土袋围堰。4.2.2围堰的平面布置：水中墩台位于水塘死水地段或不流动沟渠内的，原则上将围堰沿河宽拉通；对于活水地段或有泄洪要求的地段，从河两岸向水中分别围成U型封闭，中间留出泄洪通道。4.2.3堰体尺寸：围堰顶宽12米，有粘土心墙时为22.5m，顶部比施工常水位高出0.5米以上（活水地段应考虑堰体压缩断面后的雍水高度）。静水塘中堰外边坡为10.511，堰内边坡为10.210.5，流水河中围堰迎水面坡度1111.5，背水面边坡10.511，围堰内净尺寸在满足基坑放坡开挖后，围堰内坡脚距基坑边缘还应留有不小于1米的净距。4.2.4堆码要求：先筑上游围堰，再筑下游，独立围堰也由上游向下游合拢。堆码在水中的土袋，可用钢筋焊制铁钩或铁笼，将草袋送入水中，其上下层和内外层应相互错缝，尽量堆码密实整齐，可能时由潜水工配合堆码，并整理坡脚。草袋间填土可人工用手推车或装载机、自卸汽车从岸边斜向向水中送土至高出水面，逐渐向前推进。4.2.5围堰修好后，进行抽水，检验围堰漏水情况，开始抽水速度要慢，使其逐渐承受水压力完成预变形，防止抽水过快围堰坍塌。4.2.6抽水后，对沿河宽拉通的围堰堰内可直接进入机械设备在河床面进行干作业，作业方法同常规方法。对单个独立围堰，可在堰内填土筑岛，填土高度与围堰平齐，然后施工钻孔灌注桩，开挖后施工承台。4.2.7当水中有多个围堰且相互独立时，应采用浮吊和驳船配合作业，否则应在围堰与围堰之间、围堰与河岸之间应修建便桥，宽度应满足施工机具行走和材料运输要求，河床中打入钢桩或木桩做支撑，承载力应通过验算。4.2.8湖泊、静水河流、沟渠可直接在水中墩台四周或上下游筑围堰围水，当河流有一定流速或有灌溉要求而方案设计为在上下游全宽拉通围堰时，要在河岸边开挖和砌筑临时改移的排水边沟，边沟尺寸应满足施工期间最大流量要求且设置不小于1的纵坡。4.2.9 在流速较大处，堰外边坡草（麻）袋内可填装粗砂或砾石，堰外侧迎水面放置树枝、草皮、抛填片石等以防冲刷。4.2.10 围堰拆除时应由下游开始，由堰顶至堰底，背水面至迎水面，逐步拆除。5. 质量标准堰体尺寸、平面位置和布置形式、堰体放坡等参数严格按照设计文件和施工方案标准执行，并满足相关规范和施工要求。6质量记录6.0.1现场放样记录、测量和观测记录6.0.2堆码、抽水和开挖记录、异常情况和处理记录等7.安全、文明和环保措施7.0.1草袋围堰施工过程中，对堰体应随时进行观察、测量，如发生滑坡、渗漏、淘刷等现象时，应分析原因，及时采取加固措施。7.0.2 围堰施工全过程尤其是抽水时必须派专人指挥、指导和监测，水上施工人员必须配备救生圈、穿救生衣。7.0.3抽水不应过快，以便堰体逐步缓慢受压沉降稳定，防止坍塌。7.0.4为防止挖土过程中发生意外事故，保证围堰安全，应配备从堰外向堰内灌水的水泵。一旦发生异常情况，立即向堰内灌水，恢复内外平衡，经检查处理后再抽水开挖。7.0.5 围堰周围和堰顶必须具备良好的照明，顶部周边设置栏杆、防护网等安全防护设施。7.0.6保持现场整洁有序，不随便向河内抛撒建筑垃圾、废物，开挖基坑的泥浆应妥善处置或运走，不得随意向河内排放。 3 / 3
