土钉墙施工方案.doc

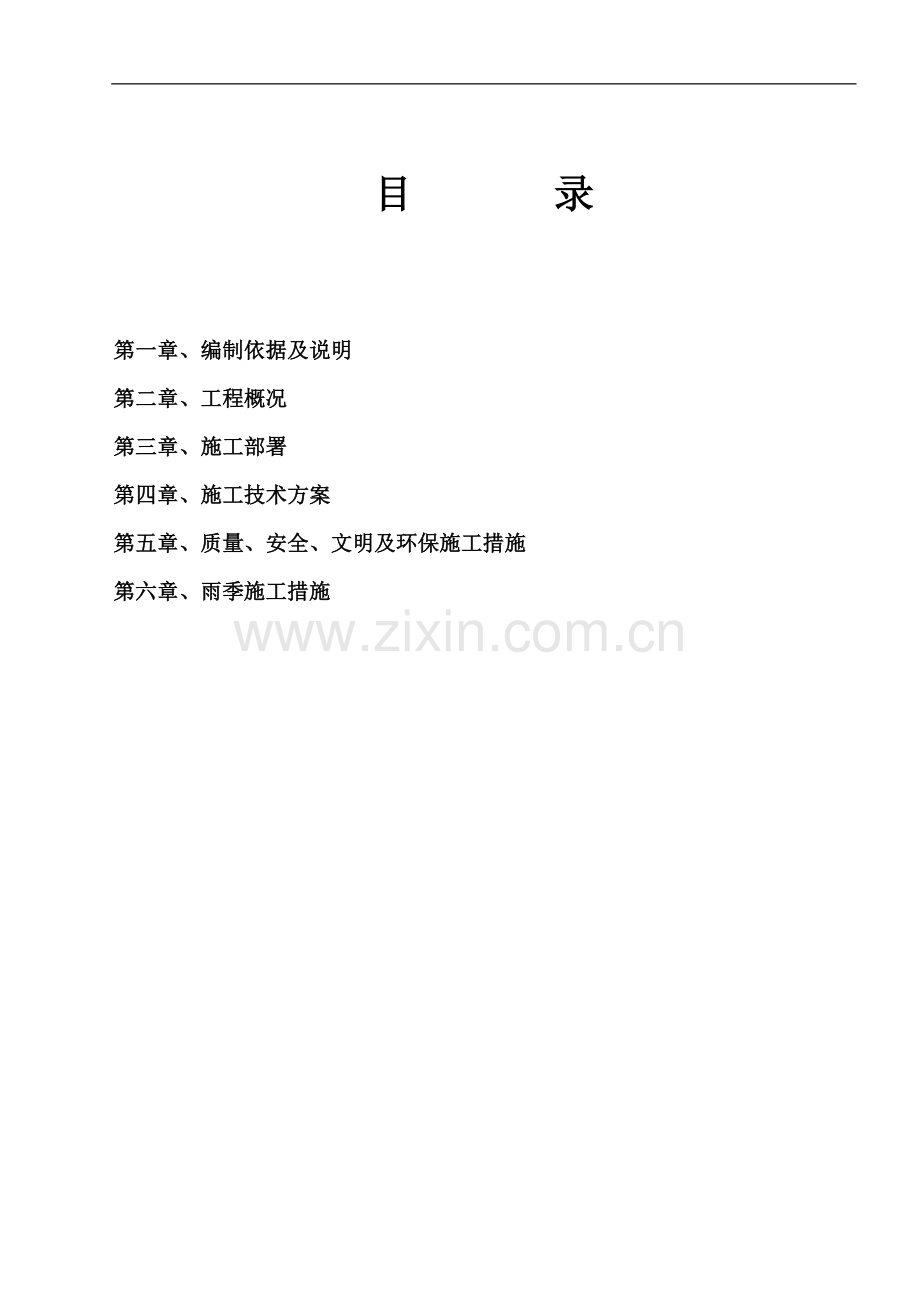

太原市永安殡仪馆停车场工程土钉墙支护专项施工方案 编 号： 编制人： 审核人： 审批人： 编制单位：山西省第二建筑工程公司 编制时间：二O一三年四月二十五日目 录 第一章 、编制依据及说明第二章 、工程概况第三章 、施工部署第四章 、施工技术方案第五章 、质量、安全、文明及环保施工措施第六章 、雨季施工措施第1章 编制依据相关法律、法规及施工图纸主要施工技术规范参考1.1建筑边坡支护技术规范 1.2建筑基坑支护技术规程JGJ120-20121.3混凝土结构工程施工质量验收规范GB50204-20101.4建筑地基基础工程施工质量验收规范GB50202-2002；1.5钢筋焊接及验收规程JGJ18-20101.6锚杆喷射混凝土支护技术规范GB50086-2011第2章 工程概况 1.1本工程为太原市永安殡仪馆停车场边坡支护工程，土钉墙混凝土为C20，土钉灌浆料为32.5级矿渣水泥，土钉成孔直径为100mm，锚杆直径为18，间距1300梅花布置，6200双向钢筋网片16加强筋，喷射混凝土随高度不同分别为80mm、100mm、120mm。第3章 施工部署1.该工程工程实行项目经理负责制，下设技术负责人、带班工长、技术员、质检员、安全员、材料员等管理人员，在工程中推行项目法施工，根据生产要素优化组合与动态管理原则，对工程进行系统管理，施工过程中严格按照ISO9000国际质量认证标准及我单位有关受控文件和作业指导书对各工种、各工序建立质量管理体系，严格实行工作岗位责任制，各工种必须持证上岗，做好隐蔽工程及分项工程质量检查和验收工作，接受业主及监理的检查，确保工程质量与施工进度。2.施工设备进场后，根据现场的具体条件，对施工所需的设备、库房、住所进行合理布置。 3.工艺流程图：(见下图)4.基坑支护结构参数根据本工程所处地理位置及场内基坑开挖深度，土层性质，本工程支护结构如下：边坡按1：0.5,的坡度放坡，土钉横向和竖向间距均为1.3m，土钉布置形式呈梅花形状布置，土钉长度为支护高度在3m以下4m,支护高度在45003500时为5m，支护高度在5500-4500时为7m，支护高度在5500以上时为8m。土钉孔径100mm，土钉钢筋直径为118mm，土钉注浆采用水灰比为0.5的水泥浆。施工土钉，直接进行编网，喷锚砼形成面层。土钉施工采用潜孔钻成孔。为方便施工及安全考虑，施工每层土钉时，周围用防护网栏好。防止人员或杂物掉落伤人。土钉钢筋应露出土面30mm，预留弯钩长180mm，弯钩向上，以确保土钉力量的传递。（见剖面示意图）在L形钢筋内侧用16mm螺纹钢筋与其他土钉钢筋连接，形成梅花形拉筋网。再在坡面上锚喷80mm厚的C20混凝土。第4章 施工技术方案土钉墙支护施工包括两部分：坡顶散水平台施工和坡面施工。1.坡顶散水平台施工 坡顶散水施工和坡面第一层护坡同时进行，首先将坡边上口外延1米处的土面清平，在距坡边0.95米处钉入长度为1米18的钢筋，钉入深度为0.9米，外留0.1米 ，间距为2米（沿基坑走向），18钢筋之间用16的钢筋连接，做拉筋。之后铺设6200 的钢筋网，最后按2%的坡度浇筑混凝土，混凝土强度C20，混凝土厚度为100mm。在坡顶散水平台边砌20cm高的砖墙，防止雨水灌入，影响基坑边坡的稳定性。2.坡面施工 清理坡面定位成孔插入土钉钢筋注浆焊拉筋铺设钢筋网喷射混凝土坡底排水沟养护1、清理坡面由于基坑开挖6，在喷射混凝土前应辅以人工按1：0.3的坡比进行边坡修整。经现场技术人员测量合格后方可施工。2、定位在成孔前，必须按技术员指定的点位进行施工，土钉倾角为10度。3、成孔3.1采用钻孔机取土成孔，取土到设计孔深,经现场技术人员测量测量合格后为成孔. 土钉的孔位、孔深、孔径及角度应满足设计要求；如成孔中遇塌孔导致土钉钢筋不能插入，应将土钉钢筋拉出，重新成孔；3.2水泥浆制作3.2.1本工程使用普通硅酸盐水泥，搅拌水泥浆的水泥进场后应按要求验收，并进行二次复试，只有复试合格的水泥方可使用。3.2.2水泥浆按设计配制，注浆所用水泥浆的水灰比为0.5。3.2.3按给定的水灰比确定每罐水和水泥的用量，并按要求加水和水泥。3.2.4搅拌机开动后，先加入水，再加入水泥进行充分搅拌，水泥搅拌时间不得小于3分钟。3.2.5水泥浆搅拌后必须用筛网过滤至存浆罐中方可使用，滤出的杂质及时清理，避免掉入存浆罐中。3.2.6水泥浆储存时，应不断搅动，减少水泥浆因静止产生沉淀，水泥浆储存时间不应大于水泥初凝时间。4、 插入土钉钢筋成孔后将钢筋插入，制作好的钢筋应保持干净不得沾有油污和泥土，按设计长度下料，弯勾后固定。5、 注浆 成孔并经检查后，插入土钉钢筋，并同时将注浆管插入，注浆管的插入深度应在孔深的一半以上；注浆前应将孔内残土或松动的杂土清除干净，注浆开始或中途停止30min时，应用水或稀水泥浆润注压浆泵及其管路。用压浆泵向孔内注纯水泥浆，其水灰比为0.5，注浆应满实。7、焊拉筋在L形钢筋内侧用18 mm螺纹钢筋与其他土钉预留的L型钢筋连接，形成网状拉筋网。8、铺设钢筋网土钉的水泥浆产生一定强度后，进行修坡挂网，钢筋直径为6.5，敷设间距为200mm。钢筋网用绑线固定好，网片的搭接长度应满足规范钢筋的搭接要求。钢筋网与土钉的连接应牢固。9、喷射混凝土 喷射混凝土前应将坡面虚土清理干净，将按设计要求搅拌好的混凝土从每层土钉的底部向上顺序喷射。喷射混凝土时，喷头与受喷面应保持一定距离，距离宜为0.63.0m。10.施工质量检验：项目序号检查项目单位允许偏差或允许值检查方法主控项目1锚杆及土钉长度mm30用钢尺量2锚杆锁定力设计要求现场实测一般项目1锚杆或土钉位置mm100用钢尺量2钻孔倾斜度度1测倾角3浆体强度设计要求试样送检4注浆量大于理论计算浆量检查计量数据5土钉墙面厚度mm10用钢尺量6墙体强度设计要求试样送检11.施工监测11.1支护的位移、沉降的测量，地面开裂状态（位置，裂缝）的观察。在支护阶段，每天检测不少于一次；在支护施工完成后，变形趋于稳定的情况下，每周检测一次。监测过程中，每天对支护结构与地面进行观察，持续到整个基坑回填土结束后。11.2观测点的位置：观测点数量不少于5个，间距不大于30m，其位置应选在变形位置最大或局部条件最为不利的地段。观测仪器要求精密，水准仪和经纬仪应由计量部门检验自身精度后方可使用。11.3加强雨天和雨后特别是暴雨后的观测，要设专人观测。11.4土钉墙墙顶位移监控值应小于4cm，土钉墙墙体位移监控值应小于5cm，地面最大沉降监控值应小于5cm。第5章 质量、安全、文明及环保施工措施 1.质量保证措施 1.1工程项目质量目标:杜绝质量安全事故;防止不合格品的产生;保证工程一次交验合格率达到100%。 1.2严格按审定的施工组织设计施工 施工组织设计是工程施工大纲,是根据本工程的特点、技术要求、工程地质情况，现场施工条件等所作的具体指导,所以在工程施工中应认真做到以下几点: 1.2.1工程开工前应组织本工程管理人员、施工人员熟悉了解本工程的施工组织设计，使每个人对工程的总体要求明确,对本岗位的职责，质量要求和技术要求要做到心中有数。1.2.2严格按施工方案对实际操作者进行技术交底。1.2.3施工中突发事件，如遇地质条件与报告不符或遇到地下障碍物等，应立即与建设单位、设计单位沟通，待拿出具体可行的处理方法后方可施工， 1.3加强施工现场质量管理;.按照ISO9002的标准要求,每天各个工序都在受控之中,各种记录表格记录好,另外建立质量管理体系,加强施工现场的管理力度,并做好以下几项工作： 1.3.1严格执行施工中的抽检，对不合格品及时处理。 1.3.2基准轴线，水准高程点，施工中的土钉桩位，必须经过建设单位或监理单位检验复核、认可合格后方可使用。 1.4严格对工序管理点的管理，各工序由项目经理部技术负责人统一分工、专人负责，制定标准化管理。严格工序之间的交接制度，保证工序质量，施工中应健全完善各工序之间的互检工作，下道工序负责人检查上道工序是否合理，凡不合格不准转入下道工序。 1.5原材料保证技术措施 1.5.1材料必须有严格的验收质检制度，所购原材料的品名、牌号、产地、规格、批号、批量及生产日期必须与提交的相应的证明书吻合，在二次复试合格后方可使用。现场各种材料必须标识明确。 1.5.2二次复检必须委托有资质的检测单位检测出报告，测报告必须有复核、审核手续。 1.6做好验收阶段的工作规定 记录验收：原始记录，质量检查记录、隐蔽工程验收。2、技术措施2.1成孔深度以测量孔深为准,保证有效孔深。 2.2严格控制泥浆水灰比。 2.3用于测量定位的经纬仪、钢尺应交计量检验部门检验自身精度合格后，方可使用。 2.4根据图纸和已给定的控制点，来确定桩位点。3、成品保护措施3.1施工中成品钢筋应妥善安置，如果放置时间过长，应用彩条布覆盖或搭设防雨棚。3.2搅拌好的水泥浆存放时要有专人看管，保证随搅随用。4.施工进度计划及保证措施4.1.施工进度计划：计划工期 60天4.2.施工进度保证措施在施工中，除了安全、质量两大指标外，一切都要服从工期指标，并应根据此指标要求，指定如下施工进度保证措施： 4.2.1负责生产的项目经理对整个工程施工进度要统筹全局，在生产指挥中，要抓住关键，合理布置机械设备，协调好各工序的相互配合，以保证施工顺利进行。 4.2.2动力维修人员加强对锚喷机、搅拌站的监护与检查,时刻注意设备的运行情况，保证设备的正常运转工作. 4.2.3供应部门要保证原材料供应及时,避免由于原材料的原因影响施工进度.项目经理要根据日完成工作量，计算出日所需的材料量，及时组织进料。材料的储备量不得少于5天的消耗量。5.安全技术措施 1.安全目标本工程职业健康安全目标：杜绝重大伤亡事故，轻伤率不超过10，施工现场安全防护合格率100%，文明施工优良率100%，管理方案有效落实率100%。2.安全生产措施 5.2.1施工必须执行切实可行的安全技术措施，工程开工前,由项目经理对全体人员进行现场施工安全教育。5.2.2进入施工现场应正确着装，严禁穿硬底易滑的鞋，高空作业应系好安全带，严禁违章作业或酒后作业。5.2.3保证施工的正常用电,必须有专业电工进行维修保养，夜间施工应有足够照明。5.2.4施工中严禁将水倒至修整的边坡上，而影响边坡的稳定；5.2.5在挖土和施工交叉作业时，应有专人指挥车辆通行。5.2.6在施工区及各重要设备上配灭火器,并定期检查。 5.2.7做好工人宿舍的防火工作为此照明一律用安全电压,严禁私自乱接电线。 5.2.8现场临时用电,严格按“三相五线制”、“三级配电”、“两级保护”、“一机一闸”进行设置。 5.2.9安全员定期进行安全大检查,并做好记录.5.2.10施工机具保证完好率,严禁带病运转. 5.2.11注浆前要检查泵的安全阀是否良好，进、排水其它各部螺丝是否拧紧。 3.文明施工措施 5.3.1施工现场布局合理、材料堆放整齐. 5.3.2现场内道路畅通,场地平整. 5.3.3工地的出入口应清洁卫生. 5.3.4施工区与危险区应有醒目的警告标志,采取保护措施. 5.3.5食堂、宿舍、厕所、保持清洁卫生，建立轮流清扫制度。 4.环境保护措施 4.1设专人接收水泥，避免水泥到处飞扬。 第6章雨季施工措施1、雨季施工重点要做好防雨、防触电、防基坑失稳工作；2、雨天施工，钢筋严禁直接落地，如沾有泥块使用前应及时清理干净；3、雨天施工时，未锚喷砼面的坡面要用彩条布扇好，防止雨水冲刷坡面产生滑坡。4、现场的电闸箱要做好防雨，以免雨水进入发生连电事故；5、在雨季施工中，现场施工用电缆必须架高离开地面，防止发生漏电事故；6、根据施工现场条件，随进度要求储备一些防雨、防湿、排水材料工具设备，方便施工。进场的防雨设备、工具要配套，并备有必须配件。7、大雨前后，要检查工地的临时设施、机电设备、临时线路，发现有倾斜、变形、下沉、漏雨、漏电等现象，应及时维修加固，有危险情况的，应先排除隐患后再进行维修。附表1 主要机具设备计划 序号机械或设备名称型号规格数量型 号制造年份额定功率（KW）生产能力备注1潜孔钻32混凝土混合器12004303搅浆桶12002224存浆桶12002115电焊机直流22000406调直机120004.47空压机16m312010758气压管50300米
