2018二级建造师《施工管理》第三章考点：施工进度计划的编制方法.doc

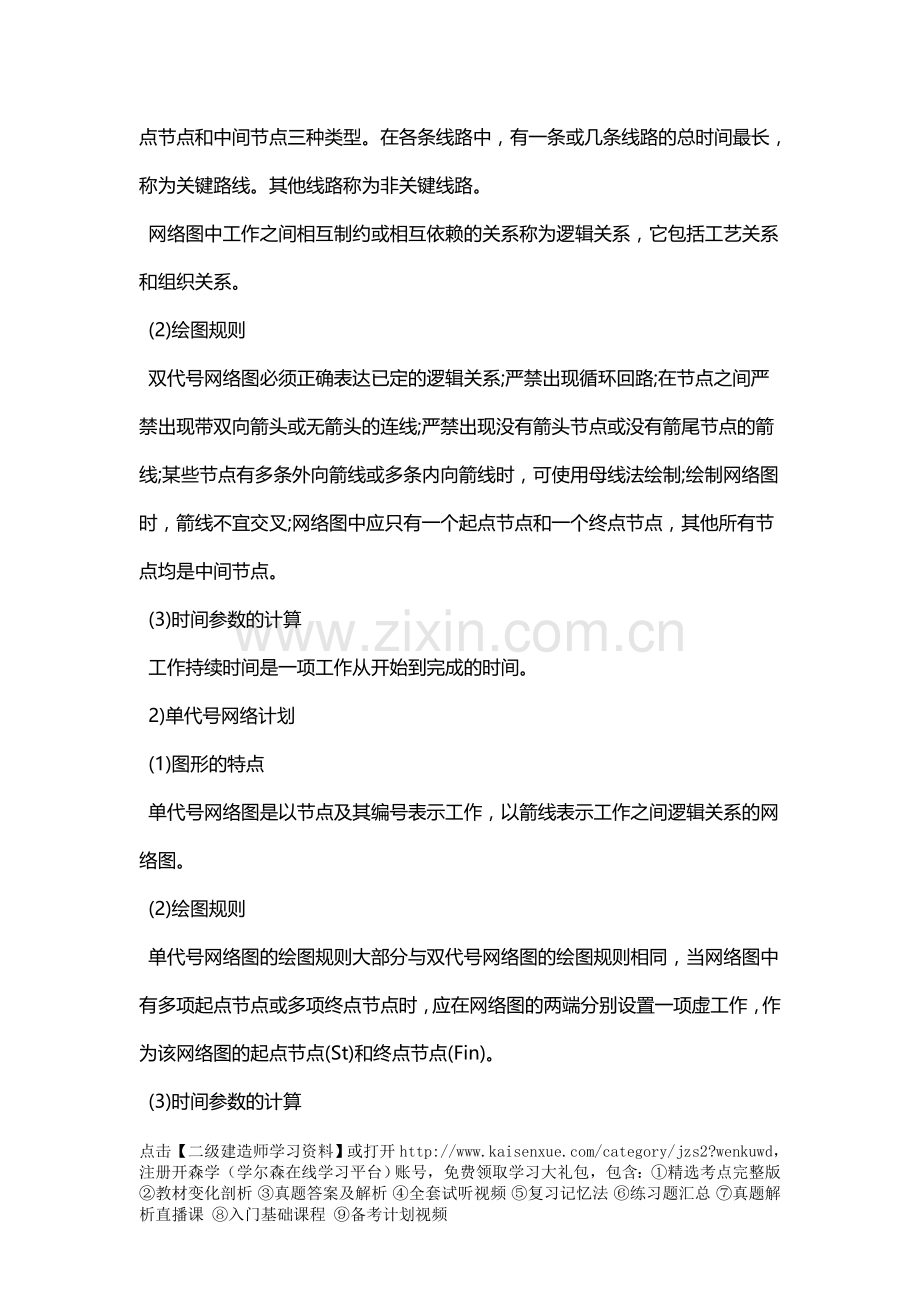

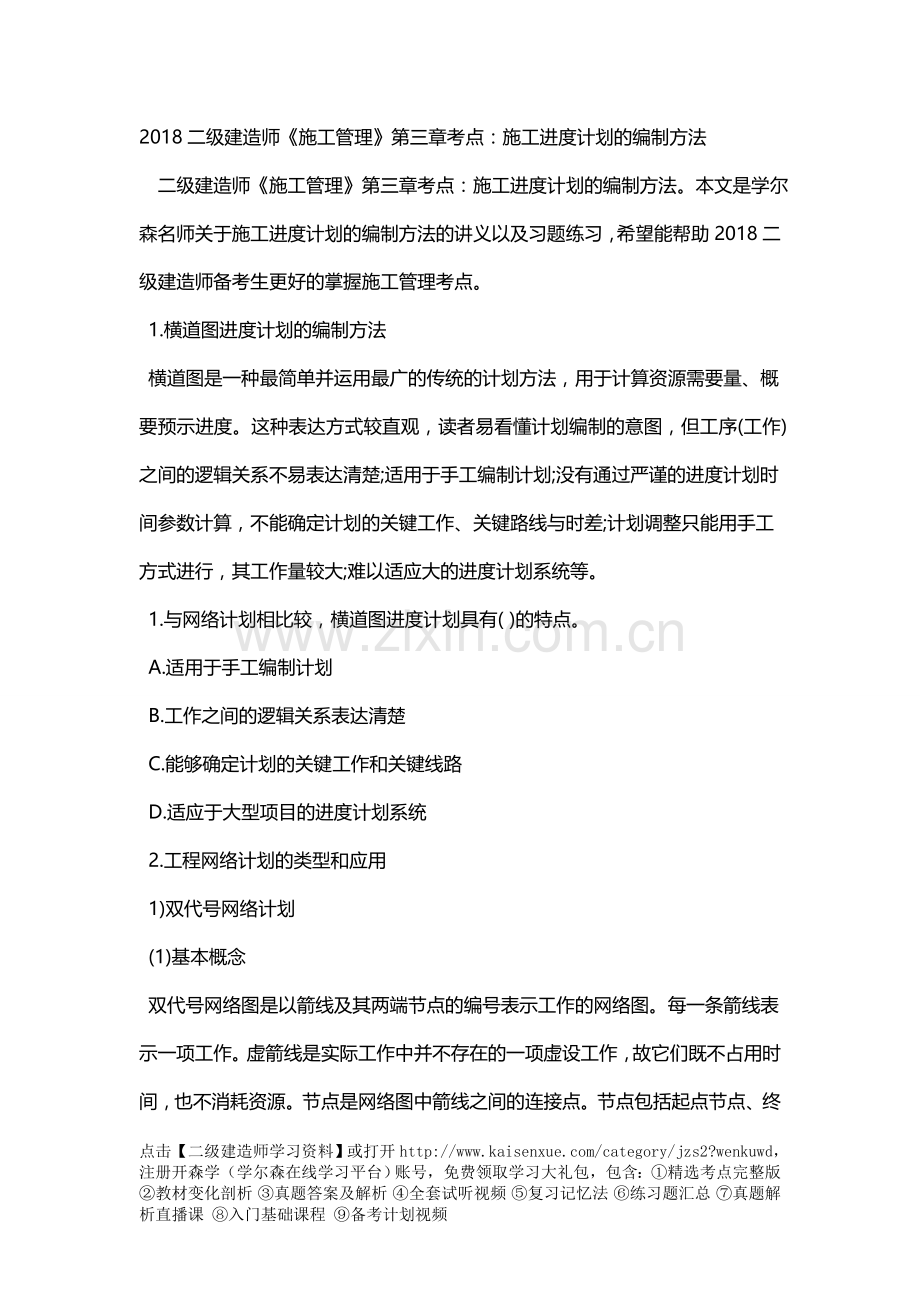

2018二级建造师施工管理第三章考点：施工进度计划的编制方法 二级建造师施工管理第三章考点：施工进度计划的编制方法。本文是学尔森名师关于施工进度计划的编制方法的讲义以及习题练习，希望能帮助2018二级建造师备考生更好的掌握施工管理考点。 1.横道图进度计划的编制方法 横道图是一种最简单并运用最广的传统的计划方法，用于计算资源需要量、概要预示进度。这种表达方式较直观，读者易看懂计划编制的意图，但工序(工作)之间的逻辑关系不易表达清楚;适用于手工编制计划;没有通过严谨的进度计划时间参数计算，不能确定计划的关键工作、关键路线与时差;计划调整只能用手工方式进行，其工作量较大;难以适应大的进度计划系统等。 1.与网络计划相比较，横道图进度计划具有( )的特点。 A.适用于手工编制计划 B.工作之间的逻辑关系表达清楚 C.能够确定计划的关键工作和关键线路 D.适应于大型项目的进度计划系统 2.工程网络计划的类型和应用 1)双代号网络计划 (1)基本概念 双代号网络图是以箭线及其两端节点的编号表示工作的网络图。每一条箭线表示一项工作。虚箭线是实际工作中并不存在的一项虚设工作，故它们既不占用时间，也不消耗资源。节点是网络图中箭线之间的连接点。节点包括起点节点、终点节点和中间节点三种类型。在各条线路中，有一条或几条线路的总时间最长，称为关键路线。其他线路称为非关键线路。 网络图中工作之间相互制约或相互依赖的关系称为逻辑关系，它包括工艺关系和组织关系。 (2)绘图规则 双代号网络图必须正确表达已定的逻辑关系;严禁出现循环回路;在节点之间严禁出现带双向箭头或无箭头的连线;严禁出现没有箭头节点或没有箭尾节点的箭线;某些节点有多条外向箭线或多条内向箭线时，可使用母线法绘制;绘制网络图时，箭线不宜交叉;网络图中应只有一个起点节点和一个终点节点，其他所有节点均是中间节点。 (3)时间参数的计算 工作持续时间是一项工作从开始到完成的时间。 2)单代号网络计划 (1)图形的特点 单代号网络图是以节点及其编号表示工作，以箭线表示工作之间逻辑关系的网络图。 (2)绘图规则 单代号网络图的绘图规则大部分与双代号网络图的绘图规则相同，当网络图中有多项起点节点或多项终点节点时，应在网络图的两端分别设置一项虚工作，作为该网络图的起点节点(St)和终点节点(Fin)。 (3)时间参数的计算 工作的最早完成时间EFi之差。从起点节点开始到终点节点均为关键工作，且所有工作的时间间隔为零的线路为关键线路。 3)双代号时标网络计划 双代号时标网络计划是以时间坐标为尺度编制的双代号网络计划，以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。 它的主要特点有：兼有网络计划与横道计划的优点;能在图上直接显示出各项工作的开始与完成时间、工作的自由时差及关键线路;可以统计每一个单位时间对资源的需要量，以便进行资源优化和调整;.由于箭线受到时间坐标的限制，当情况发生变化时，对网络计划的修改比较麻烦。 时标网络计划宜按各个工作的最早开始时间编制。编制方法有间接法绘制和直接法绘制两种。 2.在工程网络计划中，当计划工期等于计算工期时，关键工作的判定条件是( )。 A.该工作的总时差为0 B.该工作的自由时差最小 C.该工作的持续时间最长 D.该工作与其紧后工作之间的时间间隔为0 E.该工作的最早开始时间与最迟开始时间相等 同步练习答案 1.A2.AE 3.关键工作、关键路线和时差 关键工作指的是网络计划中总时差最小的工作。当计划工期等于计算工期时，总时差为零的工作就是关键工作。 总时差指的是在不影响总工期的前提下，可以利用的机动时间。自由时差指的是在不影响其紧后工作最早开始时间的前提下，本工作可以利用的机动时间。 2018二级建造师考生们不仅要读透每一个考点，更要多加练习，夯实基础，争做2018二级建造师一员!来学尔森学习。这里不仅有二级建造师考生们需要的重要资讯，还有各科目备考资料以及答题技巧。学尔森预祝2018二级建造师考生们顺利通过考试!二级建造师施工管理考点：施工合同索赔专项。索赔近三年分值在12分左右，是占分比较多的考点。而索赔问题考点的难点在于工期索赔、费用索赔。 二级建造师复习资料:二级建造师考试考点 - 学尔森 提供二级建造师考试辅导资料、复习笔记、讲义等内容。欢迎广大考生访问学尔森二级建造师考试网，获取更多关于二级建造师考试的信息。0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54点击【二级建造师学习资料】或打开 教材变化剖析 真题答案及解析 全套试听视频 复习记忆法 练习题汇总 真题解析直播课 入门基础课程 备考计划视频
