网络应用标准与网络传输介质的对应表.doc

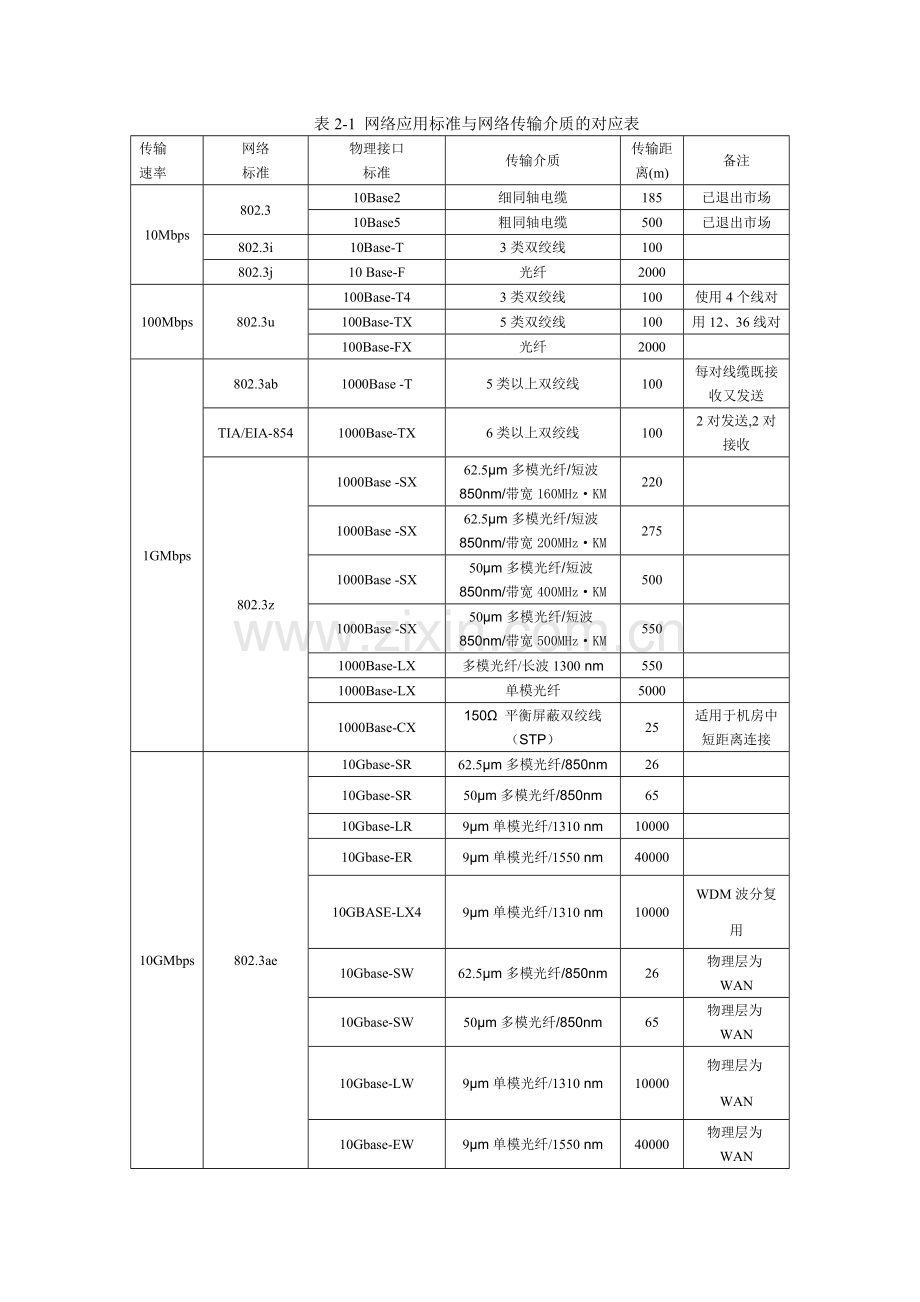

表2-1 网络应用标准与网络传输介质的对应表
传输
速率
网络
标准
物理接口
标准
传输介质
传输距离(m)
备注
10Mbps
802.3
10Base2
细同轴电缆
185
已退出市场
10Base5
粗同轴电缆
500
已退出市场
802.3i
10Base-T
3类双绞线
100

802.3j
10 Base-F
光纤
2000

100Mbps
802.3u
100Base-T4
3类双绞线
100
使用4个线对
100Base-TX
5类双绞线
100
用12、36线对
100Base-FX
光纤
2000

1GMbps
802.3ab
1000Base -T
5类以上双绞线
100
每对线缆既接收又发送
TIA/EIA-854
1000Base-TX
6类以上双绞线
100
2对发送,2对接收
802.3z
1000Base -SX
62.5μm多模光纤/短波850nm/带宽160MHz·KM
220

1000Base -SX
62.5μm多模光纤/短波850nm/带宽200MHz·KM
275

1000Base -SX
50μm多模光纤/短波850nm/带宽400MHz·KM
500

1000Base -SX
50μm多模光纤/短波850nm/带宽500MHz·KM
550

1000Base-LX
多模光纤/长波1300 nm
550

1000Base-LX
单模光纤
5000

1000Base-CX
150Ω 平衡屏蔽双绞线（STP）
25
适用于机房中短距离连接
10GMbps
802.3ae
10Gbase-SR
62.5μm多模光纤/850nm
26

10Gbase-SR
50μm多模光纤/850nm
65

10Gbase-LR
9μm单模光纤/1310 nm
10000

10Gbase-ER
9μm单模光纤/1550 nm
40000

10GBASE-LX4
9μm单模光纤/1310 nm
10000
WDM波分复用
10Gbase-SW
62.5μm多模光纤/850nm
26
物理层为WAN
10Gbase-SW
50μm多模光纤/850nm
65
物理层为WAN
10Gbase-LW
9μm单模光纤/1310 nm
10000
物理层为WAN
10Gbase-EW
9μm单模光纤/1550 nm
40000
物理层为WAN

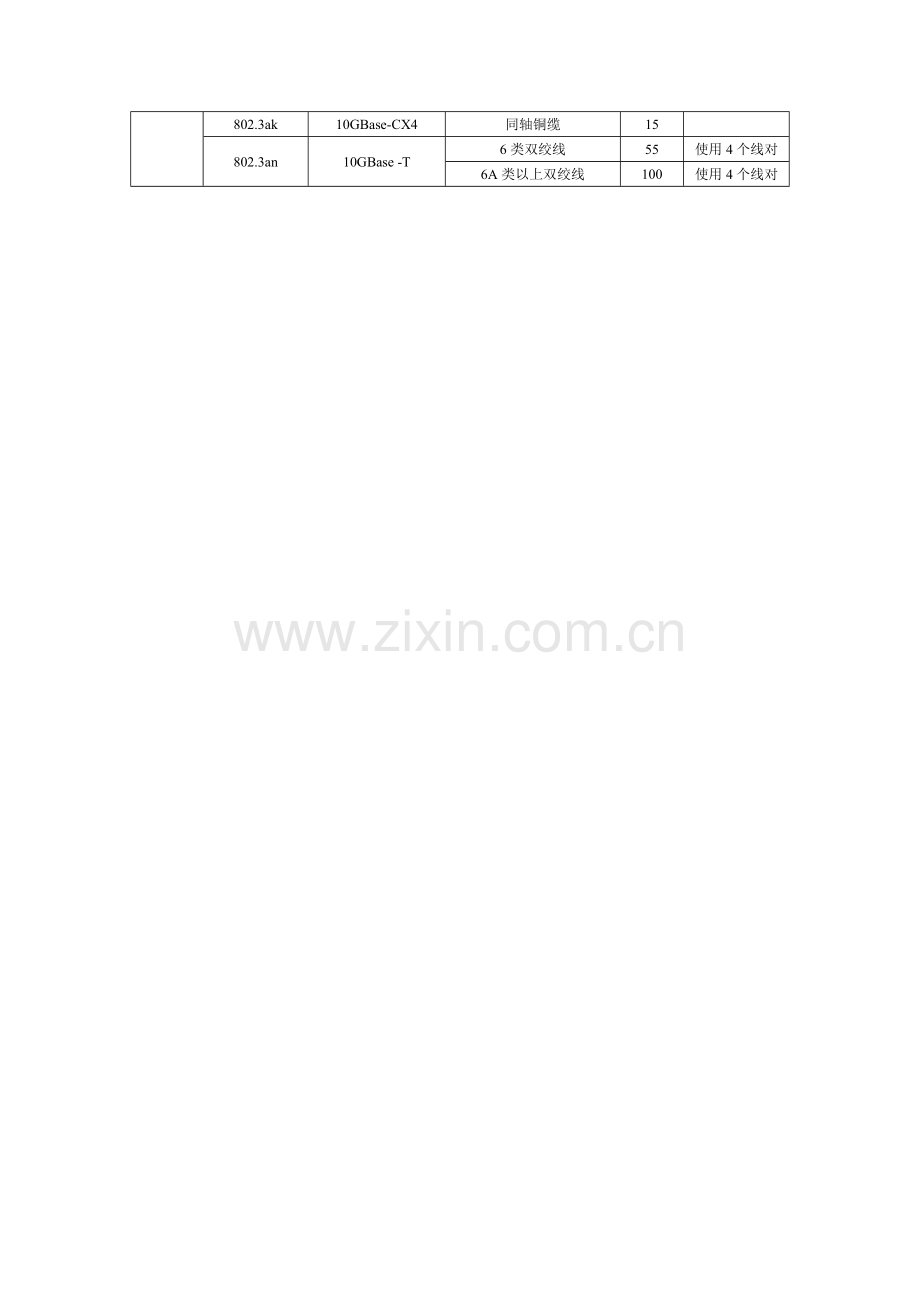

802.3ak
10GBase-CX4
同轴铜缆
15

802.3an
10GBase -T
6类双绞线
55
使用4个线对
6A类以上双绞线
100
使用4个线对
