蔡司高级眼科手术显微镜.ppt

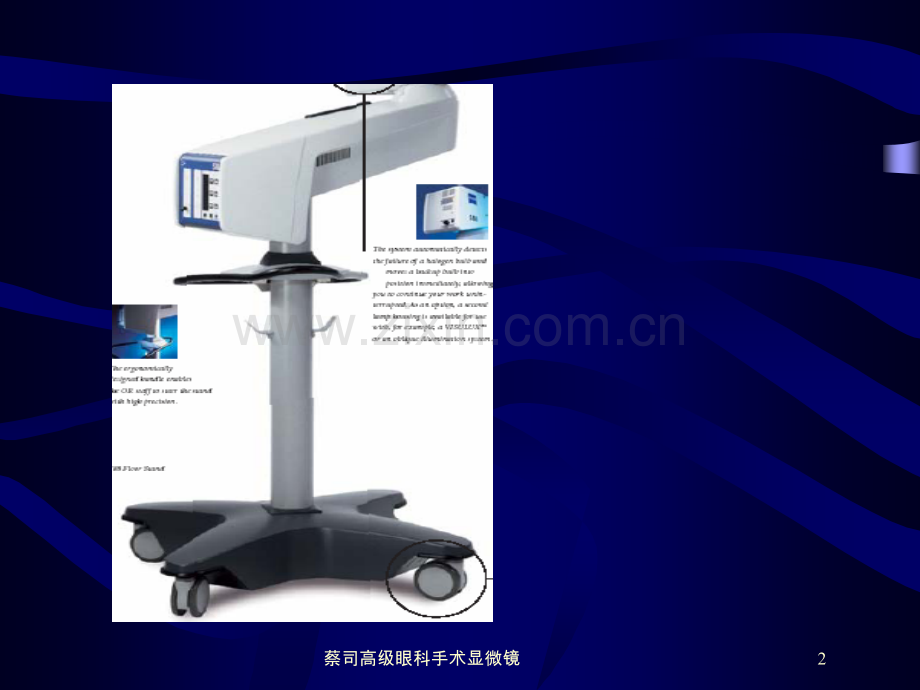

蔡司高级眼科手术显微镜蔡司高级眼科手术显微镜2蔡司高级眼科手术显微镜光学系统1.最优的光学性能：独有的复消色差(apochromatic)和T*镀膜技术保证了最优的清晰度和对比度，光路设计能保证医生长时间手术眼睛不疲劳，具有极好的景深和立体感。2.采用12V、100W冷光源照明，新设计的光路提高透光性能50%以利于用眼内光纤照明的眼底手术。（是目前透光性最好的手术显微镜,符合新的ISO光损伤标准),采用螺纹防折光纤.1:6无级变倍。最好的机械工艺（保证长的使用寿命），目镜和物镜最新采用超级防反光及超硬镀膜（防止擦镜时对光学面的损伤）。新的REDFLEX设计使红光反射大大增强3蔡司高级眼科手术显微镜智能景深调节系统智能景深调节系统 Depth of Field Management System 打开该开关时:加大景深Optimum depth of field at all magnification levels 关闭该开关时:保持最大的通光量和分辨率4蔡司高级眼科手术显微镜消色差消色差复消色差复消色差当光线通过光学系统时会发生棱镜效应，传统的显微镜采用消色差光学（achromatic）来纠正色差，即使可见光谱中二个不同波长的颜色光聚焦在一个平面上，但其余的波长光并不同焦从而导致了色差和图象对比度下降复消色差光学采用多点波长纠正，从而彻底纠正了色差并大大提高了对比度（尤其在图象边缘）和清晰度。5蔡司高级眼科手术显微镜蔡司手术显微镜中用来避免病人光损伤的设计1.显微镜的通光量大大提高,用较低的亮度即可在目镜中看到明亮的图象(亮度0.3,最大1.5)2.不可见的UV紫外光滤光片 3.GG475滤光片滤掉所有波长475nm以下的光线。4.专利的视网膜保护装置 5.冷光源：其反射曲面使红外光不能聚焦从而滤掉红外光。6蔡司高级眼科手术显微镜助手的左右眼均助手的左右眼均有好的红反射有好的红反射助手镜助手镜主镜主镜四光路结构，副手四光路结构，副手主刀镜不分光主刀镜不分光M841助手镜的一个眼无红光反射助手镜的一个眼无红光反射7蔡司高级眼科手术显微镜白光照明氙灯照明优点:白色，自然光摄像效果好对比度好，尤其是白/红图象清晰度高卤素灯氙灯8蔡司高级眼科手术显微镜对眼睛光损伤的对比光亮度设定在光亮度设定在1.0时的对比时的对比(equivalent phototoxicity hazard potential of 500 mW/cm*sr,weighted according to hazard function)卤素灯卤素灯氙灯氙灯9蔡司高级眼科手术显微镜S88支架系统1.支架无重式移动，各关节电磁锁功能。手术中如需紧急移开显微镜可瞬间完成.左右手柄可分别控制XY平面和Z轴运动以方便术前消毒及显微镜粗调2.全防水脚控可控制光源亮度、开关、平移、调焦、变倍。3.XY平移速度根据倍数大小自动调整。4.调焦、XY平移、放大倍数自动回原功能。.5.多种记忆功能(亮度,变倍速度,调焦速度,XY移动速度,焦平面).6.采用大直径轮子方便移动，四轮均可转向.7.手柄可控制IMAGEBOX（选件）的单张取像.10蔡司高级眼科手术显微镜内置裂隙照明光应用:Anterior vitrectomyDense cataract capsulorhexisLens extractions水平，可移动2.5 or 5 mm width垂直2.5 mm width11蔡司高级眼科手术显微镜12蔡司高级眼科手术显微镜支架面板（卤素灯配置时）主电源后备电源功能设定键大屏幕液晶参数显示13蔡司高级眼科手术显微镜卤素灯灯箱（双电源，四灯泡）主电源灯箱(手术中灯泡坏,备用灯泡会自动切换)后备电源灯箱滤光片选择14蔡司高级眼科手术显微镜支架说明1.推拉扶手2.导线和脚控悬挂处3.导向轮（大脚轮以方便显微镜在不同手术室之间移动）15蔡司高级眼科手术显微镜支架电磁锁支架关节有电磁锁,只要按下电磁锁开关,显微镜体可在无重状态下移动电磁锁开关16蔡司高级眼科手术显微镜
