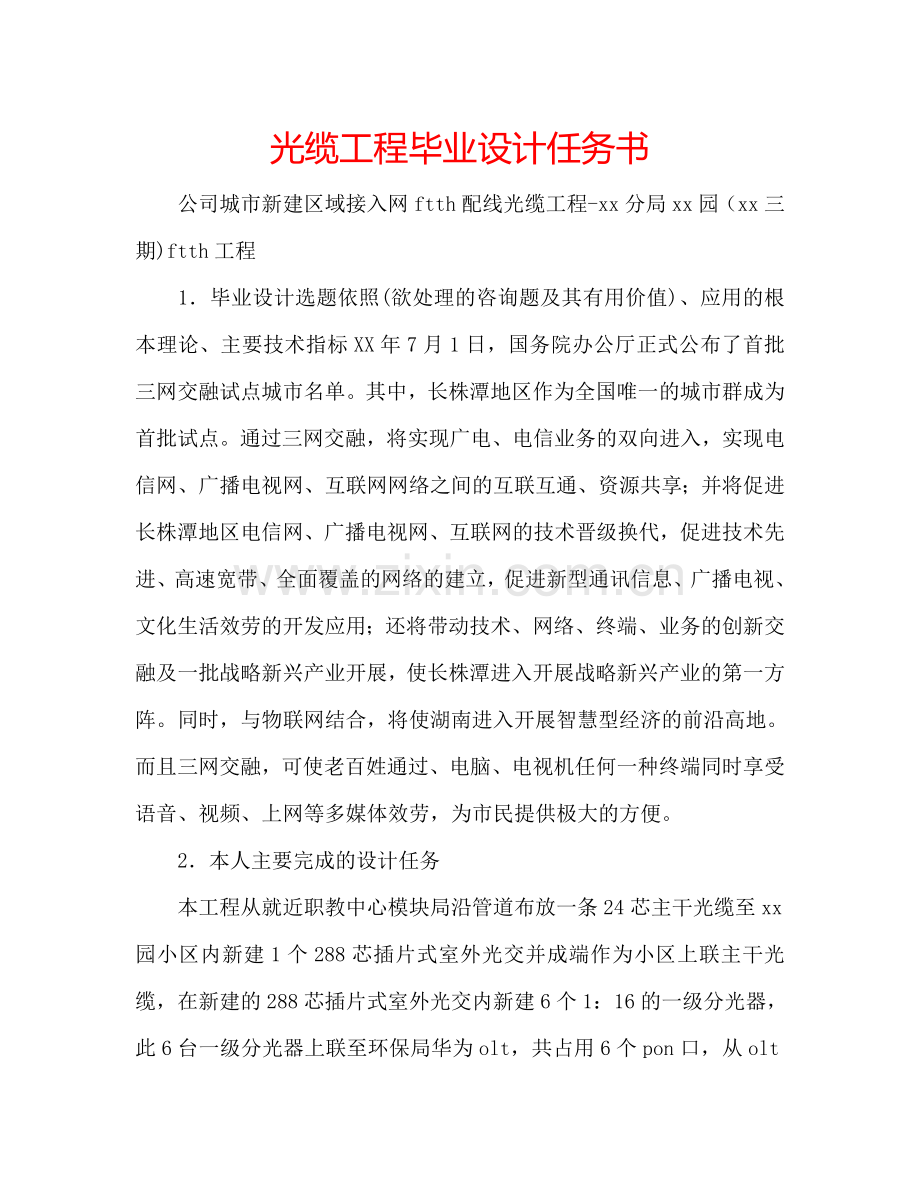

光缆工程毕业设计任务书
　　公司城市新建区域接入网ftth配线光缆工程-xx分局xx园（xx三期)ftth工程
　　1．毕业设计选题依照(欲处理的咨询题及其有用价值)、应用的根本理论、主要技术指标XX年7月1日，国务院办公厅正式公布了首批三网交融试点城市名单。其中，长株潭地区作为全国唯一的城市群成为首批试点。通过三网交融，将实现广电、电信业务的双向进入，实现电信网、广播电视网、互联网网络之间的互联互通、资源共享；并将促进长株潭地区电信网、广播电视网、互联网的技术晋级换代，促进技术先进、高速宽带、全面覆盖的网络的建立，促进新型通讯信息、广播电视、文化生活效劳的开发应用；还将带动技术、网络、终端、业务的创新交融及一批战略新兴产业开展，使长株潭进入开展战略新兴产业的第一方阵。同时，与物联网结合，将使湖南进入开展智慧型经济的前沿高地。而且三网交融，可使老百姓通过、电脑、电视机任何一种终端同时享受语音、视频、上网等多媒体效劳，为市民提供极大的方便。
　　2．本人主要完成的设计任务
　　本工程从就近职教中心模块局沿管道布放一条24芯主干光缆至xx园小区内新建1个288芯插片式室外光交并成端作为小区上联主干光缆，在新建的288芯插片式室外光交内新建6个1：16的一级分光器，此6台一级分光器上联至环保局华为olt，共占用6个pon口，从olt分开数据业务和语音业务，其中数据业务上行到雨花机电的basc，语音业务上行到雨花机电sr；从一级分光器到到xx园的每个楼栋单元的二级分光器，分光器配比以不能超过1：64的原则进展配比，此设计考虑30％的实装率，为满足以后扩容需要，此次将纤芯按分光器覆盖范围内的用户数进展满配。
　　从288芯插片式室外光交出光缆布放至各个单元：在xx园b1栋、b2栋、b4栋、b5栋、b6栋、b7栋、b8栋、b9栋、b10栋、b11栋、b12栋、a1栋、a2栋、a3栋、a4栋、a5栋、a6栋、a7栋、a8栋、a9栋、a10栋、a11栋、a12栋楼梯间内各安装一台1：4的二级分光器，共新建90个1：4的二级分光器；最后从二级分光器引出室内单芯皮线光缆经原有弱电井内桥架和入户暗管敷设到每个用户的原有86式家庭光纤用户信息盒内，待以后有业务需求时才安装onu设备和成端皮线光缆及其它，从家庭信息箱到用户内的各数据点和语音点已经由开发商先期完成，不在本设计中考虑，本次共覆盖xx园总共23栋，共计用户1080户。
　　3．毕业设计主要内容细目(设计要求和设计步骤)
　　1.　设计说明
　　1.1.　概述
　　1.2.　光缆建立主要技术标准及技术措施
　　1.3.　材料的选型
　　1.4.　工程施工平安要求
　　2.　平安消费专篇
　　2.1.　现场勘察平安要求
　　2.2.　工程平安组织治理
　　2.3.　平安施工根本要求
　　2.4.　施工行为平安要求
　　2.5.　施工用电平安要求
　　2.6.　施工消防平安要求
　　2.7.　施工监理平安要求
　　3.　预算
　　3.1.　预算说明
　　3.1.2.　预算依照
　　3.1.3.　其他咨询题说明
　　3.1.4.　经济技术指标分析一览表
　　3.1.5.　预算表格
　　4.　　图纸
　　4.毕业设计成果应提交的材料
　　1.设计范围
　　本设计范围包括机房至光分纤箱，光交至光分纤箱、obd之间的设计，包括管道、架空、槽道、墙吊和直埋的布放、成端、测试等等。olt上联、分光器以下皮线光缆至用户端的设计。
　　2工程规模
　　本工程共计布放各程式光缆11.099公里，管、暗槽内穿放皮线光缆162百米条，桥架、线槽、地板内明布皮线光缆77.4百米条，安装光分路器96套，安装光缆落地交接箱(288芯以下)1个。
　　主要工作量
　　新布放光缆数量
　　单芯皮线光缆　　25560米
　　4芯单模光缆　　3278米
　　6芯单模光缆　　1491米
　　12芯单模光缆　　2099米
　　24芯单模光缆　　4067米12
　　36芯单模光缆　　568米
　　布放光缆总长度为37.063公里，共计完成光缆的布放190.862芯公里。
　　5．主要参考文献、材料
　　中国电信[XX]741号关于发布《中国电信光纤到户（ftth）工程设计标准（暂行）》和《中国电信光纤到户（ftth）工程施工及验收标准（暂行）》的通知。
　　中国电信[XX]753号关于印发《中国电信集团网络开展指导意见（XX版）》的通知。
　　中国电信[XX]893号关于印发《中国电信宽带接入开展指导意见》的通知。
　　中国电信[XX]97号关于印发《中国电信光进铜退施行工作指导意见》的通知。
　　中电信湘[XX]343号《中国电信湖南公司XX年有线宽带接入网建立指导意见》的通知。
　　中电信湘[XX]93号接入网光缆建立指导意见。
　　中国电信股份xx市电信分公司建立部委托号为wXX050376-001,《XX年xx分公司城市新建区域接入网ftth配线光缆工程-雨花分局xx园（xx三期)、藏龙接待中心ftth工程》的设计任务通知。
　　设计人员现场查勘和搜集的材料，经建立单位审定的设计方案。
　　《通讯线路工程设计标准》（yd5102-XX）。
　　gb_50312-XX综合布线系统工程验收标准；
　　yd5121-XX通讯线路工程验收标准；
　　dxjs1022-XX中国电信光纤到户（ftth）工程施工及验收标准（暂行）；
　　gb_50374-XX通讯管道工程施工及验收标准光缆线路工程适用技术标准《通讯线路工程验收标准》(yd5121-XX)一书及中国电信【XX】741号《中国电信光纤到户(ftth)工程施工及验收标准（暂行）》（编号：dxjs1022-XX）进展。
