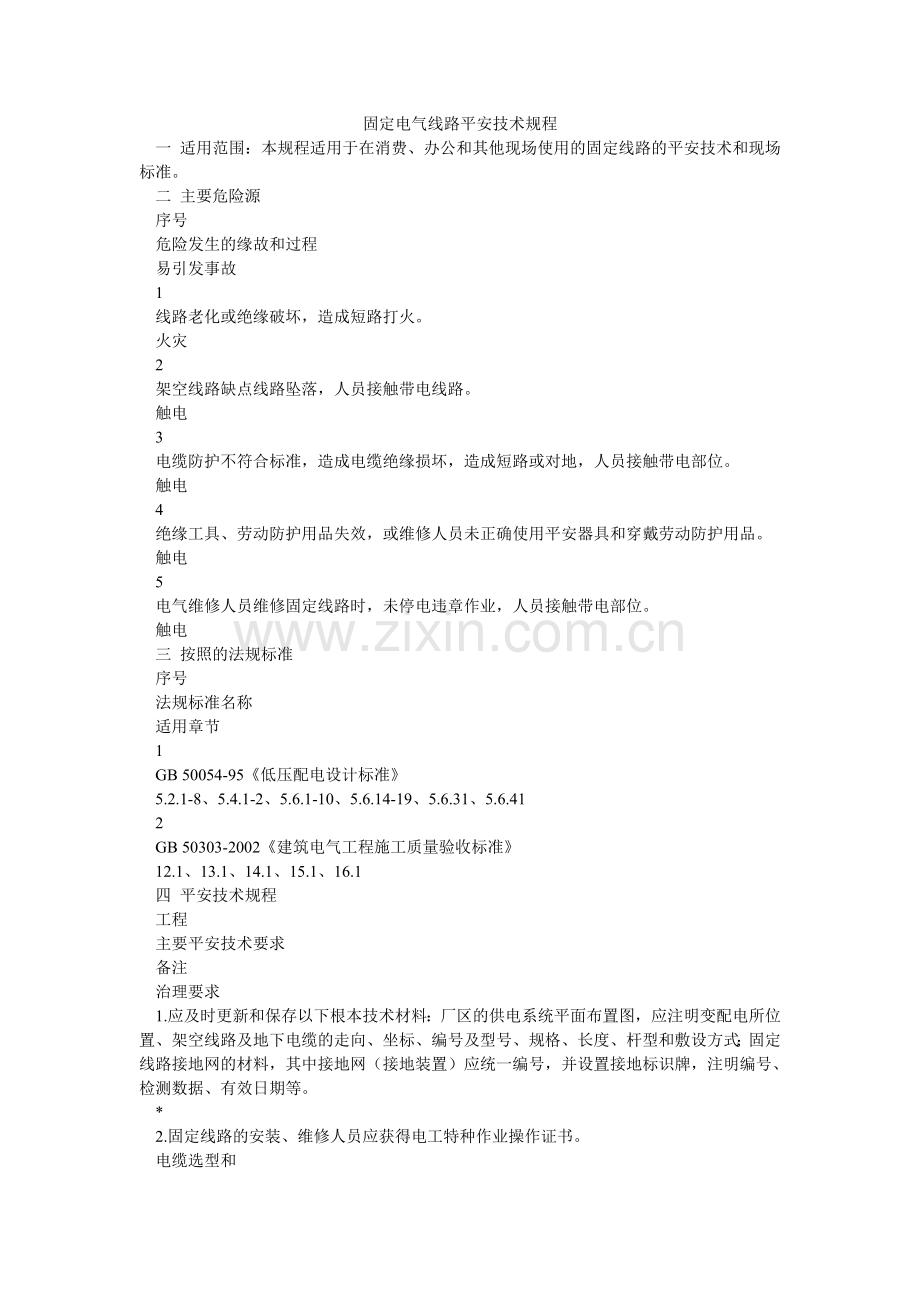

固定电气线路平安技术规程一 适用范围：本规程适用于在消费、办公和其他现场使用的固定线路的平安技术和现场标准。二 主要危险源序号危险发生的缘故和过程易引发事故1线路老化或绝缘破坏，造成短路打火。火灾2架空线路缺点线路坠落，人员接触带电线路。触电3电缆防护不符合标准，造成电缆绝缘损坏，造成短路或对地，人员接触带电部位。触电4绝缘工具、劳动防护用品失效，或维修人员未正确使用平安器具和穿戴劳动防护用品。触电5电气维修人员维修固定线路时，未停电违章作业，人员接触带电部位。触电三 按照的法规标准序号法规标准名称适用章节1GB 50054-95低压配电设计标准5.2.1-8、5.4.1-2、5.6.1-10、5.6.14-19、5.6.31、5.6.412GB 50303-2002建筑电气工程施工质量验收标准12.1、13.1、14.1、15.1、16.1四 平安技术规程工程主要平安技术要求备注治理要求1.应及时更新和保存以下根本技术材料：厂区的供电系统平面布置图，应注明变配电所位置、架空线路及地下电缆的走向、坐标、编号及型号、规格、长度、杆型和敷设方式；固定线路接地网的材料，其中接地网（接地装置）应统一编号，并设置接地标识牌，注明编号、检测数据、有效日期等。*2.固定线路的安装、维修人员应获得电工特种作业操作证书。电缆选型和敷设3.TN-S系统的三相五线制低压电缆应采纳五芯电力电缆，TN-C系统的三相四线制低压电缆应采纳四芯电力电缆；不应采纳另加一根单芯电缆或以导线、电缆金属护套作中性线。*4.直截了当埋设在地下的电缆，一般应采纳铠装电缆。*5.电缆直埋时电缆外表距地面的间隔不应小于0.7m，当条件受限制时，应采取防止电缆遭到损坏的措施。*6.电缆进入电缆沟、隧道、竖井、建筑物、盘（柜）处应予封堵；电缆沟内无渗漏的积水，对外有防止小动物进入的措施，沟内无杂物，沟盖板无裂损，平坦可靠。高低压电力电缆、强电、弱电操纵电缆应按顺序分层配置。*7.电缆敷设时应陈列整齐，不应穿插，且加以固定，并及时装设标志牌，而且规格应统一，标志牌应防腐，挂装应结实。*8.线路穿墙、楼板或埋地敷设时均应穿管或采取其他保护；穿金属管时，电缆保护管的内径与电缆外径之比不应小于1.5倍，管口应装绝缘护套；室外埋设，上面应有保护层。*9.电缆各支点间的间隔，水平敷设不应小于0.8m，垂直敷设不小于1.5m，支架必须进展防腐处理。*10.电力与热力管道（沟）及热力设备平行敷设的最小净距不小于2m，穿插不小于0.5m；电缆与油管道（沟）、可燃气体及易燃管道（沟）平行敷设的最小净距不小于1m，穿插不小于0.5m。*11.电缆敷设最小弯曲半径：聚氯乙烯多芯电缆不小于10倍、交联聚氯乙烯电缆不小于15倍的电缆直径。*12.金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；非镀锌电缆桥架间连接板的两端应跨接铜芯接地线，接地线最小截面积不小于4 mm2；镀锌电缆桥架连接板的两端可不跨接铜芯接地线，但连接板两端应不少于2个有防松螺帽或防松垫圈的连接固定螺栓。*13.直埋电缆在直线段每隔50 m100 m处、电缆中间接头处、转弯处、进入建筑物等处应设置明显的标志或标桩和竣工图纸。*架空线路14.架空配电线路不应跨越易燃材料筑成的建筑物；电杆根底结实，无倾斜，杆身无裂纹，无露筋。*15.拉线与电杆夹角不应小于30度，与线路方向对正；混凝土电杆拉线从导线之间穿过时设拉线绝缘子。*16.横担应平坦，直线杆单横担应在受电侧，转角杆及终端杆单横担应在拉线侧；瓷件及绝缘套、垫完好无裂纹，金属件固定结实。*17.相间陈列或其他线路同杆、同侧敷设时，陈列均应整齐有序，线路四周应无树枝或其他障碍物。*18.架空线路的导线应采纳绝缘导线，在同一档距内同一根导线上的接头，不应超过1个。*设备和照明线路19.设备和照明装置使用的电源线一般应采取穿管敷设，塑料管不应敷设在高平和易受机械损伤的场所。20.配电线路布线的平安净距应符合以下要求：绝缘导线至地面的最小间隔，导线水平敷设室外不应低于2.7 m；室内不应低于2.5 m；导线垂直敷设室外不应低于2.7 m；室内不应低于1.8 m；当导线垂直敷设至地面低于1.8 m时，应穿管保护。*21.线路绝缘、屏护良好，无发热和渗漏油现象，线路无机械损伤，易触电的裸导体有屏护或其他保护措施，无过热变色，无掉线掉卡现象。*22.进入落地式配电箱的电线保护管，管口应高出配电箱根底5080mm；与设备连接的钢管管口与地面间隔应大于200mm。*23.钢管与电气设备、器具间连接的电线保护管应采纳金属软管或可挠金属电线保护管，金属软管的长度不应大于2m。*24.所有设备的外露可导电部分应与系统主干PE连接结实；PE线和N线不得任何漏接、错接、混装、串接等现象；PE线或设备外露可导电部分严禁用作PEN线或作为正常时的载流导体。*25.禁止使用易燃易爆管道、水管、暖气管、蛇皮管等作为PE线使用；单相设备N与PE应分开，且从主端子排引出；N与PE分开后，不应再合并。*26.各种电器元件及线路接触良好，连接可靠，无严峻发热、烧损现象。*27.用电设备接入处PE标识应明显，明敷的接地导体（PE干线）的外表应涂15 mm100 mm宽度相等的绿、黄相间的标识条纹。当使用胶带时，应采纳绿黄双色胶带。*作业活动28.固定电气线路安装、维修作业时应使用绝缘平安工具并穿绝缘鞋。*29.安装和维修电气线路时，应停电作业，并应悬挂标示牌，应专人监护。30.电缆运转期间，为防止电缆线路遭到机械损伤，应理解和掌握在电缆线路上进展作业的情况，凡因必须挖掘而暴露的电缆应由专业人员守护，并应告知施工的本卷须知，办理书面交接手续。检查（测）及维修31.电气专业人员应每月对固定电气线路巡检一次，并保存记录。32.测量接地电阻值应标准、精确，每年应不少于一次，且在单调气候条件下测量。同一接地网多个测点的接地电阻值应取最大值；一般低压线路中电源中性点工作接地应小于4Omega;，TN系统每处重复接地网的接地电阻应小于10Omega;；电气设备、电子设备接地电阻应小于4Omega;。当电气设备、电子设备与防雷系统接地共用接地网时，接地电阻应小于1Omega;；当采纳共用接地网时，其接地电阻应符合诸种接地系统中要求接地电阻最小值要求；测量仪器仪表应定期校准，并保存记录。*33.低压电缆一般5年进展一次预防性的绝缘电阻摇测试验，采纳1000V兆欧表，摇测应使摇测相对其他相及金属外皮的绝缘电阻测，不应低于0.5MOmega;/km。*34.高压电缆主绝缘的绝缘电阻值和耐压试验，按电力部门要求由有资质单位定期检测，并保存记录。*应急处理35.觉察电气线路缺点，包括线路绝缘损坏等现象，应立即通知主管部门处置，如不能自动保护断电，应立即拉闸停电。36.遇有人身触电情况，应立即关闭前级电源开关，迅速抢救触电者，并应保护事故现场，事后必须立即向上级报告，并将详细情况记录在值班日志上。37.如觉察发生电气引起的火灾，现场人员应立即便用二氧化碳灭火器、干粉灭火器等扑灭E类电气火灾的灭火器材进展扑救，同时上报。
