第一章 直流电路 测试题
班级 姓名 成绩

一、 填空题
1、已知电源电动势为E，电源的内阻压降为U0，则电源的端电压U= 。
2、在电源内部电源力将8C正电荷由负极移到正极做功12J，则电动势是 V， 若要将12C的电荷量由负极移到正极，则电源力做功 J。
3、一个电源E=10V，r =2，若外电路接一负载，则负载大小为 时电源有做大输出功率Pm，且Pm= 。
4、电阻R1与R2串联后接入电路中，若它们消耗的总功率为P，则电阻R1消耗的功率为P1= ，电阻R2消耗的电功率为P2= 。
5、把5的电阻R1和10的电阻R2串联接在15V的电路上，则R1消耗的电功率是
。若把R1，R2并联接在另一电路上，R1消耗的功率为10W，则R2消耗的电功率是 。
6、有一包括电源和外电路电阻的点单闭合电路，当外电阻加倍时通过的电流为原来的2/3，则外电阻与电源内阻之比为 。
7、一只220V，40W的灯泡正常发光时它的灯丝电阻是 ，当它接在110V的电路上，它的实际功率是 。（不考虑温度对电阻的影响）
8、有一照明线路，电源端电压为220伏，负载电流为100安，线路的总阻抗为0.2欧姆，那么负载端电压为 伏。
9、一只220伏15瓦的灯泡与一只220伏100瓦的灯泡串联后，接到220伏电源上，则 瓦灯泡较亮，而 瓦灯泡较暗。
10、用万用表测量电路的电流时必须先断开电路，然后按照电流从正到负的方向，将万用表直流电流挡 联到被测电路中。

二、 选择题
1、R1和R2为两个串联电阻，一只R1= 4R2，若R1上消耗的功率为1W，则R2上消耗的功率为（ ）。
A、5W B、20W C、0.25W D、400W
2、R1和R2为两个并联电阻，一只R1= 2R2，若R2上消耗的功率为1W，则R1上消耗的功率为（ ）。
A、2W B、1W C、4W D、0.5W

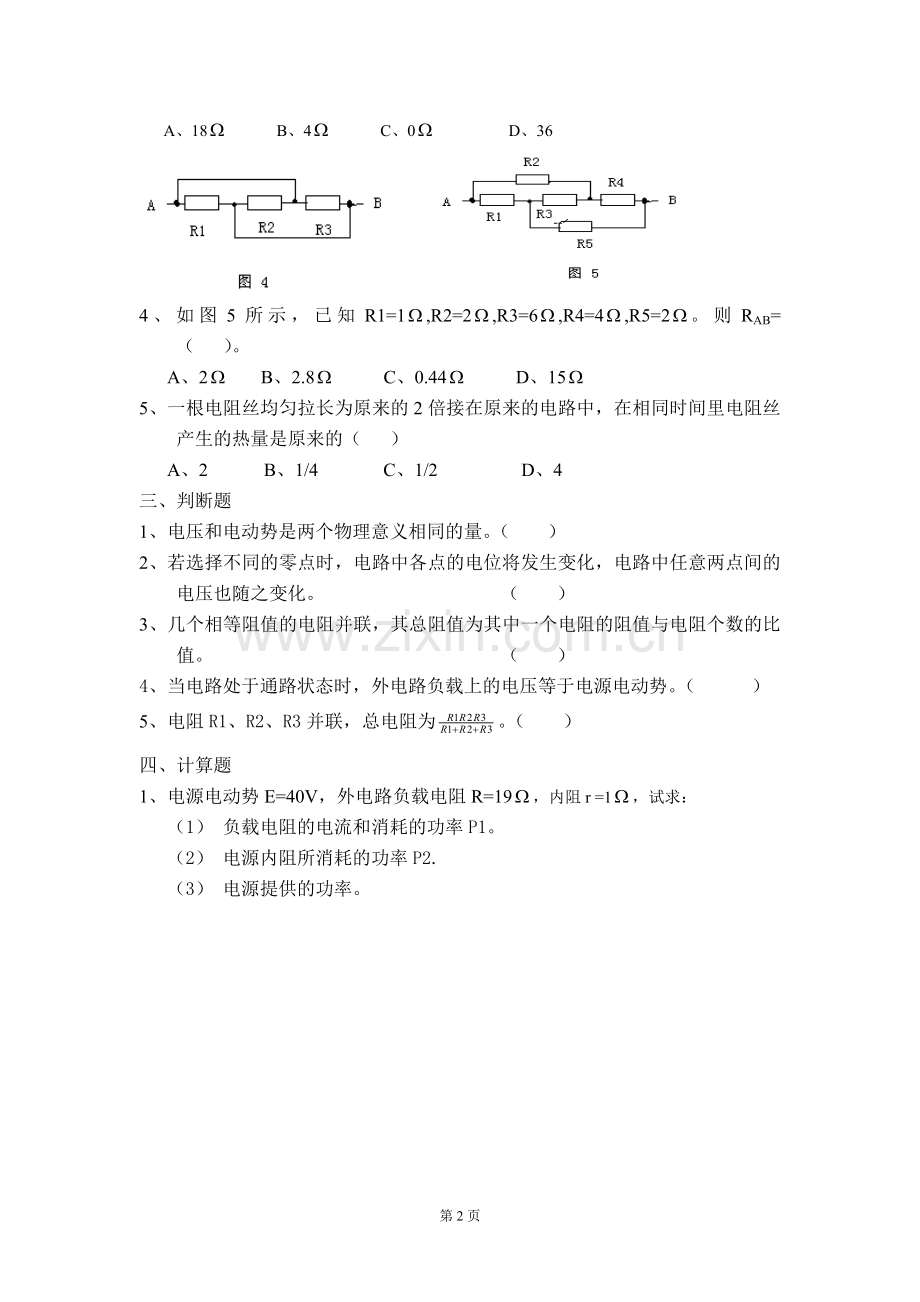

3、如图4所示，已知R1=R2=R3=12,则AB间的总电阻为（ ）。
A、18 B、4 C、0 D、36

4、如图5所示，已知R1=1,R2=2,R3=6,R4=4,R5=2。则RAB=（ ）。
A、2 B、2.8 C、0.44 D、15
5、一根电阻丝均匀拉长为原来的2倍接在原来的电路中，在相同时间里电阻丝产生的热量是原来的（ ）
A、2 B、1/4 C、1/2 D、4
三、 判断题
1、电压和电动势是两个物理意义相同的量。（ ）
2、若选择不同的零点时，电路中各点的电位将发生变化，电路中任意两点间的电压也随之变化。 （ ）
3、几个相等阻值的电阻并联，其总阻值为其中一个电阻的阻值与电阻个数的比值。 （ ）
4、 当电路处于通路状态时，外电路负载上的电压等于电源电动势。（ ）
5、电阻R1、R2、R3并联，总电阻为。（ ）
四、 计算题
1、电源电动势E=40V，外电路负载电阻R=19，内阻r =1，试求：
（1） 负载电阻的电流和消耗的功率P1。
（2） 电源内阻所消耗的功率P2.
（3） 电源提供的功率。

2、如图6所示，已知电源电动势E=2V，内阻不计，外电路电阻R1=1，R2=2,R3=3,R4=6，求A、B、C、D 四点的电位。
