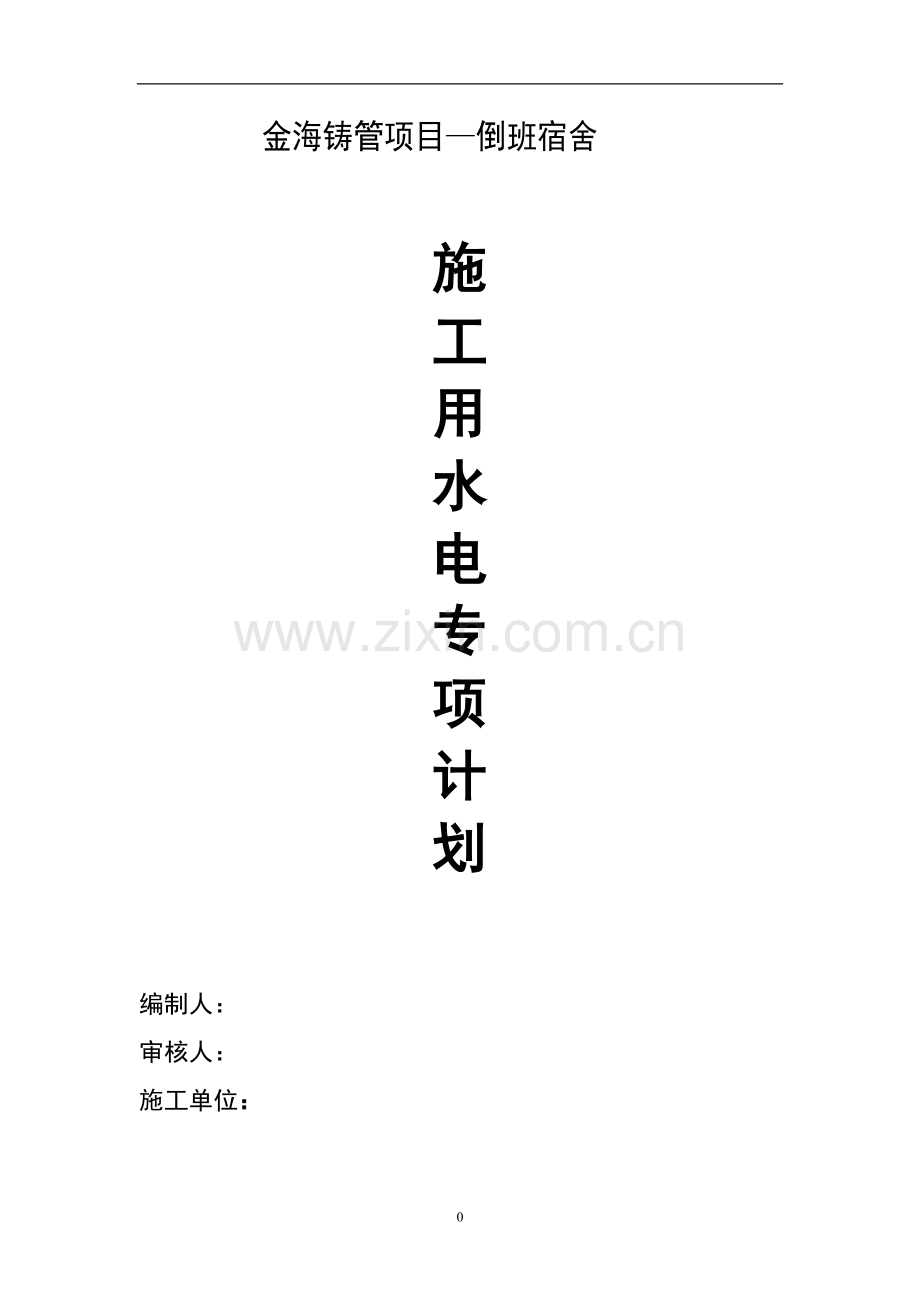

金海铸管项目—倒班宿舍一临时用电用水计划
金海铸管项目—倒班宿舍

施
工
用
水
电
专
项
计
划

编制人：
审核人：
施工单位：

1
1
13
金海铸管项目—倒班宿舍临时用电用水计划

临时用电计划：
一、计划编制依据
1、《建设工程施工现场供用电安全规范》GB50194-93；
2、《施工现场临时用电安全技术规范》JGJ46-2005；
3、《建筑施工工程师手册（第二版）》；
4、施工总平图及各种用电设备，施工工地环境重要条件及用电设备合适安装的位置。
5、施工图纸及甲方现场施工用能管理规定。
6、施工现场的特点：负荷变化大，环境重要条件差，用电设施多属临时设备，且移动频繁。
7、保证施工现场的安全和工程质量，同时节约电能，降低工程造价。
8、施工总平面图及各种用电设备，施工工地环境条件及用电设备合适安装的位置。
二、工程概况
金海铸管有限公司年产150万吨城镇燃气管道通用球铁管及管件项目—倒班宿舍一位于唐山曹妃甸区，总长76.2米，总宽60.1米，建筑面积：12376.28平方米，地上4层，建筑高度15.15米，框架结构，50年合理使用期限，抗震设防烈度7度，地震加速度&=0.15g,耐火等级Ⅱ级，屋面防水等级Ⅰ级。

三、临时用电设计
1、本工程临时施工用电是由建设单位提供380/220总电源，总电源采用铠装铝芯电缆（4×240+1×150）直埋引入宿舍楼工地临时总配电室总柜，再由总配电室总柜分至各分配电箱以，分五个回路至各用电区，整个供电系统按照有关规范和标准对施工用电要求，现场实行三相五线制，保证施工用电安全。
2、根据国家强制性作业标准（JGJ59-99）《建筑施工安全检查标准》和成都市的有关规定，工程临时施工用电必须实行三级配电，二级保护。本工程临时施工用电由总配电箱，分配电箱，用电设备开关箱三级配电组成，并由分配电箱和开关箱实现两级保护，形成三级配电，二级保护系统。各级配电箱的安装和做法均符合《施工临时用电安全技术规范》JGJ46-2005要求。

三、 总用电量计算

1、根据本工程施工组织设计，用电设备及用电量统计如下：

施工现场用电负荷统计

金海铸管项目—宿舍楼一施工用电功率统计表

设备名称
数量
功率（kw）
合计
备注
塔机
2台
40
80

施工电梯
1台
40
40

混泥土输送泵
2台
90
180

对焊机
1台
100(KVA)
100(KVA)

弯曲机
2台
4
8

断筋机
1台
4
8

砼振动器
4台
3
12

砼振动器（平板）
2台
3
6

木工圆盘锯
2台
2.2
4.4

钢筋竖焊机
2台
45(KVA)
90(KVA)

木工平刨机
2台
2.8　
5.6

搅拌机
2台　
7.5　
15

空压机
1　
1.5　
1.5

交流电焊机
2台
23(KVA)
46(KVA)

钢筋调直机　
1台　
3　
3　

办工、生活区照明

50

加压水泵

10

施工现场照明

40

打夯机
4台
3
6

切割机
2台　
0.8　
1.6

合计:电动机额定功率：421.1（KW）

电焊机额定容量:236（KVA）

照明容量：90(KW)

实际合计总容量：747.1(KVA)

2、电力计算：
总用电量计算公式：P=1.05(K1×∑P1/COSφ+K2∑P2+K3P3)
P——供电设备总需需容量（KVA）
P1————电动机额定功率（KW）
P2——电焊机额定容量（KVA）
P3——照明容量（KW）
Cosφ平均功率因数0.75
需要系数：K1=0.6 K2=0.6 K3=1
根据本工程机械设备的配备（详见统计表）计算得出
P1=468.5KW P2=473KVA P3=105.5KW
P=1.05×(0.6×421.1/0.75+0.6×236+90×1)=567.6KVA
请甲方提供相应的安全电源，以满足施工需要。
3、动力、照明线路采用三相五线制配线，其截面选择根据BLV持续允许电流表确定，电流量计算按下列公式计算：
I线1=KP/（1.732U线COSφ）
I：电流值
P：用电设备总需容量
U线：电压
COSφ：功率因素一般取0.75,照明取0.7
K:所需系数0.6
根据回路计算
① I线1=(0.6×567.6×1000)/(1.732×380×0.75)=690(A)
施工现场临时用电需合理安排，错开用电高峰期，以确保用电安全。
主线线路选择截面为4×240+1×150铠装铝芯电缆从变电房沿地直埋至宿舍楼施工配电房，再从施工配电房分流至钢筋房、木工房、塔吊、混凝土输送泵以及生活区、办公区照明等共分五个主回路用电区。
②五个主回路分别为：
第一回路（P1）315KW 由1号配电室用BLV4×150+1×95铝芯电缆穿引至1#号塔及施工电梯二级配电箱。
第二回路（P2）200 KW由配电室用4×120+1×70铝芯导线穿DN100套管引至钢筋房二级配电箱。
第三回路（P3）90KW 由配电室用4×50+1×25铜芯电缆接入砼输送泵控制箱。
第四回路（P4）100KW 由配电室用4×70+1×35铝芯电缆穿DN80套管引至2#塔机配电箱。（以备2#、3#宿舍楼公用）
第五回路（P5）50KW 由配电室用4×50+1×25铝芯导线穿DN50套管引至办公区、生活区总配电箱，再由总配电箱引至各分区。
五、临时用电安全技术及防火措施。
（1）安装、维护或拆除临时用电设施必须由电工完成，电工等级应与工程技术难易度相适应。
（2）电气工作人员必备下列条件：
a、经医师鉴定无妨碍工作的病症；
b、具备必要电器知识，并经考试合格，熟悉电力安全操作规程；
c、学会紧急救护法：触电急救法和人工呼吸法。
（3）在停电或部分停电的电气设备工作必须完成下列措施：
①停电、②验电、③可装设接地线、④悬挂标示盘和装设遮栏，上述措施由值班人员执行。对于无经常值班人员的电气设备由断开电源的人执行，并有监护人在场。
（4）接地线必须使用专用的线，固定在导体上，严禁用缠绕的方式进行接地。
（5）在一经合闸即可送电到工作地点的开关和刀闸的操作把手上应悬挂“禁止合闸，线路有人工作”的标示牌。
（6）严禁在工作中移动或拆除遮栏、接地线和标示牌。
（7）低压带电工作应设专人监护，并使用绝缘工具执行，安全操作规程规定人体不得同时接触两根线头。
（8）电气设备灭火措施:首先将有关设备的电气切断，然后进行救火。对带电设备应使用干式灭火器、氧化碳灭火器或四氧化碳灭火器等灭火，不得使用泡沫灭火器灭火，对用油设备应使用泡沫灭火器或干燥砂子灭火。
（9）触电急救:首先切断电源，使触电者与电源脱离接触，若触电者已停止呼吸，应立即对触电者进行人工呼吸并立即请医院医生急救，在进行人工呼吸必须使触电者恢复到自然呼吸为止，除确诊死亡外，中途不得停顿。
（10）建立临时用电安全技术档案。
a、临时用电施工组织设计资料；
b、修改临时用电施工组织设计资料；
c、临时用电安全、技术交底；
d、临时用电工程检查验收表；
e、接地电阻测定记录表；
f、定期检（复）查表；
g、电工维修工作记录；
h、实行施工负载（电流、有功、无功负载或电度）记录。
六、施工现场供电设施的安装和维护
（1）施工现场配电线路的布置应符合以下要求：
a安全供电应符合配线工程的规范和技术要求；
b线路应尽量架设在道路一侧，不得妨碍交通。
（2）施工现场所有用电设备，除有保护接零外，还必须在设备支线的首端设置漏电保护装置。
（3）根据现场情况，穿过施工道路的线路采用BLV铝芯塑料线穿DN100钢管明敷。配管时，首先检查钢管有无毛刺，裂缝，不符合标准的不能使用。
（4）架空线路敷设：
a线路、器材除要求取得质量合格证外，施工前进行外观检查，木质电杆、导线、绝缘等应符合规范要求，不得有缺陷。
b电杆的埋设必须根据施工平面布置图，进行测量放线工作，施工测量结束后，进行杆坑的挖掘，按施工规范进行埋设；
c导线架设必须按规范施工，跨越物与导线的距离必须符合安全用电的最小安全距离；
d导线敷设采用三相五线制，A、B、C三相相线、工作零线、保护零线应分色。
（5）瓷夹、瓷柱在安装前应检查其外观质量，发现破裂者不得使用，配线时瓷柱、瓷夹板应固定牢。
（6）用电设备的安装，安装前应开箱检查，发现问题应即时处理，电动机的金属外壳应可靠接零或接地。
（7）每层设置配电箱1个，照明线路的敷设应符合临时照明规范。由专业人员进行操作、维护、管理。
（8）绝缘测试，通电试验。
a导线绝缘测试先干线后支线，按各回路测试并做好记录，电阻值不小于0.5兆欧为合格。
b通电试验：每个开关动作灵敏并做好用电设备启动试验记录。
（9）临时用电设备，电气设备的维修必须注意，在保证安全的情况下进行维修，应定期对电气设备进行检查和维修，并作好维修记录。
（10）各楼层电力干线采用BLV4×70+1×50穿DN80套管引上，操作时应符合规范要求。
以上临时用电设计图附后。

临时用水计划
一、水源
从业主提供的给水点直接接表。
二、供水方式
该工程最高处18.2米，甲方打井自来水水压不能够达到采取水泵加压输送。
三、待主体完工后，屋顶水箱安装就位后，此时供水方式为水泵加压供水到水箱，再由水箱供水的方式。
四、水用量计算：
本工程砼采用输送泵输送，生产用水主要是砼的养护和装饰阶段的砂浆拌制，用水量较大，根据现场实际情况，查《施工用水参考定额》，由总工程量进度安排计算如下：
（1）施工现场生产用水量:用水量250L/S。根据计算公式(其中K1=1.1,K2=1.5)：
Q1=K1K2SQ1N1/(8´3600)
=1.1´1.5´60´250´3/(8´3600)
=2.57(L/S)
（2）施工现场生活用水量：施工现场每天高峰人数为350人，其用水量每人每天20L。
Q2=P1N2K3/（8´3600）
=350´20´1.3/（8´3600）

10
1
=0.32（L/S）
（3）消防用水量：按规定Q3=10（L/S）
（4）施工总用水量:
由于Q1+Q2＜Q3，故Q=10(L/S)
（5）管径计算：
场外水源点至场内施工区干线的管径：
D===0.08（m）
V：流速取2.0升/秒。
故甲方应提供的一根DN80供水管才可满足施工需要，并根据施工总平布置，把水头引至各用水点。
生活区干线管径：
D=Ö（4Q2/pV1000）=0.010(m)
生活用水管径采用DN50(mm)。
（6）供水支管：生产用水每层接出DN25支管，设2个截止阀，再设2个D15水嘴。
（7）水泵：根据主体高度选用100S40A型，离心型水泵一台，扬程H=80m，电机功率N=11KW。

12

4
×185+1
×70
P1 BLV-4×120+1×70(电缆)
P2 BLV4×95+1×50
P3 BV4×35+1×16（电缆）
P4 4×70+1×35（电缆）
P5 4×35+1×16
临电系统图
400
A
250
A
160
A
160
A
63
A
600
A

315
A
1号塔机
钢筋房
砼泵
塔机
照明
