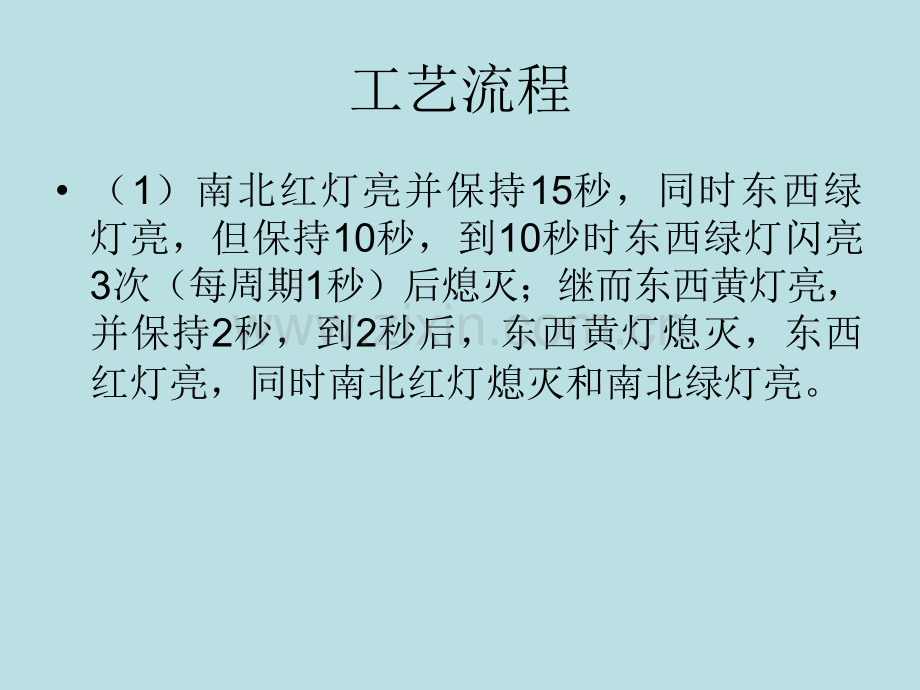

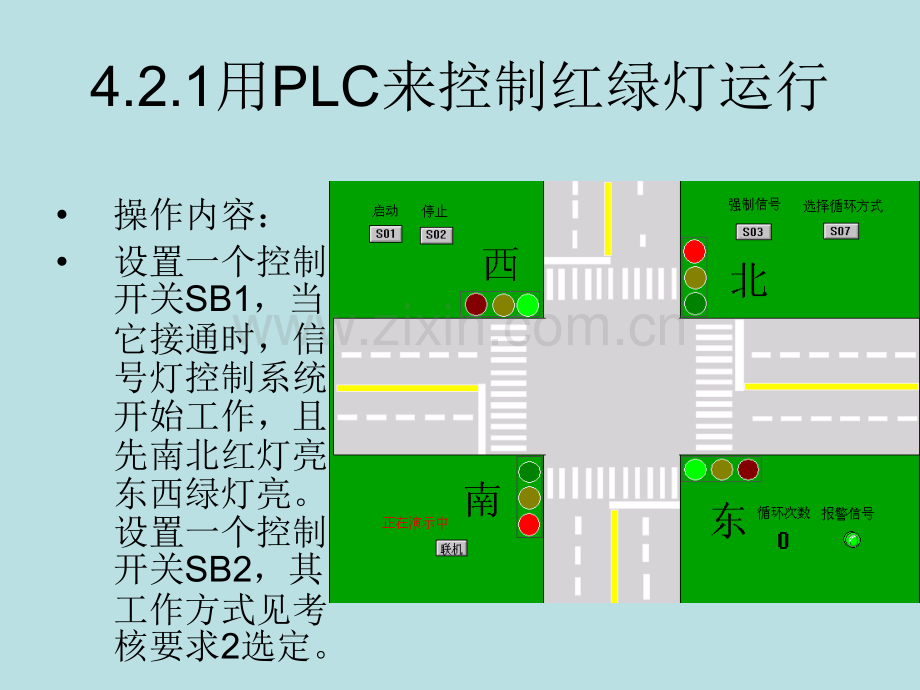

4.2.1用PLC来控制红绿灯运行操作内容：设置一个控制开关SB1，当它接通时，信号灯控制系统开始工作，且先南北红灯亮，东西绿灯亮。设置一个控制开关SB2，其工作方式见考核要求2选定。工艺流程（1）南北红灯亮并保持15秒，同时东西绿灯亮，但保持10秒，到10秒时东西绿灯闪亮3次（每周期1秒）后熄灭；继而东西黄灯亮，并保持2秒，到2秒后，东西黄灯熄灭，东西红灯亮，同时南北红灯熄灭和南北绿灯亮。（2）东西红灯亮并保持10秒。同时南北绿灯亮，但保持5秒，到5秒时南北绿灯闪亮3次（每周期1秒）后熄灭；继而南北黄灯亮，并保持2秒，到2秒后，南北黄灯熄灭，南北红灯亮，同时东西红灯熄灭和东西绿灯亮。（3）上述过程作一次循环；当强制按钮SB3接通时，南北黄灯和东西黄灯同时亮，并不断闪亮（每周期2秒）；同时将控制台指示灯点亮并关闭信号灯控制系统。控制台指示灯及强制闪烁的黄灯在下一次启动时熄灭。控制要求按启动按钮后，红绿灯连续循环，按停止按钮SB2红绿灯立即停止；当再按启动按钮SB1红绿灯重新运行；输入输出端口配置输入设备输入端口编号接考核箱对应端口启动按钮SB1X00SB1停止按钮SB2X01SB2强制按钮SB3X03SB3输出设备输出端口编号接考核箱对应端口南北红灯Y00H01东西绿灯Y01H02东西黄灯Y02H03东西红灯Y03H04南北绿灯Y04H05南北黄灯Y05H06控制台指示灯Y06H07操作要求按工艺要求画出控制流程图；写出梯形图程序或语句程序（考生自选其一）；用FX2系列PLC简易编程器或计算机软件进行程序输入；在考核箱上接线，用电脑软件模拟仿真进行调试；按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。在规定的时间内不得延时；南北黄灯Y5南北绿灯Y4东西红灯Y3东西黄灯Y2东西绿灯Y1南北红灯Y0S20S21 S22 S23S24 S255s2s3s10s2s3sY0Y5Y4Y1Y2Y3Y1Y2Y3Y0Y5Y4
