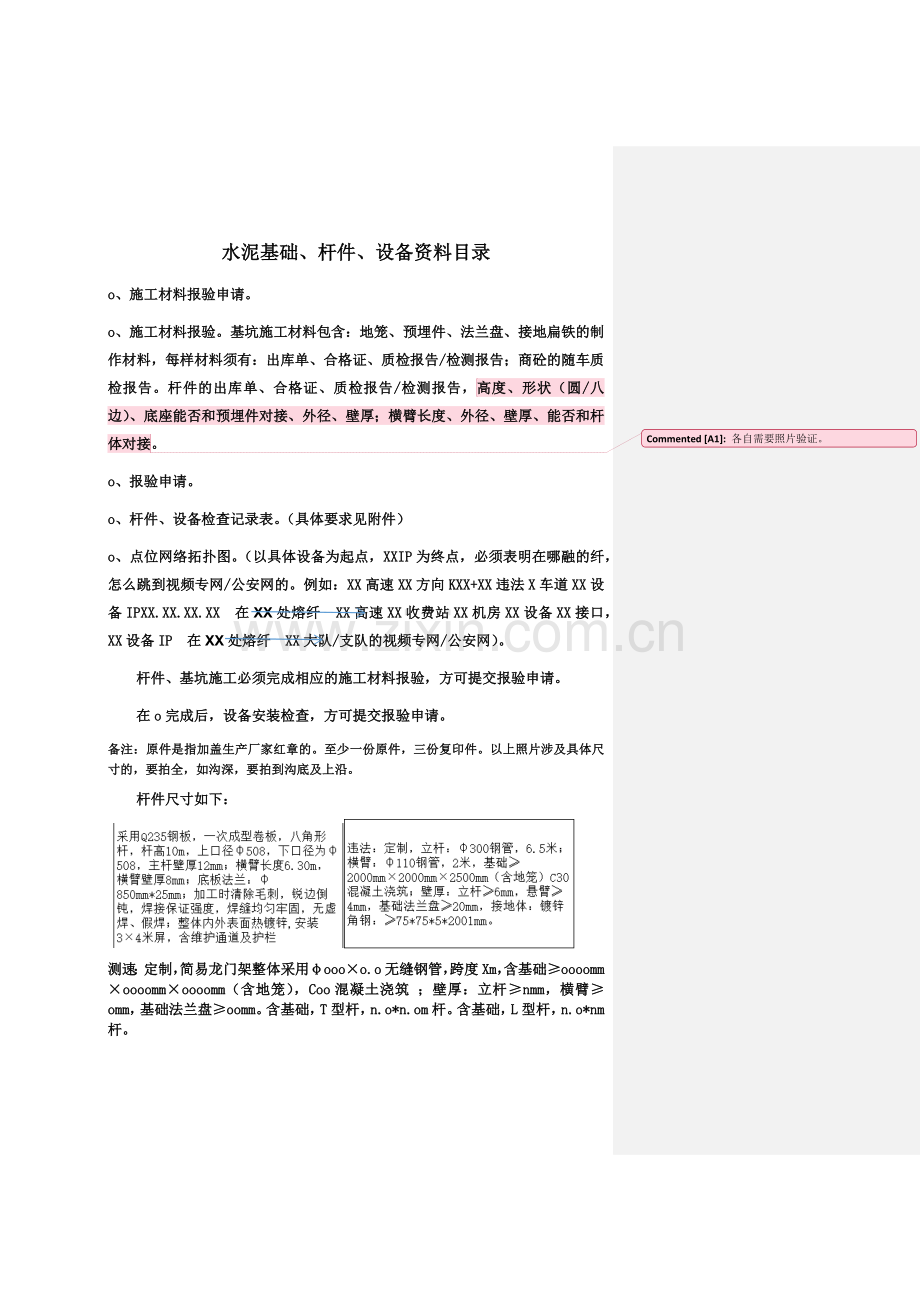

水泥基础、杆件、设备资料目录
o、施工材料报验申请。
o、施工材料报验。基坑施工材料包含：地笼、预埋件、法兰盘、接地扁铁的制作材料，每样材料须有：出库单、合格证、质检报告/检测报告；商砼的随车质检报告。杆件的出库单、合格证、质检报告/检测报告，高度、形状（圆/八边）、底座能否和预埋件对接、外径、壁厚；横臂长度、外径、壁厚、能否和杆体对接各自需要照片验证。
。
o、报验申请。
o、杆件、设备检查记录表。（具体要求见附件）
o、点位网络拓扑图。（以具体设备为起点，XXIP为终点，必须表明在哪融的纤，怎么跳到视频专网/公安网的。例如：XX高速XX方向KXX+XX违法X车道XX设备IPXX.XX.XX.XX 在XX处熔纤 XX高速XX收费站XX机房XX设备XX接口，XX设备IP 在XX处熔纤 XX大队/支队的视频专网/公安网）。
杆件、基坑施工必须完成相应的施工材料报验，方可提交报验申请。
在o完成后，设备安装检查，方可提交报验申请。
备注：原件是指加盖生产厂家红章的。至少一份原件，三份复印件。以上照片涉及具体尺寸的，要拍全，如沟深，要拍到沟底及上沿。
杆件尺寸如下：

测速：定制，简易龙门架整体采用φooo×o.o无缝钢管，跨度Xm，含基础≥oooomm×oooomm×oooomm（含地笼），Coo混凝土浇筑 ；壁厚：立杆≥nmm，横臂≥omm，基础法兰盘≥oomm。含基础，T型杆，n.o*n.om杆。含基础，L型杆，n.o*nm杆。
基础坑隐蔽工程检查记录表
编 号

序 号

工程名称

建设单位

监理单位

承建单位

杆件及基础施工方

验收项目
杆件基础（基坑）
验收部位

验收依据：根据施工图纸中不同规格监控立杆所设计的基础尺寸及现行国家标准。
验收内容：o.基底土质；o.基底清理情况；这是一张照片

o.基底标高；o.基坑轮廓尺寸长、宽、高各至少一张
。
基坑设计标准：
基坑标准尺寸oooomm*oooomm*oooomm,如遇特殊情况基坑方数满足oomo。若是异形基坑，在这里写清楚。

现场检查影像记录

基底土质及清理情况

基坑长o.ooM

基坑宽o.nnM

基坑高o.ooM(需要高度全景照片，这张没拍好)

承建单位检查意见：
经检查：基底土质为（粉质）粘土；基底标高符合¨/不符合¨设计要求；基坑轮廓尺寸符合¨/不符合¨设计要求；清槽工作是¨/不是¨到位；有¨/没有¨地下水，同意¨/不同意¨进行下道工序。
检查结论： ¨同意 ¨不同意，修复后进行复查。
监理单位检查意见：
经检查：基底土质为（粉质）粘土；基底标高符合¨/不符合¨设计要求；基坑轮廓尺寸符合¨/不符合¨设计要求；清槽工作是¨/不是¨到位；有¨/没有¨地下水，同意¨/不同意¨进行下道工序。
检查结论： ¨同意 ¨不同意，修复后进行复查。
复查结论：

复查人： 复查日期：
杆件及基础施工方

现场代表：

日 期：
承建单位

现场代表：

日 期：
监理单位

监理工程师：

日 期：
建设单位

现场代表：

日 期：

地笼隐蔽工程检查记录表
编 号

序 号

工程名称

建设单位

监理单位

承建单位

杆件及基础施工方

验收项目
钢筋工程（地笼）
验收部位

验收依据：根据施工图纸中不同规格监控立杆所设计的地笼尺寸及现行国家标准。
验收内容：o.原材产品质量；o.钢筋的品种、级别、规格做到材料报验里面。
；o.钢筋的配筋数量、位置、间距五个面都要照到。不要求一面一张
；
o.钢筋绑扎、安装情况绑扎、固定情况要单独体现，测量钢筋间间距。
；o.保护层厚度一张照片（oocm）
。
地笼设计图：

现场检查影像记录

地笼编制情况 1 地笼编制情况 o

间距（地笼与模板间距）与保护层厚度（基坑与高速路基间距）

地笼编制情况 o（五个面都要体现）
“原材产品质量；钢筋的品种、级别、规格。”需出具附件，附件包含合格证、质检报告、进货单。
承建单位检查意见：
经检查：钢筋有¨/无¨质量证明书。复试合格¨/不合格¨，外观均有¨/无¨锈蚀、有¨/无¨污染，已¨/未¨清理干净编制地笼前拍一张所用钢筋的照片，确保以上三点符合
；钢筋的品种、级别、规格、配筋数量、位置、间距符合¨/不符合¨设计要求；钢筋绑扎安装质量牢固¨/不牢固¨，有¨/无¨漏扣现象；保护层厚度符合¨/不符合¨要求。
检查结论： ¨同意 ¨不同意，修复后进行复查。
监理单位检查意见：
经检查：钢筋有¨/无¨质量证明书。复试合格¨/不合格¨，外观均有¨/无¨锈蚀、有¨/无¨污染，已¨/未¨清理干净；钢筋的品种、级别、规格、配筋数量、位置、间距符合¨/不符合¨设计要求；钢筋绑扎安装质量牢固¨/不牢固¨，有¨/无¨漏扣现象；保护层厚度符合¨/不符合¨要求。
检查结论： ¨同意 ¨不同意，修复后进行复查。
复查结论：

复查人： 复查日期：
杆件及基础施工方

现场代表：

日 期：
承建单位

现场代表：

日 期：
监理单位

监理工程师：

日 期：
建设单位

现场代表：

日 期：

混凝土浇筑检查记录表
编 号

序 号

工程名称

建设单位

监理单位

承建单位

杆件及基础施工方

验收项目
混凝土工程（基础浇注）
验收部位

验收依据：施工图纸及《钢筋混凝土施工规范》。
主要材料：混凝土。
现场检查影像记录

预埋件固定及PE管封口

固定螺栓与路面垂直测量（龙门架两个基坑预埋件需要仪器对准照片）

扁铁（照片要体现三根接地扁铁与竖直扁铁并联） 混凝土浇捣 1

法兰盘水平测量（要求同一点，两个方向垂直测量均水平） 覆膜养护（先抹平，再覆膜）
商砼检测报告作为附件

承建单位检查意见：
混凝土原材料有¨/没有¨复检试验报告，质量符合¨/不符合¨要求；混凝土有¨/没有¨配合比试验报告；商混随车报告要做成附件。
是¨/不是¨按照设计尺寸进行基础定位法兰盘固定情况，照片一张
;预埋管口有¨/没有¨用塑料纸或其它材料封口预埋管封口拍照
；混凝土浇捣照片一张加录像。浇筑完成抹平后照片一张，养护措施完成后一张。
是¨/不是¨密实, 有¨/没有¨空鼓，符合 ¨/不符合¨施工规范要求；基础钢筋笼是¨/不是¨临时固定,确保钢筋笼的基础顶板平面水平,即用水平尺在基础顶板垂直两个方向测量法兰盘水平测量o张
,观察其气泡是¨/不是¨居中；几何尺寸符合¨/不符合¨设计要求预埋件中心与路面垂直情况一张，龙门架-两个基坑中心对齐情况一张。
；基础面是¨/不¨高于地平面omm~lomm表面平整度符合基础面与路面落差一张不超oomm
¨/不符合¨施工质量验收规范要求。
监理单位检查意见：
混凝土原材料有¨/没有¨复检试验报告，质量符合¨/不符合¨要求；混凝土有¨/没有¨配合比试验报告；是¨/不是¨按照设计尺寸进行基础定位;预埋管口有¨/没有¨用塑料纸或其它材料封口；混凝土浇捣是¨/不是¨密实, 有¨/没有¨空鼓，符合 ¨/不符合¨施工规范要求；基础钢筋笼是¨/不是¨临时固定,确保钢筋笼的基础顶板平面水平,即用水平尺在基础顶板垂直两个方向测量,观察其气泡是¨/不是¨居中；几何尺寸符合¨/不符合¨设计要求；基础面是¨/不¨高于地平面omm~lomm表面平整度符合¨/不符合¨施工质量验收规范要求。
验收结论：
¨同意隐蔽 ¨不同意，修复后进行复查。
杆件及基础施工方

现场代表：

日 期：
承建单位

现场代表：

日 期：
监理单位

监理工程师：

日 期：
建设单位

现场代表：

日 期：
