河道断面素材课件.pptx

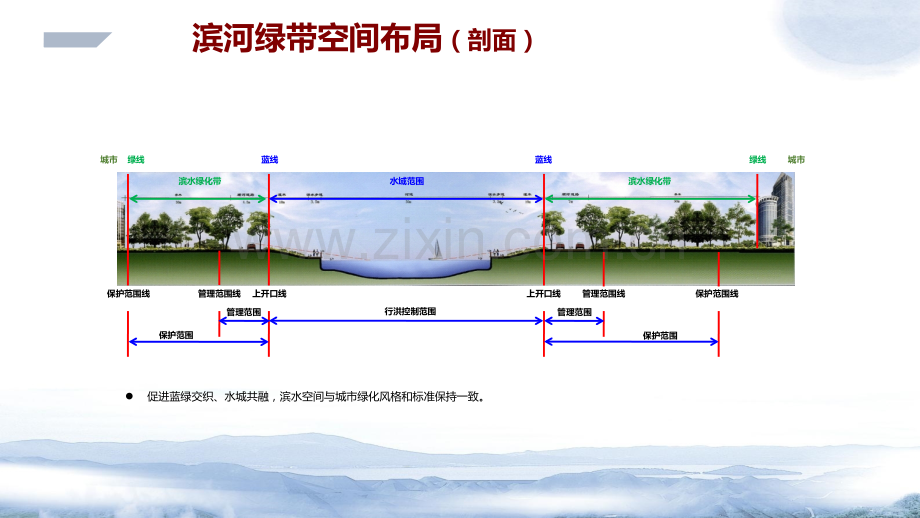

河道断面素材河道断面素材滨河绿带空间布局（剖面）蓝线绿线蓝线绿线上开口线管理范围线保护范围线水域范围滨水绿化带滨水绿化带上开口线管理范围线保护范围线行洪控制范围管理范围管理范围保护范围保护范围城市城市l促进蓝绿交织、水城共融，滨水空间与城市绿化风格和标准保持一致。A 生活游憩型景观功能区生活游憩型景观功能区B 商务休闲型景观功能区商务休闲型景观功能区典型断面4巡河路河坡河道河坡巡河路步道步道合流廊道浅水湾浅水湾回填土种植土淤泥土种植土回填土子槽合流廊道景观亭巡河路巡河路l 合流廊道，集中收集，延期处理。l 生物净化，水中梯田增加水生植物生长空间。l 防洪安全，解决局部防洪不达标的问题。l 生态修复，岸坡梯田柔化护岸，增加绿量。l海绵模式，水多则蓄，水少则释。l 亲水设施，林荫亲水步道贯通，丰富亲水空间层次。l 管理便利，为日常维护提供足够的运转场地。白孔雀艺术世界人行桥护岸设计-德胜门（1+345）北中轴路（2+600）北中轴路（北中轴路（2+600）小街桥（小街桥（5+300）护岸设计-护岸大样护岸大样北护城河生态护岸设计北护城河生态护岸设计 护岸设计-亮亮马马河河生生态态护护岸岸设设计计亮马河生态护岸设计亮马河生态护岸设计凉水河生态护岸设计凉水河生态护岸设计D 城市郊野自然原生型功能区城市郊野自然原生型功能区以萧太后河道为中轴线向外辐射进行横向划分-（1）道路绿地区段：靠市政道路的外围区域以密植为主，局部节点区域敞开，形成有开有合，疏密结合的浓荫道路景观。（2）河坡区段：植物配置以自然组团、片林及大树草坡的绿化形式为主。重要节点选用冠大浓荫树形优美的大规格乔木，下木采用花灌木及缀花地被穿插融合，注重色彩搭配和花期的连续性。营造丰富多彩的空间形态。（3）浅水湾及水位消落区段：河道两侧结合防汛、泄洪要求以开敞空间为主。河岸护坡上种植成片的易养护的耐水湿植物为主，只在局部点缀少量耐水淹的乔木。道路绿地区段河坡区段浅水湾及水位消落区段道路绿地区段河坡区段整体空间分析种植设计河道治理意向效果图河道治理意向效果图规划绿化范围规划河道范围规划绿化范围设计构思设计理念设计理念：“水林结合”采用生态驳岸的设计理念，打破绿带和河道的明显界限，设计自然缓坡，浅滩湿地，最终形成自然驳岸、缓坡入水的效果，水、林有机的结合起来，打造一条水绿交融的生态廊道。浅滩、深潭、种植岛等半自然化的人工形态，既增添了自然美感，又可以利用河流形态的多样性来改善生境的多样性，从而改善生物群落的多样性。萧太后河环球影城段改线工程景观设计护岸设计-松林闸上游松林闸上游自然风光段典型剖面巡河路服务通道坡面绿化植生渗蓄沟溪流（开挖子槽）坡面绿化超级堤（子槽土方填筑）巡河路植生渗蓄沟浅水湾浅水湾坡面绿化（二期子槽土方填筑）左岸大孔砼亲水园路、路侧大孔渗滤砌块挡墙、坡内外绿化及外侧渗滤沟水面北运河甘棠闸榆林庄闸（紫色主题）浅水湾：宽度20m。根据高程不同种植观赏水生植物，以芦苇、千屈菜、慈姑为主，净化水质。河道护坡：宽度5m。选用灌草花组合。高羊茅、蜀葵、小冠花、石竹、波斯菊混播。巡河路内侧生态过渡带：宽度6m。观赏地被为主，辅助种植低矮灌木。选用榆叶梅、锦带等。巡河路外侧：每2000m种植两株落叶阔叶树。选用紫花泡桐。堤顶两侧：平均宽度10m。行道树分区种植国槐、垂柳、千头椿、紫花泡桐等。树下采用绿篱，每200m更换品种。其余区域采用自然式种植，选用紫叶桃、紫叶李、丁香、沙地柏、紫花地丁、二月兰等品种。堤坡：平均宽度20m。选用护坡植被+低矮灌木。主要品种：沙棘、荆条、胡枝子、小冠花、波斯菊、紫菀、石竹、紫松果菊。连翘、黄刺玫、珍珠梅、黑心菊、赛菊芋、孔雀草、野菊、宿根花菱草。堤路管理范围：对现状绿化补种，主要以观赏地被为主的草种，如狼尾草、狗尾草等。榆林庄闸市界（红粉色主题）浅水湾：宽度20m。根据高程不同种植观赏水生植物，以芦苇、黄菖蒲、慈姑为主，净化水质。河道护坡：宽度5m。选用灌草花组合。高羊茅、绣线菊、紫菀、尾穗苋、假龙头、蜀葵、小冠花、锦葵、花葵混播。巡河路内侧生态过渡带：宽度6m。观赏地被为主，辅助种植低矮灌木。选用丁香、碧桃等。巡河路外侧：每2000m种植两株落叶阔叶树。选用千头椿。堤顶两侧：平均宽度10m。行道树分区种植元宝枫、垂柳、千头椿、馒头柳等。树下采用绿篱，每200m更换品种。其余区域采用自然式种植，选用樱花、碧桃、锦带、珍珠梅、波斯菊、白三叶等品种。堤坡：平均宽度20m。选用护坡植被+低矮灌木。主要品种：紫丁香、硫华菊、黑心菊、金鸡菊、野菊、宿根花菱草。紫穗槐、沙棘、荆条、波斯菊、蜀葵、麦仙翁、假龙头、藿香蓟、锦葵。紫丁香、红瑞木、天人菊、矢车菊、蜀葵、尾穗苋、高雪轮。堤路管理范围：对现状绿化补种，主要以观赏地被为主的草种，如狼尾草、狗尾草等。温榆河岸坡绿化主河槽减渗+护底岸坡防护（至20年水位）岸坡防护（至20年水位）泃河浅水湾园路岸坡绿化主河槽浅水湾园路岸坡绿化E 历史文化型景观功能区历史文化型景观功能区湿地湿地溪流风景路风景路园路社会路社会路湿地型河道l湿地型河道的展示，以水系两侧规划绿化带为基底，局部建设湿地，形成独特的侧向跌水景观，通过绿坡上的溪流进入河流，使河水流动起来，既实现了水体的净化，又呈现了别样的风景，同时河段两岸设置连贯的风景路，让游人穿梭其中，亲水、玩水、观水尽在其中。湿地体验区节点3“香洲唱晚”剖面图1-1剖面图湿地岛屿大样图10年一遇洪水位线设计河底线0.0-0.2水面种植土保护层减渗层沙土层整地0.0-0.2-0.7110.51.0水生植物生态岛44公厕堤外坡绿化带6m车行道2.5m绿道堤内坡绿化带绿化隔离带 绿化隔离带木栈桥生态岛引水上滩浅水湾浅水湾设计上开口线设计河底-0.7生态岛宣传廊园路园路廊架5.7 5.7 各园与主河槽的关系各园与主河槽的关系湿地展示园滨河文化园湿地涵养段典型剖面巡河路服务通道坡面绿化植生渗蓄沟溪流（开挖子槽）河床湿地河床湿地坡面绿化巡河路植生渗蓄沟浅水湾浅水湾坡面绿化（子槽土方填筑）营造溪流、河床湿地、左岸多孔砼亲水园路、路侧大孔渗滤砌块挡墙、坡外土方填筑、坡内外绿化及外侧渗滤沟中心绿核段典型剖面一巡河路外移服务通道坡面绿化表流湿地溪流（开挖子槽）服务通道坡面绿化超级堤（子槽土方填筑）巡河路植生渗蓄沟植生护岸植生护岸潜流湿地 栈道一二期分界线一期子槽开挖，右岸填筑超级堤，营造溪流景观、两岸亲水园路，二期左岸巡河路外移，形成绿芯的潜流和表流湿地，营造大水面景观。水面巡河路恢复河道生境实现河道纵向、横向、竖向三向连通，从河底、滩地、岸坡、坡顶实施立体生态修复，恢复河道自然景观。金鱼藻群丛芦苇群丛自行车道芦苇驳岸处水生植物种植 驳岸上位于常水位之上和河道相邻的区域，一般种植湿生植物为主，其植株根茎部及以上部分不宜长期浸泡在水中的植物。如蒲苇、千屈菜等，这些植物在驳岸边进行取点片植效果尤佳。驳岸入水区域内，可采用片植、块植、点植的方式种植各类挺水植物，如千屈菜、黄菖蒲、水葱等。通过各类水生植物色彩或色彩组合形成一定的表现主题和旋律感。如大片紫红色（千屈菜）和明黄色（黄菖蒲），能形成一种强烈的对比，视觉冲击力强，使游人流连忘返。金鱼藻/黑藻、睡莲、菖蒲/水葱千屈菜拂子茅草甸自行车道疏林草地种植设计河道内水生植物种植河道宽阔的水面处，可种植以睡莲为主的浮叶植物群落。睡莲群落可集中布置于人工湿地区宽水面浅水区域；在种植浮叶植物如睡莲之前，要注意水面的叶片所占面积一般不能超过三分之一，以便水下植物能进行良好的光合作用。金鱼藻群落则可分布于流动水区域，水流的形成带动水草的飘动，观赏效果优雅而富有律动，而且跌水可增加水中的含氧量，有利于这类植物的生长。香蒲群丛金鱼藻/睡莲河道金鱼藻/睡莲香蒲群丛耐水湿乔灌木自行车道种植设计北护城河暗沟出口新街口大街段横断面图11观山听水区节点2“九曲环翠”剖面图1-1剖面图现状绿地堤外坡绿化带6m车行道2.5m绿道堤内坡绿化隔离带绿化隔离带木栈桥九曲溪引水上滩地园路上开口线河底线绿化带设计河底河底坑塘溪流做法图10年一遇洪水位线设计河底线0.0-0.2-0.7水面种植土保护层减渗层沙土层整地0.0-0.2-0.737标准植物配置模式堤内坡堤顶堤外坡滩地河底60设计河底线堤顶堤内坡滩地河底堤外坡草本草本:二月兰、波斯菊、苜蓿、萎陵菜、蒲公二月兰、波斯菊、苜蓿、萎陵菜、蒲公英等草本组合英等草本组合水生湿生植物：千屈菜、红廖、香蒲、芦苇、水生湿生植物：千屈菜、红廖、香蒲、芦苇、柳枝等柳枝等堤内坡以护坡地被组合为主；堤内坡以护坡地被组合为主；局部根据景点设置点缀花灌木；局部根据景点设置点缀花灌木；现状长势好的杨树保留现状长势好的杨树保留行道树（旱行道树（旱柳柳/垂柳）垂柳）+观赏草（狼观赏草（狼尾草、细叶尾草、细叶芒等）芒等）堤外坡以垂柳、杨树、国槐、油堤外坡以垂柳、杨树、国槐、油松等为主形成外围防护林带，点松等为主形成外围防护林带，点缀花灌木。缀花灌木。设计河底线现状河底(3)燕莎流金(4)世纪浸芳左岸左岸(4)世纪浸芳右岸右岸(5)朝阳涌锦左岸左岸(5)朝阳涌锦右岸右岸典型断面1河床修复、滩地修复、护岸修复、堤坡修复、堤顶修复河床修复滩地修复护岸修复堤顶修复滩地修复护岸修复堤顶修复堤坡修复堤坡修复河床修复：下挖子槽，形成溪流水面景观，营造生境群落的通道，丰富断面形式形成浅水湾区，种植水生植物滩地修复：通过覆土种植花草地被软化硬质河底，局部形成深浅潭的湿地形式，供鸟类、两栖动物和昆虫栖息。护岸修复：采用新技术运用形态各异的生态护岸，种植芦苇、柳枝、菖蒲等水生植物，形成自然的水陆过渡带。堤坡和堤顶修复：堤顶修复与道路绿化带结合，在堤顶种植高大乔木和灌木柳、连翘、棣棠等灌木，形成篱状围合空间，同时过滤客水。BE渗滤植生砌块+扦插柳枝护岸服务通道坡面防护堤外防护河流的横向连通性l生态护岸形成浅水湾BE渗滤植生砌块+扦插柳枝护岸充分发挥浅水湾的功能和作用浅水湾空心连锁砖典型断面2子槽生态护岸生态护岸服务通道坡面防护服务通道坡面防护堤外防护坡面防护渗蓄沟渗蓄沟河流的竖向连通性自然基质河床，保证竖向的水流交换。典型断面3溪流河段主要通过底层埋于土下的铅丝石笼垫保证河道防洪的要求，表面通过回填种植土，点缀当地的块石、卵石、仿木桩等自然材料，形成浅滩、深潭的溪流效果。一轴一扇相承、五区十景相依、两湖联动相融、琴音秀水相映平谷南大门琴音湖文化主题公园景观设计140米60米60米340米设计水边线浅水湾边线设计水边线浅水湾边线l标准横断面一轴一扇相承、五区十景相依、两湖联动相融、琴音秀水相映平谷南大门琴音湖文化主题公园景观设计l左岸标准断面上覆种植土50cm块石护坡浅水湾生态岛浅水湾砂砾石保护层30cm粘土层50cm(现场表层土)防渗层一轴一扇相承、五区十景相依、两湖联动相融、琴音秀水相映平谷南大门琴音湖文化主题公园景观设计l右岸标准断面格栅石笼50cm砂砾石保护层30cm粘土层50cm上覆种植土50cm块石护坡浅水湾生态岛浅水湾防渗层设计断面生态护岸大样生态护岸大样生态护岸大样生态护岸大样B B节点一大样图生态护岸大样生态护岸大样C C渔阳润蒲浅水湾浅水湾构筑蜿蜒岸线构筑蜿蜒岸线有利于冬季防冰有利于冬季防冰满足了亲水的安全要求满足了亲水的安全要求便于种植水生植物便于种植水生植物有供水生动物栖息和避难的场所有供水生动物栖息和避难的场所有利于防浪或船行波有利于防浪或船行波浅水湾、废物利用浅水湾、废物利用化腐朽为神奇化腐朽为神奇改硬质岸顶为柔性护坡、建水中绿岛改硬质岸顶为柔性护坡、建水中绿岛北京2008年奥运水上运动中心向阳闸库区环境整治工程既有砼衬砌上覆土植生
