配电站二次施工模板.docx

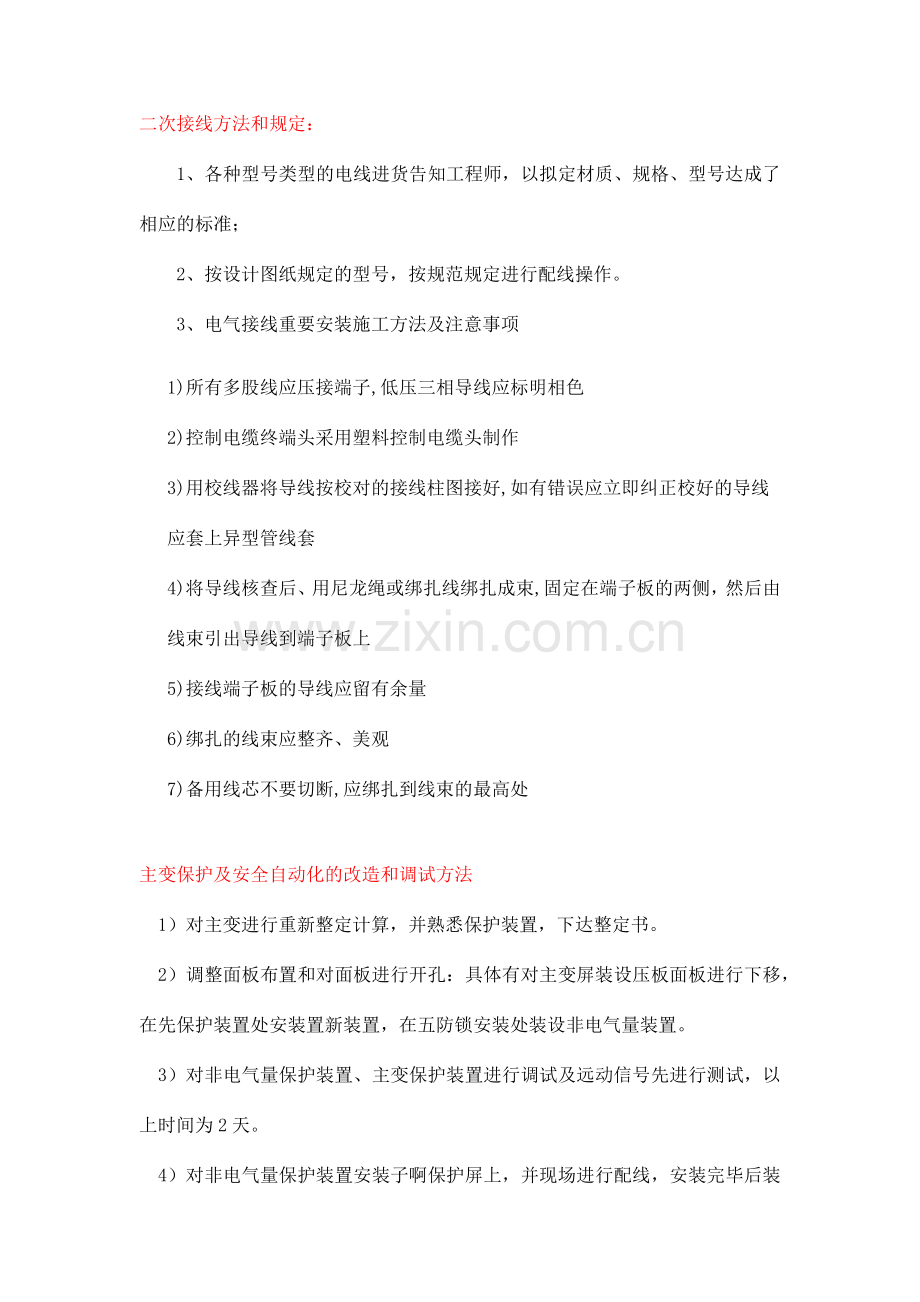

二次接线方法和规定：
1、各种型号类型的电线进货告知工程师，以拟定材质、规格、型号达成了相应的标准；
2、按设计图纸规定的型号，按规范规定进行配线操作。
3、电气接线重要安装施工方法及注意事项
1)所有多股线应压接端子,低压三相导线应标明相色
2)控制电缆终端头采用塑料控制电缆头制作
3)用校线器将导线按校对的接线柱图接好,如有错误应立即纠正校好的导线应套上异型管线套
4)将导线核查后、用尼龙绳或绑扎线绑扎成束,固定在端子板的两侧，然后由线束引出导线到端子板上
5)接线端子板的导线应留有余量
6)绑扎的线束应整齐、美观
7)备用线芯不要切断,应绑扎到线束的最高处

主变保护及安全自动化的改造和调试方法
1）对主变进行重新整定计算，并熟悉保护装置，下达整定书。
2）调整面板布置和对面板进行开孔：具体有对主变屏装设压板面板进行下移，在先保护装置处安装置新装置，在五防锁安装处装设非电气量装置。
3）对非电气量保护装置、主变保护装置进行调试及远动信号先进行测试，以上时间为2天。
4）对非电气量保护装置安装子啊保护屏上，并现场进行配线，安装完毕后装置不投电源。

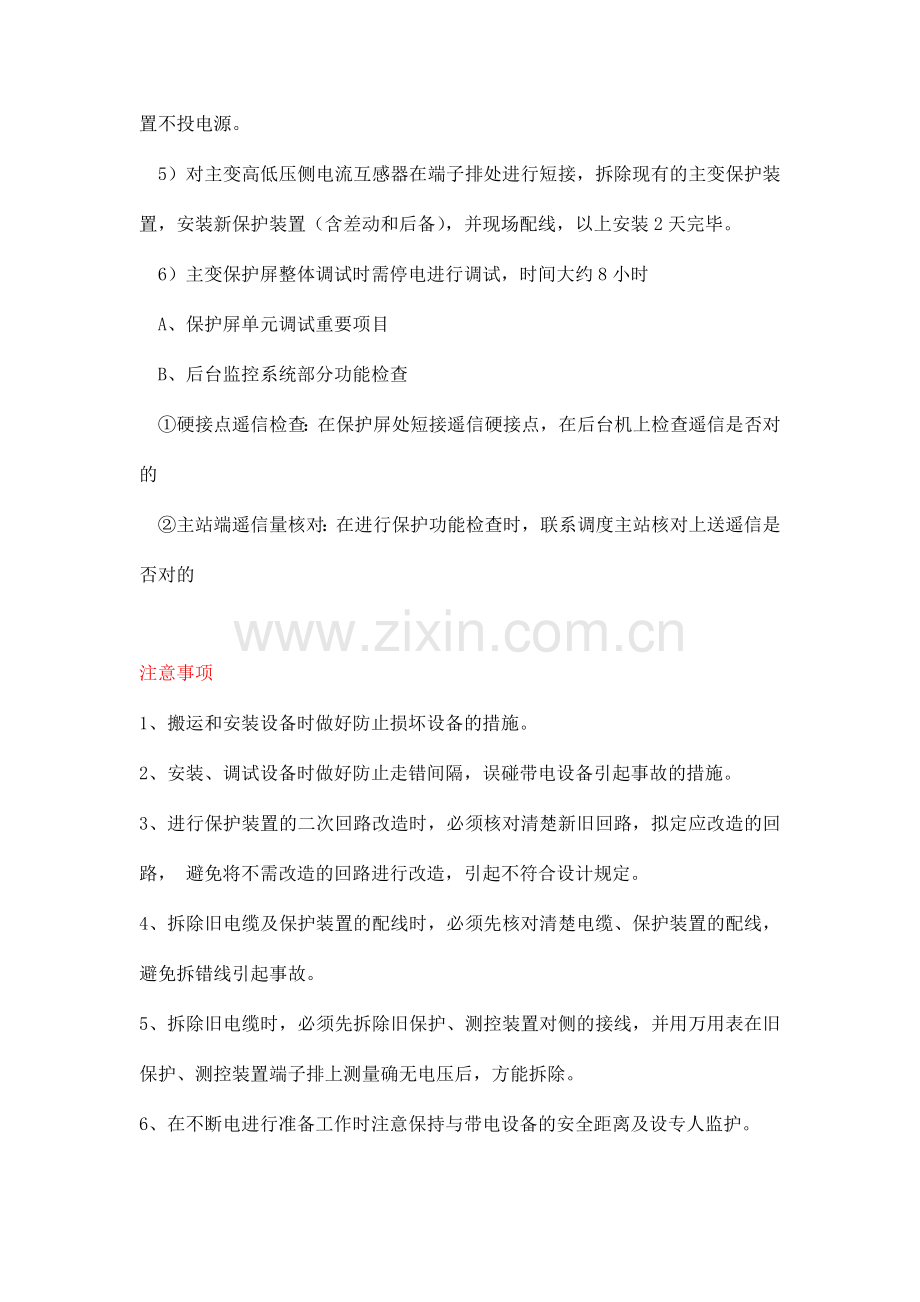

5）对主变高低压侧电流互感器在端子排处进行短接，拆除现有的主变保护装置，安装新保护装置（含差动和后备），并现场配线，以上安装2天完毕。
6）主变保护屏整体调试时需停电进行调试，时间大约8小时
A、保护屏单元调试重要项目
B、后台监控系统部分功能检查
①硬接点遥信检查：在保护屏处短接遥信硬接点，在后台机上检查遥信是否对的
②主站端遥信量核对：在进行保护功能检查时，联系调度主站核对上送遥信是否对的

注意事项
1、搬运和安装设备时做好防止损坏设备的措施。
2、安装、调试设备时做好防止走错间隔，误碰带电设备引起事故的措施。
3、进行保护装置的二次回路改造时，必须核对清楚新旧回路，拟定应改造的回路， 避免将不需改造的回路进行改造，引起不符合设计规定。
4、拆除旧电缆及保护装置的配线时，必须先核对清楚电缆、保护装置的配线，避免拆错线引起事故。
5、拆除旧电缆时，必须先拆除旧保护、测控装置对侧的接线，并用万用表在旧保护、测控装置端子排上测量确无电压后，方能拆除。
6、在不断电进行准备工作时注意保持与带电设备的安全距离及设专人监护。

设备安装方案
1、按设计图纸规定，先将远动通信屏搬动到新加装的屏位基础1P位置上；在搬动排放时应有防倾倒措施。
2、调整其位置，使远动通信屏的四个面的水平度及垂直度误差应小于每米1.5mm。
3、用油芯笔画出螺栓的孔位；
4、将远动通信屏移开到屏位外；
5、用手提钻在基础槽钢上打孔；
6、将远动通信屏搬动到位，并调整其位置使其四个面水平度及垂直度误差应小于每米1.5mm。如达不到规定可在柜底,但规定垫块不得超过三块,垫块不得有松动。
7、并用螺栓将远动通信屏固定牢固；
8、用上述安装方法，分别将公用测控屏、＃1主变测控屏和110kV线路测控屏搬动到2P、3P和6P基础位置上进行安装。
9、调整各屏柜位置使其正面与其它屏体的正面在同一平面上，按部颁规范规定屏柜
的垂直度误差应小于每米1.5mm,成列柜顶水平度误差不大于5mm，成列柜面水平度误差小于5mm，柜间接缝小于2mm。
10、如达不到规定可在柜底垫上垫块,但规定垫块不得超过三块,垫块不得有松动。
11、屏体的各安装规定满足后，用连柜螺栓将柜体与相邻的柜体连接紧固，并用螺栓 将柜体与基础槽钢连接固定牢固。
12、用100mm2以上绝缘铜线分别将各屏柜的保护装置的接地铜排连接好，并首端或尾 端与接地线一点连接。
13、用100mm2以上绝缘铜线分别将各屏柜的外壳的接地铜排连接好，并首端、尾端与 两端接地线两点连接。
14、其他各屏的安装，先将旧屏体拆除后，按照上述的方法进行安装。

二次电缆敷设及接地安装保护
1、敷设控制电缆的组织者、指挥者应有周密计划，对电缆型号、电压规格进行复查是否符合电缆清册规定。
2、电缆敷设时应尽量避免交叉，不同单元的电缆应尽量分开，电缆在支架上由上至下的敷设顺序：从高压至低压的电力电缆，从强电至弱电的控制电缆、信号电缆和通信电缆。
3、施放电缆的带头人要清楚各设备的具体位置。负责放电缆的人要注意检查电缆是 否有损伤。
4、电缆在屏的一端决定位置并留有足够的长度后，由该端向另一端在支架上整理排列。拟定另一端长度截断，立即挂牌。
5、电缆转弯处弯曲半径不得小于该电缆直径的10倍。
6、屏间电缆应统一排列在电缆层最上层支架上。
7、屏上的电缆固定既要考虑该电缆在端子排上接线位置，又要考虑减少交叉排列整
8、电缆施放时要作绝缘检查。

电缆外壳护层的接地：
1、从户内到户内的电缆采用单屏蔽电缆，规定屏蔽层两端可靠接地，接地线应选用单塑多股铜芯镀锡4mm2电线。
2、户外至户内的控制电缆为双屏蔽型、外屏蔽层裸铜丝两端均接地。户外端用一根2.5 mm2单塑多股铜芯线引出接地，只和外屏蔽层裸铜丝焊接，内屏蔽层铜带不接地。户内端内、外屏蔽层铜带与铜丝用4 mm2单塑多股铜芯镀锡电线引出接地。

3、当户外至户外的电缆设计也采用双屏蔽电缆时，对用于电流互感器，电压互感器的屏蔽电缆，规定象户外至户内电缆同样，外层两端接地，内蔽屏层在远CT、PT本体接地（即断路器端子箱侧）。

控制电缆头制作
1、电缆在屏、箱内固定后，一律在固定卡上端剥去聚氯乙烯护套和钢铠。钢铠与内衬层距离统一定为50mm，剥去内衬层。
2、电缆作头后要对电缆芯进行屏蔽层对芯线摇绝缘，并通过1000 伏耐压后方可接 线。
 3、电缆芯以每条电缆为单位拉直、排列、扎紧、不准多条电缆扎在一起。电缆备用芯应分上、下留用，并有足够的长度。
