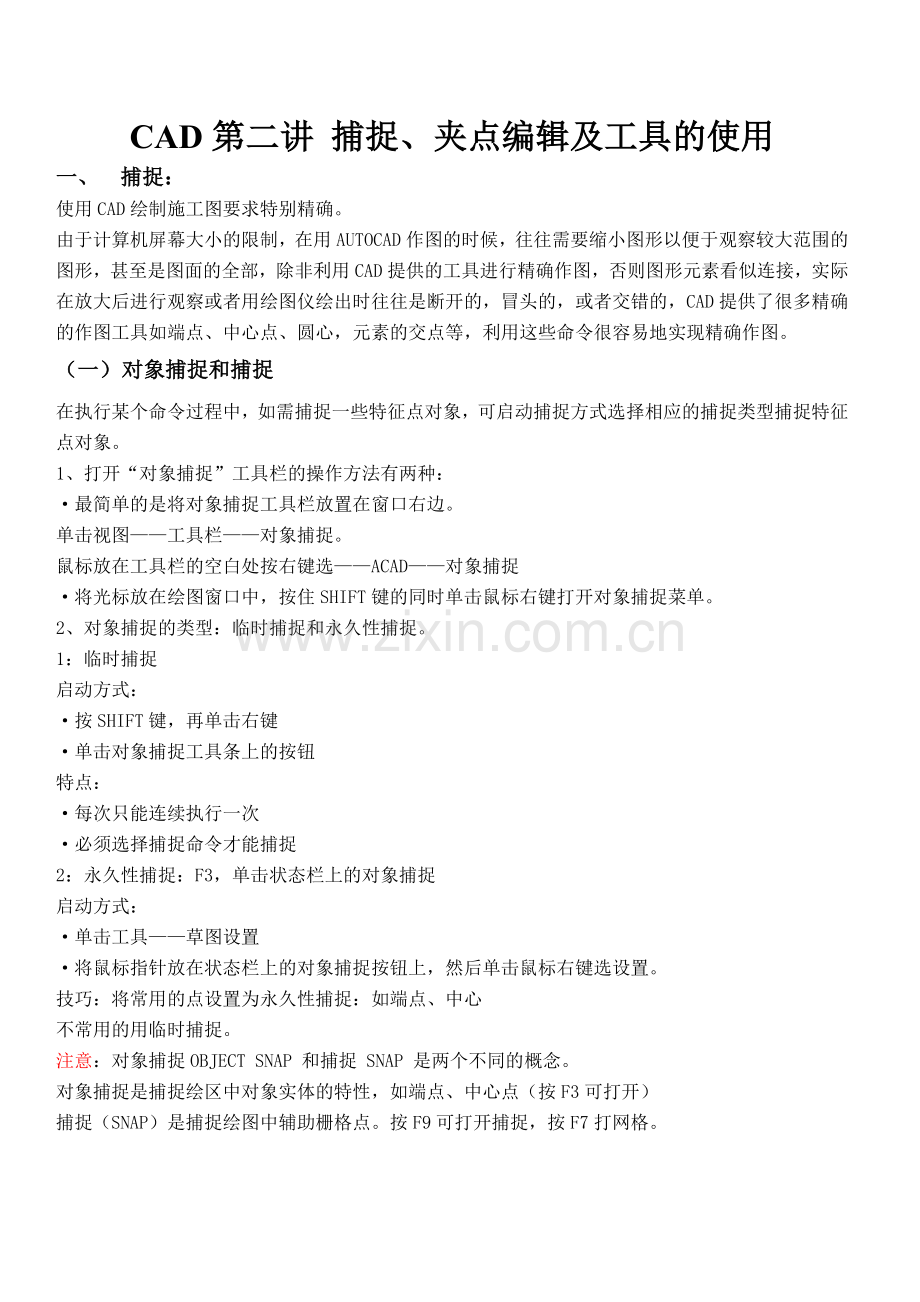

CAD第二讲 捕捉、夹点编辑及工具的使用
一、 捕捉：
使用CAD绘制施工图要求特别精确。
由于计算机屏幕大小的限制，在用AUTOCAD作图的时候，往往需要缩小图形以便于观察较大范围的图形，甚至是图面的全部，除非利用CAD提供的工具进行精确作图，否则图形元素看似连接，实际在放大后进行观察或者用绘图仪绘出时往往是断开的，冒头的，或者交错的，CAD提供了很多精确的作图工具如端点、中心点、圆心，元素的交点等，利用这些命令很容易地实现精确作图。
（一） 对象捕捉和捕捉
在执行某个命令过程中，如需捕捉一些特征点对象，可启动捕捉方式选择相应的捕捉类型捕捉特征点对象。
1、打开“对象捕捉”工具栏的操作方法有两种：
·最简单的是将对象捕捉工具栏放置在窗口右边。
单击视图——工具栏——对象捕捉。
鼠标放在工具栏的空白处按右键选——ACAD——对象捕捉
·将光标放在绘图窗口中，按住SHIFT键的同时单击鼠标右键打开对象捕捉菜单。
2、对象捕捉的类型：临时捕捉和永久性捕捉。
1：临时捕捉
启动方式：
·按SHIFT键，再单击右键
·单击对象捕捉工具条上的按钮
特点：
·每次只能连续执行一次
·必须选择捕捉命令才能捕捉
2：永久性捕捉：F3，单击状态栏上的对象捕捉
启动方式：
·单击工具——草图设置
·将鼠标指针放在状态栏上的对象捕捉按钮上，然后单击鼠标右键选设置。
技巧：将常用的点设置为永久性捕捉：如端点、中心
不常用的用临时捕捉。
注意：对象捕捉OBJECT SNAP 和捕捉 SNAP 是两个不同的概念。
对象捕捉是捕捉绘区中对象实体的特性，如端点、中心点（按F3可打开）
捕捉（SNAP）是捕捉绘图中辅助栅格点。按F9可打开捕捉，按F7打网格。

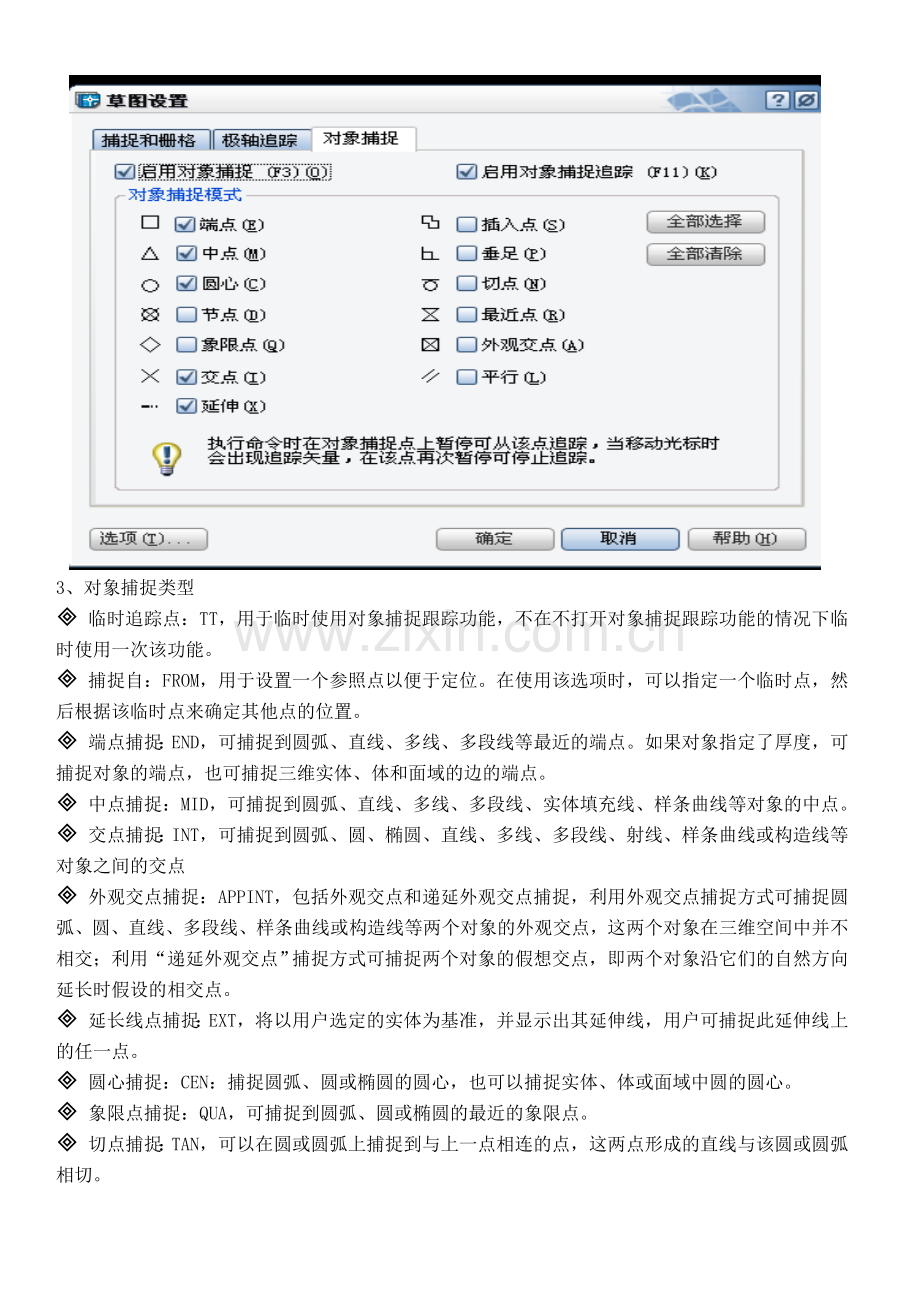

3、对象捕捉类型
³ 临时追踪点：TT，用于临时使用对象捕捉跟踪功能，不在不打开对象捕捉跟踪功能的情况下临时使用一次该功能。
³ 捕捉自：FROM，用于设置一个参照点以便于定位。在使用该选项时，可以指定一个临时点，然后根据该临时点来确定其他点的位置。
³ 端点捕捉：END，可捕捉到圆弧、直线、多线、多段线等最近的端点。如果对象指定了厚度，可捕捉对象的端点，也可捕捉三维实体、体和面域的边的端点。
³ 中点捕捉：MID，可捕捉到圆弧、直线、多线、多段线、实体填充线、样条曲线等对象的中点。
³ 交点捕捉：INT，可捕捉到圆弧、圆、椭圆、直线、多线、多段线、射线、样条曲线或构造线等对象之间的交点
³ 外观交点捕捉：APPINT，包括外观交点和递延外观交点捕捉，利用外观交点捕捉方式可捕捉圆弧、圆、直线、多段线、样条曲线或构造线等两个对象的外观交点，这两个对象在三维空间中并不相交；利用“递延外观交点”捕捉方式可捕捉两个对象的假想交点，即两个对象沿它们的自然方向延长时假设的相交点。
³ 延长线点捕捉：EXT，将以用户选定的实体为基准，并显示出其延伸线，用户可捕捉此延伸线上的任一点。
³ 圆心捕捉：CEN：捕捉圆弧、圆或椭圆的圆心，也可以捕捉实体、体或面域中圆的圆心。
³ 象限点捕捉：QUA，可捕捉到圆弧、圆或椭圆的最近的象限点。
³ 切点捕捉：TAN，可以在圆或圆弧上捕捉到与上一点相连的点，这两点形成的直线与该圆或圆弧相切。
³ 垂足捕捉：PER，捕捉与圆弧、圆、构造线、直线、多线、多段线、射线、实体或样条曲线等正交的点，也可以捕捉到对象的外观延伸垂足。
³ 平行捕捉：PAR，可以绘制与某直线平行的直线。
³ 插入点捕捉：INS，可以捕捉到块、文字、属性或属性定义等的插入点。
³ 节点捕捉：NOD，捕捉以POINT命令绘制的点或DIVIDE命令和MEASURE命令放置的点对象
³ 最近点捕捉：NEA，捕捉对象与指定点距离最近的点。
（二）栅格（F7）和栅格捕捉（F9）
1、栅格：栅格显示在屏幕上的一个个等距点，用户可以通过数点或数行来确定对象的长度、位置和倾斜程度。
·显示/隐藏栅格：单击状态栏上“栅格”按钮
F7
缺省栅格间距，X、Y轴都是10
·调整栅格间距值：工具——草图设置——捕捉和栅格
右击状态栏上的栅格——设置
栅格尺寸越小并且图形的显示越缩小，栅格越密，显示花费时间越长，当达到某个程度时，CAD将发出栅格太密不能显示的信息，并且拒绝显示栅格。
2、栅格捕捉
·栅格捕捉是捕捉绘图中辅助栅格点，十字光标只能在屏幕上做等距跳动，一次跳动的间距称为捕捉分辨率
·启动/关闭栅格捕捉：F9
单击状态栏上“捕捉”按钮
缺省栅格间距，X、Y轴都是10
·设置栅格捕捉间距：工具——草图设置——捕捉和栅格
右击状态栏上的捕捉——设置
（三）极轴追踪F10
当前点的角度位置追踪，使用前用户应先设置所要使用的角度
工具——草图设置——极轴追踪
右击状态栏上极轴——设置——
·启用极轴追踪：打开或关闭自动捕捉追踪功能
·极轴角设置：设置自动捕捉追踪的极坐标角度
·增量角：设置极坐标追踪角度增量
·附加角：可允许用户附加极坐标追踪角度增量
·新建：添加新的极坐标追踪角度增量
·删除：删除用户添加的极坐标追踪角度增量
·对象捕捉追踪设置：设置自动捕捉追踪方式
·仅正交追踪：极坐标追踪角度增量为90度，即只能在水平线和垂直线方向建立临时捕捉追踪线。
·用所有极轴角设置追踪：以所设置的极坐标角度增量追踪极坐标点
·极轴角测量：设置坐标系
·绝对：采用绝对坐标计量角度值
·相对上一段：以上一个角度为基准采用相对坐标计量角度。

二、 夹点编辑：
夹点是一些小方框，使用定点设备指定对象时，对象关键点上将出现夹点。可以拖动夹点直接而快速的编辑对象。
· 使用夹点模式
可以拖动夹点执行拉伸、移动、旋转、缩放或镜像操作。通过指定夹点模式选择要执行的编辑操作。
·打开夹点的步骤
1、 从“工具”菜单中选择“选项”在“选项”对话框的“选择”选项卡中选择“启用夹点”。
2、OPTION
三、 工具的使用
1、 射线（RAY）绘制射线
RAY——指定起点——单击即可绘制多条射线，按ESC结束绘制
2、创建多段线
绘图——多段线
绘图工具栏上多段线按钮
命令行：PLINE
绘制由若干直线和圆弧连接而成的不同宽度的曲线或折线，而且无论该多段线中含有多少条直线或圆弧，它们都是一个实体
3、圆形
4、圆弧
绘图——圆弧
绘图工具栏上圆弧按钮
命令行：ARC
绘制圆弧线
国家标准：窗口的尺寸，宽1.80米;高1.50米(单个)
宽1.50米;高1.50米(两个)
推拉门,高2米,宽1米.门垛:60毫米
5、圆环DONUT 绘制圆环
DONUT——指定圆环内径——指定圆环外径——指定中心点
如内径为0，即为实心圆
筒灯的绘制：DO——输入内径30，外径70，中心点50——
6、延伸EX
EX—回车—选择要延伸的对象
选中对象延伸，但前方必须有边界，否则不能延伸，按住SHIFT可以变修剪
7、格式刷MA
MA——选中源对象——选取目标对象
MA——选取源对象——S特性设置——选取目标对象
8、复制对象CO或CP
CO——选取对象——回车——指定基点，单击拖动至目标位置
CO——选取对象——回车——M——指定基点——单击拖动——重复多次
9、移动对象M
M——选取对象——回车——指定基点——单击拖动至目标位置
10、镜像MI 一个变两个，方向相反，用于对称图形
MI——选中对象——指定镜像线第一个基点——指定第二个基点——是否删除源对象——
11、缩放Z
Z——回车——A——回车
12、多线ML
ML——
三、 实例
绘制墙体、桌椅
