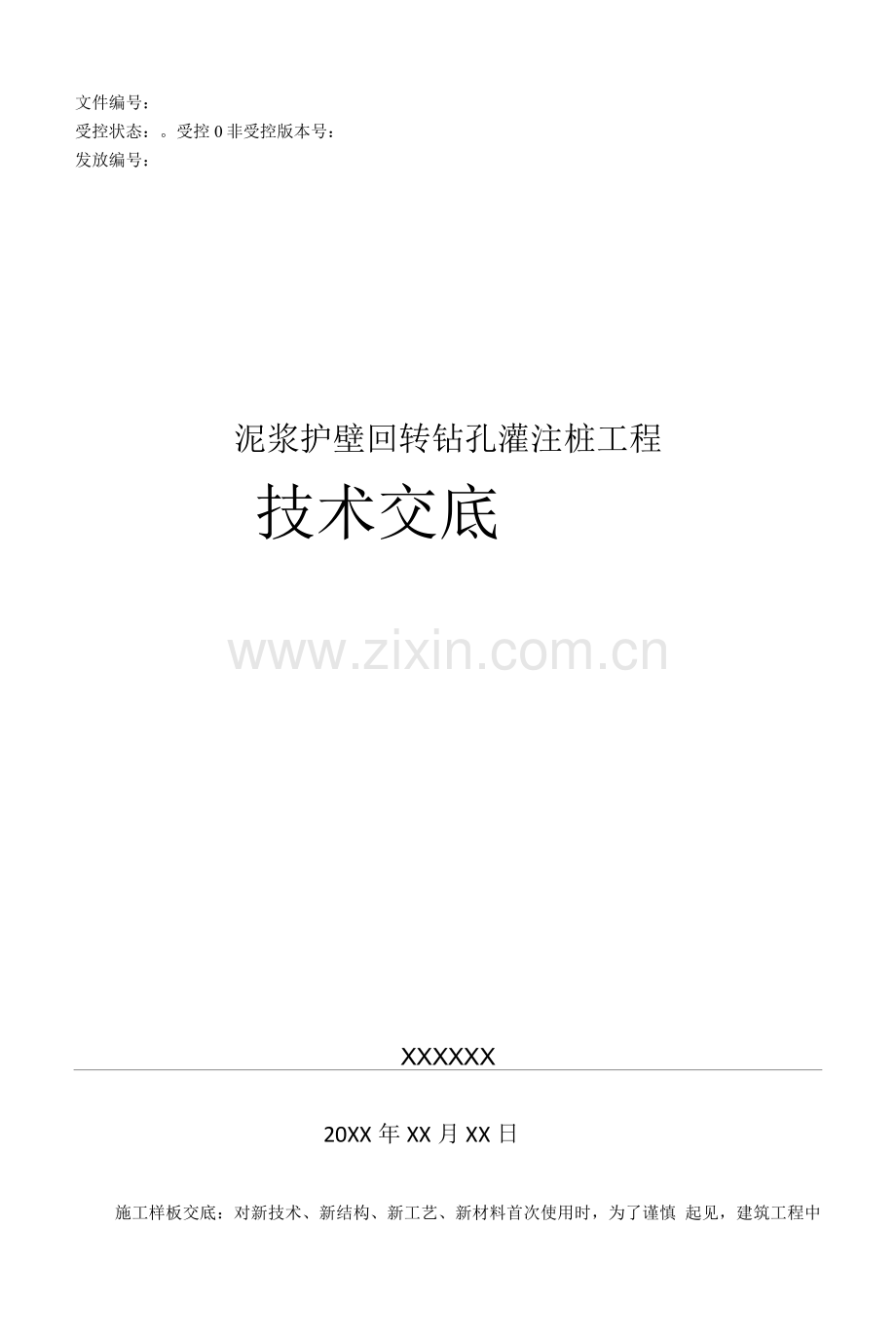

文件编号：受控状态：。受控0非受控版本号：发放编号：泥浆护壁回转钻孔灌注桩工程技术交底 XXXXXX20XX年XX月XX日施工样板交底：对新技术、新结构、新工艺、新材料首次使用时，为了谨慎 起见，建筑工程中的一些分局部项工程，常采用样板交底的方法。所谓样板交底，就是根据设计图纸的技术要求、在满足施工及验收标准的前 提下，在建筑工程的一个自然间、一根柱、一根梁、一道墙、一块样板上.由本 企业技术本平较高的老工人先做出到达优良品标准的样板，作为其他工人学习的 实物模型，使其他工人掌握操作要领，熟悉施工工艺操作步骤、质量标准。3、岗位技术交底一个分局部项工程的施工操作，是由不同的工种工序和岗位所组成的。如混 凝土工程，不单是混凝土工浇筑混凝土，事先进行支模，混凝土的配料及拌制, 混凝土水平与垂直运输之后才能在预定地区进行混凝土的灌筑，这一分项工程由 很多工种进行合理配合才行，只有保证这些不同岗位的操作质量，才能确保混凝 土工程的质量。有的施工企业制定工人操作岗位责任制，并制定操作工艺卡，根据施工现场 的具体情况，以书面形式向工人随时进行岗位交底，提出具体的作业要求，包括 平安操作方面的要求。六、考前须知1、技术交底必须在单位工程图纸综合会审的根底上进行，并在单位工程或 分部、分项工程施工前进行。技术交底应为施工留出适当的准备时间，并不得后 补。2、技术交底应以书面形式进行，并辅以口头讲解。交底人和被承受人应及 时履行交接签字手续，并应及时交资料员进行归档、妥善保存。3、技术交底应根据工程任务和施工需要，逐级进行操作工艺交底和施工安 全交底。4、承受交底人在承受技术交底时，应将交底内容搞清弄懂。各级交底要实 行工前交底、工中检查、工后验收，将交底工作落在实处点这免费下载施工技术 资料。5、技术交底要字迹工整，交底人、接交人要签字，交底日期、工程名称等 内容要写清楚。技术交底要一式三份，交底人接交人存档备一份。6、技术交底要具有科学性所谓科学性就是指依据正确、理解正确、交底正确。施工标准、规定、图纸、 图册及标准是编制技术交底的依据，关键是如何正确理解，结合本工程的实际, 灵活运用，必须使班组依据交底文件就能正确地施工。7、技术交底要具备操作性(1) 对施工结构的具体尺寸进行交底，建立施工图翻样制度，保证无论施 工到何位置，现场施工班组手里都有标注清楚、通俗易懂的施工大样图；(2) 技术交底要以”现场干的，就是交底中写的、画的”为指导思想，不能 发生班组施工自由发挥的情况出现，一旦发生漏项情况，班组立即通过一定的程 序反应得到解决。8、技术交底要具备实用性(1) 技术交底中不允许使用”按照设计图纸和施工及验收标准施工”及”宜 按”等词语，要在大样图的根底上，把设计图纸的控制要点写清楚，把标准的 重点条文表达在大样图和控制要点里；(2) 同时把要到达的具体质量标准写清楚，作为班组自检的依据，使施工 人员在开始施工时就是按照验收标准来施工，表达过程管理的思路，使施工人员变被动为主动。9、施工技术交底与施工组织设计、施工方案、作业指导书的不同点施工组织设计、施工方案、技术交底、作业指导书是几个不同层次的文件, 这几个文件中施组是整个工程的纲领性文件，施工方案应具有指导性，施工措施 是施工方案的一局部具体内容，技术交底是施工方案的延伸，应具有可操作性, 而作业指导书又可以说是技术交底的细化。作业指导书和技术交底的关系如施工方案和施工组织设计一样。一、施工准备（一）作业条件1、地上、地下障碍物都处理完毕，到达“三通一平”。施工用的临时设施准备 就绪。2、场地标高一般为承台梁的上皮标高，并已经过夯实或碾压。3、制作好钢筋笼。4、根据放出的轴线及桩位点，抄上水平标高木械，井经过验收签字。5、选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案。6、正式施工前要做成孔试验，数量不少于2根。（二）材料要求1、水泥：根据设计要求确定水泥品种、强度等级。2、砂：中砂或粗砂，含泥量不大于5%。3、石子：粒径为0. 53.2cm的卵石或碎石，含泥量不大于2%。4、水：使用自来水或不含有害物质的洁净水。5、粘土：可就地选择塑性指数IpN17的粘土。6、外加早强剂通过试验确定。7、钢筋：钢筋的品种、级别或规格必须符合设计要求，有产品合格证、出厂捡 验报告和进场复验报告。（三）施工机具盘旋钻孔机、翻斗车或手推车、混凝土导管、套管、水泵、水箱、泥浆池、混凝土搅拌机、平尖头铁锹、胶皮管、插人式振捣棒、线坠等。二、质量要求（一）混凝土灌注桩钢筋笼质量检验标准质量要求符合建筑地基根底工程施工质量验收标准（GB50202-2002）的规定。项序检查工程允许偏差或允许值（mm）主控 工程1主筋间距102多节桩锚固钢筋位置100一般 工程1钢筋材质检验设计要求2箍筋间距203白径+ 10（二）混凝土灌注桩的桩位偏差灌注桩的桩位偏差必须符合下表规定。桩顶标高至少要比设计标高高出0.5m。每浇注 50m3必须有I组试件，小于50m3的桩每根桩必须有I组试件。序 号成孔方法桩径允 许偏差（mm）垂直度 允许偏 差（mm）桩位允许偏差值（mm）13根单排桩基垂 直于中心线方向和 群桩根底的边桩条形桩基沿中心线 方向和群桩根底的 中间桩1泥浆护壁钻1000mm50 1000mm50100+0. 0111150+0. 01112套管成孔灌注桩500mm-20 500mm1001503干成孔灌注桩-201701504人工挖孔桩混凝土护壁+500. 550150钢套管护壁+5019桩顶标iWj (mm)+30, -50三、工艺流程钻孔机就位一钻孔一注泥浆一下套管一继续钻孔一排渣一清孔一吊放钢筋笼一射水清 底一浇筑混凝土一拔出导管一插桩顶钢筋。四、操作工艺(一)泥浆的制备和处理1、除能自行造浆的土层外，泥浆制备要选用高塑性粘土或膨润土。拌制泥浆要根 据施工机械、工艺及穿越土层进行配合比设计。2、泥浆护壁要符合以下规定（1）施工期间护筒内的泥浆面要高出地下水位LOm以上，在受水位涨落影 响时，泥浆面要高出最高水位1.5m以上。（2）在清孔过程中，要不断置换泥浆，直至浇筑混凝。（3）浇筑混凝土前，孔底500响以内的泥浆比重要小于1.25；含砂率W8%； 粘度28s。（4）在易产生泥浆渗漏的土层中要采取维持孔壁稳定的措施。3、废弃的泥浆、渣要按环境保护的有关规定处理。（二）钻孔机就位钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，要在机架上 或机管上作出控制的标尺，以便在施工中进行观测、记录。（三）钻孔及注泥浆调直机架挺杆，对好桩位（用对位圈），开动机器钻进，出土，到达一定深度（视土质和 地下水情况）钻孔，孔内注入事先调制好的泥浆，然后继续进钻。（四）下套管（护筒）1、钻孔深度到达5m左右时，提钻下套管。2、套管内径应大于钻头1 OOmmo3、套管位置要埋设正确和稳定，套管与孔壁之间要用粘土填实，套管中心与桩孔 中心线偏差不大于50mmo4、套管埋设深度：在粘性土中不小于1田，在砂土中不小于l.5n）,并要保持孔内 泥浆面高出地下Im以上。（五）继续钻孔防止表层土受振动坍塌，钻孔时不要让泥浆水位下降，当钻至持力层后，设计无特殊要 求时，可继续钻深Im左右，作为插入深度。在施工过程中经常测定泥浆相对密度。（六）孔底清理及排渣1、在粘土和粉质粘土中成孔时，可注入清水，以原土造浆护壁。排渣泥浆的相对 密度控制在1. 11.2。2、在砂土和较厚的夹砂层中成孔时，泥浆相对密度要控制在1.1-1. 3；在穿过砂 夹卵石层或容易坍孔的土层中成孔时，泥浆的相对密度要控制在1. 31. 5o3、吊放钢筋笼：钢筋笼放前要绑好砂浆垫块；吊放时要对准孔位，吊直扶稳，缓 慢下沉，钢筋笼放到设计位置时，要立即固定，防止上浮。（七）射水清底在钢筋笼内插入混凝土导管（管内有射水装置），通过软管与高压泵连接，开动泵水即射 出。射水后孔底的沉渣即悬浮于泥浆之中。（八）浇筑混凝土停止射水后，要立即浇筑混凝土，随着混凝土不断增高，孔内沉渣将浮在混凝土上面, 并同泥浆一同排回贮浆槽内。1、水下浇筑混凝土要连续施工，导管底端埋入混凝土的深度为0.8l.3n）,导管 的第一节底管长度N4m。2、混凝土的配制（1）配合比经试验室试配确定，试配强度比设计强度提高10%15%；（2）水灰比不宜大于0. 6；（3）有良好的和易性，在规定的浇筑期内，坍落度为160220mm；在浇筑 初期，为使导管下端形成混凝土堆，坍落度宜为140160niin；（4）水泥用量一般为350400kg/m3,砂率一般为45%50%。（九）拔出导管混凝土浇筑到桩顶时，要及时拔出导管。但混凝土的上顶标高一定要符合设计及标准要 求。（十） 插桩顶锅筋桩顶上的插筋一定要保持垂直插入，有足够锚固长度和保护层，防止插偏和插斜。（十一）试块留置同一配合比的试块，每班不得少于1组。每根灌注桩不得少于1组。（十二）冬、雨期施工1、不宜在冬期进行。2、雨天施工现场必须有排水措施，严防地面雨水流人桩孔内。要防止桩机移动, 以免造成桩孔歪斜等情况。五、成品保护1、钢筋笼在制作、运输和安装过程中，要采取措施防止变形。吊入桩孔内，要牢固确 定其位置，防止上浮。2、灌注桩施工完毕进行根底开挖时，要制定合理的施工顺序和技术措施，防止桩的位 移和倾斜。并要检查每根桩的纵横位置偏差。3、在钻孔机安装，钢筋笼运输及混凝土浇筑时，均要注意保护好现场的轴线桩，高程 桩，并经常予以核校。4、桩头外留的主筋插铁要妥善保护，不得任意弯折或压断。5、桩头的混凝土强度没有到达5MPa时，不得碾压，以防桩头损坏。六、要注意的质量问题1、泥浆护壁成孔时，发生斜孔、弯孔、缩孔和塌孔或沿套管周围冒浆以及地面沉陷等 情况，要停止钻进。经采取措施后，方可继续施工。2、钻进速度，要根据土层情况、孔径、孔深、供水或供浆量的大小、钻机负荷以及成 孔质量等具体情况确定。3、水下混凝土面平均上升速度不小于0.25m7h。浇筑前，导管中要设置球、塞等物隔 水，浇筑时，导管插入混凝土的深度不小于Im。4、施工中要经常测定泥浆密度，并定期测定粘度、含砂率和胶体率。泥浆粘度1822, 含砂率不大于4%8%,胶体率不小于90%o5、清孔过程中，必须及时补给足够的泥浆，井保持浆面稳定。6、钢筋笼变形：钢筋笼在堆放、运输、起吊、入孔等过程中，必须加强对操作工人的 技术交底，严格执行加固的技术措施。7、混凝土浇到接近桩顶时，随时测量顶部标高，以免过多截桩或补桩。技术交底文件编制标准一、技术交底分类1、什么是施工技术交底施工技术交底是建筑施工中很重要的一个技术管理的工作，是对施工方案的 完善和延续，也是施工质量事前控制的最后一个关口。其主要目的使参与建筑施 工的施工员与参建工人了解所承建的工程工程的特点、技术上的要求、施工顺序 及应注意的事项。2、施工技术交底的分类（1）施工组织设计交底 重点和大型工程施工组织设计交底：由施工由企业的技术负责人把主要设 计要求、施工措施以及重要事项对工程主要管理人员进行交底。其他工程施工组 织设计交底由工程技术负责人进行交底。 专项施工方案技术交底：由工程专业技术负责人负责，根据专项施工方案 对专业工长进行交底。（2）分项工程施工技术交底由专业工长对专业施工班组（或专业分包）进行交底。“四新”技术交底： 由工程技术负责人组织有关专业人员编制并交底。（3）设计变更技术交底设计变更技术交底：由工程技术部门根据变更要求，并结合具体施工步骤、 措施及考前须知等对专业工长进行交底。（4）测量工程专项交底由工程技术人员对测量人员进行交底。（5）平安技术交底负责工程管理的技术人员应当对有关平安施工的技术要求向施工作业班组、 作业人员进行交底。二、编制要求1、必须符合建筑工程施工标准、技术操作规程、质量验收标准工程质量评 定标准等相应规定。2、必须执行国家各项技术标准，包括计量单位和名称。3、符合与实现设计施工图中的各项技术要求。4、应符合和表达上一级技术领导技术交底中的意图和具体要求应符合和实 施施工组织设计或施工方案的各项要求，包括技术措施和施工进度等要求.5、对不同层次的施工人员，其技术交底深度与详细程度不同，也就是说对 不同人员其交底的内容深度和说明的方式要有针对性。6、技术交底应力求做到：主要工程齐全，内容具体明确、符合标准，重点 突出，表述准确，取值有据，必要时辅以图示。对工程施工能起到指导作用，具 有针对性、指导性和可操作性。7、技术交底中不应有“未尽事宜参照X X X X X （标准）执行”等类似内 容。施工技术交底由工程技术负责人组织，专业工长和/或专业技术负责人具体 编写，经工程技术负责人审批后，由专业工长和/或专业技术负责人向施工班组 长和全体施工作业人员交底。8、施工技术交底应在工程施工前进行。三、编制内容1、技术交底的编制格式(1) 工程概况工作内容和工作量(2) 质量、平安、进度、文明施工、环境保护等目标施工准备 材料准备；机具准备；作业条件及人员准备。(3) 操作工艺工艺流程；作业准备；施工工艺。(4) 质量标准主控工程；一般工程；质量控制点。(5) 成品保护平安与环境(6) 施工考前须知2、施工技术交底包括的内容(1) 施工单位总工程师向工程经理、工程技术负责人进行技术交底的内容 应包括以下几个主要方面： 工程概况和各项技术经济指标和要求；主要施工方法，关键性的施工技术及实施中存在的间题； 特殊工程部位的技术处理细节及其考前须知；新技术、新工艺、新材料、新结构施工技术要求与实施方案及考前须知; 施工组织设计网络方案、进度要求、施工部署、施工机械、劳动力安排与 组织；总包与分包单位之间互相协作配合关系及其有关问题的处理； 施工质量标准和平安技术；尽量采用本单位所推行的工法等标准化作业。(2) 工程技术负责人向单位工程负责人、质量检查员、平安员技术交底的 内容包括以下几个方面： 工程情况和当地地形、地貌、工程地质及各项技术经济指标；设计因纸的具体要求、做法及其施工难度； 施工组织设计或施工方案的具体要求及其实施步骤与方法； 施工中具体做法，采用什么工艺标准和本企业哪几项工法；关键部位及其 实施过程中可能遇到问题与解决方法；施工进度要求、工序搭接、施工部署与施工班组任务确定； 施工中所采用主要施工机械型号、数量及其进场时间、作业程序安排等问 题；新工艺、新结构、新材料的有关操作规程、技术规定及其考前须知； 施工质量标准和平安技术具体措施及其考前须知。(3) 专业工长向各作业班组长和各工种工人进行技术交底的内容： 侧重交清每一个作业班组负责施工的分局部项工程的具体技术要求和采 用的施工工艺标准或企业内部工法；分局部项工程施工质量标准； 质量通病预防方法及其考前须知；施工平安交底及介绍以往同类工程的平安事故教训及应采取的具体平安对策。四、编制重点1 土方工程(1) 地基土的性质与特点；各种标桩的位置与保护方法；(2) 挖填土的范围和深度，放边坡的要求，回填土与灰土等夯实方法及容 重等指标要求；地下水或地表水排除与处理方法；(3) 施工工艺与操作规程申有关规定和平安技术措施。2、砌筑工程砌筑部位；(1) 轴线位置;各层水平标高；(2) 门窗洞口位置；墙身厚度及墙厚变化情况；(3) 砂浆强度等级，砂浆配合比及砂浆试块组数与养护；各预留洞口和各专业预埋件位置与数量、规格、尺寸；(4) 砌体组砌方法和质量标准；质量通病预防方法，平安考前须知等。3、模板工程各种钢筋混凝土构件的轴线和水平位置，标高，截面形式和几何尺寸；(1) 支模方案和技术要求；支承系统的强度、稳定性具体技术要求；(2) 拆模时间；预埋件、预留洞的位置、标高、尺寸、数量及预防其移位的方法；(3) 特殊部位的技术要求及处理方法；质量标准与其质量通病预防措施，平安技术措施.4、钢筋工程所有构件中钢筋的种类、型号、直径、根数、接头方法和技术要求；(1) 预防钢筋位移和保怔钢筋保护层厚度技术措施；钢筋代换的方法与手续办理；(2) 特殊都位的技术处理；有关操作，特别高空作业往意事项；(3) 质量标准及质量通病预防措施，平安技术措施和考前须知。5、混凝土工程不同都位、不同标高混凝土种类和强度等级；(1) 其配合比、水灰比、塌落度的控制及相应技术措施；搅拌、运输、振捣有关技术规定和要求；(2) 混凝土浇灌方法和顺序，混凝土养护方祛；施工缝的留设部位、数量及其相应采取技术措施、标准的具体要求；(3) 大体积凝土施工温度控制的技术措施；防渗混凝土施工具体技术细节和技术措施实施方法；(4) 混凝土试块留置部位和数量与养护；须放各种预理件、预留洞位移具体技术措施，特别是机械设备地脚螺栓移位，在施工时提出具体要求；(5) 质量标椎和质量通病预防方法(由于混凝土工程出现质量问题一般比 较严重，在技木交底更应予以重视)，混凝土施工平安技术措施与节约措施。6、脚手架工程所用的材料种类、型号、数量、规格及其质量标准；(1) 架子搭设方式、强度和稳定性技术要求(必须到达牢固可靠的要求);架子逐层升高技术措施和要求；(2) 架子立杆垂直度和沉降变形要求；架子工程搭设工人自检和逐层平安检查都门专门检查；(3) 重要部位架子，如下撑式挑梁钢架组装与安装技术要求和检查方法；架子与建筑物联接方式与要求；(4) 架子撤除方法和顺序及其往意事项；架子工程质量标推和平安考前须知。7、楼地面工程各部位的楼地面种类、工程做法与技术要求、施工顺序、质量标准；(1) 新型楼地面或特殊行业(如播送电视)特定要求的施工工艺；楼地面质量标准及确保工程质量标准所采取的技术措施。8、屋面与防水工程(1) 屋面和防水工程的构造、型式、种类，防水材料型号、种类、技术性 能、特点、质量标准及考前须知；保温层与防水材料的种类和配合比、表观密度、厚度、操作工艺；(2) 基层的做法和根本技术要求，铺贴或涂刷的方法和操作耍求；各种节点处理方法；(3) 防渗混凝上工程止水技未处理与要求；操作过程中防护和防毒及其平安考前须知。9、装修工程(1) 各部位装修的种类、等级、做法和要求、质量标准、成品保护技术措 施；(2) 新型装修材料和有特殊工艺装修要求的施工工艺和操作步骤，与有关 工序联系穿插作业互相配合协作；平安技末措施，特别是外装修高空作业平安措施。五、实施方法1、会议交底施工单位总工程师向工程经理和技术负责人进行技术交底一般采用技术会 议交底形式。由建筑公司总工程师主持会议，公司技术科、平安检查科等有关科 室、工程经理、工程技术负责人等及各专业工程师等参加会议。将工程工程的施工组织设计或施工方案作专题介绍，提出实施具体方法和要 求，再由技术科对施工方案中的重点细节作详细说明，提出具休要求(包括施工 进度耍求)，由质量平安检查科对施工质量与技术平安措施作详细交底。2、书面交底工程技术负责人向各作业班组长和工人进行技术交底，应强调采用书面交底 的形式，这不仅仅是因为书面技术交底是工程施工技术资料中必不可少的，施工 完毕后应归档，而且是分清技术责任的重要标志。特别是出现重大质量事故与安 全事故时，是作为判明技术负责者的一个主要标志。
