建筑工地配电箱内配置

1、总箱——一级配电箱内配置
序号
名称
型号
额定电流
额定剩余
动作电流
分段时间
配置数量
备注
1
总断路器
DZ20Y—630／3300
630A

1
透明塑料外壳，可见分断点
2
分回路
漏电断路器
DZ20LE—400／3300
400A
30mA
≤0.2s
2

3
分回路
漏电断路器
DZ15LE—100／4901
100A
30mA
≤0.1s
1

4

5

6

7

8

9

10

备注

箱子规格800×1800×500 箱体厚度1.5
1、 漏电断路器DZ15LE—400／3901 用在现场弯曲机、调直机的配电箱上
2、 漏电断路器DZ15LE—100／3901 用在现场弯曲机、调直机的配电箱上
3、 断路器DZ20Y—225／3300 用在现场塔吊、对焊接、泵车开关箱上
4、 断路器DZ20Y—100／3300 用在现场二级配电箱分断路器上

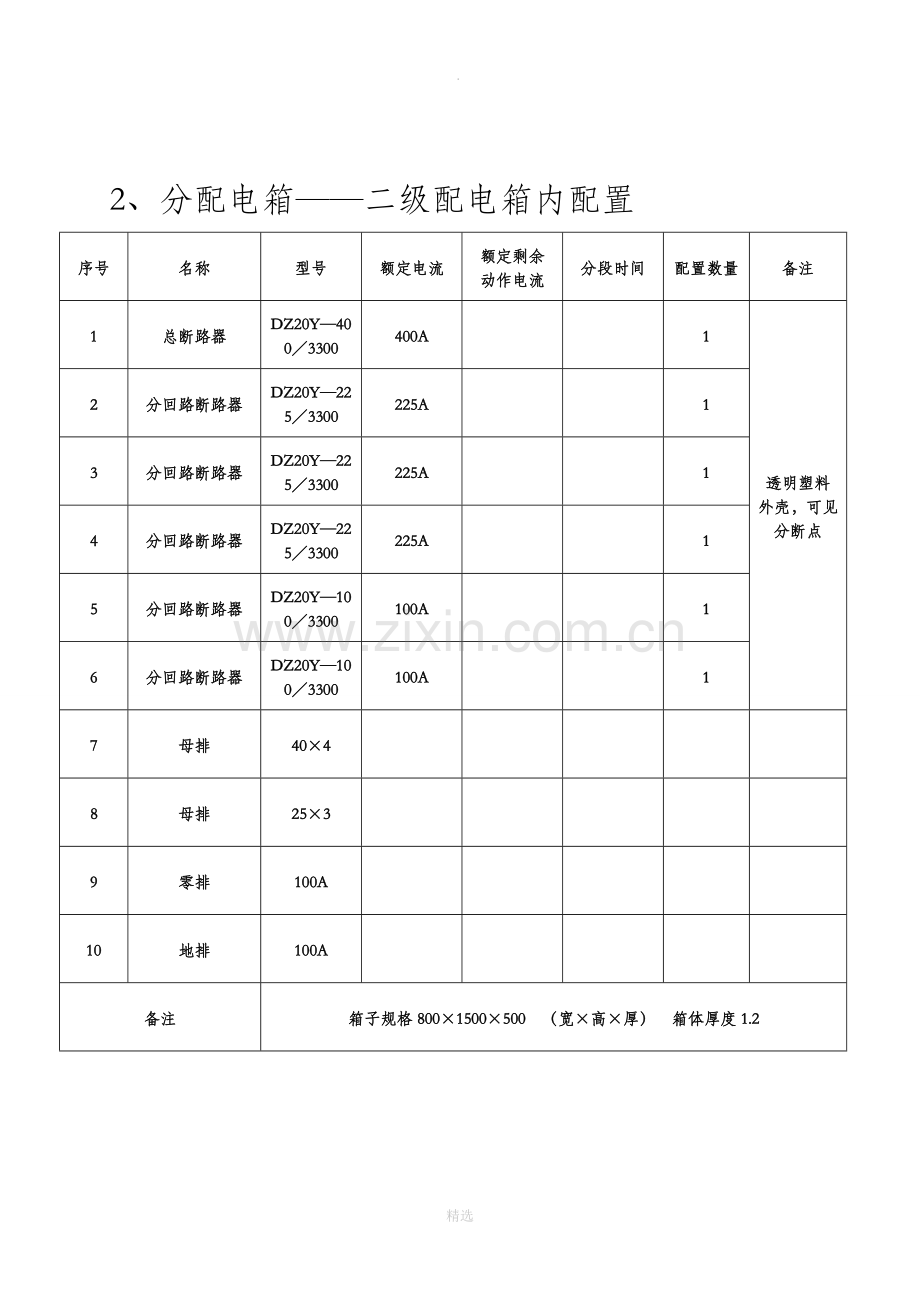

2、分配电箱——二级配电箱内配置
序号
名称
型号
额定电流
额定剩余
动作电流
分段时间
配置数量
备注
1
总断路器
DZ20Y—400／3300
400A

1
透明塑料外壳，可见分断点
2
分回路断路器
DZ20Y—225／3300
225A

1
3
分回路断路器
DZ20Y—225／3300
225A

1
4
分回路断路器
DZ20Y—225／3300
225A

1
5
分回路断路器
DZ20Y—100／3300
100A

1
6
分回路断路器
DZ20Y—100／3300
100A

1
7
母排
40×4

8
母排
25×3

9
零排
100A

10
地排
100A

备注
箱子规格800×1500×500 （宽×高×厚） 箱体厚度1.2

3、开关箱——三级配电箱内配置
序号
名称
型号
额定电流
额定剩余
动作电流
分段时间
配置数量
备注
1
漏电断路器
DZ15LE—100／4901
100A
30mA
≤0.1S
1
透明塑料外壳，可见分断点
2
模数开关2P
DZ47—60C32
32A

2

3
模数开关3P
DZ47—60D40
40A

2

4
模数插座3孔
DZ47—16
16A

4

5
零线排
100A

1

6
地线排
100A

1

7
绝缘导线
BV—4

8

9

1、如果漏电断路器为透明塑料外壳式可见分断触点，可以不在漏电断路器前加装刀开关或透明塑壳断路器。
2、只在一级箱和开关箱内加装漏电断路器，实现三级配电两级保护的目的。
10

备注
箱子规格500×600×180 箱体厚度1.2

4、塔吊专用开关箱内配置
序号
名称
型号
额定电流
额定剩余
动作电流
分段时间
配置数量
备注
1
总断路器
DZ20Y—225／3300
225A

1
透明塑料外壳，可见分断点
2
漏电断路器
DZ20L—250／4300
200A
50mA
≤0.1s
1

3

额定剩余动作电流50mA

4

额定不动作电流25mA

5

漏电断路分断时间≤0.1s

6

7

8

9

10

备注

箱子规格600×500×180 箱体厚度1.5
1、漏电断路器DZ15LE—400／3901 用在现场弯曲机、调直机的配电箱上
2、漏电断路器DZ15LE—100／3901 用在现场弯曲机、调直机的配电箱上
3、断路器DZ20Y—225／3300 用在现场塔吊、对焊接、泵车开关箱上
4、断路器DZ20Y—100／3300 用在现场二级配电箱分断路器上
