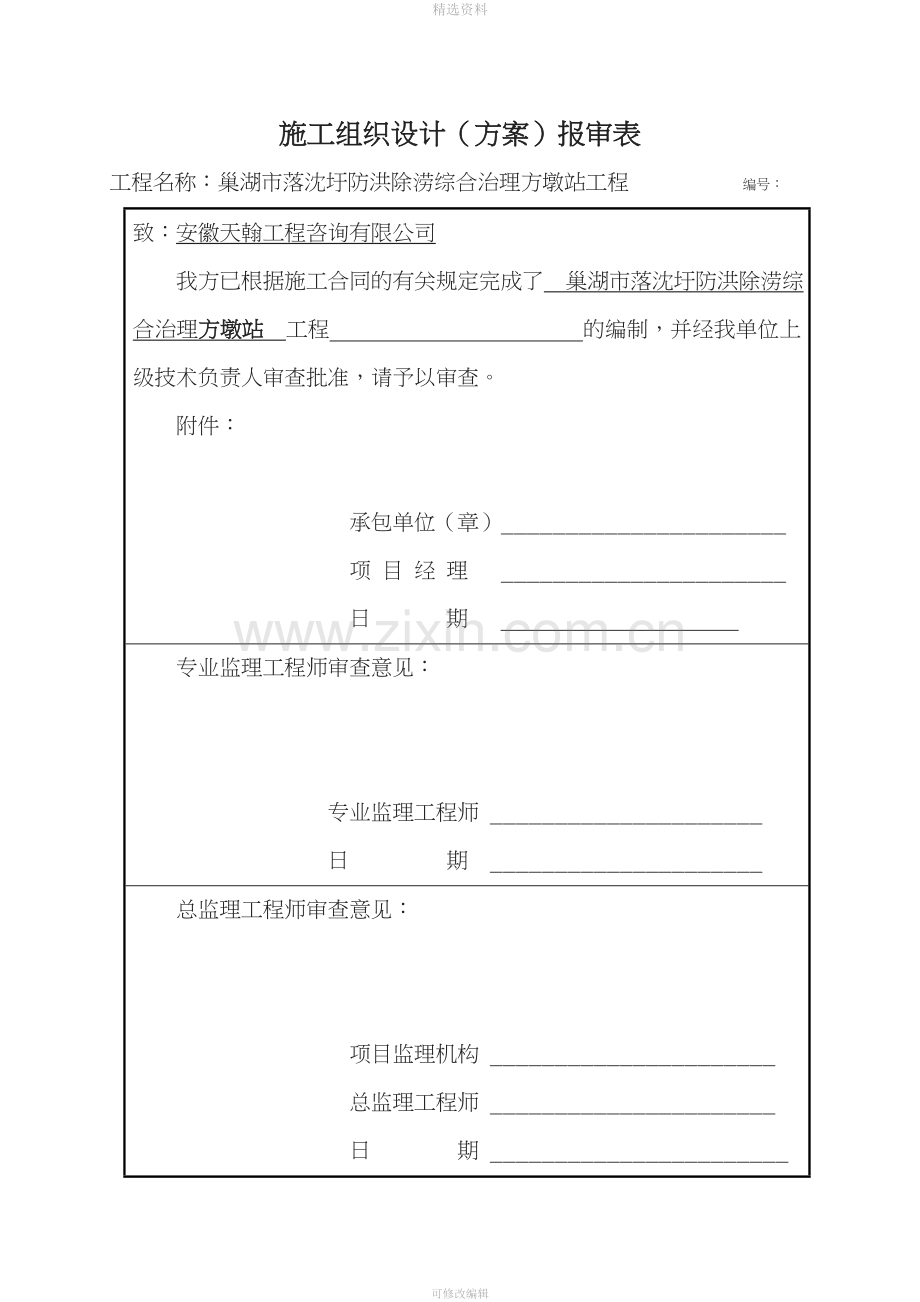

1、精选资料施工组织设计(方案)报审表工程名称:巢湖市落沈圩防洪除涝综合治理方墩站工程编号:致:安徽天翰工程咨询有限公司我方已根据施工合同的有关规定完成了 巢湖市落沈圩防洪除涝综合治理方墩站 工程 的编制,并经我单位上级技术负责人审查批准,请予以审查。附件: 承包单位(章)_项 目 经 理 _日 期 专业监理工程师审查意见:专业监理工程师 _日 期 _总监理工程师审查意见:项目监理机构 _总监理工程师 _ 日 期 _巢湖市落沈圩防洪除涝综合治理方墩站工程施工组织设计编 制: 审 核: 广州市第一市政工程有限公司二0一三年十月六日目 录第一章 综 述- 1-第二章 工程概况及施工条件- 3-第三章

2、施工总平面布置- 4 -第四章 施工总进度计划与工期保证措施- 9 -第五章 分部分项工程施工方案- 12 -第六章 施工设备、劳动力及主要材料需用计划- 76 -第七章 施工组织体系- 76 -第八章 质量保证措施- 79 -第九章 安全保证措施- 88 -第十章 文明施工和环境保护措施-93-附件一:拟投入主要施工设备表附件二:拟投入试验和检测仪器设备表附件三:拟投入劳动力计划表附件四:拟建施工进度计划表附件五:拟建施工平面图可修改编辑第一章 综 述1.1 编制依据1.1.1施工图纸、技术要求及招标单位有效法律文件。1.1.2国家、行业及相关的工程建设规范、规程、标准。1.2 编制指导思想

3、1.2.1以满足于业主对施工工期、工程质量及安全生产、文明施工的要求,以国家环境保护与水土保持的法规为前提。1.2.2以深化细化施工程序、施工方法、施工进度、设备配备,保证措施的先进性、合理性、可靠性为关键,把保证工期、创优质工程及文明施工建立在科学可行的技术之上。1.2.3以“精”和“严”为准则,对施工全过程的各种活动进行高标准控制,即方案上“精益求精”、工艺上“精雕细刻”、配合上“精诚合作”、管理上“严格要求”、“严格监督”、“严格奖惩”。1.3 编制内容我公司认真研究了设计图纸、技术要求及监理规划,并对施工现场进行了详细的踏勘,明确了指导思想,据此编制施工组织设计,分别对工程施工条件、施

4、工总平面布置、施工进度、主要施工技术方案、砼施工的技术措施、金属结构及启闭设备安装施工方案、电气设备安装施工方案、关键部位施工方法以及质量、安全保证措施、施工组织体系、主要材料、劳动力、设备计划、文明施工及环境保护。1.4 项目成果目标我公司将把该工程作为在巢湖市的重点形象工程,施工中将集中公司精干力量和精良设备,科学实施“干一项工程、树一座丰碑”的项目经营战略,按照“建优质精品工程、创绿色文明工地”的总要求,采取切实可行的措施,确保实现以下管理成果目标:1.4.1工期目标:施工工期从2013年10月10日开工至2014年8月10日完工,总工期300个日历天(施工工期以监理所下开工令为准,工期

5、顺延)。1.4.2质量目标:保证合格。1.4.3安全目标:确保本工程不发生重伤以上的安全事故。1.4.4文明施工:本工程争创“巢湖市文明工地”。1.4.5环境保护:遵守国家环境保护法律、法规和规章制度,做到水土不流失,施工不造成环境污染。1.5 工程难点1.5.1项目较多,管理难度大本工程的建设内容包括:泵站土建工程及机电设备、闸门启闭机及埋件的安装和启闭机房建筑装修工程、院内附属工程等,施工时做好各施工工程间进度计划,统筹安排,应尽量减少窝工误工现象,做到流水施工;本工程建筑物分散,工程施工正逢冬季和汛期,施工管理难度大,需要投入有经验的技术管理人员进行施工,针对项目较多,工序繁杂,合理安排

6、工序施工,组织平行流水交叉作业,是保证工期的关键。1.5.2施工期导流围堰安全度汛本工程施工安排在汛期前,合理安排工程开工和完工时间、顺序及有机衔接是确保整个工程在汛期前能安全度汛。为保证施工期雨水聚集施工区,防止遭遇不可预测的自然灾害或发生超标准洪水时,施工前须布置合理的围堰及导流方案,以确保安全度汛,另泵站下部结构只有在枯水季节方能施工,故必须集中力量在汛前把工程抢施完成。1.5.3涵身分缝止水砼洞身分缝止水属于涵洞工程关键部位,也是工程的难点之一,包括止水橡皮的采购和运输以及张贴、连接接头处理和安装。1.5.4冬雨季施工本工程施工受冬雨季和春节的影响较为明显,要制定出切实可行的冬雨季施工

7、措施,并要做好抢工准备。同时施工中要加强土建和金属结构及机电设备安装施工的协调力度,防止相互干扰,影响工程工期。1.6技术关键点1.6.1洞身分缝止水、闸门止水安装洞身分缝止水、闸门止水应作为建筑物施工的关键部位,也是工程的难点之一,其安装不好,产生漏水,涵闸建筑物失去其挡水的作用。1.6.2机电设备安装涵闸斗门泵站的功能就是防洪、排涝,机管管柜及机电安装质量的好坏直接影响这些功能的正常发挥,因此,机管管柜及机电安装也是本工程的难点和技术关键点之一,在施工中要严格控制安装工艺流程和安装精度。1.6.3砼与钢筋砼工程砼与钢筋砼工程,重点要把握:关键部位砼施工工艺;外观质量控制;冬、雨季施工措施第

8、二章 工程概况及施工条件2.1工程概况方墩站位于巢湖市落沈圩南部,南临玉溪河。1) 泵站工程安装5台潜水轴流泵,3台型号为1400ZDB-70A型潜水电泵,配套YQGN850-4型潜水电机,单机功率560KW;2台型号为800ZDB-50A型潜水电泵,配套YQGN740S-10型潜水电机,单机功率250KW;总装机功率2180KW。主要建筑物有排涝引渠、进水闸、前池、站身、压力水箱、穿堤出水涵等。地基处理:进水闸及翼墙、站身、前池翼墙、压力水箱和穿堤涵及涵洞出口翼墙处地基采用水泥土搅拌桩加固。2) 退建堤退建堤长约300米,堤防设计断面:堤顶宽8m,高程14.65m,迎水侧、背水侧边坡1:3,

9、退建堤位置结合港区规划进行调整。2.2 水文气象1) 气候 巢湖属北亚热带温润性季风气候。控制本区的大气环流以西风环流及亚热带环流为主;此外,高空西北因西藏高原地形阻塞形成的西南低压也常进入本区。整个流域年平均气温在1516之间,活动积温在4500以上,有200天以上的无霜期,季节分明,年气温较差在25以上,年降水量1000毫米等值线通过本区。总的特点是气候温和,雨量适中,季风显著,四季分明,热量条件丰富,无霜期长。2) 降水 年平均总降水量为900.5毫米。年平均等雨量线在湖区闭合。等值线愈向湖面愈低,湖泊西部成为降水中心,闭合线长轴呈东北西南方向。湖南受山体及长江影响,降水较多。湖区地势平

10、坦,气温变化和缓,近地层空气层稳定,少垂直运动,使湖区垂直降水的次数及数量均有所减少,因此湖区暴雨较陆区少,平均每年13次左右,如时间过长,频数特多,也能造成洪涝。据史载,近300年来巢湖流域共发生水灾69次,平均每5年一次。1954年大水就是一例,合肥气象资料统计该年从47月共降水1051.2毫米。2.3 工程地质本区内土层属第四纪河流河漫滩相冲淤积地层,以粉、粘性土为主的松软土,且含水量较高。本工程区地震基本烈度为度。方墩站从上至下依次为素填土,淤泥,粉质粘土,淤泥质粉质粘土,细砂,泵房基础坐落于淤泥质粉质粘土层上,该层标准贯入击数2.5,承载力低,fk=70kPa。不能作为泵房的天然地基

11、。本工程所需取土填筑的土方量不大,取土料场选为工程附近的圩内耕地。由于圩区耕地地下水位高,土料含水量大,有效取土不宜过深,同时应要做好排水工作,以防取用的土料含水量过大而难以压实。2.4 对外交通条件落沈圩现有居巢湖区经济开发区水泥路相通,施工时对部分路段稍作整修即可满足进场要求。2.5 施工场地及水、电、通讯条件工程所需的水泥从巢湖市各水泥厂选购;钢筋、木材、油料等物资材料由各物资部门供应;黄砂自附近砂场购买;所需的石料来源选用庐江县附近石料。以上材料均由汽车运输进场。泵站施工用电可从泵站的永久供电线路或工程附近已有的高压线路上“T”接。工程施工用水可直接用自来水。第三章 施工总平面布置水利

12、工程现场布置是施工过程的重要环节,布置的是否科学合理对工程的进度、管理和效益都有密切关系,因此工场布置要遵循以下几个原则:一切临时设施都能为主要建筑工程更好地服务,使各项工作之间尽可能不发生互相干扰。充分利用有利条件,堆料场、仓库等尽量邻近施工现场,避免发生不必要的二次材料转运。工场布置应便于管理,合乎安全技术要求。针对本工程场地征用范围等具体情况,进行合理布置。具体布置见施工总平面布置图。31施工围堰3.1.1围堰填筑1、围堰填筑的要求围堰顶高程:堤内围堰枯水位上8.0m,围堰顶宽度:堤内围堰2.50m, 围堰内外边坡:水面以下1:5,水面以上1:3。水面以下部分采用编织袋围堰,水面以上采用

13、填土围堰。围堰可作为施工期间的临时施工便道使用。围堰施工时,为保证围堰的填筑质量,应在围堰的迎水面做必要的防渗处理。具体防渗结构如下图所示: 围堰防渗填筑示意图围堰防渗方法贴围堰坡敷设一层防水膜,并在此膜上填筑一层0.5m厚装土的编织袋0.5m厚装土编织袋外河水位迎水侧被水侧施工围堰防水膜2、围堰填筑施工方案根据现场实际的条件和对类似工程施工的施工经验,本工程的围堰填筑施工应按先上游后下游的施工程序来进行;而围堰拆除的施工程序则应按先拆除下游,后拆除上游的施工程序来进行。3.1.2围堰拆除1、施工顺序在围堰拆除前先向基坑内注水使得围堰内外水位高差不至相差太大,拆除时先拆除下游围堰再进行上游围堰

14、的拆除。2、围堰拆除施工方案围堰拆除时采用后退法进行施工,拆除时可先开挖至水面高程,这样便于开挖水下土方时挖机一次开挖完成。挖水面以上土方时,上游围堰可根据围堰的填筑高程再进行分次开挖,第一次采用铲运机开挖至水面高程后,水下部分围堰即可一次挖成。水下土方开挖采用后退法进行开挖,开挖的土方用自卸车运至弃土区堆放。围堰拆除如下图所标: 围堰拆除示意图老河床围堰拆除方向一次挖至围堰底部高程自卸车装土运走围堰堰堰水面线未次开挖高1m32办公生活区布置 为便于管理,生产区和生活区分开搭设,项目部办公及管理用房设在工程附近居民家内,各临时设施布置如下:1、办公及管理用房:是指施工及管理人员生活和办公用房,

15、计划占地面积100m2。2、试验室:是指为满足本建筑物工程质量检查而在施工现场所做试验应建的临时设施。计划占地面积50m2。3、职工食堂:是指施工及管理人员及其它施工人员生活而设立的饮食机构,计划占地面积50m2;生活用房:计划占地面积200m2。4、五金仓库用于工地小型材料存放,计划占地80 m2。具体办公生活区布置详见施工总平面布置图。路 道 时 临 实验 室 门卫绿化绿化职工宿舍职工宿舍监理及建设单位用房 室浴 项目部办公室 所 厕堂食项目部办公及生活区布置示意图33作业层生活区本工程布置三个作业层生活区,其布置如下:1)职工食堂:是指施工及管理人员及其它施工人员生活而设立的饮食机构,计

16、划占地面积200m2。2)职工宿舍:是指作业层人员的住宿用房,计划占地面积为500m2。具体平面布置如下图所示。 职工宿舍 职工活动区材料仓库作业层布置示意图职工宿舍食堂 浴室厕所职工宿舍作业层生活区布置示意图34生产区的布置3.4.1砼及砂浆拌和系统本工程布置砼及砂浆拌和系统,水泥仓库布置拌和站附近。为便于工程施工时生料系统的供给,和拌和系统相配套和其它临时设施(砂石料场、水泥仓库等)均布置于拌和系统的附近。具体布置如下图所示:临 时 道 路 水泥仓库配电房砼拌合台蓄水池砂石料场砼生产系统布置示意图施工时材料的堆放也应进行分类堆放和有相应的保护措施,拌和系统的砂石料堆放计划按下图进行分类:

17、砂石堆场剖面图10m10m10m10m图4.7 水泥仓库地面做法示意图大石中石小石黄砂50cm高12cm厚墙四周设排水沟6cm素砼面层10cm碎石3.4.2钢筋及模板加工系统钢筋及模板加工场计划放在围墙内,用于模板及支撑、钢筋及钢材的加工制作和堆放(见下图所示)。各占地100m2。 钢、木生产区平面布置图木工加工厂钢筋加工厂 钢筋堆放示意图规格数量检验状态使用部位加工示意图产地规格数量检验状态20cm浆砌砖硬10cm碎石钢筋堆放处隔离支架3.4.3施工交通布置及施工导流 1、对外交通本工程区对外交通条件较便利。施工区的进场公路是本次工程的对外交通道路,宽度满足施工进场运输的要求,能作为施工进场

18、道路使用。2、临时交通道路及场内交通为保证工程能够顺利进行,故施工前场内临时交通道路必须修筑完成,保证交通畅通无阻;施工临时道路路面形式均为低标准泥结石路面,临时交通道路布置如下图;其结构为在已征收的路基清杂结束整平压实后铺筑填40cm建筑砖渣后再上铺10cm碎石面层,路基面宽度为6m,路面宽度为5m,场内临时施工道路结构参照临时交通道路,路基面宽度为4.5m,路面宽度为3.5m。 临时交通道路修筑示意图5%5%10cm碎石路面40cm厚建筑砖渣6m临时交通道路结构示意图3、施工导流及施工基坑排水开挖土方时,在开挖区内组织导流明沟进行导流。围堰形成后,在围堰背水侧设排水沟、集水坑,对渗水进行集

19、中抽排。基坑内雨水,采取挖排水沟引流和抽排结合方式解决。3.4.4施工用水工程采用自来水。3.4.5生产用电布置施工现场边有变压器供施工使用。线路布置时按三相五线制考虑,每处下火均布设漏电保护器,并做到一机一闸,三级保护,确保用电安全。为加快施工进度,各施工工序间采用流水连续作业的施工方法进行施工。施工的连续时间长,要有相应的夜间照明措施。为保证工程施工照明亮度,重要工序采用1.5kw节能探照灯,施工道路按50m间距布置路灯。线路布置严格按照施工用电规程进行,配备专职电工二名,确保用电安全。主线路布置见总平面布置图。35施工总平面布置施工平面布置图见附图第四章 施工总进度计划与工期保证措施4.

20、1 施工进度安排原则4.1.1按照有关规定要求进行施工组织和进度计划安排,确保目标工期如期实现。4.1.2本着结构施工先重后轻的原则,合理划分施工段,各段平行作业,段内流水作业,明确重点,确保关键工序施工 。4.1.3优化施工方案,合理配置施工设备,从技术和施工设备仪器上提供可靠的保证,使安全、质量和进度同时满足要求,力争做到均衡生产,以保证资源的合理利用。4.1.4做好土方挖填平衡,从进度安排上做好土方挖填结合,降低土方施工成本。4.2 工期目标与控制性目标4.2.1本工程计划于2013年10月10日开工,2014年 8月10日(施工工期以监理所下开工令为准,工期顺延)完成合同范围内全部内容

21、,总工期300日历天。考虑到工程实施期间受冬雨季和春节的影响,施工任务相当紧迫,充分利用各工程结束闲置下来的人员、设置、材料,快速集结,快速到位。开工报告一经批准,即全面投入本工程的施工。4.3 施工总体布署工程重点和难点:施工围堰导流排水、穿堤涵闸斗门新建、新建排涝泵站主体工程砼质量控制及安装施工。本标段工程计划于2013年10月10日开工,于2013年10 月15日前完成施工准备及测量控制网建立。本标段共划分为一个单独施工区,三条工作线均同时施工,组织平行流水作业。施工主控制线为排涝泵站站身段主体工程,另外二条工作线一条为拦污闸、前池、出水段、管理房工程,一条为机泵管柜、金属结构、电气设备

22、安装工程。安装工程可在整体施工中穿插进行。在施工不相互干扰和满足施工技术要求的前提下,各部位尽可能同步施工。4.3.1新建排涝泵站主体工程施工安排新建排涝泵站主体工程施工安排在2013年10月15日至2014年2月15日进行,站身段先施工底板、下部结构再到上部结构。出水段箱涵分段先施工1、3、5号箱涵,再施工2、4、6号箱涵。施工顺序为:上下游、进出口围堰填筑原地下砼及砖石结构拆除基础粉喷桩处理涵闸斗门泵站土方开挖涵闸斗门泵站钢筋砼结构分段浇筑土方回填进出口构筑物施工围堰拆除及其它工程。4.4 主要分部工程强度安排主要分部工程名称主要工程量强度安排及机械配置土方开挖、填筑日开挖最大强度600m

23、3/台,安排1台EX200挖掘机,产量600m3/台班,推土机1台,7t羊角碾1台,日填筑强度400m3砼工程砼月最大浇筑强度1000m3,一次最大浇筑量220m3,每小时产量40m3,采用商混砌石工程砌石月最大强度800m3,安排20人金属结构工程根据进度专职安排6人4.5 施工总进度计4.5.1施工总进度计划网络图(附后)4.6工期保证措施4.6.1施工环境与地方协调保证项目部设置专人,在业主统一领导下,主动积极地与地方政府及相关单位建立联系,寻求他们的支持,同时加强自身人员的管理,并根据现场情况,对有可能影响工程进度的因素进行预控,把干扰减少到最低程度,为保证创造良好的外围环境。4.6.

24、2组织保证我公司将从战略高度重视本工程,成立项目部。按施工组织设计要求,抽调具有丰富的泵站和涵洞施工经验的管理和技术人员组成项目施工队伍,参加本工程的施工,以确保工程施工任务的顺利完成。4.6.3现场计划调度保证由施工计划科根据监理工程师批准的总体进度计划编制阶段性以及月、旬施工进度计划,各班组根据月、旬计划作好安排,并按日制定施工计划单,在此基础上开好每天下午六时的生产调度会(班组长以上管理人员参加),检查当天工作计划和完成情况并由生产调度布署晚上加班和第二天生产任务;同时提出质量要求和安全文明施工注意事项。针对未如期完成计划任务的,通过参会人员分析讨论,找出原因,结合实际情况采取如下措施使

25、滞后的进度跟上计划:增加作业人员、设备、周转材料数量。利用晴好天气加班加点,抢工时采用“三班制”连续作业。生产任务布署时要求各作业班组工序完成时间精确到小时,并落实责任人。调整流水步距,以缩短单元工程完成时间。加强设备的维护、保养,确保施工设备完好率。开展丰富多彩的“劳动竞赛”,掀起大干的高潮。通过采取上述措施,加大了现场计划执行和修订、保证力度,切实做到以日保旬、以旬保月、以月保季,以分步保整体的总体要求。4.6.4技术及制度措施技术上:以项目总工程师为核心,把技术优先、优化置于施工方案的首位。制度上:项目部按照公司2000版ISO9001质量体系标准,以顾客满意为中心,建立强有力的现场施工

26、技术组织,与业主、监理、设计等单位相沟通、协调。首先,作好施工图纸会审,编制施工阶段的具体施工组织设计,下达作业指导书,进行技术交底,抓好方案实施前的各关键环节。二要按业主、监理工程师、总工批准的技术方案,认真做好现场实施工作,明确各级责任,以确保不出现技术方案性的失误,杜绝因技术方案不当引起的停工、返工。三要结合实际,推进技术创新,应用新技术、新工艺、新设备,提高工作效率。4.6.5成立质量QC小组专攻基础处理、土方填筑、主机泵安装及砼施工的疑难问题。4.6.6作业层及机具设备、材料保证针对本工程,根据施工方案,及时配足人、财、物,我公司将充分发挥总体协调力度大的优势,在工程实施中,只要工地

27、施工需要或业主、监理工程师提出要求,我公司将在24小时内调度到位。4.6.7资金保证本项目部按我公司一级项目部设置,项目部自主开户,专款专用,使工程施工有充足的资金保证。4.6.8特别措施如关键工序工期没有特别原因出现滞后超过五天情况,项目经理将申报由主管生产的副经理组织协调,确保把工程工期抢过来。第五章 分部分项施工方案 第一节 施工测量方案1.1 测量准备工作1.1.1测量放样依据1、业主提供的控制坐标及水准点。2、设计院提供的施工图纸。3、测量规范及标准:水利水电工程施工测量规范SL52-1993工程测量规范GB50026-20071.1.2测量人员组织测量放样控制是贯穿工程施工全过程的

28、十分关键的工作,为此项目部成立专门测量放样小组,由具有理论知识和实际施工经验的有测量员证的工程师负责,控制测量根据工程各部位特点由专职测量员实施,并及时做好有关工程记录。人员配备:测量工程师一名,测量技工2人。1.1.3测量器具配备见表1-1名 称规格型号数 量精 度备 注红外光电测距仪D3030E15cm证件齐全全 站 仪2+2ppm12证件齐全自动安平水准仪SETL10.01/mm证件齐全水 准 仪S311mm证件齐全钢 卷 尺50m50.01/mm证件齐全水 准 尺3m长木尺30.01/mm证件齐全坡 度 尺20.1证件齐全表1-1 测量仪器设备见表1.2 施工测量的内容和要求1.2.1

29、概述因本工程施工范围大,工程开工前,根据业主或监理工程师提供的平面控制网及水准点,按照三角网测量的要求,建立供施工使用的平面控制网及采用二等水准测量建立的高程控制网,建立的控制网经监理工程师审定后,据此按照测量规范要求进行测量。1.2.2检查、复核测量桩志查对复核业主和监理工程师交付的三角网基点、水准基点及建筑物中心线等桩志和有关点测量资料,如有桩志不足、不稳固、位置位移或精度与要求不符,均须进行补测、加固,并将核测结果通知监理工程师或业主。1.2.3测量放样基本内容布设施工控制网,并定期检查。测定各建筑部位中线和基础搅拌桩的点位放样位置。补充施工中需要的水准点。施工过程中,测量并检查施工部位

30、的位置和标高。建筑物的外部变形观测点的埋设和定期观测。其他施工测量与放样定位。竣工测量。1.2.4桩志布设要求为防止差错,作为施工过程中控制中心线桩及水准点等测量重要标志,必须至少设置二组可供相互检查核对,并做测量和检查核对记录,布置的控制桩应稳固可靠,并保留至工程结束。1.2.5量距要求各单位建筑物及较长结构物相对中心桩距,均采用红外线光电测距仪测量,建筑物内部施工放样的尺寸,均采用钢卷尺直接丈量。门槽轴线等特殊部位均使用直尺丈量。丈量距离时,应对尺长、温度、拉力、垂直和倾斜度进行计算修正。1.2.6施工测量放样精度要求见表1-2表1-2 施工测量主要精度指标(mm)项 目精 度说 明分部工

31、程部 位内 容平面位置及 误 差高程中误差混凝土构筑物、桥涵底板轮廓点放样2010平面相对于轴线控制点中心线标志之点,高程相对于工地水准基点边、翼墙、隔墩、桥墩轮廓点放样2010铺盖、压力池轮廓点放样2510浆砌石岸、翼墙轮廓点放样4030护底、护坡轮廓点放样4030干砌石护底、护坡轮廓点放样5030土方开挖轮廓点放样5030外部变形观 测位移测点(1-3)相对与观测基点1.3 平面控制测量1.3.1三角网基线的设置根据本工程特点,根据地形通视条件,在基坑开挖线以外,选择合适地点,设置平面控制网点,组成三角控制网,基线为直线。三角网所有角度宜布设在30120之间。测设精度应符合规定要求。1.3

32、.2平面位置测定采用三角网法对各单位建筑物进行定位测量,当现场有直接丈量条件的将采用直接丈量法复核。当现场无法直接丈量时,采用测距仪进行复核,精度均应符合规定要求。立模的点位放样,直接以轴线控制点测出纵横两条垂直交叉线,其中误差要求在2mm以内,而后用钢卷尺或钢直尺直接丈量各部位平面立模线和检查控制线,据此进行施工。1.4 水准控制测量1.4.1水准测量水准点应设在坝老构筑物、桥涵底板两岸附近通视良好且安全可靠之处;并考虑施工时便于使用,对施工水准点的测设精度应不低于三等水准测量的要求。当地质不良或易受破坏地段,基准点应设铺助点,其精度应符合三等要求,施工测量时转镜不超过二次,前视后视距长度基

33、本接近,并便于观测。稳固基准点可埋设钢标点的砼标石或附近的永久性建筑物上作标志石。根据已知的临时水准点,必要时可将临时控制点引测至施工区的合适位置,并至少设置2点,并根据测量规范要求达到闭合,将测定后的高程桩作为本工程控制的基准桩,对基准桩设置专人加以保护外,正常情况下每个月复核一次,以确保高程设置的精确性。1.4.2变形观测观测基点:按三等水准测量精度要求,引自业主提交的控制点。观测点:在底板、侧墙砼浇筑前及翼墙砌石时按设计图纸要求埋入预定位置,使其与底板、侧墙及翼墙形成一个同点变形共同体,并统一编号,注意保护。观测方法及观测周期,自泵室底板浇筑好后,开始进行变形观测,在上部结构施工过程中,

34、按照水利水电工程施工测量规范要求。施工期,每增加一次荷载观测一次,停止加载后每月观测一次,遇到特殊情况(如泵室充水试验、抽水运行)加密观测。观测方法用水准和平面测量。观测过程中,资料定期整理,形成沉降变形观测曲线,以此来指导结构的预留超高。1.5 轴线与高程基准点埋设基准桩均埋设在原土地基上,桩形如图5-1和5-2: 图5-1 图5-21.6 施工测量质量控制1.6.1按照“内业预测指导 中间检查 成品检测”的程序控制。1.6.2放样前对已有数据、资料施工图中的几何尺寸必须校核,严禁凭口头通知或无签字的草图放样。1.6.3发现控制点有位移迹象时,应进行检测,其精度不低于测放时的精度。1.6.4

35、水平观测误差超限时,应在原来度盘位置上进行重测,并符合下列规定:二倍照准差变动范围或各测回较观测误差超限时,重测超限方向,并联测零方向。下半测回零差或零方向的二倍照准差变动范围超限时,应重测该测回。若一测回中重测方向超过总方向数的1/3时,应重测该测回。当重测的回测总数超过总测回数的1/3时,应重测该站。1.6.5水准测量时,两次观测高差超误差规定值时应重测。1.6.6测量注意事项:对业主提供的基准点首先进行复核校验,发现问题及时纠正。控制网点要做醒目标志并采取保护措施。测量作业完成后进行平差计算及内业资料整理,并将成果报至监理工程师验收,审批合格后,方可作为各项工程定点放样的依据。测量计算必

36、须由两人用不同方法计算,其结果一致后方能进行实地测量放样。所有测量资料都要及时整理、建档。第二节 施工降排水、围堰与防汛2.1 说明2.1.1本工程施工安排在汛期前,为不影响工程正常施工,将做好工程施工导流及施工排水,确保工程在2014年汛期到来之时能安全渡汛。2.1.2降排水措施:本工程建筑物基坑开挖深度较大,工程区范围内土质主要为粘土和淤泥土,透水性差,基坑降排水拟采用汇水明沟和集水井排水相结合方案,因基坑距大坝较近,具体施工时若出现边坡渗水较大、失稳等特殊情况时,拟采用井点降水法截渗,使边坡稳定。2.1.3施工围堰布置本工程位于为3级建筑物,根据资料和现场察勘,考虑施工总进度计划、经济合

37、理性和防汛要求,建筑物修筑出水口围堰,围堰布置在老建筑物上游水口处,施工点长约30m。2.2 施工围堰2.2.1围堰断面设计上游围堰:由水位资料知:施工期(11月4月)最高水位为加1.5m安全超高。围堰顶宽拟定为3m,边坡为1:2。2.2.2围堰填筑:围堰的土方,主要利用原开挖的土方,填筑时采用分层填筑、分层碾压,每层厚30cm,填筑碾压完成后,在迎水面铺一层花雨布,并用袋装土压护,以利防汛和防渗,并在顶层铺设20cm厚泥结石路面。2.2.3围堰拆除:施工便道,围堰均采用挖掘机拆除,两台汽车装运至临时堆土场或业主指定堆土区弃除。2.2.4围堰维护:项目部成立维护组,由项目经理任组长,副经理任副

38、组长,下设工程小组。日常维护由工程小组派员监护保持围堰完整。2.3 施工降排水2.3.1基坑无初期排水。只考虑雨水、施工废水、地下水等经常排水。雨水截流采用分层截流集中抽排,以开挖截流为主,集中抽排为辅。基坑开挖线上口设置对外反水,并在上口外0.8m设截水沟(埂)将地面径流雨水挡住,保护开挖边坡,对于坡体基坑本身雨水,将在基坑开挖的工作面内设置0.5m0.5m明排水沟,水沟内用砂浆粉面,为保证水沟不被堵塞和边坡稳定,在沟内填0.3m高碎石滤料。并在沟端设集水井抽排。雨水少时,每个集水井配1台WQ1015-11.5型水泵(Q=10m3/h,H=15m,N=15KW)雨水多时,加泵抽排。施工废水,

39、主要是冲仓养护水,利用在基坑坡脚工作面上布置排水沟,分段设置集水井抽排。根据设计图纸中提供地层剖面图可知,基坑开挖深度范围内的地层土主要为粉质粘土和壤土,其透水性差,施工期的排水为一般施工明排水。即:利用基坑底部设置的排水沟及集水井,采用潜水泵抽排。2.3.2由于边坡较缓,基底高程较高,不存在边坡稳定问题,因此降水采用挖明沟降水,潜水泵抽排。根据开挖进度,分段分层开挖明沟。2.4 施工防汛措施本工程施工工期在2014年汛期前,必须做好防春汛工作,对保证工程顺利进行非常重要,具体采取以下措施:2.4.1合理安排施工进度,全部工程在2014年汛前完成。2.4.2做好组织工作和思想发动,项目部成立防

40、汛小组,组长由项目经理担任,下设水情收报小组和1个防汛抢险突击队共20人,学习防汛及有关政策法令,汛期实行防汛值班制度,如有汛情,突击队可招之即来,来之能战,战之以胜。2.4.3做好防汛的物资准备,在汛前来临前,储备防汛草袋300条、雨布200m2、砂石300m3、铅丝和土等防汛物资,作好水泵的检修,一旦汛情发生,保证及时抢险。2.4.4项目部划出专用防汛资金, 确保围堰经常维护和防汛期间一切费用。第三节 土方工程施工方案3.1 概述土方工程项目主要包括新建排涝泵站站身段、拦污闸及前池段、出水段、院内附属工程等土方开挖与回填,施工围堰的填筑与开挖,临时工程的填筑与开挖以及监理工程师指定的其他的

41、开挖和回填项目。土方工程项目作为总体工程的一个重要组成部分,其施工进度直接决定着工程总体进度,经认真分析招标文件、设计图纸及勘察施工现场,我们认为本合同项目施工有以下主要特点:3.1.1施工战线长:开挖回填方量大、范围大、战线长。3.1.2质量要求高:堤防段土方填筑压实度要求达到0.90。鉴于以上工程特点及重要性,我们按照招标文件及施工规范要求,详细制定如下土方施工方案,用于指导施工,确保按期、保质、保量完成土方施工任务。3.2 土方平衡方案3.2.1土方平衡计划1、本工程土方开挖与回填方量不平衡,本工程开挖出的土方不能满足土方回填的方量要求。2、将利用推土机将土方推至距建筑物约20m处的空地

42、,作为开挖土方的临时堆土区。把开挖出符合填筑质量要求的土方临时堆放在此,待回填时运回填筑。尚有的弃土,将运至距此业主指定的弃土场。3.3土方施工总体方案3.3.1施工设备选择及用量计算设备选择根据工地土方施工的土方平衡、施工道路布置、土方运距等现场具体情况及设备性能,依据提高施工效率为原则,选择施工设备如下:选用1 m3挖掘机施工。清基土方及清覆盖层选用推土机施工。土方用自卸汽车运输。碾压主要采用7t羊足碾、10t-12 t压路机配合74KW推土机施工,局部采用蛙式打夯机补夯,建筑物墙后回填土采用人工夯实。设备用量计算设备计算原则本工程土方施工设备选用规格为:日立挖掘机1 m3(EX-200)

43、,推土机为74KW,5T自卸汽车,设备用量的计算原则:每天工作两个台班,根据设备状况、设备出勤率,按挖掘机80%、推土机90%、5T自卸汽车80%、80KW铲运机80%考虑。考虑到施工期可能发生连续阴雨天气或施工方案变更导致施工强度不均衡等因素,设备计划用量增加一定的安全系数,以应付意外情况给工程进度带来的影响,确保工期。分区段平行流水施工,合理配制,尽量做到均衡生产,以提高施工工效,同时结合施工进度计划,灵活调配施工机械,对于关键控制工程:如穿堤涵闸斗门、泵站开挖与恢复等,集中施工力量,采取各种抢工措施。设备用量计算根据进度计划,本工程采用挖掘机挖土、5T自卸汽车运输、74KW推土机推,7t羊足碾碾压。施工时按需要及时调整。3.3.2施工临时便道布置1、根据施工安全需要、土方施工、土方平衡方案、运输机械类型、分部工程量情况,确定机械运输道路如下:施工便道布置原则根据各施工阶段工程进展情况及时调整运输路线,以确保各段开挖与填筑相适应;根据施工计划,结合地形情况,合理安排线路运输任务,尽量提高线路利用率;充分利用地形,尽量能使重车下坡或减少上坡;运输道路尽量采用环形线路,减少平面交叉,交叉路口应设置安全装置;加强道路养护工作,尤其是泥结碎石路面,应经常保持路面平整,排水
