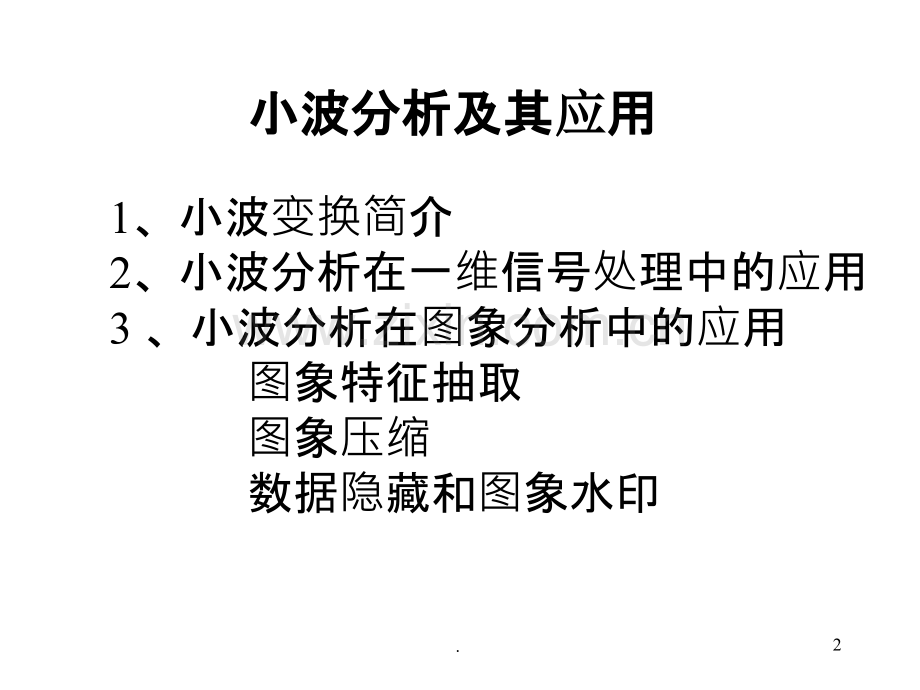

小波分析及其小波分析及其应应用用 Wavelet Analysis andIts Applications1.小波分析及其小波分析及其应应用用1、小波变换简介2、小波分析在一维信号处理中的应用3、小波分析在图象分析中的应用 图象特征抽取 图象压缩 数据隐藏和图象水印2.小波变换简介 1.1小波小波变换的理的理论基基础信号分析是为了获得时间和频率之间的相互关系。傅立叶变换提供了有关频率域的信息，但有关时间的局部化信息却基本丢失。与傅立叶变换不同，小波变换是通过缩放母小波（Motherwavelet）的宽度来获得信号的频率特征，通过平移母小波来获得信号的时间信息。对母小波的缩放和平移操作是为了计算小波系数，这些小波系数反映了小波和局部信号之间的相关程度。3.（a）正弦波曲线；(b)小波曲线4.5.从小波和正弦波的形状可以看出，变化剧烈的信号，用不规则的小波进行分析比用平滑的正弦波更好，即用小波更能描述信号的局部特征。连续小波变换（ContinuousWaveletTransform，CWT）用下式表示：(1.1)式（1.1）表示小波变换是信号f(x)与被缩放和平移的小波函数()之积在信号存在的整个期间里求和的结果。CWT的变换结果是许多小波系数C，这些系数是缩放因子（scale）和平移（positon）的函数。6.基本小波函数()的缩放和平移操作含义如下：(1)缩放。简单地讲，缩放就是压缩或伸展基本小波，缩放系数越小，则小波越窄，如图1.2所示。图1.2小波的缩放操作7.(2)平移。简单地讲，平移就是小波的延迟或超前。在数学上，函数f(t)延迟k的表达式为f(t-k)，如图1.3所示。图1.3小波的平移操作(a)小波函数(t)；(b)位移后的小波函数(t-k)8.图1.4计算系数值C9.图1.5计算平移后系数值C 10.图1.6计算尺度后系数值C11.图1.7小波分解示意图12.图1.12多层小波重构示意图13.小波的小波的时间时间和和频频率特性率特性运用小波基，可以提取信号中的“指定时间”和“指定频率”的变化。时间：提取信号中“指定时间”（时间A或时间B）的变化。顾名思义，小波在某时间发生的小的波动。频率：提取信号中时间A的比较慢速变化，称较低频率成分；而提取信号中时间B的比较快速变化，称较高频率成分。时间A时间B14.多分辨度分析（多分辨度分析（MRA）1988年Mallat提出的多分辨度分析理论，统一了几个不相关的领域：包括语音识别中的镜向滤波，图象处理中的金字塔方法，地震分析中短时波形处理等。当在某一个分辨度检测不到的现象，在另一个分辨度却很容易观察处理。例如：15.16.参考：M.Vetterli,”WaveletsandSubbandCoding“,PrenticeHallPTR,1995p.1117.小波的小波的3 个特点个特点小波变换，既具有频率分析的性质，又能表示发生的时间。有利于分析确定时间发生的现象。（傅里叶变换只具有频率分析的性质）小波变换的多分辨度的变换，有利于各分辨度不同特征的提取（图象压缩，边缘抽取，噪声过滤等）小波变换比快速Fourier变换还要快一个数量级。信号长度为M时，Fourier变换（左）和小波变换（右）计算复杂性分别如下公式：18.小波基表示小波基表示发发生的生的时间时间和和频频率率“时频局域性”图解：Fourier变换的基（上）小波变换基（中）和时间采样基（下）的比较傅里叶变换(Fourier)基小波基时间采样基19.Haar小小波基母函数波基母函数（a）Haar“近似”基函数（b）Haar“细节”基函数低频滤波系数高频滤波系数H0=11qH1=1-1q=qq=q-q其中：20.Haar小波的基函数小波的基函数第1行基函数是取平均（近似），第2-8行基函数是取变化（细节）。细节包括变化速率和发生的时间。H0=11qH1=1-1q尺度函数近似基函数小波函数细节基函数21.小波分析小波分析发发展展历历史史1807年Fourier提出傅里叶分析，1822年发表“热传导解析理论”论文1910年Haar提出最简单的小波1980年Morlet首先提出平移伸缩的小波公式，用于地质勘探。1985年Meyer和稍后的Daubeichies提出“正交小波基”，此后形成小波研究的高潮。1988年Mallat提出的多分辨度分析理论（MRA），统一了语音识别中的镜向滤波，子带编码，图象处理中的金字塔法等几个不相关的领域。22.小波基可以通小波基可以通过给过给定定滤滤波系数生成波系数生成小波基（尺度函数和小波函数）可以通过给定滤波系数生成。有的小波基是正交的，有的是非正交的。有的小波基是对称的，有的是非对称的。小波的近似系数和细节系数可以通过滤波系数直接导出，而不需要确切知道小波基函数，这是I.Daubechies等的重要发现，使计算简化，是快速小波分解和重建的基础。23.小波基函数和小波基函数和滤滤波系数波系数(Haar-正交，正交，对对称称)“近似”基函数“反变换”低频和高频“滤波系数”“细节”基函数Haar小波“正变换”低频和高频“滤波系数”24.小波基函数和小波基函数和滤滤波系数波系数(db 2-正交，不正交，不对对称称)“近似”基函数“细节”基函数db小波“反变换”低频和高频“滤波系数”“正变换”低频和高频“滤波系数”25.小波基函数和小波基函数和滤滤波系数波系数(db 4-正交，不正交，不对对称称)26.小波基函数和小波基函数和滤滤波系数波系数(sym 4-正交，近似正交，近似对对称称)27.小波基函数和小波基函数和滤滤波系数波系数(bior 2.4 双正交，双正交，对对称称)28.小波基函数和小波基函数和滤滤波系数波系数(bior 6.8 双正交，双正交，对对称称)29.2 2、小波、小波分析分析在一在一维维信号信号处处理中的理中的应应用用小波小波变换变换就是将“原始信号s”变换成“小波系数w”，w=wa,wd包括近似(approximation)系数wa与细节(detail)系数wd近似系数wa-平均成分（低频）细节系数wd-变化成分（高频）30.小波原始信号分解小波原始信号分解过过程：程：原始信号s可分解成小波近似a与小波细节d之和。s=a+d小波系数w=wa,wd的分量，乘以基函数，形成小波分解：小波近似系数wa基函数A=近似分解a-平均小波细节系数wd基函数D=细节分解d-变化31.小波分解和小波分解和小波基小波基小波基D小波基A原始信号小波系数wd小波系数wa正变换：原始信号在小波基上，获得“小波系数”分量反变换：所有“小波分解”合成原始信号例如：小波分解a=小波系数wa小波基A32.离散小波离散小波变换变换公式公式正变换反变换其中：是小波基函数参考“数字图象处理”英文版,电子工业出版社,2002年（R.C.Gonzalaz,”DigitalImageProcessing”，p.375)信号s有M个样本，J级小波变换：小波分解小波系数33.一一维维信号小波信号小波变换变换例子例子Haar小波，例子：16点信号:6 5 9 8 3 7 8 5 6 5 9 8 1 3 3 9 6 5 9 8 3 7 8 5 6 5 9 8 1 3 3 9通过MATLAB实现(wavemenu)波形图小波正变换：小波系数：小波近似系数（加）；小波细节系数（减）小波反变换：可以由分解信号恢复原始信号。有2种：近似分解；细节分解34.一一维维信号的二信号的二级级小波小波变换变换系数系数原始信号2级小波系数 w2=wa2,wd2,wd1*Haar是正交变换。除以常数，目的使变换后平方和不变。例如：16位2级近似系数2级细节系数1级细节系数16位35.一一维维信号的二信号的二级级小波小波变换变换分解分解2级近似分解 （原始信号每4个平均值）2级细节分解 （原始信号每2个平均的差值）1级细节分解 （原始信号单数和双数的差值）恢复信号36.一一维维信号的二信号的二级级小波小波变换变换系数和分解系数和分解原始信号2级小波系数w2=wa2,wd2,wd12级近似分解 （原始信号每4个平均值）2级细节分解 （原始信号每2个平均的差值）1级细节分解 （原始信号单数和双数的差值）恢复信号37.原始信号原始信号 16点点 16点原始信号点原始信号 6 5 9 8 3 7 8 5 6 5 9 8 1 3 3 9 38.两两级级小波系数小波系数16点点原始信号小波系数原始信号(红)两级小波系数wd1wd2|wd2|wd1|39.16点点 信号信号 的的Haar小波近似小波近似值值和和细节细节分解分解 两级分解40.小波小波去噪声去噪声一般噪声特点：一般噪声特点：（1）高频成分（细节），（2）幅度小：用阈值；去噪声去噪声过过程：程：去除原始信号高频成分（细节）中幅度小于阈值部分。对2级小波，设定2个阈值，称“阈值2”和“阈值1”。去除1级噪声：去除1级小波细节分解中小于“阈值1”部分。去除2级噪声：去除2级小波细节分解中小于“阈值2”部分。恢复：恢复：将小波近似分解，加上去噪声后小波细节分解，即获得去除噪声的信号41.噪声去除噪声去除两级分解噪声去除，括号内保留部分数据原始信号(红),去噪后(黄)wd1两级小波系数wd242.小波小波去噪声去噪声16点点 6 5 9 8 3 7 8 5 6 5 9 8 1 3 3 9|wd1|1级去噪前绝对值|wd1|1级去噪后绝对值|wd2|2级去噪后绝对值|wd2|2级去噪前绝对值原始信号(红),去噪后(黄)1级细节小波系数2级细节小波系数0.7071,1,-4,3,1,1,-2,-60.5-6,-3,-6,-8两级小波系数阈值1wd1wd2阈值243.Haar小波小波去噪声去噪声（16点信号）点信号）16点原始信号点原始信号 6 5 9 8 3 7 8 5 6 5 9 8 1 3 3 9 小波去噪声两级分解44.一一维维信号的小波信号的小波变换变换例子例子 2 2（电压电压曲曲线线）通过MATLAB实现(wavemenu)波形图(MATLAB toolbox wavelet wavedemo leleccum.mat)是“电电网网监视监视的的电压电压曲曲线线”，有4570个点Haar小波变换45.haar 小波小波(s=a2+d2+d1 1)(wavemenu)leleccum Level 2(s-原始信号，a2-近似，d1 1-d2细节)1级细节分解(奇偶数值的差)2级细节分解(前2和后2的差)原始信号(红)2级近似分解值2级小波分解波形中的毛刺(见下页)46.1级细节分解(奇偶数值的差)2级细节分解(前2和后2的差)原始信号(红)2级近似分解值2级小波分解（放大）波形中的毛刺47.图-5 haar(s=a5+d5+.+d1 1)(wavemenu)leleccum Level 5a5-近似，d5 5-d1细节附附录录-5(wavemenu)leleccum haar Level 5 leleccum.mat是有36560个点的一维电压信号(s-原始信号，a1-近似，d1-细节)信号前2和后2的差-细节2信号奇偶数值的差-细节1原始信号信号-近似值5级小波分解48.小波小波去噪声去噪声 leleccum haar 小波小波 两级小波系数1级细节小波系数2级细节小波系数黄虚线表示阈值wd1wd2原始信号(红),去噪后(黄)|wd1|1级去噪前绝对值|wd1|1级去噪后绝对值|wd2|2级去噪后绝对值|wd2|2级去噪前绝对值49.小波小波压缩压缩 leleccum haar 黄虚线表示阈值1级细节小波系数2级细节小波系数wd1wd2原始信号(红),压缩后(黄)两级小波系数|wd1|1级去噪前绝对值|wd1|1级去噪后绝对值|wd2|2级去噪后绝对值|wd2|2级去噪前绝对值50.小波小波压缩压缩效果效果 leleccum haar 黄色虚线全局阈值（自动分配两级阈值）紫色线相对能量百分比（能量尽量保持）绿色线零数目百分比(零数目愈大，压缩愈明显)51.3、小波小波分析分析在在图图象象处处理中的理中的应应用用图象是二维信号，其小波变换相当于二次一维信号的小波变换：。（1）第一次一维信号的小波变换相当于图象的行变换。（2）第二次一维信号的小波变换相当于图象的列变换。小波变换用于图象压缩有良好的效果，已形成图象压缩的标准如JPEG2000。52.小波小波变换变换用于用于图图象特征抽取象特征抽取第1级斜线细节第1级水平细节第1级垂直细节水平细节近似图象垂直细节斜线细节53.第1级L1斜线细节第1级L1水平细节第1级L1垂直细节第2级L2细节近似图象第3级L3小波系数分级方块表示法54.第3级L3分辨率第2级L2分辨率第1级L1分辨率小波系数分级树形表示法55.小波小波变换变换用于用于图图象象压缩压缩采用小波进行压缩。作“小波变换”后，统计特性有改善，消除行和列之间的相关关系。有损压缩：根据视觉原理，不同分辨率小波系数进行比特分配。然后转换到一维作熵编码，如算术编码或霍夫曼编码。无损压缩：选择“整数小波变换”，无舍入误差。但不能进行比特分配。56.小波小波变换变换用于用于图图象象压缩压缩第3级L3水平、斜线、垂直细节第2级L2水平、斜线、垂直细节第1级L1水平、斜线、垂直细节两阈值线之间的直方图被去除（有损压缩）57.小波小波变换变换用于无用于无损损数据数据隐隐藏藏无损数据隐藏：是基于无损压缩：选择“整数小波变换”，无舍入误差。例如可以采用第二代小波。无损数据隐藏：避免在嵌入数据后小波反变换时图象灰度的溢出。小波变换前要作预处理，作直方图调整，将图象中灰度出现少的数据，合并入隐藏数据。第一个无损数据隐藏是1999年科达公司发表的一个专利。由于法律上原因，医学图象数据隐藏必须是无损的。此外、无损数据隐藏在电子银行、电子政务、电子商务、图象建档等有广泛的用途。58.数据嵌入数据嵌入核磁共振医学核磁共振医学图图象象 (可可无无损损恢复恢复)(水印图象见下页)(a)原始(5125128)(b)小波域嵌入水印图象 59.水印水印图图象象(1921202二值图象)60.小波小波变换变换用于无用于无损损数据数据隐隐藏藏（交通交通图图象）象）原始图象（1024768）信息隐藏后的伪装图象（1024768）同时隐藏 5 张（320280）图象（见下页）61.同同时隐时隐藏的藏的 5 5 张张（320280320280）交通）交通图图象，象，可完全恢复可完全恢复（1）上海延安路（3）上海曲阳路（2）外地（4）上海曲阳路（5）上海曲阳路62.小波小波变换变换用于用于图图象水印象水印指纹原始图象嵌入水印(取款密码等)后图象指纹传感器：标准的Veridicom指纹鼠标指纹开发工具：VeridicomAuthenticationSDK以Windows的DLL库方式提供指纹库：(FingerprintVerificationCompetition,FVC)。FVC2000db1是由光学设备采集；FVC2000db2是由电容设备采集。银行取款密码嵌入指纹，网上进行身份认证63.小波小波变换变换用于用于图图象水印象水印 小波正变换小波反变换小波正变换小波反变换数据嵌入数据提取原始图象加水印后图象输入原始图象加水印后图象输出隐藏数据隐藏数据64.小波分析最新小波分析最新进进展展（1）第二代小波，称提升算法，可用于整数小波。（2）嵌入零树法，获得更优良的效果。（3）小波与统计理论结合。（4）商品化，如“JPEG2000”小波图象压缩标准，MATLAB小波计算包等。65.小小结结（1）小波分析理论上比较完善小波变换基，既具有频率局域性质，又具有时间局域性质。小波变换的多分辨度的变换，能在多个尺度上分解，便于观察信号在不同尺度（分辨率）上不同时间的特性。（2）小波分析有广泛的实用性小波变换存在快速算法，对于M点序列而言，计算复杂性为：O(M)，处理快速。小波变换基函数有多种类型，可以是正交的，也可以是非正交（双正交），比傅里叶变换更加灵活。66.
