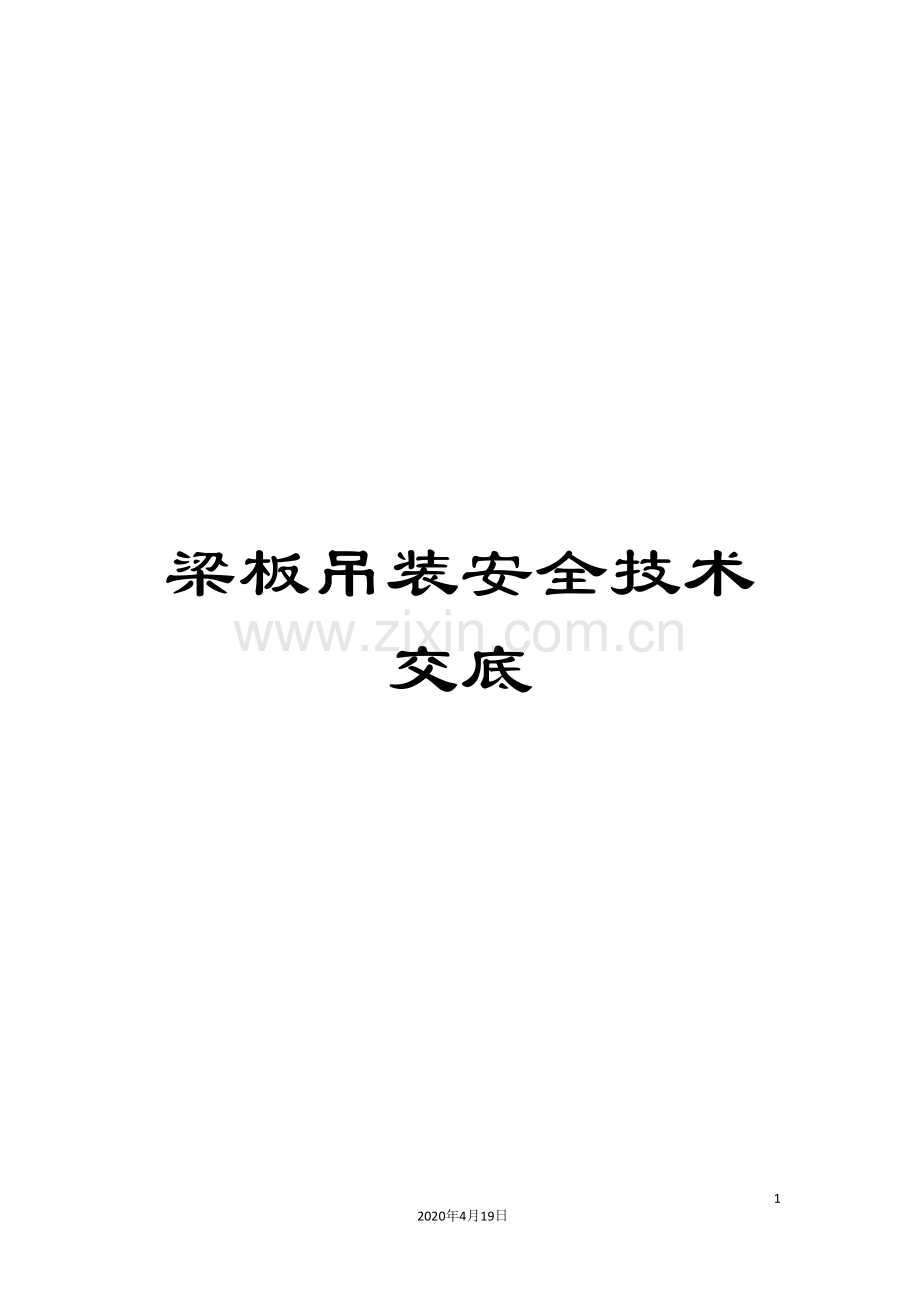

梁板吊装安全技术交底.doc

梁板吊装安全技术交底72020年4月19日文档仅供参考梁板吊装施工安全技术交底工程项目：池州长江大桥接线路基工程05标 承包人：安徽巢湖路桥建设集团有限公司交底内容同乐河大桥梁板吊装施工工 种梁板预制、吊装施工作业人员施工队交底时间交底人交底时间被交底人（见附表签到表）交底内容：一、梁体吊装前的准备工作当构件及墩台达到设计强度100%时，经监理及现场技术人员检查合格后方可进行运输安装，安装前要求检查构件的外形尺寸，预埋件尺寸和位置，符合要求的构件方可使用；需要做的准备工作有：严格检查橡胶支座相应尺寸和受力性能、对各部位几何尺寸丈量、梁体外观检查、梁体强度检验（梁体养护条件）、校验梁体预埋件位置、剔出预埋件须焊接的钢质表面，刷净表面灰渣、提前验收梁体安装后造成隐蔽不易检验的部位。1、机具准备安装架设前，应组织邀请有关专业人员对使用的吊车、吊装钢索、吊扣、滑车、扒杆、葫芦、电机、千斤顶等进行鉴定。检查卷扬机的地锚、卷扬机绳索的牵引方向、校对卷扬机牵引力及滑轮组的穿索方式、检验卷扬机的摩擦制动器。对先简支后连接梁板，要提前做好临时支座，临时支座可采用砂箱或砂筒制作，梁板安装吊装前，必须出具吊车的说明书及检验合格证明，同时应进行试吊，一般不得用钢丝绳扣直接吊梁，应用型钢及钢板做专用吊架。吊车就位后应经重载试车检验合格方能正式进行架梁施工。使用吊车施行梁体安装时，吊车起重量须有足够的安全富余。2、场地准备梁体安装施工前，应由测量人员在桥梁墩、台顶上，按设计要求将所有梁的纵横位置测出，并按设计要求安装桥梁支座。安装支座前，将墩台垫石顶面清理干净，保持清洁无油污，认真检查其标高及平整度与设计是否相符，将墩台垫石标高校核调整满足要求后，在支座垫石上弹画出支座设计中心线，按图纸要求正确安放支座。支座安装必须与垫石密贴，支座顶面坡度必须与梁底坡度一致。吊车支腿及运梁炮车的行走道路应铺设平顺。基底承载力应能满足运梁炮车、吊车重载运行的需要，不致引起不均匀沉降。梁体的堆放场地应平整，必要时应对存梁地基应做加固处理。梁体堆存时在梁体设计支点部位加垫枕木。梁板叠放时，上、下层梁板的垫木应上下相对，T型梁只允许单层摆放，同时应有防止梁体倾倒的措施。二、梁体吊装1、吊车上桥须对已安装的梁体（桥面）采取补强措施，如加垫木等，对宽翼缘的T型梁应先浇筑完湿接头砼，养护达到设计强度后，方允许吊车上桥。2、梁体起吊前，相应的边角应用型钢加工专用器具保护或用橡胶皮带衬垫保护，梁体构件应兜底捆绑，保证梁板水平，受力均匀，牢靠，起吊速度要均匀、平稳。构件下放时，必须低速轻放，禁止急快忽慢和忽然制动。梁体禁止斜拉、斜吊。3、运梁炮车上应做好梁体的保险支架，慢速均衡拖运。4、吊车的前支腿在到达前跨桥墩时应在落脚点摆放防滑块（平面块）。5、刚安装上的单片梁体要立即支撑临时固定，当有第二片梁安装后即时焊接联接。随即进行横隔板梁的施工，保证梁体的整体稳定性。6、梁体的吊点位置在满足安装的条件下，尽量靠近梁体设计支承点位置，并采取可靠措施，不使施加的预应力产生负弯矩，对梁体产生不利影响。7、梁体移位要求采用双门式吊机。三、安装梁板应注意事项：1、梁体结构安装须结合施工现场条件和设备能力而选用合适的安装方法，制定相应的安装方法。2、梁体结构安装使用的各受力设备机具应具有满足安全操作的安全系数。3、梁体安装的全过程中，各作业班组均须有明确劳动分工，并有专人负责。在操作过程中，除确定的现场指挥人员外，任何人不得指挥操作。统一安装作业的各种手势、旗语、哨音，不得随意改动。4、施工操作人员应事先经过培训，明确构件安装工序，操作步骤，起重工须持证上岗。5、梁体吊装作业，当风速大于8m/s（五级风）、雾天能见度低于50m、降雨时等恶劣气候均应停止施工。一切起重设备在每次使用前经应检查并试运转，以保证安全可靠。电动卷扬机在雨季须有足够的防雨设施，冬季有霜雪时应将安装运行部位清除干净，方能进行操作。6、梁体张拉、压浆完成后，且达到设计强度的100%时方可进行吊装。7、在梁板安装前注意支座的位置和标高控制，必须对桥梁临时支座垫石进行准确测量放线，并将设计图纸上标明的临时支座中心线位置标在临时支座垫石和橡胶支座上。在梁板就位前，将橡胶支座准确安放在支座垫石上，支座中心线同支座垫石中心线重合，然后落梁。对于梁板连续刚构施工应按第9项中施工流程进行施工，同时注意及时安装过渡墩墩顶临时支座；对于梁板结构连续施工注意及时安装临时支座，对于临时支座的设置可采用罐砂筒罐砂和放砂来控制设置。8、墩（台）施工完毕后，安装临时支座和永久支座，按连续接头施工步骤逐次连接连续接头处钢筋，浇筑墩顶连续接头及两侧各9.5米范围内的湿接缝和现浇横隔梁混凝土。待混凝土达到设计强度的90%后，张拉相应的顶板负弯矩钢束并压浆，填补负弯矩钢束张拉槽口混凝土。待混凝土强度达到设计要求后，拆除临时支座，形成连续体系，然后逐孔浇筑剩余部分的湿接缝和现浇横隔梁的混凝土。10、梁（板）安装时必须严格按照施工技术人员要求进行施工，不得擅自进行。同时注意纵、横向偏差尺寸一定要在规范要求之内，以免造成梁（板）安装就位后，梁、板之间的横向间距大小不一，有的间距很大，有的基本无间隙，影响梁（板）均衡受力，有的桥梁梁（板）安装纵向尺寸偏差大，伸缩缝处间隙过小，有的甚至无间隙顶死，导致伸缩逢部分失效或完全失效。四、安全保证措施认真贯彻执行“安全生产，预防为主”的方针，严格按操作规程、施工工艺、施工方案进行施工，建立健全各级安全体系，消除不安全因素，坚持作好安全生产的三级教育。1、现场设置梁体安装场地警界线，非施工人员严禁入内。高空作业悬挂安全警示标志牌。2、每工班（单片梁）安装结束，即时清理现场、机具，准备下一个工作循环。3、高空作业人员应佩带安全帽和安全绳，不得向下乱抛东西以免伤人。梁板安装前支腿时，操作人员行走于梁板上，必须配带安全帽、安全带及安全绳，并安排专人负责行走人员的安全。4、对进场工人在开工前进行安全教育，严把各工种工人进场关，严禁带病和素质低下的工人进场。同时，从事吊装作业的人员必须持有相相关的作业操作资格证书方能上岗。5、在整个施工过程中，施工区内设立施工警示牌，白天挂警示旗，晚间挂警示灯。施工人员和机械应注意安全，严禁违章指挥、操作；6.桥梁吊装设备进场前必须出具其合格证书，操作人员必须熟悉和熟练操作起重设备作业，每次吊装前应她细检查各紧固件联接是否可靠，开机前应进行空载，试运转无发现异常才可正式工作。专职安全员必须在场，负责安全协调7、加强机械设备管理，特别是吊车、砂筒，有足够的安全系数，确保安全。对机械设备的使用和维修人员进行岗位培训，熟悉机械设备性能，掌握机械设备的作用和维护性能，杜绝重大机损、机械伤人事故的发生。8、砂筒使用前必须进行预压，防止梁板就位后出现沉降。9、梁板平移时，速度应缓慢匀速，保险风缆放松速度与梁板平移速度保持一致。专人负责观察滚筒与走板的位置，发现问题及时进行处理。10、定期检查各种吊索、吊具，发现问题立即报告并处理。吊装时注意吊索、吊具的布置、使用要安全可靠。11、现场所使用的各种机具设备、电器设备要有专人管理、专人操作；现场吊运施工时，应设专人指挥，所有操作人员必须接受指挥人员的指挥。严禁违章指挥、违章施工，指挥人员手势必须准确。安全技术交底签到记录 日期：交底内容：序号姓名备注序号姓名备注
