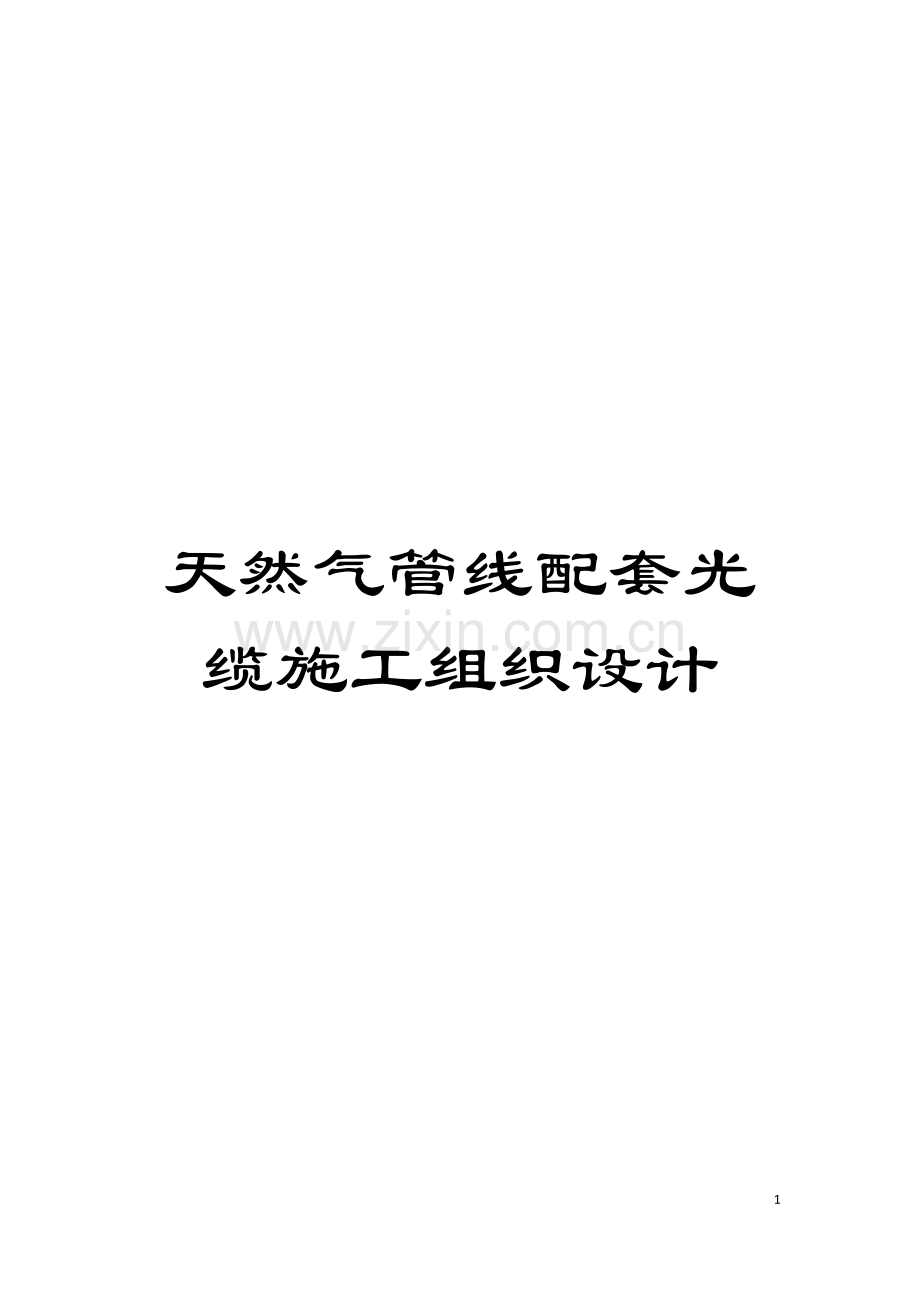

天然气管线配套光缆施工组织设计

178

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

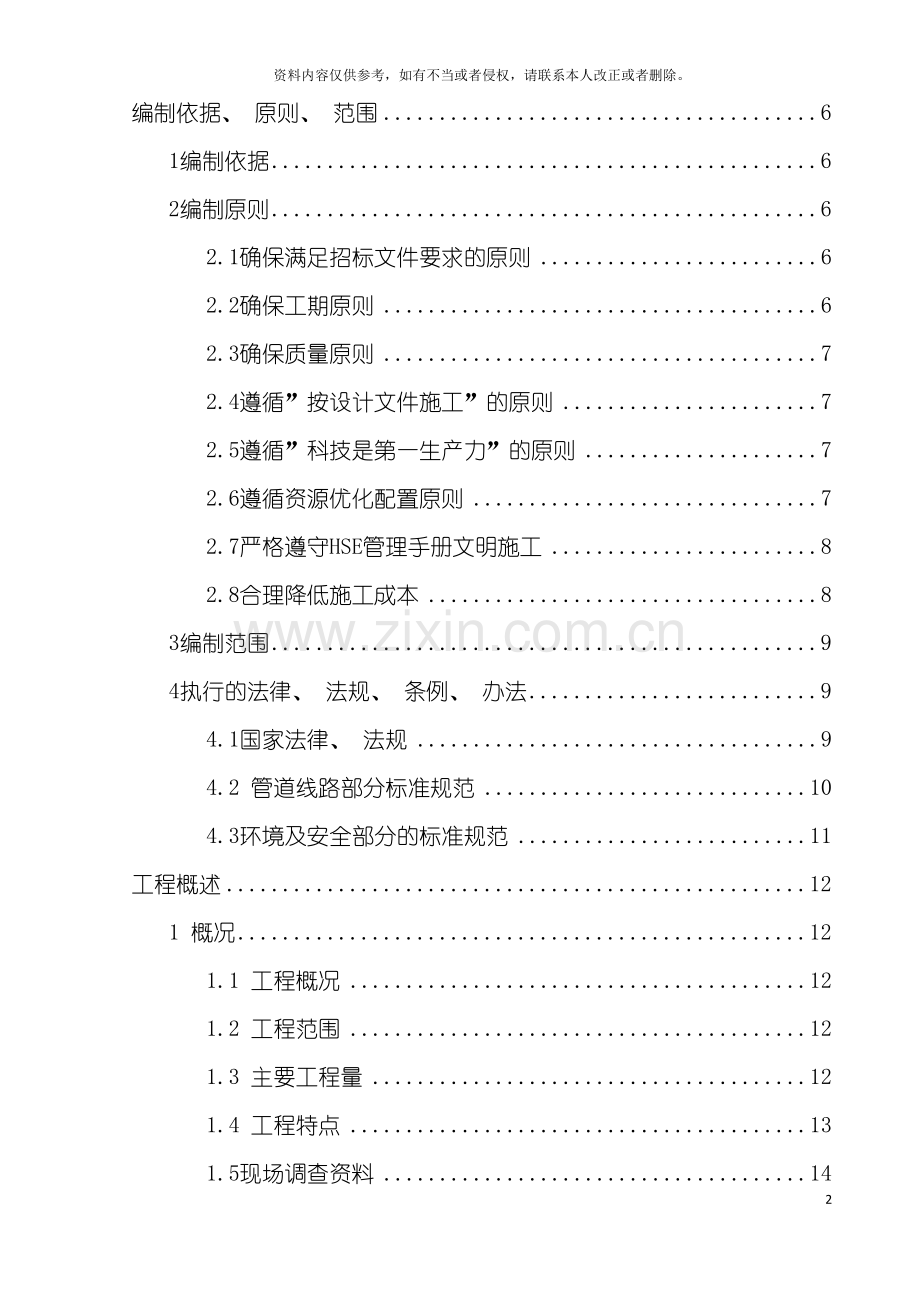

编制依据、 原则、 范围 6
1编制依据 6
2编制原则 6
2.1确保满足招标文件要求的原则 6
2.2确保工期原则 6
2.3确保质量原则 7
2.4遵循”按设计文件施工”的原则 7
2.5遵循”科技是第一生产力”的原则 7
2.6遵循资源优化配置原则 7
2.7严格遵守HSE管理手册文明施工 8
2.8合理降低施工成本 8
3编制范围 9
4执行的法律、 法规、 条例、 办法 9
4.1国家法律、 法规 9
4.2 管道线路部分标准规范 10
4.3环境及安全部分的标准规范 11
工程概述 12
1 概况 12
1.1 工程概况 12
1.2 工程范围 12
1.3 主要工程量 12
1.4 工程特点 13
1.5现场调查资料 14
1.5.1地形、 地貌 14
1.5.2气象、 水文特征 14
1.5.3 交通运输情况 15
1.5.4施工用水电情况 15
1.5.5 通信情况 15
1.5.6 当地劳务资源状况 16
1.5.7 地材、 油料情况 16
1.5.8 卫生防疫 16
1.5.9 沿线民风民俗和社会治安情况 16
总体施工部署 17
1 施工场地布置 17
1.1 总体布置原则 17
1.2 总体平面布置 18
1.3 总体施工平面规划 18
1.3.1项目部平面规划 18
1.3.2各施工队平面规划 19
1.4施工场地规划要求 19
1.5 施工现场平面布置的功能要求 19
1.6 驻地项目部平面布置 19
1.7 环保设施建设 20
2 组织机构 20
2.1 施工组织机构 20
2.2 拟投入本工程的技术和管理人员配置 21
3车辆、 仪表、 设备等配置计划 22
4职责 24
4.1各部门职责 24
4.1.1 工程部职责 24
4.1.2 HSE管理部职责 25
4.1.3 保障部及综合办公室职责 26
4.1.4 作业层各施工队的职责 27
4.2 项目经理部主要岗位职责 28
4.2.1 项目经理职责 28
4.2.2 工程部人员职责 28
4.2.3 HSE部人员职责 29
4.2.4保障部及综合管理人员职责 30
4.2.5 总工程师职责 30
4.2.6 质检人员职责 31
4.2.7 安全管理员职责 32
4.2.8 试验人员职责 33
4.2.9 计量及资料管理人员职责 33
4.2.10 作业层各组长的职责 34
5施工方案 35
5.1 施工方案确定原则 35
5.2 总体施工方案 35
5.3 主要工程项目施工方案 36
5.3.1 硅芯管施工方案 36
5.3. 2 通信光缆线路具体施工方案 36
5.3.3 各种附属组件安装施工方案 36
5.3.4通信光缆线路交越保护方案 37
6 技术措施 37
6.1 技术管理体系 37
6.2 技术准备 37
6.2.1 培训 37
6.2.2 施工调查 37
6.2.3 技术信息的收集 38
6.2.4 熟悉、 审查施工图纸和有关设计资料 38
6.2.5 编制实施性施工组织设计 38
6.3 技术保证措施 39
6.3.1 施工准备阶段技术措施 39
6.3.2 施工阶段主要技术措施 40
7材料采购与管理 43
7.1 材料的采购 43
7.2 材料的储存、 保管、 发放 44
7.3 物资供应的质量控制 45
7.4 物资供应的计算机管理 46
7.5 物资供应的其它管理 46
7.5.1计量工作 46
7.5.2物资文明管理 46
7.5.3 安全保卫消防管理 46
7.5.4施工物资应急预案 47
8主要施工机械设备和试验检测仪器的管理 47
8.1配备计划 47
8.2 调配方案 47
8.3 人员培训 48
8.4 使用及管理 48
8.4.1 机械设备使用及管理 48
8.4.2 仪器仪表使用及管理 49
9劳动力管理措施 50
10冬、 雨、 夜施工措施 51
10.1冬季施工措施 51
10.2雨季施工方法 51
10.3夜间施工方法 52
11各种资料管理措施 52
11.1资料准备 53
11.2 资料管理 53
11.3 资料的收集、 编制、 移交 53
11.4 具体保证措施 54
12保修回访措施 54
12.1 保修措施 54
12.2 回访措施 55
13配合措施 55
13.1 与相邻施工单位的协作与配合 55
13.2 与交越部门的协作与配合 55
13.3 与设计单位的协作与配合 56
13.4 与监理单位的协作与配合 56
13.5 与建设单位的协作与配合 57
13.6 与供货单位的协作与配合 57
13.7 与地方政府的协作与配合 57
工程目标陈述及承诺 58
1质量目标 58
1.1 质量目标 58
1.2 质量目标承诺 58
1.3质量目标保证措施 58
1.3.1 创优规划 58
1.3.2 创优组织机构 58
1.3.3 创优内控标准 59
1.3.4创优措施 59
1.3.5 质量保证体系 61
1.3.6 质量管理制度 66
1.3.7 质量保证措施 67
1.3.8 保证工程质量的技术措施 72
1.3.9 隐蔽工程的质量保证措施 73
1.3.10工程通病的防治措施 73
1.3.11 施工技术记录及文件资料的控制措施 74
1.3.12竣工资料控制措施 75
1.3.13 质量奖惩措施 76
2工期目标 76
2.1 工期目标 76
2.2 对本工程工期的承诺 77
2.3工期目标保障措施 77
2.3.1 以完善的组织机构保证工期 77
2.3.2 以先进的管理手段保证工期 77
2.3.3 从施工要素和资源配置上保证工期 78
2.3.4 从物资供应上保证工期 78
2.3.5 从技术支持上保证工期 78
2.3.6 从加强安全、 质量管理上保证工期 79
2.3.7 从调度管理上保证工期 80
2.3.8 从外协上保证工期, 确保本工程与其它专业施工衔接合理。 80
2.3.9 保证工期不受冬、 雨、 夜影响的措施 80
2.3.10 保证工期不受交叉施工影响 81
2.3.11 保证工期的劳动卫生保障措施 81
2.3.12保证农忙季节工期不受影响的措施 82
3 HSE管理目标 82
3.1 HSE管理目标 82
3.1.1健康目标: 82
3.1.2安全目标 82
3.1.3环境目标 83
3.2 HSE管理目标保证措施 83
3.2.1安全目标保证措施 83
3.2.2施工环保、 水土保持、 文物保护措施和方案 92
3.2.3劳动卫生保障措施 96
4成本目标 99
4.1 成本目标 99
4.2成本目标保证措施 99
4.2.1成本过程控制原则 99
4.2.2控制措施 101
具体施工工艺和施工方法 106
1 硅芯管施工方案 106
1.1硅芯管材料进场、 检测方法及标准 106
1.1.1硅芯管材料进场 106
1.1.2硅芯管材料的检测及标准 107
1.2硅芯管路由施工方案 109
1.2.1 路由复测: 109
1.2.2 硅芯管配盘标准 109
1.3 硅芯管敷设工艺、 办法及遵循的标准 110
1.3.1硅芯管沟槽的清理工艺及标准 110
1.3.2硅芯管的敷设工艺、 方法及标准 110
1.3.3硅芯管接续工艺、 方法及标准 115
1.4硅芯管贯通实验 116
1.4.1硅芯管贯通试验的流程: 116
1.4.2硅芯管贯通实验具体方案 116
1.5硅芯管附属工程施工方案 117
1.5.1硅芯管人( 手) 孔设置及标准 117
1.5.2标石、 标志带安装工艺及标准 117
1.6硅芯管工程的交工验收 119
2光缆施工方案 120
2.1光缆施工准备工作 120
2.1.1准备方案 120
2.1.2光缆搬运储存方案 120
2.2光缆配盘及单盘检测工艺及标准 121
2.2.1光缆配盘方法 121
2.2.2光缆单盘检测的工艺及方法 121
2.3光缆气吹敷设工艺、 方法及标准 122
2.4光缆接续测试工艺、 方法及标准 123
2.4.1光缆尾端处理 123
2.4.2光缆接续 124
2.4.3接续盒的固定和余缆处理 127
2.4.4光纤色谱与纤序 128
2.5光缆接续验收 128
3中小型穿跨越 129
3.1利用管道穿跨越结构穿越 129
3.2单独穿跨越方式 130
3.2.1顶管穿越施工方案 130
3.2.2定向钻穿越施工方案 132
附件 137
附件1施工组织机构图 137
附件2进度计划横道图 142
附件3项目部安全、 环境管理方案( 总体方案) 140
附件4危险危害因素清单 141
附件5重大危险源清单 144
附件6项目部环境因素清单 145
附件7项目部重要环境因素清单 147
附件8劳动力投入计划 148
附件9项目管理人员登记表 149
附件10项目经理及项目管理人员简历 150
附件11拟投入本招标项目的主要施工设备表 152
附件12拟配备本招标项目的试验和检测仪器设备表 153

编制依据、 原则、 范围
1编制依据
1.1江西省天然气有限公司提供的《江西省天然气管网一期工程光缆敷设施工第4标段( 丰鹰段) 工程〈招标文件〉》。
1.2 国家颁布的有关法律、 法规及地方政府颁布的有关法规、 条例及部门规章。
1.3 国家和信息产业部及石油部门现行的设计、 施工、 验收采用的规范、 规则和标准、 暂行规定。
1.4 我单位经认证中心审定经过的ISO 9001: 认证《程序文件》。
1.5 现场调查踏勘所获取的资料。
1.6 有关定额( 劳动、 物资消耗及机械台班等) 及参考指标。
1.7、 我单位当前具有的综合施工能力、 技术装备水平及从事类似工程的施工经验。
2编制原则
2.1确保满足招标文件要求的原则
严格按照招标文件所规定的各项条款编制投标文件, 确保投标文件满足招标文件对本标段工程提出的各项要求。
2.2确保工期原则
针对本标段工程的性质、 特点、 工程量分布情况和施工范围内的主、 客观条件, 在保证劳、 材、 机计划的基础上, 坚持以人为本的原则, 调遣高素质专家型技术人才和精干的专业施工队伍进场施工, 遵循”全面规划、 突出重点、 均衡施工、 适当提前”的指导思想, 采取顺排任务、 倒排工期, 合理安排施工进度的方案, 确保工期目标的实现。
2.3确保质量原则
严格按GB/T 19001- idt ISO 9001: 标准及通信行业相关验收规范运行, 完善质量保证体系, 强化施工过程控制, 确保我方质量质量目标的实现。
2.4遵循”按设计文件施工”的原则
严格按照设计文件、 施工图纸编制施工组织设计, 确保满足本工程的设计标准和要求。
2.5遵循”科技是第一生产力”的原则
针对本工程工艺严、 标准高的特点, 积极采用新设备、 新技术, 让”科学施工”成为本标段施工的主导思想。
2.6遵循资源优化配置原则
依据建设单位要求及工程需要设置现场施工组织机构, 部署施工队伍, 优化施工方案, 合理配置资源, 确保优质、 准时、 安全、 高效地完成施工任务。
2.7严格遵守HSE管理手册文明施工
严格按照HSE管理体系标准运行, 建立健全健康、 安全、 环境管理组织机构, 完善保证体系。采取各种有效措施搞好医疗卫生、 劳动保护和后勤保障工作, 防止疾病发生, 保证职工身体健康, 确保参建队伍的战斗力。
严格按GB/T 28001- 职业安全健康管理体系标准运行, 建立健全安全管理组织机构, 完善安全保证体系; 严格遵守国家有关安全生产的法律及法规、 地方政府及行业部门有关安全生产的规章条例; 严格执行国家、 信息产业部及建设单位有关施工规范和技术安全规则, 认真执行施工安全操作规程, 杜绝人的不安全行为, 消除物的不安全状态, 确保实现安全目标。
加强现场标准化工地建设, 创立规划有序的施工生产和生活场所, 做好现场”三保”( 环保、 水保、 文物保护) , 搞好文明施工。
2.8合理降低施工成本
优化组织结构, 使各项工程流程进行顺畅, 各部门分工、 责任明确, 各项施工指令能快速高效的得到执行。同进强化施工过程控制及监管, 杜绝返工。
建立、 健全各种车辆、 仪器、 仪表的管理措施, 减少各种机具的故障率, 控制机械成本, 对一些工地应用比较少的大型车辆、 机具采用现场租赁的方式, 缩减施工调遣费用
材料采购方面作到货比三家, 在保证工程质量的基础上, 多方比较价格, 选用质优价廉的工程材料
在安全、 人员健康管理上, 强化前期管理及监控, 及时发现安全隐患, 杜绝安全事故发生。
3编制范围
江西省天然气管网一期工程丰鹰段线路光缆敷设
主要工作内容: 气流法穿放光缆、 接续、 测试, 硅芯管敷设, 普通标石安装, 盾形电子标识器安装, 普通电子标识器安装, 钢管套管敷设, 聚乙烯塑料管敷设, 安装加固配重块, 安装C15混凝土袋等。
4执行的法律、 法规、 条例、 办法
如我单位中标, 本标段工程在施工过程中, 除严格遵循施工承发包合同、 设计文件、 施工图纸外, 还遵循下述的法律、 法规和部门规章
4.1国家法律、 法规
1) 《中华人民共和国安全生产法》主席令第70号( )
2) 《建设工程安全生产管理条例》国务院第393号( )
2) 《中华人民共和国节约能源法》主席令第90号(1997)
3) 《中华人民共和国环境保护法》主席令第22号(1989)
4) 《中华人民共和国水土保持法》主席令第49号(1991)
5)《中华人民共和国防洪法》(1997年)
6) 《中华人民共和国野生动物保护法》(1988年11月8日)
7) 《中华人民共和国土地管理法》(1998年8月29日)
8) 《中华人民共和国消防法》(1998年5月1日实施)
9) 《建设项目( 工程) 劳动安全卫生监察规定》劳动部令第3号( 1996)
10)《建设项目环境保护管理条例》国务院令第253号( 1998)
11)《石油天然气管道保护条例》国务院( )
12) 《民用爆炸物品管理条例》国务院令466号( )
13) 《建设工程安全生产条例》国务院令393号( )
4.2 管道线路部分标准规范
1) 《油气长输管道工程施工及验收规范》GB50369-
2) 《石油和天然气管道穿越工程施工及验收规范》SY/T4079-95
3) 《石油建设工程质量检验评定标准 输油输气管道线路工程》 SY/T0429-
4) 《石油建设工程质量检验评定标准 管道穿越工程》SY/T4104-95
5) 《管道下向焊接工艺规程》SY/T4071-93
6) 《钢质管道焊接及验收》SY/T 4103-
7) 《石油天然气钢制管道无损检测》SY/T 4109-
8) 《油气输送用钢制弯管》SY/T 5257-
9) 《长输管道阴极保护工程施工及验收规范》SYJ4006-90
10) 《涂装前钢材表面锈蚀等级和除锈等级》 GB 8923—88
11) 《埋地钢质管道聚乙烯防腐层技术标准》 SY/T 0413—
12) 《钢质管道熔结环氧粉末外涂层技术标准》SY/T 0315—
13) 《辐射交联聚乙烯热收缩带( 套) 》SY/T 4054-
14) 《管道防腐层补口绝缘密封性试验方法标准》SY/T0074-93
15) 《公路隧道施工技术规范》 JTJ042-94
16) 《公路路基施工技术规范》JTJ033-95
17) 《公路路面基层施工技术规范》JTJ034-
18) 《公路桥涵施工技术规范》JTJ041-
19) 《砌体工程施工质量验收规范》GB50203-
20) 《长距离输油输气管道测量规范》 SY/T 0055-
21) 《顶进施工法用钢筋混凝土排水管》JC/T640-1996
22) 《厂矿道路设计规范》 JBG 22-87
23) 《爆破安全规程》GB6722-
24) 《土方与爆破工程施工及验收规范》GB201
25) 《阴极保护管道的电绝缘标准》 SY/T 0086-
26) 《输油( 气) 管道同沟敷设光缆( 硅芯管) 设计、 施工及验收规范》 SY/T 4108-
27) 《本地通信线路工程设计规范》 YD5137－
28) 《长途通信光缆线路施工验收规范》YD5121-
29) 《光缆进线室验收规定》YD-T5152-
30) 《电信工程制图与图形符号规定》YD-T5105-
31) 《综合布线系统工程设计规范》 GB50311－
4.3环境及安全部分的标准规范
1) 《地表水环境质量标准》, GB3838-
2) 《城市区域环境噪声标准》GB3O96-93
3) 《建筑施工场界噪声限值》GB12523-90
4) 《大气污染物综合排放标准》GB16297-1996
5) 《污水综合排放标准》( 1999年局部修订) GB8978-1996
6) 《中国石油化工集团公司安全、 环境与健康( HSE) 管理体系》Q/HSE 0001.1-
工程概述
1 概况
1.1 工程概况
xx工程起点为赣江北, 终点为鹰潭站, 途经xx市、 xx市。全线长约170km, 设4个中继段。xx～xx站16km, xx～xx站段长约68km, xx～xx段长约48km。xx～xx长约38km。全线设xx站1座、 xx站1座、 xx站1座、 xx站1座, xx站1座。我方负责敷设为自控系统提供通信功能的光缆项目。光缆采用硅芯管敷设GYTS-16D-B1光缆。
1.2 工程范围
xx工程光缆配套工程。
为实现自控系统对各站远距离的数据采集、 监视控制、 安全保护盒统一调度管理等功能, 在丰鹰段同沟敷设一条硅芯管, 内设GYTS-16D-B1光缆, 作为传输通道。
1.3 主要工程量
本工程主要工程数量详见《主要工程数量表》。
主要工程数量表
序号
工程项目名称
单位
数量
备注
1
施工测量
km
179.5

2
挖填土方
m3
15783

3
光缆敷设GYTA-16B1(气流法穿放)
km
179.5

4
光缆保护标志带 (300宽)
km
176

5
硅芯管铺设φ40/33(包括试通、 充气试验、 硅芯管接头、 堵头)
km
200.5

6
光缆接头
个
102

7
普通标石
个
1170

8
遁形电子标识器 (带ID)
个
102

9
保护管安装 无缝钢管φ114*4
m
4000

10
保护管安装 厚壁钢管φ60*4.5
m
530

11
保护管安装 镀锌焊接钢管φ76
m
330

12
保护管安装 聚乙烯套管φ75
m
700

13
护缆支托架制作安装(φ610*8.8螺缝管、 L75x5角钢)
kg
7024

14
直通手孔 SK1
个
185

15
混凝土保护盖板 500*300*60mm
km
2.025

16
光缆中继段测试
中继段
5

17
施工测量
km
179.5

1.4 工程特点
本标段工程和天然气管道工程同时进场、 同时开工, 施工过程中会出现多单位、 多专业同场作业的情况, 交叉施工干扰大、 工序衔接复杂等问题。另外我方工程进度受外单位光缆沟开挖进度影响较大。
其次, 本标段工程采用直埋方式与天然气管道同沟敷设, 对光缆隔距及保护要求严格, 且沿线多处交越高速公路, 其它电信市政设施等, 需要与其它部门联系交越事宜。
该项目地处赣中、 北部, 属鄱阳湖水系和赣东北中的山丘陵区, 沿线水田较多, 施工季节正是当地的丰水期, 降水比较多, 施工时受此方面影响较大。
1.5现场调查资料
1.5.1地形、 地貌
管线途经区域主要为赣中北部鄱阳湖水系冲积平原区、 中低山丘陵区, 有河流冲积淤积平原, 外沿则多为低缓岗地, 至西向东基本为平原、 丘岗、 丘陵、 山前宽缓谷地地貌。沿线穿跨越有: 铁路穿越10次; 顶管穿越公路26次, 河流1次; 开挖穿越乡村道路36次; 定向钻穿越赣江、 清丰河、 芗水河、 白塔河、 抚河、 干港河。
1.5.2气象、 水文特征
工程范围属亚热带温暖湿润季风气候区, 具有四季分明、 气候温和、 雨量丰沛、 日照充裕、 无霜期长的特点。在春季因冷暖交替, 天气多变; 汛期常有暴雨, 有时酿成水灾; 盛夏酷热; 秋季天高气爽; 往往有伏、 秋旱发生; 冬季较温暖、 霜雪较少。按气候标准分季, 则冬夏长而春秋短( 春季70天、 夏季120天、 秋季62天、 冬季113天) 年平均气温18.1℃; 最热月( 7月) 平均29.7℃, 最冷月( 1月) 平均5.6℃, 年极端最高温度41.0℃。年平均降水量为1889.2毫米, 平均降水日数有186天; 汛期( 4至6月) 降水占全年的48.3%, 旱季( 7-9月) 占20%。　　
丰城段靠近鄱阳湖水域, 河流众多, 鄱阳湖水系是当地水产及淡水资源分布区, 施工时要积极采用无污染的工程材料, 注意施工及生活场区的垃圾处理, 重点保护当地水资源不受污染。
1.5.3 交通运输情况
本标段工程地处江西省中、 北部, 有多条省级二级干线公路、 县级公路及乡村公路, 公路交通条件较为便利。且管沟开挖方要修建施工便道, 工程物资可经过各等级公路线路及施工便道运送至施工地点。
1.5.4施工用水电情况
施工沿线用水比较方便, 可接取丰城、 抚州、 鹰潭或乡镇自来水管网获取, 水质较好, 可供生产、 生活用水。
施工用电可就近接取生活驻地市电使用, 并自备发电机在供电高峰期和停电时满足施工需要。
1.5.5 通信情况
本标段位于丰城至鹰潭之间, 地域经济比较繁荣, 通信情况较好, 固定和移动通讯设施发达, 具备宽带接入Internet网络条件, 项目经理部和监理单位、 建设单位拟采用固定电话和宽带网络联系, 项目经理部、 各队与施工现场采用移动电话和无线对讲机进行通信联络。
1.5.6 当地劳务资源状况
本标段施工所在地农村经济发展条件较好, 农村空闲劳务人员相对较少, 但考虑到我公司所承担的工程内容, 除敷设硅芯管要用大量劳务人员外, 光缆吹放, 接续等内容大部分为我公司员工独立承担, 需用人员较少, 硅芯管敷设所需劳务人员拟从山东带入, 保障工程施工人员充分。如光缆开沟持续时间较长, 可采用当地雇用劳力的办法, 项目部将设置专门的部门管理对当地劳力的雇用, 劳资, 健康等问题。
1.5.7 地材、 油料情况
本标段经济发展较好, 地材油料等供应十分便利。赣中北山区回回填所需细土可采用车辆就近供应, 施工所需石料、 水泥均可抽样试验合格后就近采购, 降低工程运输成本同时确保工程工期。
1.5.8 卫生防疫
据我单位现场调查情况, 当地水田较多, 施工时应积极采取劳动防护, 防止施工人员被蚂蝗蜇伤, 同时施工期间在春季, 主要做好肠炎、 流感及”甲型H1N1型流感”的预防监控工作。
1.5.9 沿线民风民俗和社会治安情况
根据现场调查了解到, 本标段所在地居民大多数为汉族, 一般无民族节日, 人员多以从事农业、 厂矿、 养殖为主。
当地民风较为淳朴, 社会治安情况较好。
总体施工部署
1 施工场地布置
1.1 总体布置原则
根据本工程特点, 按照”统筹兼顾、 合理规划、 注重环保、 减少交叉、 有利施工、 确保安全”的原则进行总体施工组织布置。
重视以人为本, 与当地卫生部门签定定点医疗协议, 实行定期体检、 传染病防治、 疾病救治等, 确保施工人员身体健康。
本标段沿线生态环境需要加以保护, 施工布置时要保证少占地, 合理规划, 减少对环境的影响。尽量避免破坏地表植被, 生产生活垃圾处理、 污水排放尽量远离水源且达标排放。
为提高施工资源的有效利用, 在保证施工的前提下, 尽可能减少活动资源频繁调动。为此, 在开工前, 详细进行施工调查, 充分考虑施工特点和工程分布情况, 合理部署人员、 机械、 器材等资源。
临时设施布置采取相对集中的原则, 减少临时设施的布置数量, 采取集中供水、 供电方式。
对办公区、 居住区、 生活服务区、 卫生环保区、 生产设施等进行合理分区, 统一规划、 统一布局, 便于人员生活和管理。
建造或租用的临时房屋、 工棚、 生产设施具备防风、 防潮、 防寒、 防洪、 防雷、 防泥石流、 防滑坡、 抗震等抵御自然灾害的能力。
1.2 总体平面布置
根据现场调查和工程量的分布情况, 本着”靠前指挥、 布局合理、 方便施工、 便于管理、 减少环境污染”的原则, 综合考虑物资采供、 后勤保障、 便于施工等因素, 我单位拟将项目经理部设置在九江市东郊, 住房采取租赁当地空余房屋的方式解决。施工队根据现场施工的进展情况驻扎在管线附近, 并在各站驻地设临时料库。
为保证施工人员身体健康, 贯彻”以人为本”的方针, 搞好劳动卫生和医疗保障工作显得极为重要。我单位拟与当地医院签订定点医疗合作协议, 委托该医院负责我单位医疗救治工作。
1.3 总体施工平面规划
1.3.1项目部平面规划
为便于管理, 我单位在施工场地规划和布置时, 按其使用功能的不同, 划分成办公、 作业和生活三大区域。
办公区: 项目经理部包括管理人员办公室, 监理、 建设单位人员现场办公室, 接待室、 会议室和活动场地;
作业区: 包括施工人员休息室, 材料库, 物资装卸、 施工车辆停放场地等。
生活区: 包括职工宿舍、 职工娱乐室、 职工食堂、 浴室、 厕所、 垃圾储存点等。
1.3.2各施工队平面规划
施工队驻地包括管理人员办公室, 监理人员现场办公室, 会议室和活动场地及施工人员生活区和作业区。
具体布置详见: 《施工总平面布置示意图》。
1.4施工场地规划要求
上述区域初步拟定为当地租赁房, 其排水、 消防、 水电等设施的布置符合建设部《建设工程施工现场管理规定》和当地主管部门的有关规定, 并在场地内设置必要的标志, 包括: 施工公告、 现场平面布置图、 施工标志牌、 安全制度牌、 消防保卫制度牌、 环境保护制度牌和文明施工制度牌。
1.5 施工现场平面布置的功能要求
满足项目经理部管理人员办公需要。
满足监理、 设计和建设单位人员的现场办公需要。
满足施工队管理人员办公和施工作业需要。
满足车辆停放及运输需要。
满足工程物资堆放、 装卸及保管需要。
满足正常开展施工生产和日常活动需要。
满足驻地安全、 环保、 水土保持和文明施工的需要。
1.6 驻地项目部平面布置
项目经理部设于抚州北郊, 租用当地现有空余房屋, 包括办公室、 宿舍、 食堂、 浴室等。
为监理工程师提供的现场办公、 休息房屋, 拟选择在项目经理部营地内, 与我单位人员办公、 生活区分开布置。配备足量的桌椅床铺, 配置办公电话。另外, 在各主要工点均为监理工程师设置足够的办公室和休息室。
材料仓库利用项目部内闲置房屋或搭建临时房屋解决, 所租赁或搭建的房屋满足环保、 防洪、 防火和防震要求。
为加强企业文化建设, 每个驻地均设立职工娱乐室, 娱乐室面积根据驻地人数而定。
1.7 环保设施建设
驻地营区和施工现场, 充分利用既有排水设施, 必要时设小型污水处理设施, 生活污水和施工废水集中收集, 并作相应处理, 厕所污水排入化粪池, 严禁各类污水直接排入天然水体。
设置专用的垃圾储存点, 可降解的垃圾与不可降解的垃圾分类存放, 定期以垃圾车运至垃圾处理厂处理。
2 组织机构
2.1 施工组织机构
如中标, 我单位将组建”江西省天然气管网一期工程光缆敷设施工第4标段( 丰鹰段) 工程项目经理部”, 全面负责本工程施工的组织、 指挥和协调。
项目经理部将被授权独立实施本标段工程的施工管理, 履行招标文件、 投标文件、 合同书、 历次会议纪要及建设单位批准的设计文件、 施工图等履行规定的承包方应尽的各项义务和责任, 全权负责对本标段工程的组织、 实施、 指挥与协调。
项目经理部协调指挥层设: 工程部、 保障部、 HSE管理部、 和综合办公室四个业务部门。
项目经理部作业层设: 硅芯管施工队( 同时负责回填工作) 、 光缆施工队、 光缆接续施工队( 包括光缆测试等) 、 非开挖施工队。
详见《项目经理部组织机构图》。
2.2 拟投入本工程的技术和管理人员配置
根据我单位技术力量、 本标段工程特点和工程量的分布情况, 选择具有丰富施工和管理经验的人员, 负责担任本标段管道、 光缆工程的施工管理工作。
管理层人员构成情况: 项目经理1人, 专业工程师1人、 计量试验、 施工进度调度及技术管理1人; HSE管理1人; 保障部及综合办公室设财务劳资2人、 物资、 设备、 后勤管理1人、 治安管理及外事协调1人、 司机2人。
作业层人员构成情况: 硅芯管施工队3组, 每组配备组长一人, 技术员1人, 施工人员10人; 光缆施工组2组, 每组配备组长一人, 吹缆机械手2人, 劳务人员7人; 光缆接续组2组, 每组配备组长1人, 测试人员1人, 接续人员6人, 非开挖组( 定向钻) : 10人。
因我方工程进度受外单位影响较大, 在施工进行过程中, 会根据开沟组的人员情况及时调增或调减人员。针对我方进行的非招标范围内的非开挖工程, 我公司自主拥有美国沟神的定向钻机, 可随时调用。工程人员详细情况详见下表

施工人员构成表

部门/班组
人数合计
说明
管理层
管理层
项目经理
项目经理
1

工程师
项目总工
1

工程部
部长
1

计量实验施工进度及质量、 技术管理
2

HES管理部
部长
1

组员
1

保障部及综合办公室
部长
1

物资、 设备
1

主任
1

财务、 劳资、 后勤管理
1

治安管理及外事协调
1

司机
2

作业层
硅芯管施工组
丰城-抚州组
12
吴12人
抚州-余江组
12
等12人
余江-鹰潭组
12
等12人
吹缆组
吹缆一组
10
等10人
吹缆二组
10
等10人
光缆接续组
接续一组
8
等8人
接续二组
8
等8人
非开挖组
定向钻
10
等10人
共计

95

3车辆、 仪表、 设备等配置计划
主要仪表、 车辆、 工具配备表
序号
名称
数量
备注
1
施工指挥车
1辆
途胜越野1, 公司自有, 用于各级负责人联系协调管理指挥。
2
载重汽车
5辆
3个地区施工组各1辆用于硅管运输; 吹缆组2辆, 用于设备、 光缆和管材运输; 公司自有
3
光缆接续车
4辆
用于光缆接续测试, 公司自有。
4
液压千斤顶( 10T)
6套
3个地区施工各两套, 敷设硅芯管用
5
液压千斤顶( 5T)
4套
吹缆组各2套,
6
抽水机
7台
3个地区组各1台, 吹缆组2台, 光缆接续组各1台
7
发电机( 2KVA)
3台
3个地区组各1台
8
发电机( 900VA)
6台
接续组6台
9
柴油发电机组( 20 KVA)
1套
项目部备用
10
玻璃钢穿管器
2套
指挥部备用
11
光时域反射仪
3台
接续组各1台, 项目部备用1台
12
光纤熔接机
5台
接续组6台, 指挥部备用1台
13
光源、 光率计
2套
接续组
14
偏振模测试仪
1套
接续组
15
兆欧表
5台
3个地区组各1台, 接续组2台
16
高阻计
5块
3个地区组各1台, 接续组2台
17
冲击钻
4台
接续组
18
交流电焊机
部
视情况当地租用, 数量不限
19
路面切割机
部
视情况当地租用, 数量不限
20
破碎镐
部
视情况当地租用, 数量不限
21
对讲机
13部
3个地区组各3部、 吹缆组4部、
22
传真复印一体机
1部
指挥部
23
笔记本电脑
11台
3个地区组各1台、 吹缆组2台、 接续组2台、 指挥部4台
24
光电话
2套
接续测试组
25
挖掘机
台
视情况当地租用, 数量不限
26
空压机
2台

27
吹缆机
2套

28
机械顶管设备
1套

29
微控水平定向钻机
1套

其它零星小工具和劳保用品不一一详列
4职责
4.1各部门职责
4.1.1 工程部职责
在项目总工程师领导下, 具体负责工程施工、 技术、 调度、 技术资料和各种试验、 检验、 检测等工作。
编制《实施性施工组织设计》、 《施工技术交底书》、 《关键工序作业指导书》, 组织重、 难点工程项目技术方案的编制, 实施施工技术交底。
负责编制质量监督计划, 对质量计划的实施情况进行监督, 编制检查报告, 对质量体系运行和管理上的不合格项提出整改报告并进行跟踪, 监督其关闭。
在出现不合格、 有缺陷或不满足规范、 标准要求的质量活动时, 有权向项目经理提出停工建议。
负责对特殊工艺过程进行监督, 设置质量控制点。
组织工程实施, 合理配置项目生产要素, 负责施工技术标准及各种技术资料的准备, 确保使用现行有效版本。
负责施工现场情况反馈信息的管理和施工组织协调。
负责施工进度的控制, 按期向建设单位报送年、 季度施工计划; 准确提供进度资料供项目领导决策; 控制工程形象进度, 组织施工过程检查, 适时提出调整方案, 报批准后实施。
负责组织仪器仪表、 计量器具的按期检定, 确保施工过程中仪器仪表、 计量器具安全无误、 准确有效。
组织实施施工过程的计量、 测试、 试验和调试工作。
按规定的格式, 认真填写测试、 试验和调试记录。按期报送质量报表。
收集、 整理、 保管本工程项目的测试、 试验记录和资料, 待工程竣工时, 列入竣工文件并移交。
负责组织竣工资料的收集、 整理、 编制、 审阅、 组卷和移交。
参与工程竣工验交, 组织回访用户, 实施移交后跟踪服务。
4.1.2 HSE管理部职责
在项目总工领导下, 具体负责施工人员健康、 施工安全和”三保”( 环保、 水保、 文保) 管理及文明施工的工作。
编制本项目《安全技术交底书》、 《文明施工规划》, 制定各项安全管理制度, 组织实施安全、 质量现场检查, 发现问题及时提出整改措施, 跟踪检查落实情况。
负责施工总平面布置和现场水、 电、 道路、 排水的管理。
负责施工范围的安全、 消防工作。
负责计量、 电气绝缘和起重技术监督工作。
负责特种作业人员(
