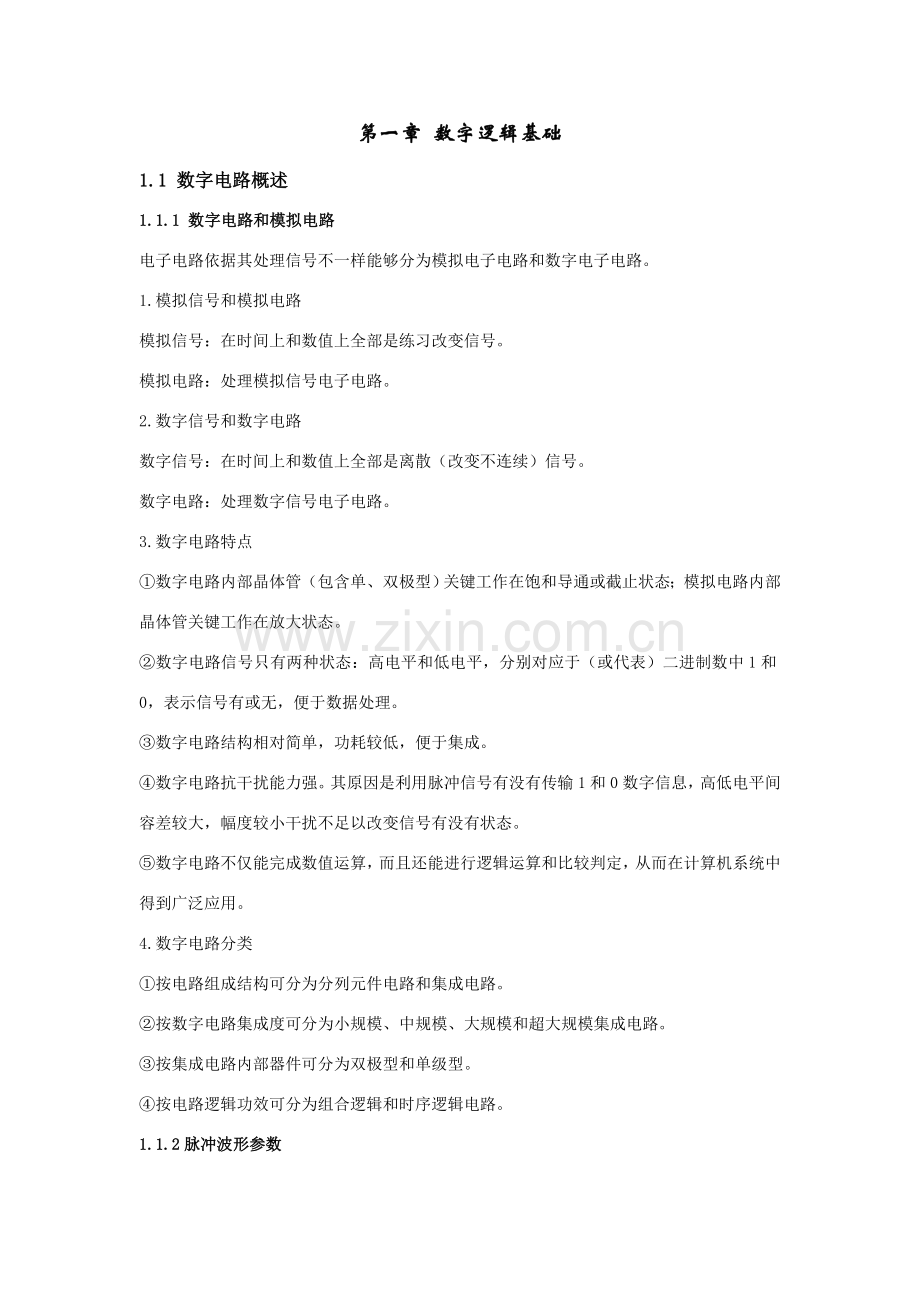

第一章 数字逻辑基础
1.1 数字电路概述
1.1.1 数字电路和模拟电路
电子电路依据其处理信号不一样能够分为模拟电子电路和数字电子电路。
1.模拟信号和模拟电路
模拟信号：在时间上和数值上全部是练习改变信号。
模拟电路：处理模拟信号电子电路。
2.数字信号和数字电路
数字信号：在时间上和数值上全部是离散（改变不连续）信号。
数字电路：处理数字信号电子电路。
3.数字电路特点
①数字电路内部晶体管（包含单、双极型）关键工作在饱和导通或截止状态；模拟电路内部晶体管关键工作在放大状态。
②数字电路信号只有两种状态：高电平和低电平，分别对应于（或代表）二进制数中1和0，表示信号有或无，便于数据处理。
③数字电路结构相对简单，功耗较低，便于集成。
④数字电路抗干扰能力强。其原因是利用脉冲信号有没有传输1和0数字信息，高低电平间容差较大，幅度较小干扰不足以改变信号有没有状态。
⑤数字电路不仅能完成数值运算，而且还能进行逻辑运算和比较判定，从而在计算机系统中得到广泛应用。
4.数字电路分类
①按电路组成结构可分为分列元件电路和集成电路。
②按数字电路集成度可分为小规模、中规模、大规模和超大规模集成电路。
③按集成电路内部器件可分为双极型和单级型。
④按电路逻辑功效可分为组合逻辑和时序逻辑电路。
1.1.2脉冲波形参数
数字电路信号中，研究对象是部分不连续突变电信号，作用时间很短，所以也称为脉冲信号。
脉冲信号波形形状很多，关键有方波、矩形波、三角波、锯齿波等。
① 脉冲幅度Um。脉冲电压改变最大值，即脉冲波从波底至波顶之间电压。
② 上升时间tr。脉冲波前沿从0.1Um上升到0.9Um所需时间。
③ 下降时间tf。脉冲波后沿从0.9Um下降到0.1Um所需时间。
④ 脉冲宽度tw。脉冲波从上升沿0.5Um至下降沿0.5Um所需时间。
⑤ 脉冲周期T。在周期性脉冲信号中，任意两个相邻脉冲上升沿（或下降沿）之间时间间隔。
⑥ 反复频率f（单位：Hz）。每秒脉冲信号出现次数，即脉冲周期倒数：f=1/T。
⑦ 占空比q。脉冲宽度和脉冲周期比值，q=tw/T。
1.2.1数制和编码
十进制数、十六进制数、二进制数对应关系表
十进制数
十六进制数
二进制数
0
0H
0000B
1
1H
0001B
2
2H
0010B
3
3H
0011B
4
4H
0100B
5
5H
0101B
6
6H
0110B
7
7H
0111B
8
8H
1000B
9
9H
1001B
10
AH
1010B
11
BH
1011B
12
CH
1100B
13
DH
1101B
14
EH
1110B
15
FH
1111B
