单向板肋梁楼盖设计计算书.docx

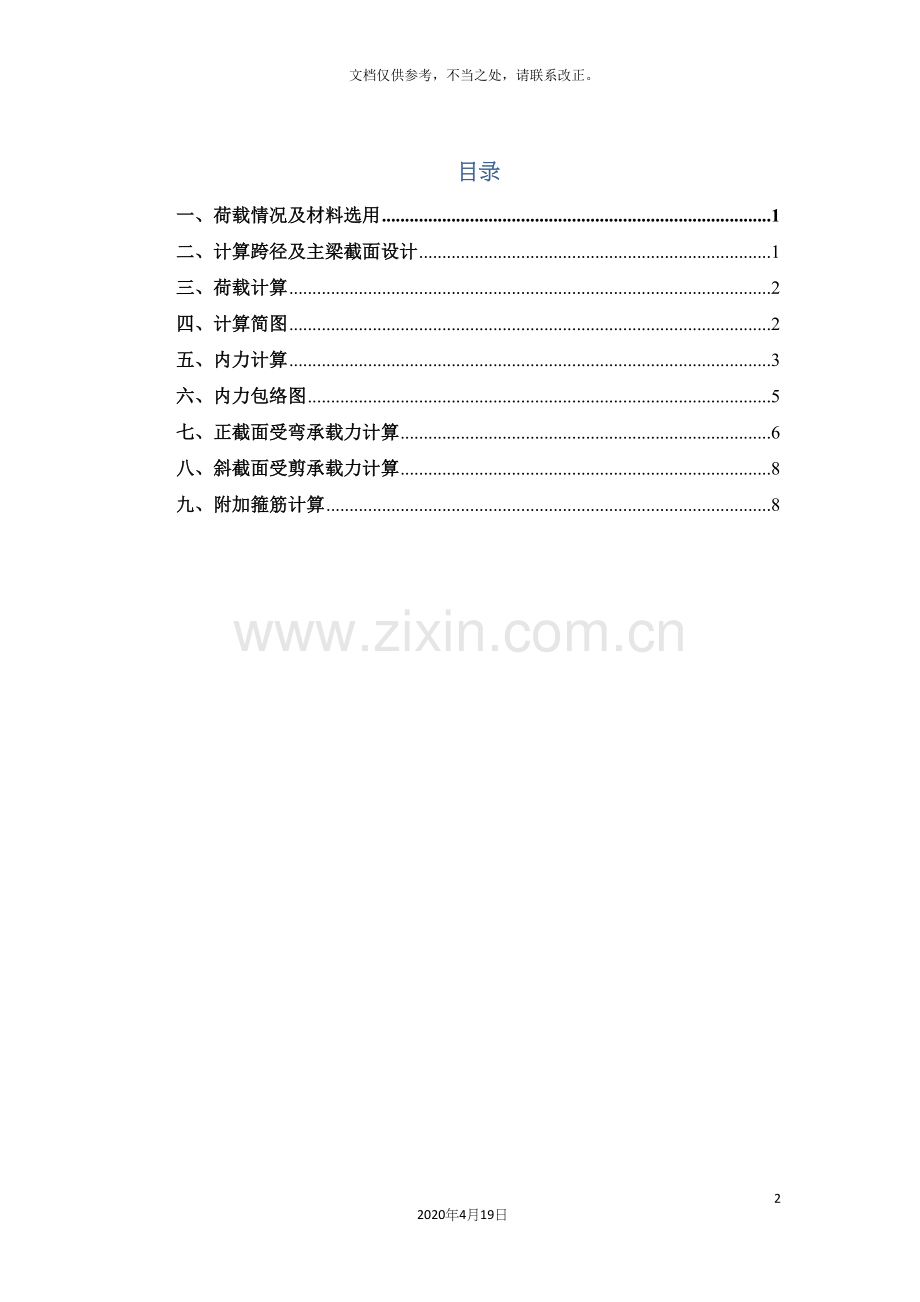

单向板肋梁楼盖设计计算书82020年4月19日文档仅供参考，不当之处，请联系改正。目录一、荷载情况及材料选用1二、计算跨径及主梁截面设计1三、荷载计算2四、计算简图2五、内力计算3六、内力包络图5七、正截面受弯承载力计算6八、斜截面受剪承载力计算8九、附加箍筋计算8现浇钢筋混凝土单向板肋梁楼盖设计计算书一、荷载情况及材料选用1.荷载选用排名32，查表1、表2、表3得：恒载标准值 活载标准值粉刷层厚20mm，重度取17kN/m3，混凝土重度取25 kN/m3恒载分项系数取1.2；活载分项系数取1.42.材料选用混凝土C30（）；梁中纵向受力钢筋采用HRB400（），其它钢筋均采用HRB335（）二、计算跨径及主梁截面设计由于主梁线刚度较柱线大很多，故中间支座可安脚趾考虑。主梁计算跨径按取为7.2m。截面高，取；截面宽，取三、荷载计算为简化计算，主梁自重按集中荷载考虑。次梁传来的恒载 主梁自重 主梁粉刷 恒载标准值 活载标准值 恒载设计值 活载设计值 四、计算简图五、内力计算弯矩： 剪力： 其中，可由书中表查可知。剪力计算中没有考虑+作用，因为该组合不起控制作用。表1 主梁弯矩计算表项次荷载简图 +498.18-324.38-119.05-324.38 +95.78-324.38282.15-324.38 +425.89-538.82246.00-271.37 +114.26-271.37246.00-538.82MAX498.18282.15-538.82-119.05-538.82表2 主梁剪力计算表项 次荷载简图+207.49-297.93 85.38+116.29-218.37 289.86+47.69-123.07 215.56MAX207.49289.86-297.93六、内力包络图七、正截面受弯承载力计算跨中截面主梁跨中按T形截面计算，T形截面的翼缘宽度，按，故取。梁高： （边跨、中间跨）翼缘厚： 判定T形截面类型：故各跨中截面属于第一类T形截面。支座截面支座截面按矩形截面计算，离端第二支座B按布置两排纵向钢筋考虑，取。截 面1B2弯矩M498.18-538.52282.14-119.05-488.28 或0.037 0.287 0.021 0.070 0.037 0.347 0.021 0.073 0.981 0.827 0.990 0.964 2238 2605 1257 545 选用钢筋325+222425+220420220实际钢筋截面面积（mm2）223325921256628配筋率1.18%1.37%0.66%0.33%最小配筋率0.2%，满足要求0.2%，满足要求0.2%，满足要求0.2%，满足要求八、斜截面受剪承载力计算截 面AV207.49 -297.93 215.56 ,截面尺寸按下面式验算截面满足截面满足截面满足剪跨比：需配箍筋需配箍筋需配箍筋箍筋肢数、直径210210210157157157332 165 173 实配箍筋间距取150取150取150验算最小配筋率,满足要求九、附加箍筋计算次梁传来的的集中力：， 设共有x个附加箍筋，则满足，解得根据构造要求取，即每边布置三排。
