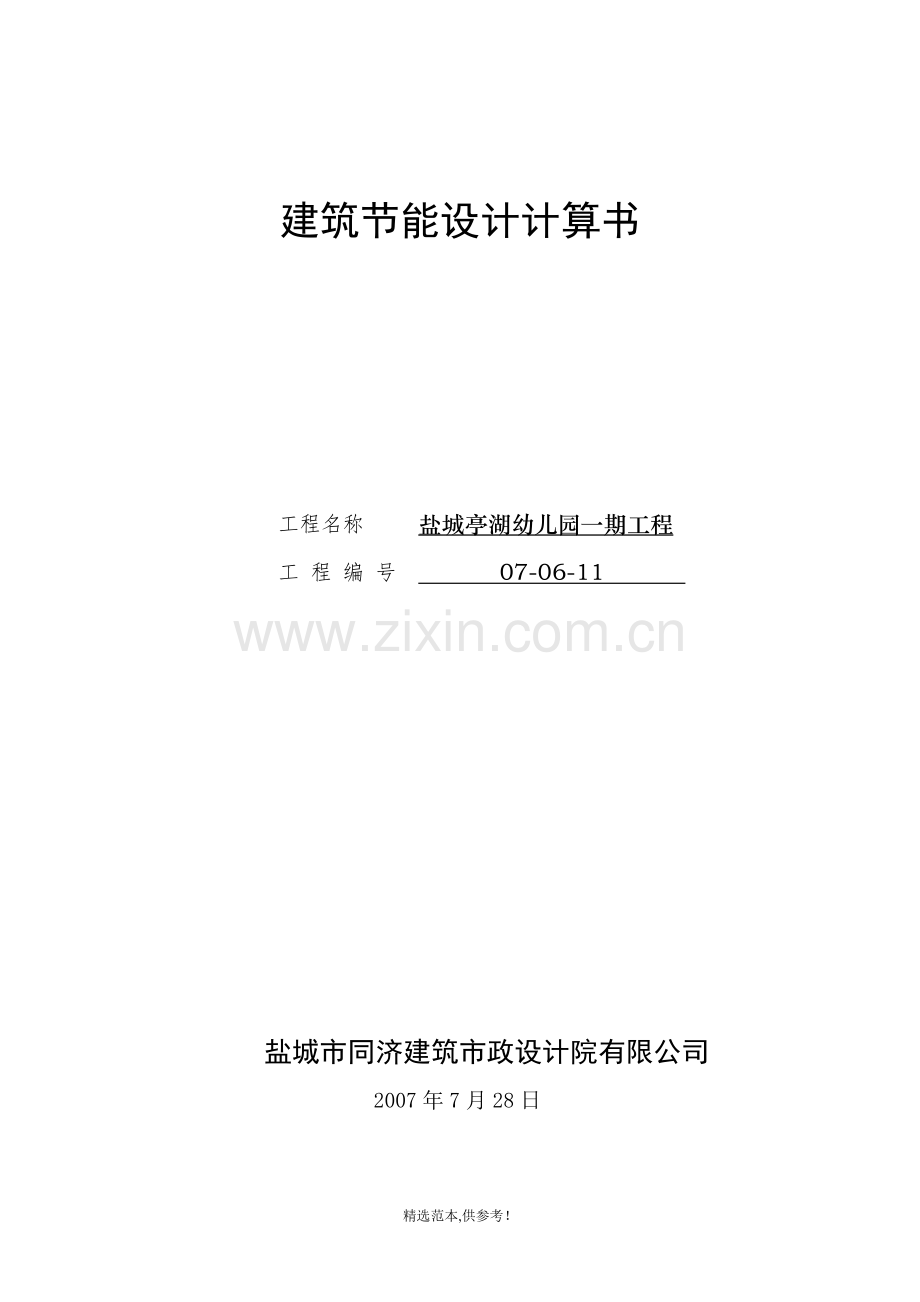

建筑节能设计计算书
工程名称 盐城亭湖幼儿园一期工程
工 程 编 号 07-06-11
盐城市同济建筑市政设计院有限公司
2007年7月28日
建筑节能设计计算书
一：墙
外墙主要构造为：面砖和外墙乳胶漆（不计入）+5mm抗裂砂浆+玻纤网格布（不计入）+20mm挤塑聚苯板（外保温）+20mm水泥砂浆+240mm混凝土空心砌块+20mm水泥砂浆。
A 外墙具体参数的计算如下：
外墙
厚度
导热系数
蓄热系数
热阻值
热惰性指标
每层材料名称
（mm）
W/（㎡.K）
W/（㎡.K）
（㎡.K）/W
D=R.S
面砖和乳胶漆
不计入
抗裂砂浆
5
0.93
0.01
玻纤网格布
不计入
挤塑聚苯板
20
0.03
0.667
水泥砂浆
20
0.93
0.02
混凝土空心砌块
240
0.68
0.353
水泥砂浆
17
0.93
0.02
墙体各层之和
302
1.07
墙体热阻
RO=RI+R+RE=0.11+1.07+0.04=1.22（㎡.K）/W
墙体传热系数
0.82W /（㎡.K）≤1.0 W /（㎡.K）
满足（公共建筑节能设计标准）（GB50189-2005）的要求。
B 柱具体参数的计算如下：
外墙
厚度
导热系数
蓄热系数
热阻值
热惰性指标
每层材料名称
（mm）
W/（㎡.K）
W/（㎡.K）
（㎡.K）/W
D=R.S
面砖和乳胶漆
不计入
抗裂砂浆
5
0.93
0.01
玻纤网格布
不计入
挤塑聚苯板
20
0.03
0.667
水泥砂浆
20
0.93
0.02
混凝土柱
550
1.74
0.316
水泥砂浆
17
0.93
0.02
柱体各层之和
612
1.033
柱体热阻
RO=RI+R+RE=0.11+1.033+0.04=1.183（㎡.K）/W
柱体传热系数
0.845W /（㎡.K）≤1.0 W /（㎡.K）
满足（公共建筑节能设计标准）（GB50189-2005）的要求。
C 梁具体参数的计算如下：
外墙
厚度
导热系数
蓄热系数
热阻值
热惰性指标
每层材料名称
（mm）
W/（㎡.K）
W/（㎡.K）
（㎡.K）/W
D=R.S
面砖和乳胶漆
不计入
抗裂砂浆
5
0.93
0.01
玻纤网格布
不计入
挤塑聚苯板
20
0.03
0.667
水泥砂浆
20
0.93
0.02
混凝土梁
240
1.74
0.138
水泥砂浆
17
0.93
0.02
梁体各层之和
302
0.855
梁体热阻
RO=RI+R+RE=0.11+0.855+0.04=1.005（㎡.K）/W
p梁体传热系数
0.995W /（㎡.K）≤1.0 W /（㎡.K）
满足（公共建筑节能设计标准）（GB50189-2005）的要求。
二：屋面工程
平屋面主要构造为：40mm细石混凝土+20mm水泥砂浆+35mm挤塑聚苯板+SBS防水层（不计入）+20mm水泥砂浆（找平层）+120钢筋混凝土
具体参数的计算如下：
屋面
厚度
导热系数
蓄热系数
热阻值
热惰性指标
每层材料名称
（mm）
W/（㎡.K）
W/（㎡.K）
（㎡.K）/W
D=R.S
细石混凝土
40
1.51
0.03
水泥砂浆
20
0.93
0.02
挤塑聚苯板
35
0.03
1.17
聚氨酯防水层
不计入
水泥砂浆
20
0.93
0.02
钢筋混凝土
120
1.74
0.07
屋顶各层之和
235
1.31
热阻
RO=RI+R+RE=0.11+1.31+0.04=1.46（㎡.K）/W
传热系数
0.68W /（㎡.K）
满足（公共建筑节能设计标准）（GB50189-2005）的要求。
四：地面
地面主要构造为：20mm大理石+30mm水泥砂浆+30mm挤塑聚苯板+防潮层（不计入）+20mm水泥砂浆（找平层）+60混凝土.+100碎砖夯实（不计入）
具体参数的计算如下
地面
厚度
导热系数
蓄热系数
热阻值
热惰性指标
每层材料名称
（mm）
W/（㎡.K）
W/（㎡.K）
（㎡.K）/W
D=R.S
面砖或其它
20
2.91
0.007
水泥砂浆
20
0.93
0.02
挤塑聚苯板
30
0.03
1
防潮层
不计入
水泥砂浆
20
0.93
0.02
细石混凝土
60
1.51
0.04
碎砖夯实
不计入
屋顶各层之和
160
1.087
热阻
RO=RI+R+RE=0.11+1.087+0.04=1.237（㎡.K）/W
满足（公共建筑节能设计标准）（GB50189-2005）的要求。
五：一层顶外挑楼板（无）
主要构造为：20mm水泥砂浆（找平层）+120钢筋混凝土+20mm水泥砂浆+20mm水泥砂浆
满足（公共建筑节能设计标准）（GB50189-2005）的要求。
六：外窗
窗框料选用单框断热型铝合金窗LOW-E中空玻璃窗，玻璃采用5mm+6mm+5mm中空玻璃..
具体参数的计算如下：
朝向
窗墙比
窗户传热系数
遮阳系数
可见光透射比
可开启面积
东
0.28
3．07 W/（㎡.K）
0.46
54%
41%
南
0.25
3．07 W/（㎡.K）
0.46
54%
42%
西
0.073
3．07 W/（㎡.K）
不限
54%
37%
北
0.18
3．07 W/（㎡.K）
不限
54%
38%
满足（公共建筑节能设计标准）（GB50189-2005）的要求。
七：标计算分析结论：
根据2005年4月4日发布并于2005年 7月1日实施的〈公共建筑节能设计标〉（GB50189-2005）中条文4.2.2的规定，只要公共建筑满足表4.2.2-4中的规定，就不必按照标准4.3节的规定进行权衡判断（即计算建筑物全年耗电量）。
工程名称的围护结构经过计算后，可以得出结论：
（一） 东西南北向外窗满足标准要求。
（二） 外墙的传热系数满足标准要求。
（三） 屋顶的传热系数满足标准要求.
（四） 地面热系数满足标准要求.
（五） 外窗满足标准要求.
与规范（GB50189-2005）第4章4.2.2条相比较，该建筑物的各项热工性能指标均满足规范要求，因此可以确定，工程名称的设计已经达到了节能要求。
