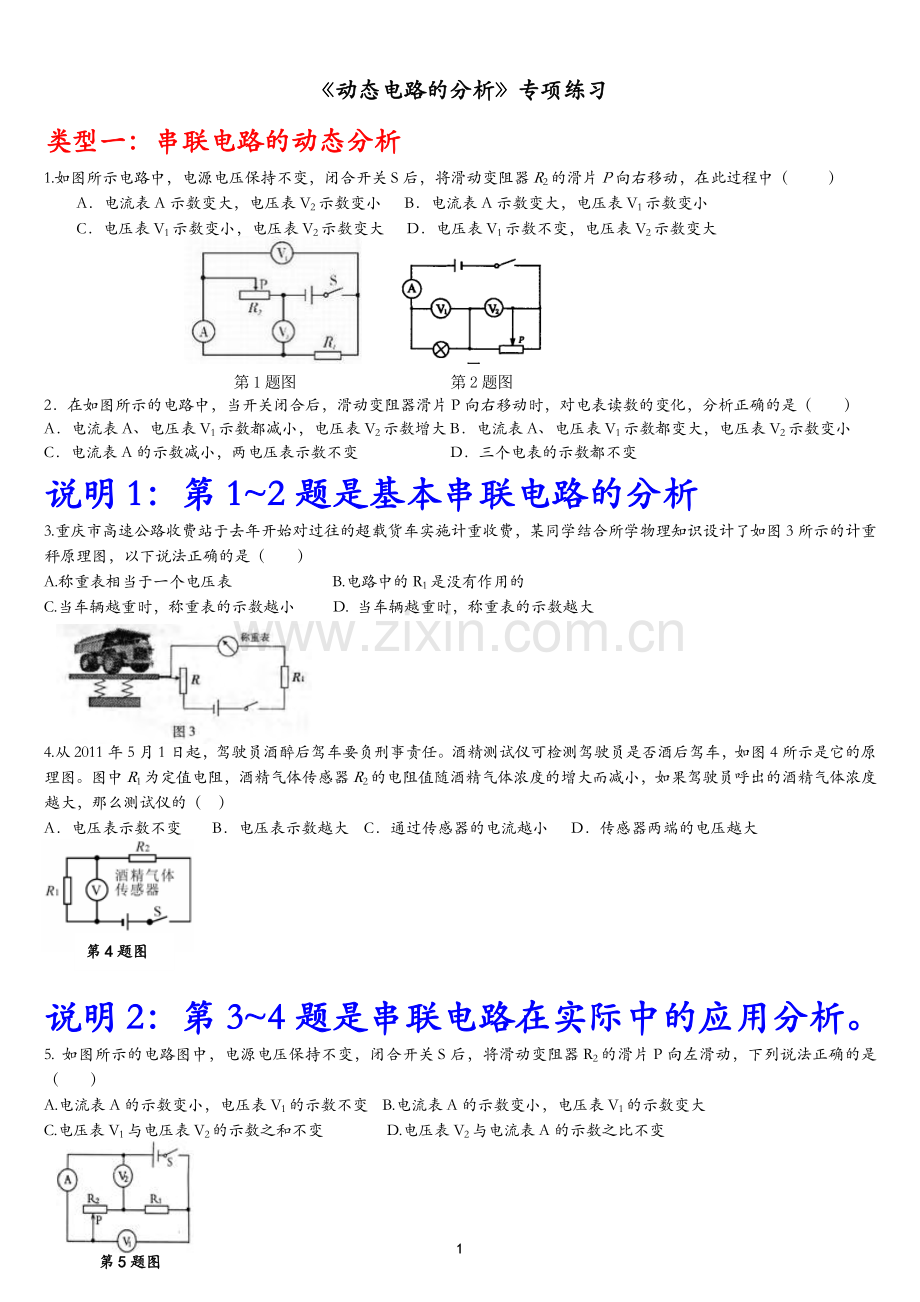

《动态电路的分析》专项练习
类型一：串联电路的动态分析
1.如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（ ）
A．电流表A示数变大，电压表V2示数变小 B．电流表A示数变大，电压表V1示数变小
第1题图 第2题图
C．电压表V1示数变小，电压表V2示数变大 D．电压表V1示数不变，电压表V2示数变大

2．在如图所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是（ ）
A．电流表A、电压表V1示数都减小，电压表V2示数增大B．电流表A、电压表V1示数都变大，电压表V2示数变小
C．电流表A的示数减小，两电压表示数不变 D．三个电表的示数都不变
说明1：第1~2题是基本串联电路的分析
3.重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图3所示的计重秤原理图，以下说法正确的是（ ）
A.称重表相当于一个电压表 B.电路中的R1是没有作用的
C.当车辆越重时，称重表的示数越小 D. 当车辆越重时，称重表的示数越大

4.从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图4所示是它的原理图。图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（　）
A．电压表示数不变 B．电压表示数越大 C．通过传感器的电流越小 D．传感器两端的电压越大
第4题图

说明2：第3~4题是串联电路在实际中的应用分析。
5. 如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是（       ）
A.电流表A的示数变小，电压表V1的示数不变    B.电流表A的示数变小，电压表V1的示数变大
第5题图
C.电压表V1与电压表V2的示数之和不变          D.电压表V2与电流表A的示数之比不变

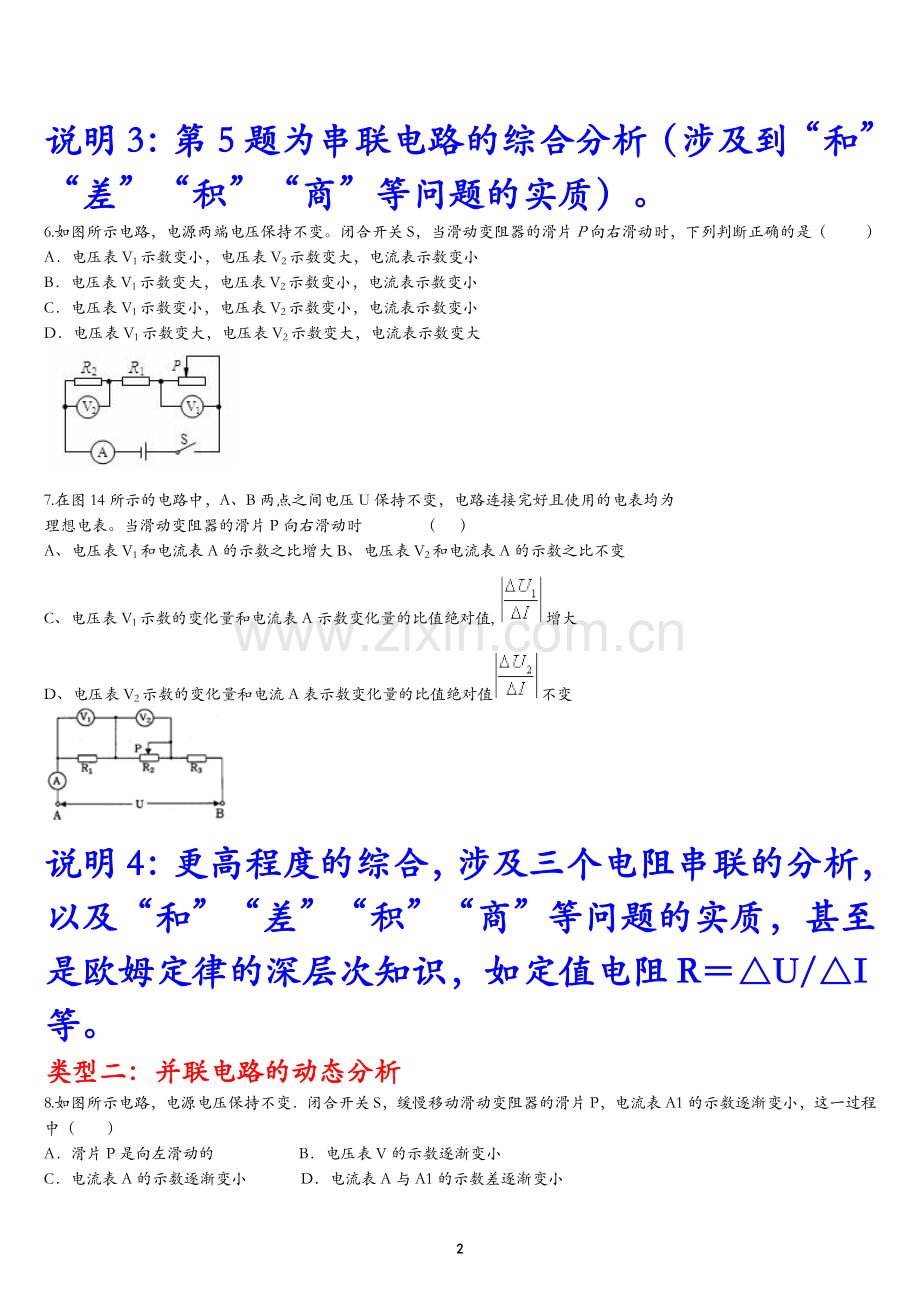

说明3：第5题为串联电路的综合分析（涉及到“和”“差”“积”“商”等问题的实质）。
6.如图所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（ ）
A．电压表V1示数变小，电压表V2示数变大，电流表示数变小
B．电压表V1示数变大，电压表V2示数变小，电流表示数变小
C．电压表V1示数变小，电压表V2示数变小，电流表示数变小
D．电压表V1示数变大，电压表V2示数变大，电流表示数变大

7.在图14所示的电路中，A、B两点之间电压U保持不变，电路连接完好且使用的电表均为
理想电表。当滑动变阻器的滑片P向右滑动时               （     ）
A、电压表V1和电流表A的示数之比增大B、电压表V2和电流表A的示数之比不变
C、电压表V1示数的变化量和电流表A示数变化量的比值绝对值, 增大
D、电压表V2示数的变化量和电流A表示数变化量的比值绝对值不变

说明4：更高程度的综合，涉及三个电阻串联的分析，以及“和”“差”“积”“商”等问题的实质，甚至是欧姆定律的深层次知识，如定值电阻R＝△U/△I等。
类型二：并联电路的动态分析
8.如图所示电路，电源电压保持不变．闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中（ ）
A．滑片P是向左滑动的 B．电压表V的示数逐渐变小
C．电流表A的示数逐渐变小 D．电流表A与A1的示数差逐渐变小

9.在如图所示电路中，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（ ）
A.电压表V的示数不变，电流表A2的示数变大 B.电压表V的示数变大，电流表A2的示数变大
C.电流表A1的示数与电流表A2的示数同时变大 D.电流表A1的示数与电流表A2的示数同时变小

说明5：8~9基本的并联电路分析，涉及电表示数变化、总电阻阻值的变化、“和”“差”“积”“商”等变化。

类型三：开关状态变化、变阻器滑片位置改变、电表类型发生改变导致的动态电路分析。
10.如图所示，开关S1闭合，当S2由1掷到2，电流表和电压表的示数变化情况是（ ）
A．电流表示数变小，电压表示数变大 B．电流表示数变小，电压表示数不变
C．电流表示数变大，电压表示数不变 D．电流表示数不变，电压表示数变小

11.在如图所示的电路中，闭合开关S，让开关S1和S2 断开，调节滑动变阻器的滑片P使其位于变阻器的最左端口处，此时灯泡L恰好正常发光，电流表A和电压表V均有示数。已知变阻器的总电阻大于灯泡L的电阻，以下判断正确的是（ ）
A．若保持S1和S2断开，让P缓慢向右滑动，灯泡L有可能被烧毁
B．若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数均不变
C．若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数将变大
D．若保挣S2断开，将P移至变阻器最右端b，再闭合S1后，A表和V表均仍有示数

12.如图所示，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R2的滑片P在中点，闭合开关S，三只电表均有示数。当滑片P向左移动时，下列说法正确的是（ ）
A．若电阻并联，①、③是电压表，则表②示数变小B．若电阻并联，①、③是电流表，则表②示数变大
C．若电阻串联，①、③是电压表，则表②示数不变 D．若电阻串联．①、③是电压表，则表②示数变大

类型四：其他综合。
13.如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片向左移动时（ ）
A．灯泡L1亮度不变、L2变亮 B．电流表示数变小，电压表示数不变
C．电流表示数不变，电压表示数变大 D．电流表、电压表示数均不变

说明6：电压表接在滑片上是出错率较高的一类习题！
13.小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图所示。若把滑动变阻器的滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确的是（ ）
A．甲图的电压表示数变化范围大    B．乙图的电压表示数变化范围大
C．甲图的电流表示数变化范围大    D．甲图和乙图的电流表示数变化范围一样大

14.如图所示的电路中，闭合开关，发现每个电表都有一定的示数。向右移动变阻器的滑片，则（ ）
A.电流表A1示数减小，电流表A2和电压表V示数增加
B.电流表A1和A2的示数都减小，电压表示数增加
C.电流表A1、A2和电压表V的示数都减小
D.电流表A1、A2和电压表V的示数都增加
第16题图

说明7：串并联结合的电路分析是一大难点。
