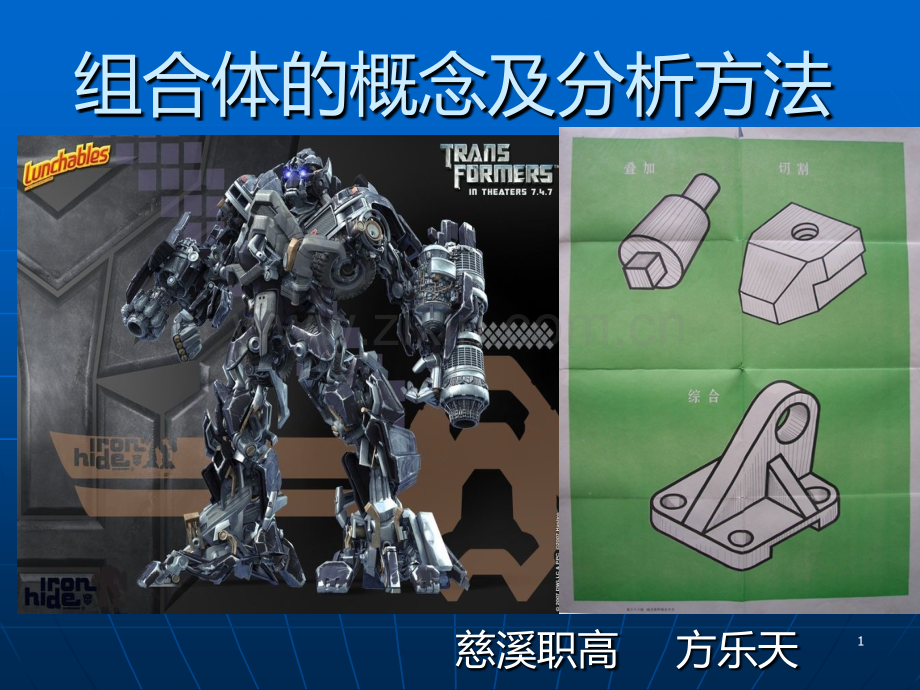

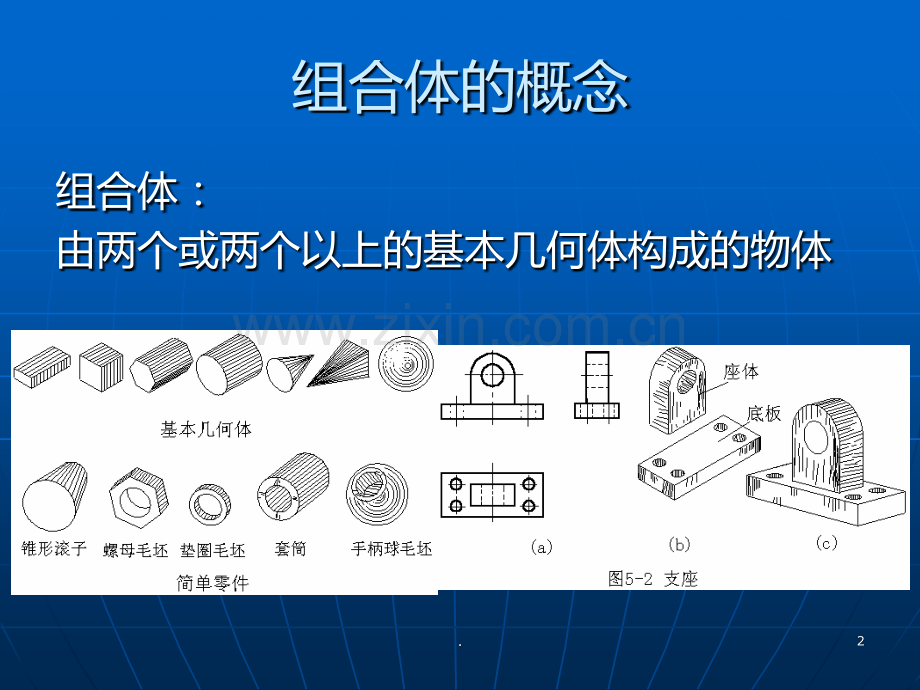

组合体的概念及分析方法 慈溪职高 方乐天1 1.组合体的概念组合体：由两个或两个以上的基本几何体构成的物体2 2.组合体的组合形式 一叠加型组合体（+）3 3.组合体的组合形式 二切割型组合体（-）4 4.组合体的组合形式 三综合型组合体（+/-）5 5.（+）叠加型的细分 一 相接平齐不平齐相接：两形体以平面的方式相互接触6 6.（+）叠加型的细分 二 相切相切，没有分界线相切：两形体存在交点（交线），且交点（交线）处的斜率相等7 7.（+）叠加型的细分 二 相切注意相切处无分界线！8 8.（+）叠加型的细分 三 相贯相贯：两形体的表面彼此相交称为相贯相贯，有分界线9 9.一、形体分析法1010.形体分析方法举例（套筒）第一步：分解基本几何体第一步：分解基本几何体第二步：组装基本几何体第二步：组装基本几何体1111.例题1 轴承座形体分析与组合体三视图画法底座套筒连接板肋板小圆筒1212.例题二 由立体的轴测图画三视图。1313.例题三 由立体的轴测图画三视图。1414.
