solidworks案例教程《风扇叶片建模》.ppt

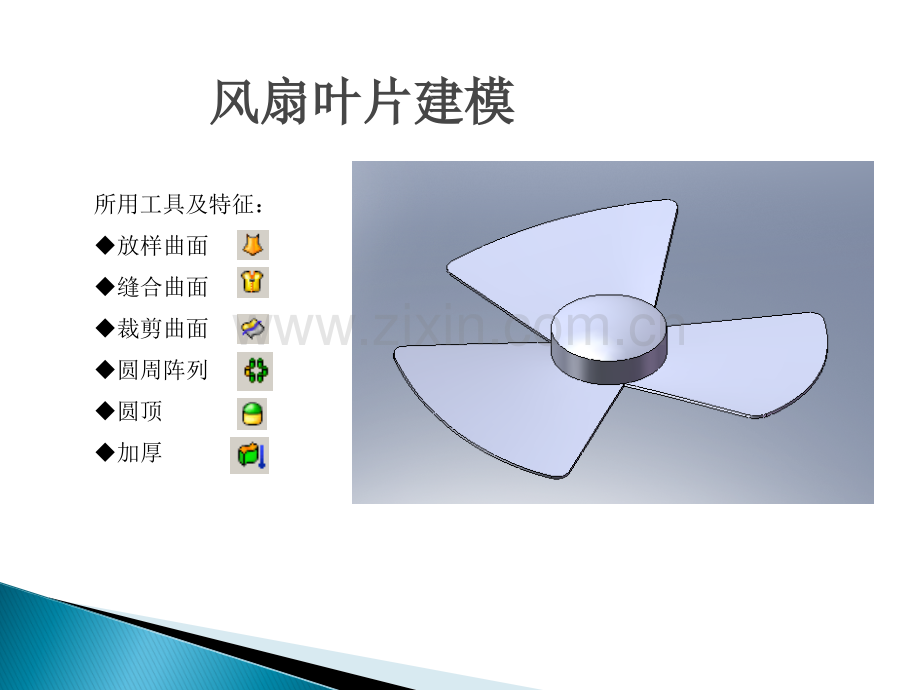

风扇叶片建模风扇叶片建模所用工具及特征：u放样曲面u缝合曲面u裁剪曲面u圆周阵列u圆顶u加厚1、选择“上视基准图”，使用直线、圆等工具绘制扇形草图1。2、单击“曲面”工具栏中的“填充曲面”工具，显示“填充曲面”属性管理器，选择草图1作为修补边界，其他参数如下，确认后完成曲面填充1的绘制。3、选择“前视基准图”，使用圆弧工具绘制草图2。4、单击“曲面”工具栏中的“放样曲面”工具，显示“曲面放样”属性管理器，选择草图1所绘制的“边线1”及“草图2”，确认完成曲面放样1的绘制。5、选择“上视基准图”，使用圆、直线、裁剪实体等工具绘制草图3，如下图。6、单击“曲面”工具栏中的“裁剪曲面”工具。设置如下7、单击“曲面”工具栏中的“缝合曲面”工具。选择“曲面填充1”及“曲面剪裁1”作为要缝合的曲面和面，确定完成曲面缝合1。8、单击“特征”工具栏中的加厚工具。选择“曲面缝合1”作为要加厚的曲面，设置厚度为1mm，选择“加厚两侧”，确认完成加厚1特征。9、单击“参考几何体”工具栏中的基准轴工具。选择“曲面填充1”的边线作为参考实体，完成基准轴1的绘制。10、单击“特征”工具栏中的圆周阵列工具。选择“基准轴1”作为阵列轴，设置角度为360度，实例数为3，勾选“等间距”复选框，选择“加厚1”作为要阵列的实体，确认完成阵列（圆周）1特征。11、在下图所示的面上绘制草图4，直径为80mm的圆。12、将草图4拉伸20mm。13、单击“特征”工具栏中的圆顶工具。选择面1作为到圆顶的面，设置距离为10mm，确定后完成圆顶1特征。至此，风扇叶片绘制完毕。制作比较粗糙，谢谢观看。交流QQ：80800263
