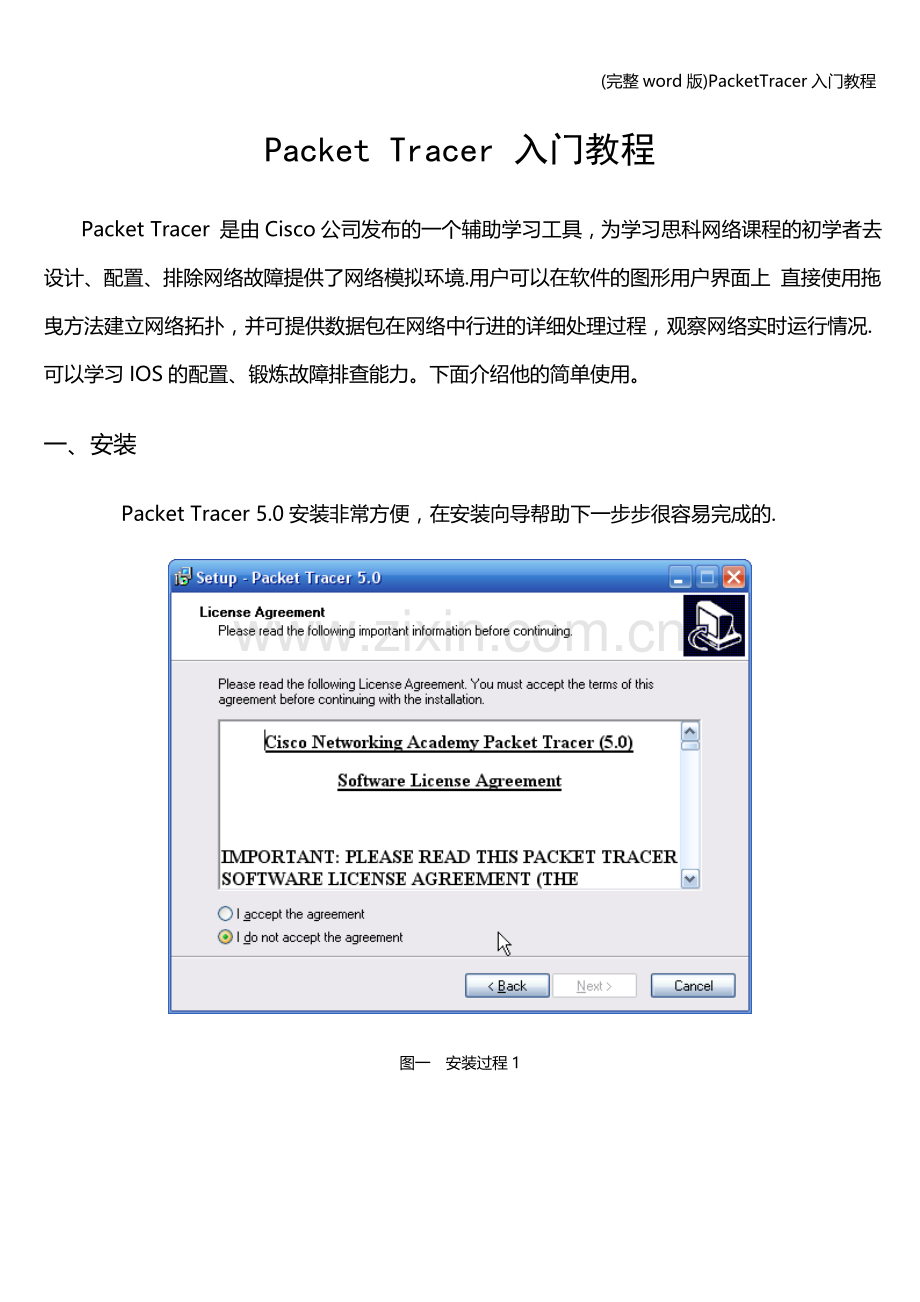

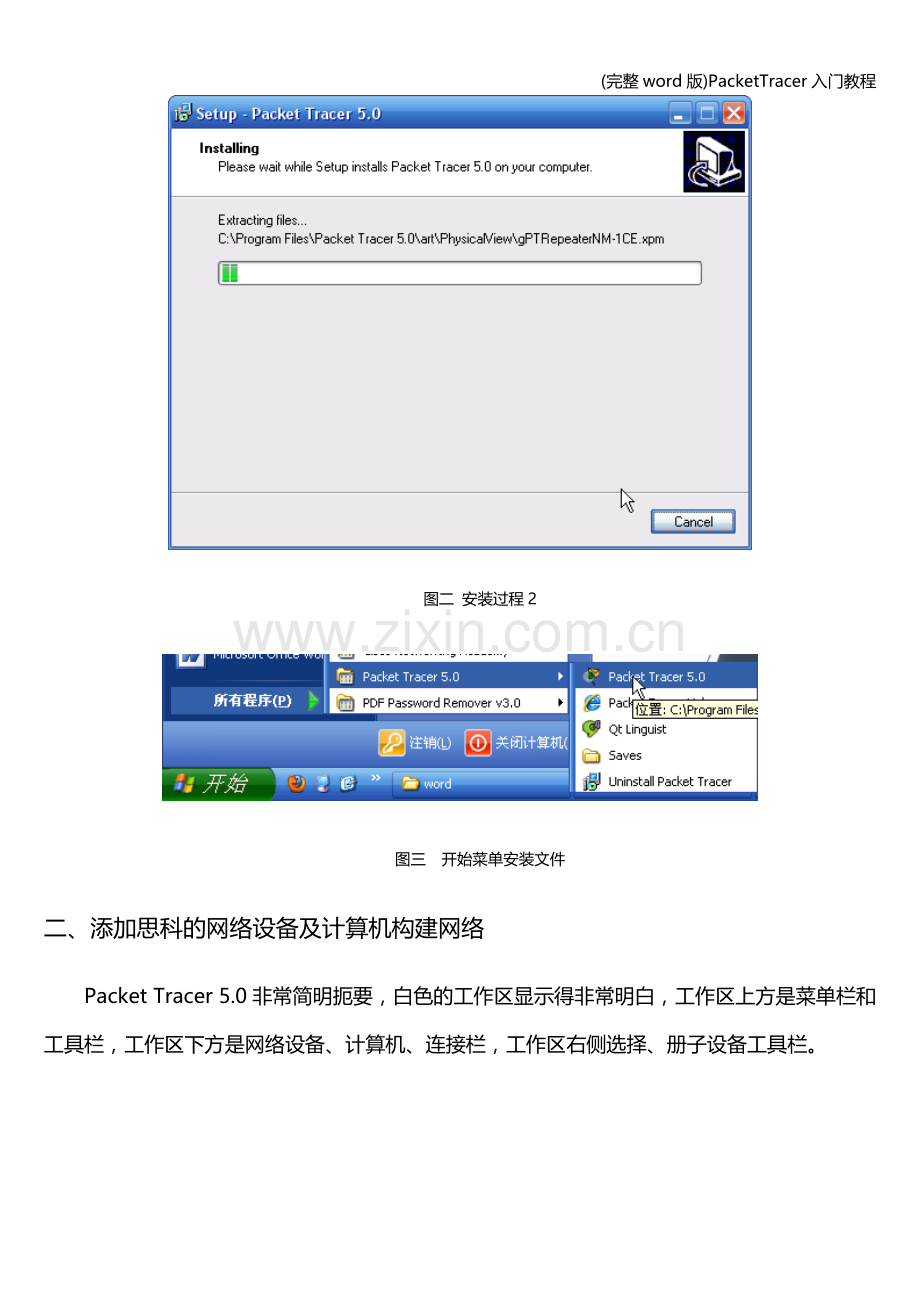

(完整word版)PacketTracer入门教程Packet Tracer 入门教程Packet Tracer 是由Cisco公司发布的一个辅助学习工具，为学习思科网络课程的初学者去设计、配置、排除网络故障提供了网络模拟环境.用户可以在软件的图形用户界面上 直接使用拖曳方法建立网络拓扑，并可提供数据包在网络中行进的详细处理过程，观察网络实时运行情况.可以学习IOS的配置、锻炼故障排查能力。下面介绍他的简单使用。一、安装Packet Tracer 5.0安装非常方便，在安装向导帮助下一步步很容易完成的.图一 安装过程1图二 安装过程2图三开始菜单安装文件二、添加思科的网络设备及计算机构建网络Packet Tracer 5.0非常简明扼要，白色的工作区显示得非常明白，工作区上方是菜单栏和工具栏，工作区下方是网络设备、计算机、连接栏，工作区右侧选择、册子设备工具栏。图四Packet Tracer 5。0的界面图五添加交换机在设备工具栏内先找到要添加设备的大类别，然后从该类别的设备中寻找添加自己想要的设备。在操作中，我先选择交换机，然后选择具体型号的思科交换机.图六拖动选择好的交换机到工作区图七单击设备，查看设备的前面板、具有的模块及配置设备 图八添加计算机：Packet Tracer 5。0中有多种计算机图九查看计算机并可以给计算机添加功能模块 图十 给路由器添加模块图十一 添加连接线连接各个设备思科Packet Tracer 5.0有很多连接线，每一种连接线代表一种连接方式：控制台连接、双绞线交叉连接、双绞线直连连接、光纤、串行DCE及串行DTE等连接方式供我们选择。 如果我们不能确定应该使用哪种连接,可以使用自动连接，让软件自动选择相应的连接方式.图十二连接计算机与交换机，选择计算机要连接的接口图十三连接计算机与交换机，选择交换机要连接的接口图十四在上图中，红色表示该连接线路不通，绿色表示连接通畅图十五删除连接及设备图十六把鼠标放在拓扑图中的设备上会显示当前设备信息图十六网络配置设备单击要配置的设备，如果是网络设备(交换机、路由器等）在弹出的对话框中切换到“Config”或“CLI”可在图形界面或命令行界面对网络设备进行配置。如果在图形界面下配置网络设备，下方会显示对应的IOS命令。图十八CLI命令行配置 图十九计算机的配置图二十 计算机所具有的程序Packet Tracer 5.0还可以模拟计算机RS-232接与思科网络设备的Console接口相连接，用终端软件对网络设备进行配置，这种配置方式模拟真是让人高兴呀，与真实情况感觉几乎一样哟。图二十一添加计算机与交换机的控制台连接，选择了“Console”连接线.图二十二 Console连接成功图二十三计算机以终端方式连接到网络设备进行配置图二十四感觉与真实的一样Packet Tracer 5.0把网络环境搭建好了，接下来就可以模拟真实的网络环境进行配置了，具体怎么样构建网络环境，要看自己对网络对网络设备的了解了。Packet Tracer 5。0高级应用还需要大家慢慢的探索.
