差速器设计说明设计.doc

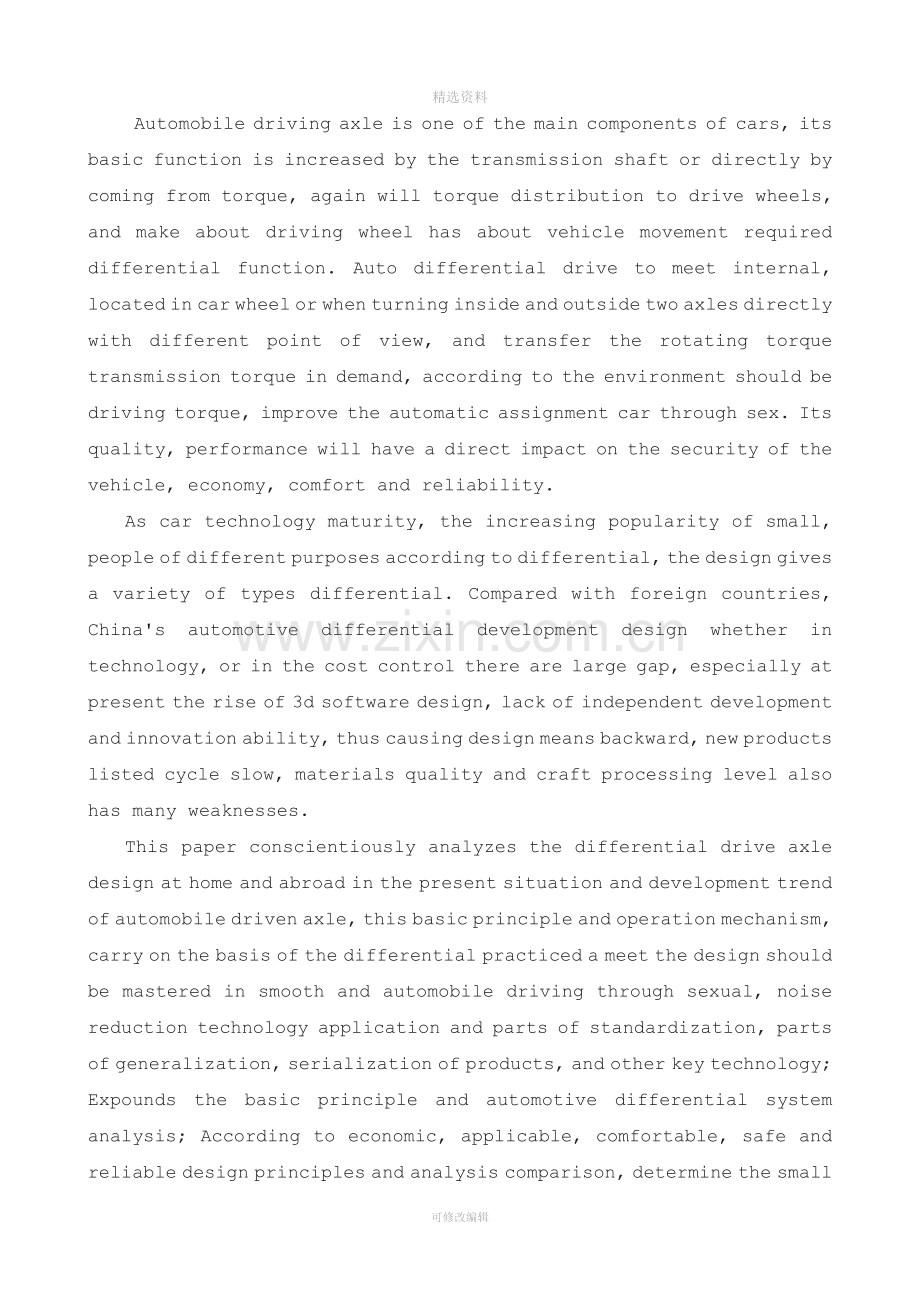

精选资料摘 要汽车驱动桥是汽车的主要部件之一，其基本的功用是增大由传动轴或直接由变速器传来的转矩，再将转矩分配给左右驱动车轮，并使左右驱动车轮具有汽车行驶运动所要求的差速功能。汽车差速器位于驱动桥内部，为满足汽车转弯时内外侧车轮或两驱动桥直接以不同角度旋转，并传递扭矩的需求，在传递扭矩时应能够根据行驶的环境自动分配扭矩，提高了汽车通过性。其质量，性能的好坏直接影响整车的安全性，经济性、舒适性、可靠性。随着汽车技术的成熟，轻型车的不断普及，人们根据差速器使用目的的不同，设计出多种类型差速器。与国外相比，我国的车用差速器开发设计不论在技术上，还是在成本控制上都存在不小的差距，尤其是目前兴起的三维软件设计方面，缺乏独立开发与创新能力，这样就造成设计手段落后，新产品上市周期慢，材料品质和工艺加工水平也存在很多弱点。本文认真地分析了国内外驱动桥中差速器设计的现状及发展趋势，在论述汽车驱动桥的基本原理和运行机理的基础上，提炼出了在差速器设计中应掌握的满足汽车行驶的平顺性和通过性、降噪技术的应用及零件的标准化、部件的通用化、产品的系列化等关键技术；阐述了汽车差速器的基本原理并进行了系统分析；根据经济、适用、舒适、安全可靠的设计原则和分析比较，确定了轻型车差速器总成及半轴的结构型式；轻型车差速器的结构设计强度计算运用了理论分析成果；最后运用CATIA软件对汽车差速器进行建模设计，提升了设计水平，缩短了开发周期，提高了产品质量，设计完全合理，达到了预期的目标。关键词 ： 驱动桥； 差速器； 半轴； 结构设计；AbstractAutomobile driving axle is one of the main components of cars, its basic function is increased by the transmission shaft or directly by coming from torque, again will torque distribution to drive wheels, and make about driving wheel has about vehicle movement required differential function. Auto differential drive to meet internal, located in car wheel or when turning inside and outside two axles directly with different point of view, and transfer the rotating torque transmission torque in demand, according to the environment should be driving torque, improve the automatic assignment car through sex. Its quality, performance will have a direct impact on the security of the vehicle, economy, comfort and reliability.As car technology maturity, the increasing popularity of small, people of different purposes according to differential, the design gives a variety of types differential. Compared with foreign countries, Chinas automotive differential development design whether in technology, or in the cost control there are large gap, especially at present the rise of 3d software design, lack of independent development and innovation ability, thus causing design means backward, new products listed cycle slow, materials quality and craft processing level also has many weaknesses.This paper conscientiously analyzes the differential drive axle design at home and abroad in the present situation and development trend of automobile driven axle, this basic principle and operation mechanism, carry on the basis of the differential practiced a meet the design should be mastered in smooth and automobile driving through sexual, noise reduction technology application and parts of standardization, parts of generalization, serialization of products, and other key technology; Expounds the basic principle and automotive differential system analysis; According to economic, applicable, comfortable, safe and reliable design principles and analysis comparison, determine the small differential assembly and half shaft structure type; Small differential structure design strength calculation using theoretical analysis results; Finally using CATIA software modeling design of automotive differential, promoted design level, shorten the development cycle, improve the product quality, design completely reasonable, can achieve the desired goals.Key words： Differential mechanism； Differential gear； Planetary gear； Semiaxis；毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得 及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。作 者 签 名： 日 期： 指导教师签名： 日期： 使用授权说明本人完全了解 大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。作者签名： 日 期： 学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。作者签名： 日期： 年 月 日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权 大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。涉密论文按学校规定处理。作者签名：日期： 年 月 日导师签名： 日期： 年 月 日目 录1 绪 论11.1 我国汽车驱动桥的现状分析11.2 我国汽车零部件的发展趋势21.3 本文研究主要内容22 汽车驱动桥的总体结构与差速器分类32.1 汽车驱动桥的总体结构及原理简介32.2 汽车驱动桥的设计要求52.3 差速器的组成与工作原理52.4 差速器的分类62.4.1 对称锥齿轮式差速器72.4.2 滑块凸轮式差速器102.4.3 蜗轮式差速器112.4.4 牙嵌式自由轮差速器113 普通圆锥齿轮式差速器设计133.1 普通圆锥齿轮式差速器的差速原理133.2 普通圆锥齿轮式差速器的结构143.3 普通圆锥齿轮式差速器的设计和计算143.3.1 行星齿轮数目的选择153.3.2 行星齿轮球面半径的确定153.3.3 行星齿轮与半轴齿轮齿数选择173.3.4 差速器圆锥齿轮模数及半轴齿轮节圆直径的初步确定173.3.5 压力角183.3.6 行星齿轮安装孔的直径及其深度183.3.7 差速器齿轮的几何计算193.3.8 差速器齿轮的强度计算213.4 差速器的材料223.5 差速器壳体设计223.5.1 差速器壳参数设计234 半轴的设计254.1 结构形式分析254.2 半浮式半轴杆部半径的确定254.3 半轴花键设计274.3.1 半轴的工作条件和性能要求294.3.2 选择用钢294.3.3 热处理工艺分析305 基于CATIA的差速器建模315.1 CATIA软件的介绍315.2 CATIA V5版本和应用领域介绍315.2.1 CATIA V5版本特点315.2.2 CATIA V5应用领域325.4 差速器的建模335.4.1 差速器零件建模345.4.2 差速器的装配38总 结39参考文献40致 谢41可修改编辑1 绪 论自改革开放以来我国汽车产业发展迅猛，成为了我国的支柱产业。与之配套的汽车零部件生产企业更是像雨后春笋一样不断涌现，呈现出欣欣向荣的境象，但与发达国家相比规模小，生产效率低、技术都较落后。缺乏自己的核心技术，缺乏创新能力，在国际竞争中还没有任何优势可言，因此，我国汽车及汽车零部件企业必须加快步伐，自主创新，积极迎接挑战，不断提升产品技术含量，努力提高生产管理水平，降低产品制造成本，走出强企之路。1.1 我国汽车驱动桥的现状分析汽车驱动桥是汽车的主要部件之一，其质量、性能的好坏直接影响整车的安全性、经济性、舒适性，虽然我国车桥制造企业众多，但与国外相比差距较大，没有形成自已的核心竞争力，主要表现在以下几个方面：1）技术含量较低我国汽车车桥制造企业除少数企业规模较大外，普遍规模较小，生产能力强弱不均，技术力量参差不齐。不论是大中型企业还是小型企业其产品设计水平和工艺制造水平都相对落后，产品不能很好地与整车相匹配，不能完全满足使用要求。2）开发模式落后我国汽车车桥制造企业的开发模式主要由测绘、引进、自主开发三种组成。在中小企业中，测绘市场销路较好的产品是它们的主要开发模式。特别是一些小型企业或民营企业。这些企业生产的产品质量与原配套企业生产的产品相比其质量较差，容易发生故障，严重时会引起车毁人亡的重大事故。3）技术创新能力不够我国汽车零部件企业长期没有重视技术创新能力，大中型企业普遍存在技术引进经费占技术开发经费的比例较高的问题。多数车桥企业对引进的技术只停留在消化阶段，尤其对软件消化吸收的速度很慢，对引进的硬件设备只停留在使用上。4）CAD应用落后计算机辅助设计(CAD：Computer Aided Design)技术一般指以计算机作为辅助工具的各种应用技术，是以计算机外围设备及其系统软件为基础，包括二维绘图设计、三维几何造型设计、有限元分析(FEA)及优化设计、数控加工编程(NCP)、仿真模拟及产品数据管理(PDM)等内容。汽车工业是最先用CAD技术的行业之一，目前在发达国家的汽车行业中，CAD技术已得到了普遍应用，并取得了巨大的经济效益，新的轿车产品的开发周期已缩短至23年，汽车CAD系统的软硬件都已达到较高水平，并仍在向智能化，集成化和标准化的方向发展。然而，我国汽车零部件企业的CAD应用大部分只是停留在计算机绘图阶段，产品设计还局限于几何尺寸设计。在产品设计过程中，计算机技术、先进软件及在三维建模的基础上对汽车车桥的有限元分析、动态仿真还极为落后。从某些方面来说这成了制约企业快速发展的主要因素。因此，CADCAMCAEPDM的应用就显得尤为重要。1.2 我国汽车零部件的发展趋势随着电子计算机的出现和在工程设计中的应用，使汽车零部件设计技术飞跃发展，设计过程将完全改观。汽车零部件结构参数及陛能参数等的优化选择与匹配，强度核算与寿命预测，产品有关方而的模拟计算或仿真分析、设计方案的选择及定型，设计图纸的绘制均可在计算机上进行。采用电子计算机作分析计算手段，由于其计算速度很快且数据容量很大，就可采用较为准确的多自由度的数学模型来模拟汽车零部件在各种工况下的运动，采用现代先进的数学方法进行分析，可取得较准确的结果，这就为设计人员分析各种方案和进行创造性的工作提供了很大的方便。今后CAD将与CAM、CAT(Computer Aided Test，计算机辅助测试)结合成CADMAT系统，更将显示出其巨大的作用。我国在驱动桥的开发水平上与国外同类企业相比还比较落后，不适应新的发展，计算机辅助设计只局限于二维制图，对所设计的产品不能进行建模和CAE分析，致使产品设计风险大，成本高，效率低。1.3 本文研究主要内容(1)分析驱动桥国内外现状及发展趋势，分析驱动桥的基本原理及运行机理提炼出驱动桥设计的关键技术；(2)根据经济、适用、舒适、安全、可靠的设计原则和分析比较，确定轻型车驱动桥的差速器及半轴的结构型式，并且对其差速器的主、从齿进行详细设计和强度校核以满足强度和降噪要求。(3)运用CATIA软件对驱动桥的差速器及半轴进行建模分析，并验证差速器设计的合理性。2 汽车驱动桥的总体结构与差速器分类2.1 汽车驱动桥的总体结构及原理简介汽车的驱动后桥位于传动系的末端1，其基本功用是增大由传动轴或直接由变速器传来的转矩，再将转矩分配给左、右驱动车轮，并使左、右驱动车轮具有汽车行驶运动所要求的差速功能；同时，驱动后桥还要承受作用于路面和车架或承载车身之间的铅垂力、纵向力、横向力及其力矩。一般的驱动后桥由主减速器总成，差速器总成，桥壳总成及半轴总成等零部件组成，如图2-1所示。图2-1 汽车后桥示意图1-主减速前轴承；2-主动齿轮；3-主减速器后轴承；4一差速器；5-行星、半轴齿轮副6-半轴；7-制动器及制动鼓；8-半轴轴承；9-桥壳；10一差速器轴承：11一从动齿轮12一主减速器壳：13一凸缘驱动桥的结构型式与驱动车轮的悬架结构型式密切相关。当车轮采用非独立悬架时，采用的非断开式(整体式)驱动桥。普通的非断开式驱动后桥的桥壳相当于一根联接左、右驱动车轮的刚性空心梁，而主减速器，差速器及半轴都装在其中。非断开式驱动后桥的桥壳多采用整体式(如冲焊结构，铸造结构)，也可以采用可分式的，但由于后者在维修，调整主减速器时拆装的不便，故已很少采用。有些汽车为了提高其行驶平顺性，舒适性而采用独立悬架时，则采用断开式驱动桥。这种驱动桥无刚性整体桥壳，如德国梅赛德斯奔驰200型轿车，左、右两段桥壳仅由一销轴相联，且仅有一侧的半轴为分段式的，可相对的主减速器做上、下摆动和双铰节式，如德国Audi 80 Quattro的后驱动桥左、右两半轴均可相对主减速器做上、下摆动。汽车传动系的总任务是传递发动机的动力，并使之适应于汽车行驶的需要。在一般汽车的机械式传动中，有了变速器还不能完全解决发动机特性与汽车行驶需求间的矛盾和结构布置上的问题。首先是因为绝大多数的发动机在汽车上是纵向安置的，为使其转矩能传动给左、右驱动轮，必须由驱动桥的主减速器改变转矩的传递方向，同时还得由驱动桥的差速器来解决左、右驱动车轮的差速要求及转矩分配问题。其次是因为变速器的主要任务仅在于通过选择适应的排挡数目及各挡传动比，以使内燃机的转矩一转速特性能适应汽车在各种行驶阻力下对动力性和燃料经济性要求，而驱动桥主减速器(有时还有轮边减速器)的功用则在于当变速器处于最高挡位(通常为直接挡，有时还有超速挡)时，使汽车有足够的牵引力，适当的最高车速和良好的燃料经济性，为此，需将经过变速器、传动轴传来的动力，通过驱动桥的主减速器作进一步增大转矩，降低转速的变化。困此，为了使汽车传动系设计得合理，首先必须选择好传动系的传动比，并恰当地将其分配给变速成器和驱动桥。当变速器处于直接挡位时，汽车的动力性及燃料经济性主要取决于主减速器比。在汽车的总布置设计时，应根据汽车的工作条件及发动机、传动系、轮胎等的有关参数，选择合适的主减速比来保证汽车具有良好的动力性和燃料经济性。采用优化设计方法使传动系各传动比与发动性能参数作最佳匹配，可得到最佳效果。汽车在行驶过程中所遇到的道路情况是千变万化的，此外，汽车本身在空、满载之间轴负荷变化非常大，为了扩大汽车对这些不同使用条件的适用范围，除了常见的具有唯一固定主减速比的单速主减速器外，在某些重型汽车上有时将主减速做成双速的。双速主减速器具有两个固定的主减比，并可根据汽车行驶条件来选择档位。最简单常见的是由一对螺旋锥齿轮或双曲齿轮组成的单级减速器。在大型汽车上，为了得到大的主减速器比同时又不减小离地间隙，常采用另加一对斜齿(或人字形齿)圆柱齿轮或行星轮系的双级主减速器的方法。有的重型汽车为了进一步增大驱动桥的减速比还增设了轮边减速器。微型汽车驱动桥采用的是双曲面齿轮。当汽车转弯或在不平路面上行驶时，左、右车轮在同一时间内所滚过的行程是不相等的，因此其转速也应不同2。另外，即使汽车在平坦路面上直线行驶左、右轮行程相同，但有时也会由于轮胎外径的制造误差，轮胎磨损程度，轮胎气压或轮胎负荷的不同，而引起它们的滚动半径不相等，导致转速也不相同。因此，要求驱动桥在传递转矩给左、右驱动车轮的同时，能使它们以适应上述运动系要求的不同角速度旋转。这一要求是由差速器来实现的。简单的对称式圆锥行星齿轮差速器，由于其结构简单，工作平稳可靠，在各种汽车上都得到了广泛的应用，微型车驱动桥就是采用的该种差速器。如果不计其不大的内摩擦，则这种差速器是将转矩平均地分配到左、右半轴上，因此，装用这种简单的对称式圆锥行星齿轮差速器的汽车，当左、右驱动车轮与道路的附着系数不同是一个驱动车轮滑转而失去牵引力时，另一个附着驱动车轮也得丧失牵引功能。现在有些汽车生产厂家为了提高汽车的通过性，增加其产品竞争能力，采用差速锁将左、右半轴锁在一起，或采用具有高摩擦副的凸轮式，蜗轮式和带有摩擦片的齿轮式以及自动轮式等自锁式差速器，以便使驱动桥的转矩尽可能多地传给不滑转的驱动车轮，以充分利用这一驱动车轮的附着力来产生足够的牵引力，使汽车能够继续行驶。在普通的驱动桥上，如果驱动车轮不是转向轮，则车轮直接由联接差速器和轮毂的半轴来驱动。这时，半轴由于其外端支承的不同而承受不同的载荷。根据所承受载荷的不同半轴分为全浮式、半浮式和34浮式三种。全浮式半轴的外端和用两个轴承支承于桥壳上的轮毂相联。由于引起弯矩的所有载荷都经过这些轴承传递，因此半轴只承受转矩，但实际上由于加工精度及装配精度的影响及桥壳、轴承等的支承刚度不足等原因，使全浮式半轴在使用条件下仍可能承受不大的、可忽略不计的弯矩。具有全浮式半轴的外端支承在位于桥壳内的轴承上。因此，它不仅承受转矩，而且承受作用车轮与路面间的铅垂力、纵向力、横向力所引起的弯矩。34浮式半轴的支承关系与全浮式是一样的，只是轮毂用个轴承支承在桥壳上，这时由于轮毂的支承刚度较差，因此半轴不仅承受转矩，而且承受部份弯矩。微型车后桥采用半浮式半轴。驱动桥不仅是汽车的动力传递机构，而且也是汽车的行使机构，还起着支承汽车荷重的作用。2.2 汽车驱动桥的设计要求驱动桥是汽车传动系统中主要总成之一。驱动桥的设计是否合理直接关系到汽车使用性能的好环。因此，设计中要保证：所选择的主减速比应保证汽车在给定使用条件下有最佳的动力性能和燃料经济性：(1)当左、右两车轮的附着系数不同时，驱动桥必须能合理的解决左右车轮的转矩分配问题，以充分利用汽车的牵引力；(2)具有必要的离地间隙以满足通过性的要求：(3)驱动桥的各零部件在满足足够的强度和刚度的条件下，应力求做到质量轻，特别是应尽可能做到非簧载质量，以改善汽车的行驶平顺性；(4)能承受和传递作用于车轮上的各种力和转矩：(5) 齿轮及其它传动部件应工作平稳，噪声小；(6)对传动件应进行良好的润滑，传动效率要高；(7)结构简单，拆装调整方便：(8)设计中应尽量满足“三化”。即产品系列化、零部件通用化、零件设计标准化的要求。2.3 差速器的组成与工作原理普通差速器由行星齿轮、行星轮架（差速器壳）、半轴齿轮等零件组成3。发动机的动力经传动轴进入差速器，直接驱动行星轮架，再由行星轮带动左、右两条半轴，分别驱动左、右车轮。差速器的设计要求满足：（左半轴转速）+（右半轴转速）=2（行星轮架转速）。当汽车直行时，左、右车轮与行星轮架三者的转速相等处于平衡状态，而在汽车转弯时三者平衡状态被破坏，导致内侧轮转速减小，外侧轮转速增加。 汽车在行驶过程中左，右车轮在同一时间内所滚过的路程往往不等。当转弯时，由于外侧轮有滑拖的现象，内侧轮有滑转的现象，两个驱动轮此时就会产生两个方向相反的附加力，由于“最小能耗原理”，必然导致两边车轮的转速不同，从而破坏了三者的平衡关系，并通过半轴反映到半轴齿轮上，迫使行星齿轮产生自转，使外侧半轴转速加快，内侧半轴转速减慢，从而实现两边车轮转速的差异，提高车子的通过性。驱动桥两侧的驱动轮若用一根整轴刚性连接，则两轮只能以相同的角度旋转。这样，当汽车转向行驶时，由于外侧车轮要比内侧车轮移过的距离大，将使外侧车轮在滚动的同时产生滑拖，而内侧车轮在滚动的同时产生滑转。即使是汽车直线行驶，也会因路面不平或虽然路面平直但轮胎滚动半径不等（轮胎制造误差、磨损不同、受载不均或气压不等）而引起车轮的滑动。车轮滑动时不仅加剧轮胎磨损、增加功率和燃料消耗，还会使汽车转向困难、制动性能变差。为使车轮尽可能不发生滑动，在结构上必须保证各车轮能以不同的角度转动。差速器的这种调整是自动的，这里涉及到“最小能耗原理”，也就是地球上所有物体都倾向于耗能最小的状态。例如把一粒豆子放进一个碗内，豆子会自动停留在碗底而绝不会停留在碗壁，因为碗底是能量最低的位置（位能），它自动选择静止（动能最小）而不会不断运动。同样的道理，车轮在转弯时也会自动趋向能耗最低的状态，自动地按照转弯半径调整左右轮的转速。差速器用来在两输出轴间分配转矩，并保证两输出轴有可能以不同的角速度转动，差速器构造有多种形式。2.4 差速器的分类差速器结构形式有多种，它分为对称锥齿轮式差速器，滑块凸轮式差速器，涡轮式差速器，对称锥齿轮式差速器又可分为普通锥齿轮式差速器、 摩擦片式差速器和强制锁止式差速器。普通齿轮式差速器的传动机构为齿轮式，齿轮差速器要圆锥齿轮式和圆柱齿轮式两种，汽车上广泛采用的差速器为对称锥齿轮式差速器，具有结构简单、质量较小等优点，应用广泛。强制锁止式差速器就是在对称式锥齿轮差速器上设置差速锁。当一侧驱动轮滑转时，可利用差速锁使差速器不起差速作用。差速锁在军用汽车上应用较广。普通的对称式圆锥行星齿轮差速器由差速器左、右壳，2个半轴齿轮，4个行星 齿轮(少数汽车采用3个行星齿轮，小型、微型汽车多采用2个行星齿轮)，行星齿轮 轴(不少装4个行星齿轮的差逮器采用十字轴结构)，半轴齿轮及行星齿轮垫片等组成。由于其结构简单、工作平稳、制造方便、用在公路汽车上也很可靠等优点，最广泛地用在轿车、客车和各种公路用载货汽车上。2.4.1 对称锥齿轮式差速器汽车上广泛采用的差速器为对称锥齿轮式差速器，具有结构简单、质量较小等优点，应用广泛。他又可分为普通锥齿轮式差速器、摩擦片式差速器和强制锁止式差速器等1)普通锥齿轮式差速器由于普通锥齿轮式差速器结构简单、工作平稳可靠，所以广泛应用于一般使用条件的汽车驱动桥中。图2-2为其示意图，图中为差速器壳的角速度；、分别为左、右两半轴的角速度；为差速器壳接受的转矩；为差速器的内摩擦力矩；、分别为左、右两半轴对差速器的反转矩。图2-2 差速器工作示意图根据运动分析可得 (2-1)显然，当一侧半轴不转时，另一侧半轴将以两倍的差速器壳体角速度旋转；当差速器壳体不转时，左右半轴将等速反向旋转。根据力矩平衡可得 (2-2)差速器性能常以锁紧系数k是来表征，定义为差速器的内摩擦力矩与差速器壳接受的转矩之比，由下式确定 (2-3)结合式(22)可得 (2-4)定义快慢转半轴的转矩比kb=T2/T1,则kb与k之间有 ; (2-5)普通锥齿轮差速器的锁紧系数是;一般为005015，两半轴转矩比kb=111135，这说明左、右半轴的转矩差别不大，故可以认为分配给两半轴的转矩大致相等，这样的分配比例对于在良好路面上行驶的汽车来说是合适的。但当汽车越野行驶或在泥泞、冰雪路面上行驶，一侧驱动车轮与地面的附着系数很小时，尽管另一侧车轮与地面有良好的附着，其驱动转矩也不得不随附着系数小的一侧同样地减小，无法发挥潜在牵引力，以致汽车停驶。2)摩擦片式差速器为了增加差速器的内摩擦力矩，在半轴齿轮7与差速器壳1之间装上了摩擦片2(图23)。两根行星齿轮轴5互相垂直，轴的两端制成V形面4与差速器壳孔上的V形面相配，两个行星齿轮轴5的V形面是反向安装的。每个半轴齿轮背面有压盘3和主、从动摩擦片2，主、从动摩擦片2分别经花键与差速器壳1和压盘3相连。当传递转矩时，差速器壳通过斜面对行星齿轮轴产生沿行星齿轮轴线方向的轴向力，该轴向力推动行星齿轮使压盘将摩擦片压紧。当左、右半轴转速不等时，主、从动摩擦片间产生相对滑转，从而产生摩擦力矩。此摩擦力矩Tr，与差速器所传递的转矩丁。成正比，可表示为示为 (2-6)式中，为摩擦片平均摩擦半径；为差速器壳V形面中点到半轴齿轮中心线的距离；为摩擦因数；为摩擦面数；为V形面的半角。摩擦片式差速器的锁紧系数可达0.6，可取4。这种差速器结构简单，工作平稳，可明显提高汽车通过性。3）强制锁止式差速器当一个驱动轮处于附着系数较小的路面时，可通过液压或气动操纵，啮合接合器(即差速锁)将差速器壳与半轴锁紧在一起，使差速器不起作用，这样可充分利用地面的附着系数，使牵对于装有强制锁止式差速器的42型汽车，假设一驱动轮行驶在低附着系数甲的路面上，另一驱动轮行驶在高附着系数的路面上，这样装有普通锥齿轮差速器的汽车所能发挥的最大牵引力为 (2-7)式中，为驱动桥上的负荷。如果差速器完全锁住，则汽车所能发挥的最大牵引力为 (2-8)可见，采用差速锁将普通锥齿轮差速器锁住，可使汽车的牵引力提高倍，从而提高了汽车通过性。当然，如果左、右车轮都处于低附着系数的路面，虽锁住差速器，但牵引力仍超过车轮与地面间的附着力，汽车也无法行驶。强制锁止式差速器可充分利用原差速器结构，其结构简单，操作方便。目前，许多使用范围比较广的重型货车上都装用差速锁。2.4.2 滑块凸轮式差速器图24为双排径向滑块凸轮式差速器。差速器的主动件是与差速器壳1连接在一起的套，套上有两排径向孔，滑块2装于孔中并可作径向滑动。滑块两端分别与差速器的从动元件内凸轮4和外凸轮3接触。内、外凸轮分别与左、右半轴用花键连接。当差速器传递动力时，主动套带动滑块并通过滑块带动内、外凸轮旋转，同时允许内、外凸轮转速不等。理论上凸轮形线应是阿基米德螺线，为加工简单起见，可用圆弧曲线代替。 滑块凸轮式差速器址一种高摩擦自锁差速器，其结构紧凑、质量小。但其结构较复杂，对零件材料、机械加工、热处耶、化学处理等方面均有较高的技术要求。2.4.3 蜗轮式差速器蜗轮式差速器(图25)也是一种高摩擦自锁差速器。蜗杆2、4同时与行星蜗轮3与半轴蜗轮1、5啮合，从而组成一行星齿轮系统。这种差速器半轴的转矩比为 (2-9)式中，为蜗杆螺旋角；为摩擦角。 蜗轮式差速器的半轴转矩比可高达567900，锁紧系数是达0708。但在如此高的内摩擦情况下，差速器磨损快、寿命短。当把降到265300，降到045050时，可提高该差速器的使用寿命。由于这种差速器结构复杂，制造精度要求高，因而限制了它的应用。2.4.4 牙嵌式自由轮差速器牙嵌式自由轮差速器(图2-6)是自锁式差速器的一种。装有这种差速器的汽车在直线行驶时，主动环可将由主减速器传来的转矩按左、右轮阻力的大小分配给左、右从动环(即左、右半轴)。当一侧车轮悬空或进入泥泞、冰雪等路面时，主动环的转矩可全部或大部分分配给另一侧车轮。当转弯行驶时，外侧车轮有快转的趋势，使外侧从动环与主动环脱开，即中断对外轮的转矩传递；内侧车轮有慢转的趋势，使内侧从动环与主动环压得更紧，即主动环转矩全部传给内轮。由于该差速器在转弯时是内轮单边传动，会引起转向沉重，当拖带挂车时尤为突出。此外，由于左、右车轮的转矩时断时续，车轮传动装置受的动载荷较大，单边传动也使其受较大的载荷。 牙嵌式自由轮差速器的半轴转矩比是可变的，最大可为无穷大。该差速器工作可靠，使用寿命长，锁紧性能稳定，制造加工也不复杂。3 普通圆锥齿轮式差速器设计汽车在行驶过程中左，右车轮在同一时间内所滚过的路程往往不等，例如，转弯时内、外两侧车轮行程显然不同，即外侧车轮滚过的距离大于内侧的车轮；由于路面波形不同也会造成两侧车轮滚过的路程不等；即使在平直路面上行驶，由于轮胎气压、轮胎负荷、胎面磨损程度不同以及制造误差等因素的影响，也会引起左、右车轮因滚动半径的不同而使左、右车轮行程不等。如果驱动桥的左、右车轮刚性连接，则行驶时不可避免地会产生驱动轮在路面上的滑移或滑转。这不仅会加剧轮胎的磨损与功率和燃料的消耗，而且可能导致转向和操纵性能恶化。为了防止这些现象的发生，汽车左、右驱动轮间都装有轮间差速器，从而保证了驱动桥两侧车轮在行程不等时具有不同的旋转角速度，满足了汽车行驶运动学要求。差速器用来在两输出轴间分配转矩，并保证两输出轴有可能以不同的角速度转动。差速器有多种形式，在此设计普通对称式圆锥行星齿轮差速器。3.1 普通圆锥齿轮式差速器的差速原理6图3-1 差速器差速原理 如图3-1所示，对称式锥齿轮差速器是一种行星齿轮机构。差速器壳3与行星齿轮轴5连成一体，形成行星架。因为它又与主减速器从动齿轮6固连在一起，固为主动件，设其角速度为w0；半轴齿轮1和2为从动件，其角速度为和。A、B两点分别为行星齿轮4与半轴齿轮1和2的啮合点。行星齿轮的中心点为C，A、B、C三点到差速器旋转轴线的距离均为。当行星齿轮只是随同行星架绕差速器旋转轴线公转时，显然，处在同一半径上的A、B、C三点的圆周速度都相等（图3-1），其值为。于是,即差速器不起差速作用，而半轴角速度等于差速器壳3的角速度。当行星齿轮4除公转外，还绕本身的轴5以角速度自转时，啮合点A的圆周速度为，啮合点B的圆周速度为，于是 （3-1）即 （3-2） 若角速度以每分钟转数表示，则 （3-3）式（3-3）为两半轴齿轮直径相等的对称式圆锥齿轮差速器的运动特征方程式，它表明左右两侧半轴齿轮的转速之和等于差速器壳转速的两倍，而与行星齿轮转速无关。因此在汽车转弯行驶或其它行驶情况下，都可以借行星齿轮以相应转速自转，使两侧驱动车轮以不同转速在地面上滚动而无滑动。有式（3-3）还可以得知：当任何一侧半轴齿轮的转速为零时，另一侧半轴齿轮的转速为差速器壳转速的两倍；当差速器壳的转速为零（例如中央制动器制动传动轴时），若一侧半轴齿轮受其它外来力矩而转动，则另一侧半轴齿轮即以相同的转速反向转动。3.2 普通圆锥齿轮式差速器的结构普通的对称式圆锥齿轮差速器由差速器左右壳，两个半轴齿轮，四个行星齿轮，行星齿轮轴，半轴齿轮垫片及行星齿轮垫片等组成7。如图3-2所示。由于其具有结构简单、工作平稳、制造方便、用于公路汽车上也很可靠等优点，故广泛用于各类车辆上。图3-2 普通圆锥齿轮式差速器1-轴承；2-差速器左壳；3-锁止垫片；4-半轴齿轮；5行星齿轮垫片； 6-行星齿轮；7-减速器齿轮； 8-差速器右壳；9-十字轴；10-螺栓3.3 普通圆锥齿轮式差速器的设计和计算由于
