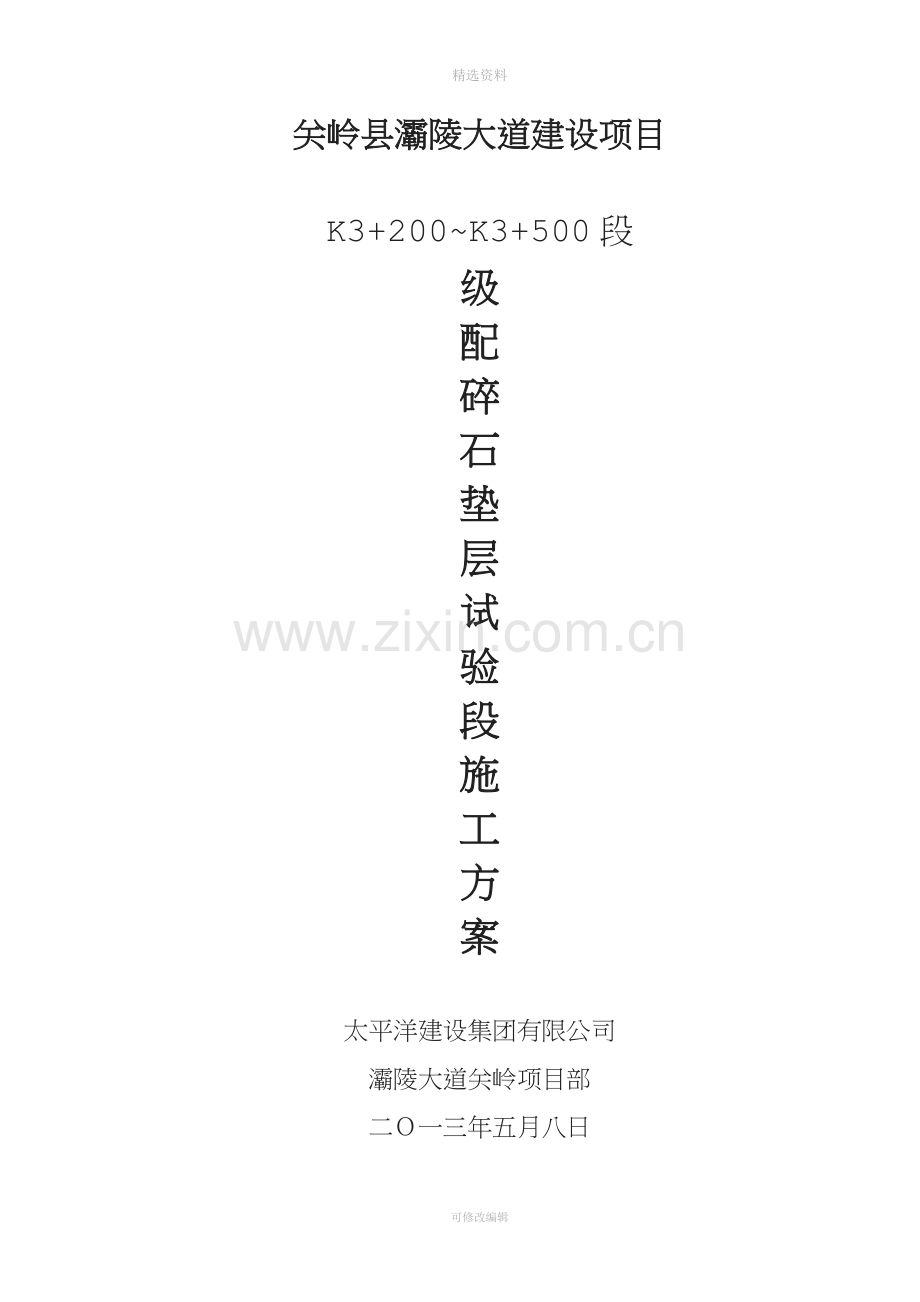

关岭县灞陵大道建设项目

K3+200~K3+500段
级
配
碎
石
垫
层
试
验
段
施
工
方
案

太平洋建设集团有限公司
灞陵大道关岭项目部
二Ｏ一三年五月八日

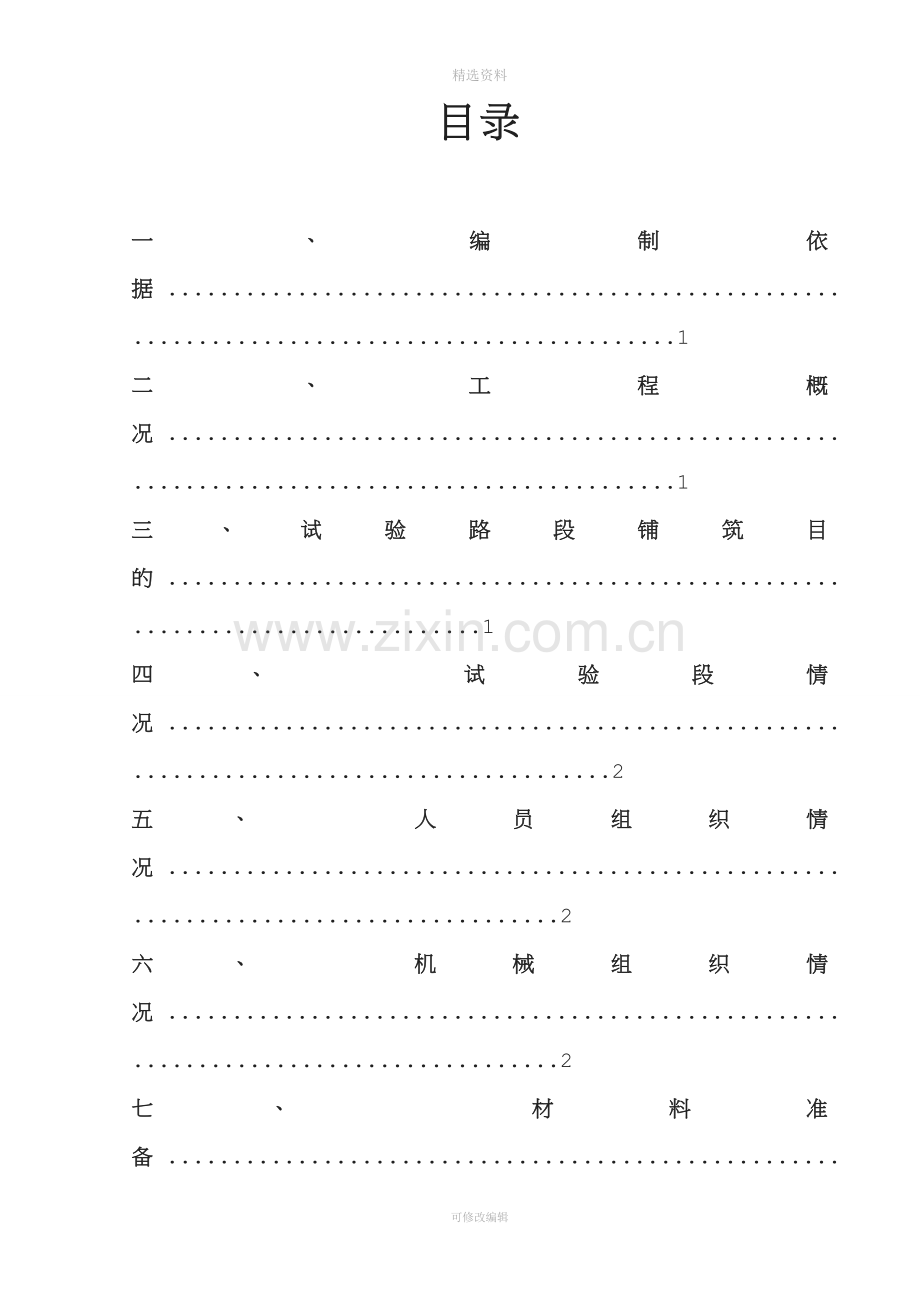

目录

一、编制依据..............................................................................................1
二、工程概况..............................................................................................1
三、试验路段铺筑目的...............................................................................1
四、 试验段情况.........................................................................................2
五、 人员组织情况.....................................................................................2
六、 机械组织情况.....................................................................................2
七、 材料准备.............................................................................................3
八、 施工配合比.........................................................................................3
九、施工工艺...............................................................................................3
1、施工工艺流程图(见附件）..................................................................3
2、下承层检查...........................................................................................3
3、施工放样...............................................................................................3
4、运输石料... ... .......................................................................................4
5、摊铺及现场拌和... ... ...........................................................................4
7、碾压和试验... ... ...................................................................................4
8、接缝处理... ... .......................................................................................5
9、注意事项... ... .......................................................................................6

可修改编辑
十、质量保证措施......................................................................................9
十一、安全保证措施..................................................................................9
十二、环境保护措施..................................................................................10

级配碎石垫层试验段施工方案

一、编制依据
1、关岭县灞陵大道建设项目《施工图设计》及有关会议纪要
2、《公路工程集料试验规程》JTG E42-2005
3、《城市道路工程施工技术规范》 （CJJ1-2008)
4、《土工试验规范》
5、《路面施工及验收规范》及相关技术规范
6、现场实际考察，本项目工程任务、质量及工期要求。
7、本项目机械设备、技术力量、施工能力等具体情况。
二、工程概况
我公司承建灞陵大道建设项目，起点里程K0+000，终点里程K9+224.541，全长9.145Km，整体式路基宽度40m（每侧加宽0.3m）,其中行车道宽2×11m,绿化带2×4m，人行道2×5m，本合同段主线路面采用25cm厚的级配碎石垫层，主线设计时速40km/h。
三、试验路铺筑目的。
１、验证级配碎石垫层施工配合比。
２、确定垫层的施工松铺系数。
３、确定垫层施工工艺。
1）验证集料摊铺方法和机具的适用性，施工的行进速度
2）集料含水量的增加和控制方法
3）压实机械的选择和组合，压实的顺序、速度和遍数与压实度的关系
4）拌和、运输、摊铺和碾压机械的协调和配合
5）验证压实度的检查方法，初定每一作业段的最小检查数量
４、确定合理的垫层施工机具、人员配置及组合。
５、验证各工序及施工组织的合理性、协调性。
６、确定用于指导垫层大面积施工的各项技术参数。
四、试验段情况
项目部拟在K3+200+K3+500选择300m长段落右半幅，作为级配碎石垫层（25cm厚级配碎石）试验段，计划将于2013年5月9日进行试铺。
五、人员组织情况
为了确保我标段级配碎石垫层试验段的试验成功，我项目部对我标段级配碎石垫层试验段施工组织进行了精心的准备，具体组织如下：

项目经理
杨建东
18286332777
技术负责人
张徐
18722797163
现场施工负责人
王潮
18722797887
技术员
柳君
18334050089
测量员
张坤
18722797897
试验员
蒲廷品
18286374695
质检员
张义辉
15121349507
安全员
于秋生
18722799105
施工员
卢永顺
187227992076
机械操作手、普工共计 41人

六、机械组织情况： 我标段级配碎石垫层试验段施工机械投入情况如下：
在开工前对所有机械进行保养和维修，并将燃油加满，保证机械的正常使用。
序号
机械名称
规格
型号
额定功率（KW）或产量（T/H）
数量(台)
技术状况
1
推土机
TV160

1
优良
2
装载机
ZL50C
3m³
2
优良
3
平地机
PY180

1
优良
4
振动压路机
YZ-22
22T
1
优良
5
洒水车

8m3
1
优良
6
油车

5T
1
优良
7
运输车
双桥
10T
15
优良

我标段级配试验段拟使用方铁锨10把，手推车2辆，扫帚10把，GPS 1套，水准仪2套，50m钢尺2把，5m钢尺5把，白灰、线绳、石笔等辅助工具。
七、材料准备
1、碎石：级配碎石垫层碎石采用沿线石灰岩片石轧制的碎石，压碎值不大于30%，针片状不大于25%。
2、水：现场引沟渠水，水质符合设计规范要求。
八、施工配合比
根据业主及监理的要求，级配碎石垫层施工配合比先由我部会同监理对各种原材料现场取样进行各项指标检测，所有指标检测符合设计及规范要后，将各种原材料送至贵州黔弘工程质量检测有限公司做配合比试验，并出具配合比试验报告，再下发至我部会同监理据此进行施工配合比的微调，并将结果上报监理部审批后方可用于级配碎石垫层的铺筑。
混合料各成分比例为0～５mm碎石:５～10mm碎石:10～20mm碎石：20～31.5mm＝31:31:21:17
此试验段依此配合比进行施工。原材料筛分结果附后。
九、施工方案（后附工艺流程图）
1、下承层检查　
施工前，认真检查下承层，并认真清扫，如发现下承层层面上有明显松散、坑洞情况，应对其处理至合格，之后适量洒水湿润.
2.施工放样
试验段具备施工条件后，由测量工员用GPS按5m间距放出路线中线及边桩，再由各边桩沿横断面方向放出边部高程控制点,用白灰划出垫层摊铺设计宽度边线；然后用水准仪测量各高程控制点实际高度，再根据设计高程和经验松铺系数（垫层经验松铺经验系数按1.3计）计算出铺筑高度，定桩打灰。
放样后在每个断面距设计中线：3m、6m、9m和11m处作好标记，并测量各点高程作好记录，以此作为计算松铺系数的测点。
3.混合料的运输
混合料运输采用8辆双桥运输车运输，卸料车在指定位置处停下倒料。混合料出场时要过磅称重并记录拌和时间，运达摊铺现场时，由专人负责收料、检查、指挥倒料。收料人员要先检查来料外观有无异常、含水量是否正常等，并记录料车到场时间，然后组织料车倒料。
4.混合料的拌和与摊铺
4.1摊铺前下承层路基表面应适量洒水，保持湿润。采用推土机和平地机机进行摊铺。在垫层摊铺前现场技术人员根据设计图纸放出路基中心线并按内外边桩控制摊铺面的标高及横坡（5米），开始放料。用装载机进行拌和，宜翻拌5～6遍，使石屑均匀分布于碎石料中，拌和结束时，混合料的含水量应均匀，并较最佳含水量大1％左右，同时应没有粗细颗粒离析现象。
4.2用平地机将拌和均匀的混合料按规定的路拱进行整平和整形，在整形过程中，应注意消除粗细集料离析现象。
4.3用振动压路机在已初平的路段上快速碾压一遍，以暴露潜在的不平整。再用平地机进行整平和整形。
5.碾压和试验
5.1、初压
当摊铺成型的垫层长度达到30～50米时，先用一台双钢轮压路机以每小时1.5～1.7公里的速度静压1遍（第1遍）（前进后退为一遍），碾压时注意每一幅前进方向的停止位置要前后交错2m左右，防止碾压时因混合料推移产生鼓包在同一断面上，并安排专人对鼓包较大的地方进行铲除、整平。
5.2、复压
初压结束后，用22T振动压路机以每小时2～2.5公里的速度强振一遍（第2遍），然后以每小时2～2.5公里的速度强振2遍（第3、4遍）。每碾压完一遍后立即进行压实度检测和高程的测量工作，并记录碾压完成时间，压至第4遍复压结束。
5.3、终压
复压结束后，用双钢轮轮压路机以每小时1.5～1.7公里的速度静压1遍（第5遍），直至无轮迹为止。碾压完毕后立即进行压实度检测和高程的测量,并记录碾压完成时间。
5.4、碾压要点
碾压位于直线段时，由路肩开始向中央分隔带方向碾压，在超高的路段上，由内侧开始向外侧进行碾压，第一台压路机压到路幅的1/3宽时，第二台压路机开始碾压,如此循环形成流水作业；在每一作业段结束处画一条横贯全断面的斜线，使压路机折回处形成阶梯，不在同一横断面上；碾压时，压路机钢轮应重叠1/３轮宽，且后轮必须超过两段的接缝处；振动压路机碾压时，路面的两侧多压1遍；每一碾压段落钢轮压路机碾压(复压完成后)完成后单钢轮压路机开始全幅碾压直至无轮迹为止。在碾压过程中严禁压路机在已完成的或正在碾压的路段上“调头”和急刹车，同时，级配碎石垫层的表面应始终保持潮湿，如表层水蒸发得快，可及时补洒少量的水，严禁大量洒水，碾压过程中，设专人铲除个别粗细集料离析，并填补新料摊平，再用钢轮压路机补压，最后用双钢轮轮压路机终压收光,在碾压结束后，马上恢复松铺系数高程检测测点，并测出各测点高程、作好记录,以备计算松铺系数之用。在开始进行复压时，每增压一遍试验检测工作人员均需及时检测压实度，绘制压实度与碾压遍数的关系曲线，若现场检测压实度不合格，应及时通知技术人员立即安排补压直至压实度合格为止。如出现“弹簧”、松散、起皮现象，要及时翻开处理，禁止用“贴补法”找平。
6、接缝处理
试验路结束时，由路面工将摊铺层末端收齐整平，然后碾压，待终压结束后，先用三米直尺检查，确定平整面与斜面的结合位置，在该位置挖槽并清除斜面部分，并将靠稳定层的一面切成垂直面。
7、调头处理
原则上禁止任何机械在已碾压成型和正在碾压的级配垫层上调头。但因其他原因，机械作业必须调头时，在需要调头的作业段，铺一张8～10m长土工布，上面洒约10cm厚土或砂即可，待调头作业完成后再除去覆盖物。
8、交通管制
试验段碾压完成并经检验合格后，严禁任何车辆通行，并做好绕行标志。
9、注意事项
1、铺筑完成要彻底阻断交通，如遇特殊情况必须通车的，则车速限制在20km/h以下，且禁止在级配碎石垫层上起步、急刹车和调头。
2、施工时一定要精益求精，一切缺陷的修补都要在允许的延迟时间内完成 。
3、各项组织、准备一定要充分，衔接要紧密，施工要连续，最大限度地减少施工损失，并提高质量。
4、安排专职安全员负责车辆指挥和调度，杜绝安全事故发生。
十、质量保证体系
1、质量控制管理
质量控制实行三级管理。第一级为班组作业质检员；第二级是由项目质检负责人组成，负责对第一级管理人员实施监督、检查并负责内业资料的汇总和归档工作；第三级为公司级管理体系，由公司质检负责人对第二级管理人员实施监督、检查。
第一级质量管理：明确质量创优目标，所有施工人员均做到经过培训合格后上岗作业。在工序施工中要人人检查，层层把关，上道工序检查不合格，决不进入下一道工序。各班组在完成工序施工后，先自检，合格后进行下一道工序施工。
第二级质量管理：做好现场原材料的检验，凡使用的原材料均做到严格按照有关规定进行试验合格后才能进入现场，并及时提供试验数据；经常检查和保养试验工具，以确保试验结果的正确性；各种试验资料应及时、齐全，并归类装订成册。
第三级质量管理：指导、监督、检查第二级质量管理工作，负责处理质量事故。负责重大施工工艺、施工方案的研究。
成立质量管理组织机构，严格质量检查程序，对具体的施工方法进行研究，对材料进行层层检查确保工程质量。
后附：质量保证组织机构框图

质量体系要素构成图

管理职能

质量体系原则

质量成本

回访与保修
工程质量的检验与验收
半成品与成品保护
不合格的控制和纠正
工序管理点控制
施工过程控制
采购质量
施工准备质量
任务承接

工程(产品)安全与责任
人 员
质量文件
与 记 录
统计方法
的 应 用
测量与试验
设备的控制

十一、安全保证措施
安全生产是规范企业行为的重要标志，搞好安全生产、确保职工在生产过程中的人身安全和健康，使企业生活管理有序，生产管理有条不紊，为此，我项目部认真贯彻“安全第一、预防为主”的原则，建立安全保证体系，控制安全事故的发生，确保工程项目的顺利进行。
1、安全组织机构
建立多层次、多方位健全安全生产保证体系，贯彻国家有关安全生产和劳动保护方面的法律、法规，定期不定期地召开安全生产会议，研究项目安全生产工作，发现问题，及时处理。逐级签订安全承包合同，使各级明确安全职责和安全目标，制定好各自的安全规划，达到全员参加，全面管理的目的，充分体现“安全生产、事事相关、人人有责”。施工生产做到预防为主，消除事故隐患，实现安全生产之目的，详见《安全生产保证体系图》。
项目经理：负责全面的安全管理，制定安全制度，落实安全岗位责任制，对安全事故即时处理。
总工程师：负责现场施工安全，对工程的险要部位提出设计方案及各种保护措施。
安全科：负责防火、防盗、安全保卫，根据工程需要下派施工现场专职的安全员，安设警告与危险标志、安全与控制标志。
建立群众性的安全网络，队、站、室、宿舍，设置兼职安全员负责本部门的安全工作。
2、安全保证措施
混合料的加工，严格按环保、安全操作规程办理空旷的地方。
设备的安装与拆卸要有防护措施，避免高空坠落，设备机具伤害事故。电气设备和线路绝缘良好，设备安装完毕后，待检查完毕，方可作业。发电机组基座要牢固，应有接地保护，并有消防设备。
压路作业时必须在其前后左右无障碍物和人员时才能启动，靠近道路边缘时，应留有必要的安全距离；下坡时严禁脱挡滑行；两台以上压路机同时作业时，前后间距不小于3m。
防火、防爆、防洪、防雷电等符合安全规范和文明施工的要求。
在夜间施工时，施工现场设有足够的照明，消除黑暗死角。
机械司机、司炉、电工等工种，按GB5036—85《特种作业人员安全技术考核管理规定》，经过技术培训，考试合格，发给操作证后单独作业，严禁无证操作。
施工现场全体人员严格执行《市政道路工程施工安全技术规程》、《建筑安装工程安全技术规定》及《建筑安装工人安全技术操作规程》
施工现场临时电力线路做到符合建设部颁发的《施工临时用电安全技术规范》（JGJ46—88）的要求，严禁任意拉线接电。
有毒施工时，作好保护措施。
交通运输车辆严格按照规定线路行走，在临时便道，材料上下路口和每施工段设明显标志和专人看守。未完成施工段落，夜间在迎车行方向设置频闪标志警示，使车辆安全，顺利通行。
坚持以人为本，关注生命；统一领导，分级负责；条块结合，各司其职；资源整合，信息共享；依靠科技，科学应急；平战结合，不断完善；全面联动，快速处置；依法规范，提高处置能力为基本原则。深入扎实地贯彻落实“安全第一，预防为主，综合治理”的基本方针。深入细致地做好安全施工工作，保证工作顺利安全地进行。
杜绝各种伤亡事故，做到零伤亡率。
十二、环境保证措施
1、环境保护
施工现场应当主要针对施工方案建立环境保护管理方案，从源头遏制污染源。在日常的工作、生活过程中要有责任人管理和检查。应当与当地政府主管部门以及周围村镇、社区等保持畅通的沟通渠道，经常听取意见。对合理意见应当及时采纳。有条件的还应对环境情况进行必要的监测或请当地政府主管部门进行监测。工作应当有记录。
1.1 环境保护的相关法律法规
我单位严格执行、遵守国家关于保护和改善环境，防治污染的法律、法规主要有：《环境保护法》、《大气污染防治法》、《固体废物污染环境防治法》、《环境噪声污染防治法》等。
1.2 防治大气污染
1、施工现场宜采取硬化措施，其中主要道路、料场、生活办公区必须进行硬化处理，石料应集中堆放。
2、对现场铺筑废料进行集中堆放，用自卸车统一运输至废料区。
3、严禁在施工现场焚烧含有有毒、有害化学成分的装饰废料、油毡、油漆、垃圾等各类废弃物。
4、运输混合料时应采取措施防止大气污染。经过城镇应当保证车辆清洁，并采取密闭式或覆盖措施运输。
5、施工现场应根据风力和大气湿度安排施工生产任务，以避免污染事故。
6、混合料运输过程中应密闭存放，混合料应采取覆盖措施。
7、对碎石加工场应当采取降尘措施，严格执行环境污染相关规定。
8、施工垃圾和生活垃圾应分类存放，并及时清运。存放时，应采取防止垃圾飞扬的措施。
9、施工现场的机械设备、车辆尾气排放应符合国家环保排放标准的要求。
1.3 防治水污染
1、施工现场应设置排水沟和沉淀池，现场泥浆、废水等不得直接排入主线。
2、现场存放的油料、化学溶剂等应设有专门的库房，地面应进行防渗处理。
3、食堂应设置隔油池，并应及时清理。
4、厕所的化粪池应进行抗渗处理。
5、食堂、盥洗室、淋浴间等的下水应妥善处理，保证不污染周围水源。
1.4 防治施工噪声污染
1、应有保证施工噪声不扰民的措施，经常监测和听取周围群众的反映。
2、在城镇和人口居住密集的地区施工应严格按照国家《建筑施工场界噪声限值》（GB12523）及《建筑施工场界噪声测量方法》（GB12524）标准制定降噪措施，应当对现场噪声进行监测和记录。对产生噪音和震动的施工机械、机具的使用，应采取消声、吸声、隔离等有效控制措施。
1.5 防治施工照明污染
夜间施工严格按照当地建设和行业行政主管部门以及有关部门的规定执行。对施工照明器具的种类、灯光亮度加以严格控制。
1.6防治施工固体废弃物污染
1、应制定防治施工固体废弃物污染的措施方案，制定复垦复耕等的计划，并认真组织落实。
2、对施工产生的废弃物，如沥青块、混凝土块等应当及时清理，按照要求处置。
3、对含有毒有害物质的工程检测仪器等，应专人负责，严格管理，切勿遗失。
4、注意做好办公场所产生的废鼓、废灯管等的统一回收工作。

级配碎石施工工艺流程图
补充拌和和洒水
未筛分碎石和石屑在碎石场加工成型
碾 压
整 形
施工放样
准备下承层

运到现场摊铺并洒水拌和

项目质量保证机构图

项目经理
杨建东
施工经理
王潮
责任工长
寇德强
技术负责人
张徐
试
验
员
：
蒲
廷
品
资
料
员
：
蔡

霞
质
检
员
：
花
利
芝
测
量
员
：
王
建
军
材
料
员
：
胡
维
维
安
全
员
：
于
秋
生
施
工
员
：
卢
永
顺
技
术
员
：
柳

君
项目副经理
杨光
