暖通空调管道的保温厚度.docx

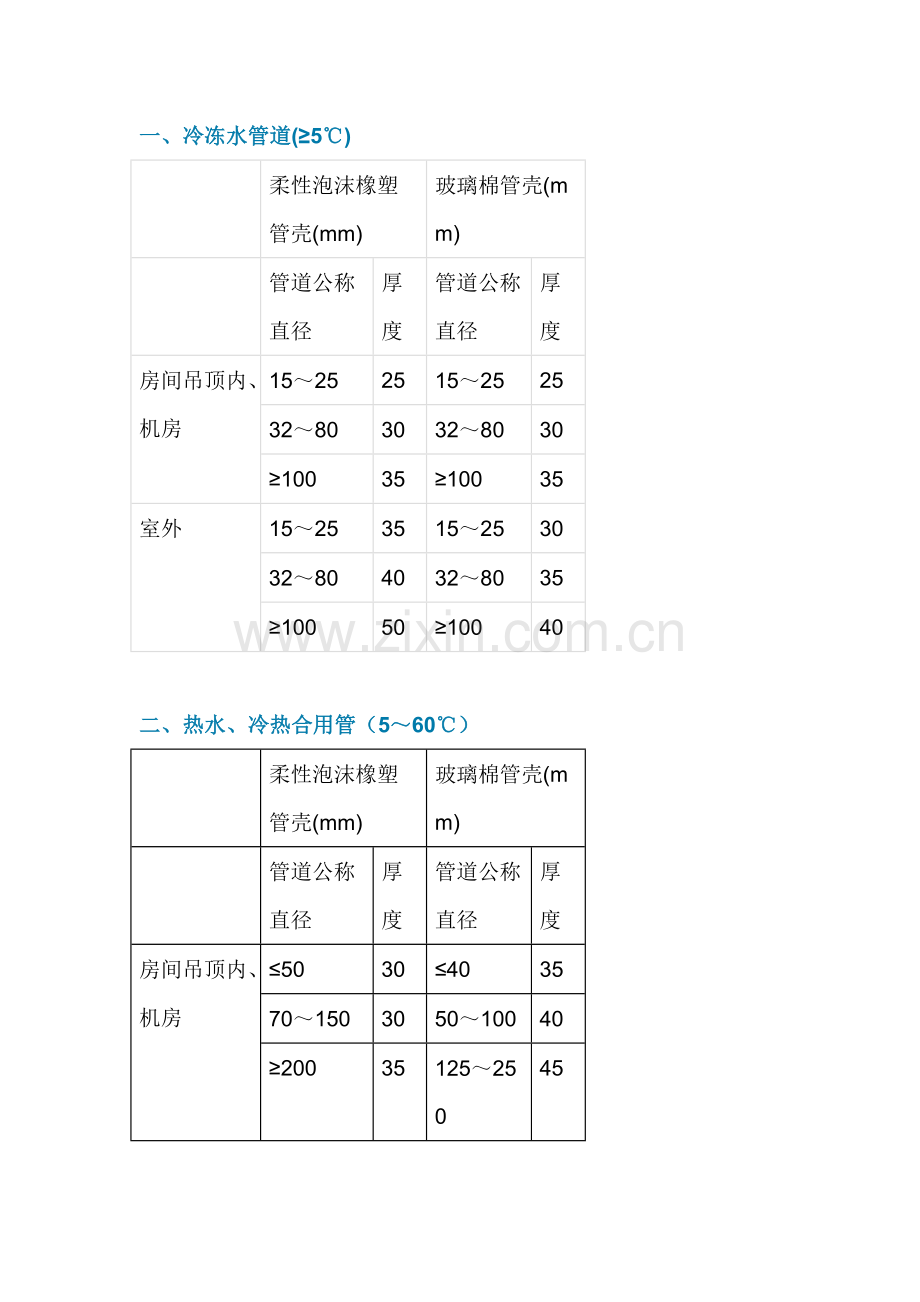

一、冷冻水管道(≥5℃)

柔性泡沫橡塑管壳(mm)
玻璃棉管壳(mm)

管道公称直径
厚度
管道公称直径
厚度
房间吊顶内、机房
15～25
25
15～25
25
32～80
30
32～80
30
≥100
35
≥100
35
室外
15～25
35
15～25
30
32～80
40
32～80
35
≥100
50
≥100
40

二、热水、冷热合用管（5～60℃）

柔性泡沫橡塑管壳(mm)
玻璃棉管壳(mm)

管道公称直径
厚度
管道公称直径
厚度
房间吊顶内、机房
≤50
30
≤40
35
70～150
30
50～100
40
≥200
35
125～250
45

≥300
50
室外
≤50
35
≤40
40
70～150
35
50～100
45
≥200
40
125～250
50

≥300
55

三、热水、冷热合用管（0～95℃）

聚氨酯硬质泡沫（直埋）(mm)
玻璃棉管壳(mm)

管道公称直径
厚度
管道公称直径
厚度
房间吊顶内、机房
≤32
30
≤50
50
40～200
35
70～150
60
≥250
45
≥200
70

室外
≤32
35
≤50
60
40～200
40
70～150
70
≥250
50
≥200
80

四、蓄冰管道(≥-10℃)

柔性泡沫橡塑(mm)
聚氨酯发泡(mm)
室内
15～40
35
30
50～100
40
40
≥125
50
50
板式换热器
35
-
槽、罐
60
50
室外
15～40
40
40
50～100
50
50
≥125
60
60
槽、罐
70
70

五、空调凝结水管道

柔性泡沫橡塑管壳(mm)
玻璃棉管壳(mm)
空调房间吊顶内
10
10
非空调房间
15
15

六、空调风管道

柔性泡沫橡塑板(mm)
玻璃棉板、毡(mm)
送风温度≥14℃
在非空调房间内
20
40
在空调房间内
20
30
送风温度≥4℃
在非空调房间内
25
50
在空调房间内
25
40

七、冷媒管道(分体空调，VRV)
安装说明
要求的保温层的最小厚度
1、通过空调空间
19mm
2、通过非空调空间
19mm
3、贯穿浴室吊顶空间
25mm

导热系数
离心玻璃棉 λ＝0.031+0.00017tm  W/m.K
柔性泡沫橡塑 λ＝0.03375+0.000125 tm  W/m.K
聚氨酯 λ＝0.0275+0.0009tm  W/m.K
聚氨酯硬质泡沫（直埋）λ＝0.02+0.00014 tm  W/m.K
岩棉或矿棉  λ＝0.0314+0.0002 tm  W/m.K
tm－保冷层的平均温度℃，取管内冷热媒与管道周围空气平均温度。
