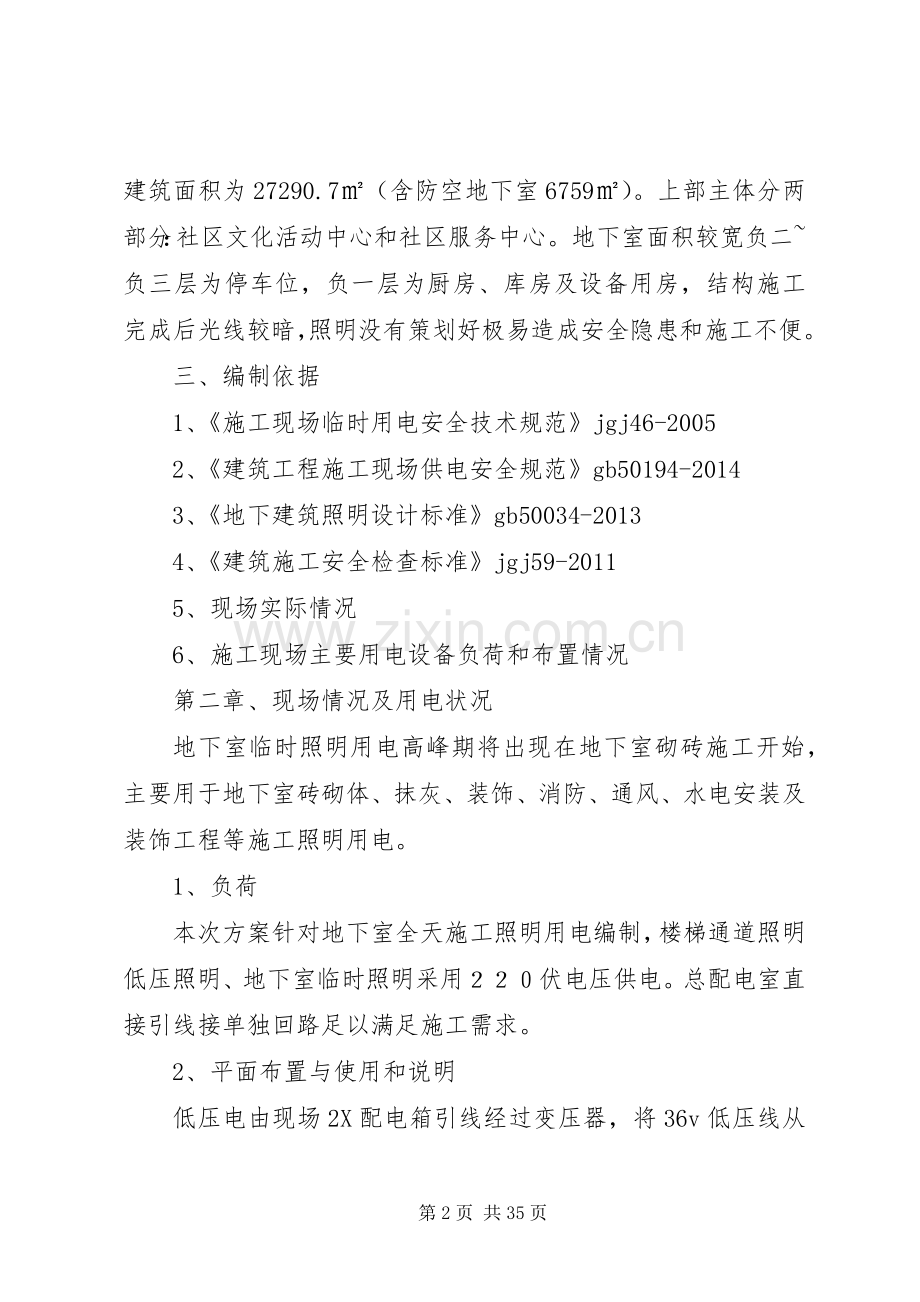

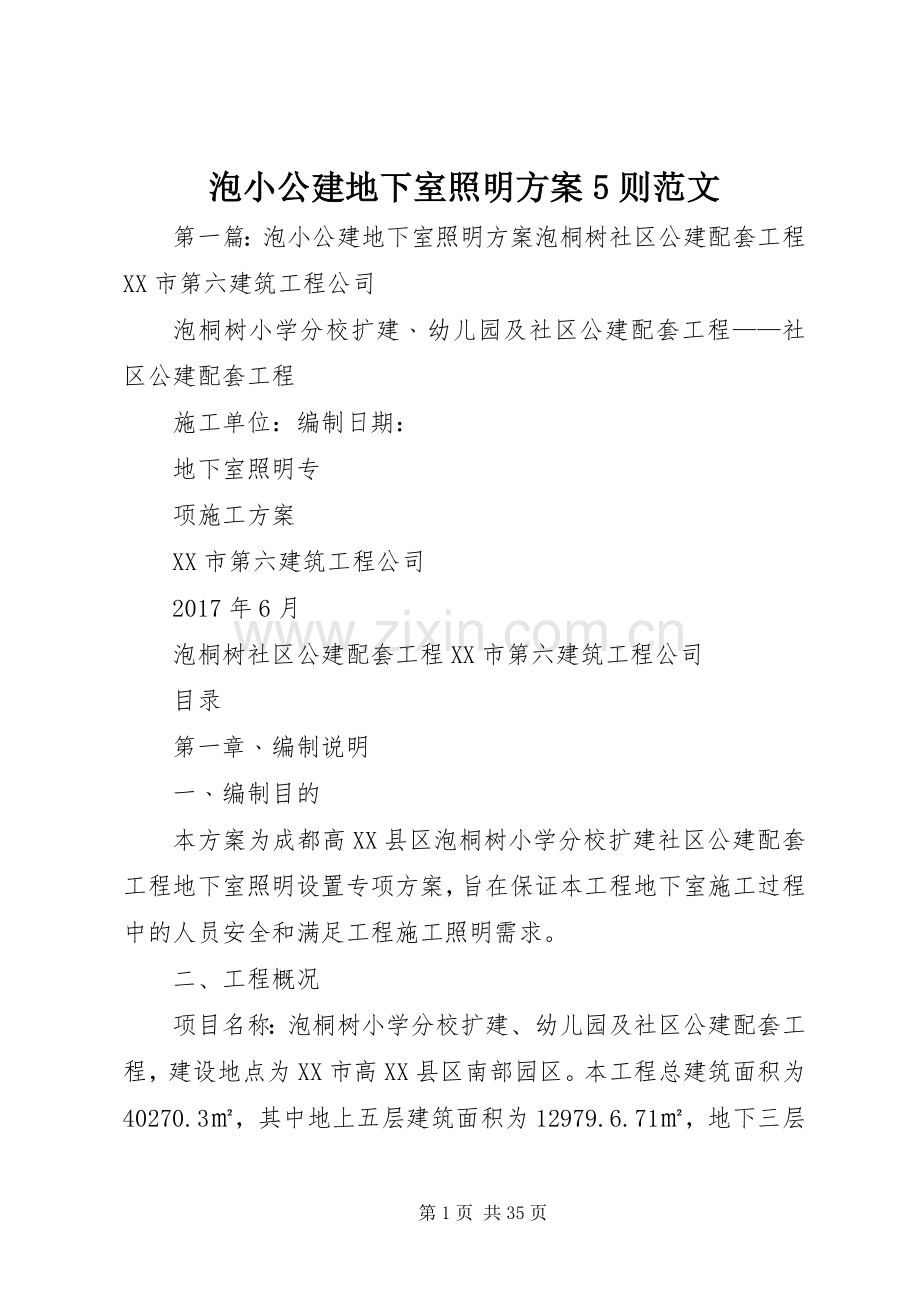

泡小公建地下室照明方案5则范文 第一篇：泡小公建地下室照明方案泡桐树社区公建配套工程XX市第六建筑工程公司 泡桐树小学分校扩建幼儿园及社区公建配套工程社区公建配套工程 施工单位：编制日期： 地下室照明专 项施工方案 XX市第六建筑工程公司 2017年6月 泡桐树社区公建配套工程XX市第六建筑工程公司 目录 第一章编制说明 一编制目的 本方案为成都高XX县区泡桐树小学分校扩建社区公建配套工程地下室照明设置专项方案，旨在保证本工程地下室施工过程中的人员安全和满足工程施工照明需求。 二、工程概况 项目名称：泡桐树小学分校扩建、幼儿园及社区公建配套工程，建设地点为XX市高XX县区南部园区。本工程总建筑面积为40270.3，其中地上五层建筑面积为12979.6.71，地下三层建筑面积为27290.7（含防空地下室6759）。上部主体分两部分：社区文化活动中心和社区服务中心。地下室面积较宽负二负三层为停车位，负一层为厨房、库房及设备用房，结构施工完成后光线较暗，照明没有策划好极易造成安全隐患和施工不便。 三、编制依据 1、施工现场临时用电安全技术规范jgj46-2005 2、建筑工程施工现场供电安全规范gb50194-2014 3、地下建筑照明设计标准gb50034-2013 4、建筑施工安全检查标准jgj59-2011 5、现场实际情况 6、施工现场主要用电设备负荷和布置情况 第二章、现场情况及用电状况 地下室临时照明用电高峰期将出现在地下室砌砖施工开始，主要用于地下室砖砌体、抹灰、装饰、消防、通风、水电安装及装饰工程等施工照明用电。 1、负荷 本次方案针对地下室全天施工照明用电编制，楼梯通道照明低压照明、地下室临时照明采用伏电压供电。总配电室直接引线接单独回路足以满足施工需求。 2、平面布置与使用和说明 低压电由现场2X配电箱引线经过变压器，将36v低压线从车道进入地下室。 3、电线截面选择 1 泡桐树社区公建配套工程XX市第六建筑工程公司 1）、根据现场需求，低压照明用电线选用mm2铜芯线，根据结构每跨布置间距约8.4m11m，每层用15w瓷头节能灯泡110盏并联布置，。 2）、本工程地下室白天施工照明按停车库中等照度标准值选用：照度标准值（lx）：30选用白炽灯：8w/m2 根据工程地下室情况，共需设置330盏共即在每跨中间设置一盏w的白炽灯可以满足施工照明要求。 第三章、临时施工用电线路布置 1、安全用电技术措施及电器防火措施 1）、配电箱应防火、防雨雪、防潮湿，保持通风良好。 2）、应备有匹配有效的电气灭火消防器材。 3）、配电箱应标明名称、用途、责任人。 地下室照明供电线路沿回路、应急回路施工。 4）、配电箱内电气装置的规格应相匹配，符合规范要求，不得使用伪劣产品。 5）、配电箱进行检查、维修时，必须将前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。 6）、地下室照明配电箱除作保护接零外，还必须在设备荷线的首端处设置漏电保护装置。 第四章、临时施工用电管理制度 1、地下室照明用电管理小组 组长： 尹华东（联系电话：[phone]） 组员： 黄刚（联系电话：[phone]） 王小滨（联系电话：[phone]） 刘礼建（联系电话：[phone]、管理措施： 1、配电箱和供电线路应定期检查、维修保养，当发现有异常情况时，应立即采取应急抢救措施。 2 泡桐树社区公建配套工程XX市第六建筑工程公司 2、每班做好电工维修工作记录，发现问题及时整改。 3、施工现场值班电工必须配备2人，发现故障时，1人检修，1人实行监护。带电检修时，应先断相线，后断零线：接线时，先接零线，后接相线。 4、所有配电箱、开关箱、接地装置均应由现场专业电工，每月检查、维修一次并作好记录。检查、维修时必须穿绝缘鞋、戴绝缘手套、使用电工绝缘工具。 5、严禁非专业电工拆装电气设备，严禁乱拉乱接电源。 3 第二篇：地下室非照明方案绿地国际花都工程（5-1c地块） 编制单位： 编制时间： 地下室非夜间施工照明方案 上海绿地国际花都项目部年4月10日2013地下室非夜间照明施方案 我公司承建的绿地国际花都三期（5-1c）一标段工程，现已进入地下室主体的紧张施工中。因地下室的采光受到限制，能见度非常低，甚至根本看不见，为保证白天正常的施工，现编制地下室施工照明方案。 1、地下室工程概况 地下室一层，建筑面积50700万平方米，层高3.65/5.3米，设有特大型车库、生活辅助性用房、配电房等。 2、施工方案 根据地下室施工照度要求按24w/平方米，考虑到节约用电的原则，取4w/平方米照度。采用100w带安全帽的低压灯按10米间距网状布置，地下室照明设三级配电箱，再进入低压变压器低压灯采用36伏（详见照明平面布置图）。 由于地下室很潮湿，采用带保护网的低压灯具。安装高度大于2.4米固定式安装。 配电线路采用ytv516pc50分别由配电房内一个输出回路引至二级配电箱内，再引至变压器漏电保护装置（三级箱）的输入端，再从漏电保护装置输出端用 bv516pc50 接至低压变电器，再由变压器输出端用bv（210）2分三路分别送至三个开关箱输入端，再开关箱输出端分3个回路分别用bv22.5接至灯头。附件： 1、照明平面布置图 2、非夜间施工照明电量统计表 第三篇：地下室临时照明方案XX市卫滨区人民法院综合审判法庭 地下室临时照明方案 XX市卫滨区人民法院综合审判法庭工程 地下室临时照明方案 编制人： 审核人： 审批人： 河南五建建设集团有限公司二0一七年四月二十二日 河南五建建设集团有限公司 XX市建设西路100号XX市卫滨区人民法院综合审判法庭 地下室临时照明方案 目 录 一、工程概况.1 二、编制依据.1 三、现场勘查及初步设计.1 四、电线电缆选择，配电箱选择.2 1、电线电缆选择.2 2、配电箱选择.2 五、安装技术措施.3 1、系统说明.3 2、线路说明.3 六、安全用电及线路事故预防的措施.3 1、安全措施.3 2、管理措施.3 3、发生事故的原因.4 4、预防事故的措施.4 七、临电节能.4 河南五建建设集团有限公司 XX市建设西路100号XX市卫滨区人民法院综合审判法庭 地下室临时照明方案 一、工程概况 工程名称：XX市卫滨区人民法院综合审判法庭建设单位：XX市卫滨区人民法院 施工单位：河南五建建设集团有限公司设计单位：XX省城乡建筑设计院有限公司监理单位：河南新恒丰建设监理有限公司 河南基建工程管理有限公司（人防） 工程地点：XX市卫滨区午阳路与规划路交汇处西北角 本工程建筑面积15054.12，其中地下一层，地上九层，地下室建筑面积2283.03。为满足地下室主体施工时照明需求故编制该方案。 二、编制依据 建筑工程施工现场供电安全规范gb50194-2014施工现场临时用电安全技术规范jgj46-2012低压配电设计规范gb50054-2016 三、现场勘查及初步设计 1、本次地下室临电照明设计主要采用明敷电线进行架空布置。地下室楼梯照明有需要走电井上下进行串通敷设。 2、利用现在施工场地的总临电配电箱做电源给地下室临时照明供电。再利用分配电箱配电、局域开关箱控制。地下室利用36v电压供电。 3、初步选定灯具为100w节能灯，其中在特别场所（如水泵房等潮湿的地方）用防水防尘罩。根据实际配置的照明灯数量进行负荷计算，并根据此选取电线、开关和断路器及闸刀开关。当地下室结构施工完成且满堂架拆除后进行临电照明安装。 施工现场采用“三级配电，两级保护”的要求设置临时用电，采用三相五线制进行输电，保护零线不得与工作零线混接，施工现场用电线路布置原理采用如下方式： 5、所有开关箱（220v）出线支路照明均采用相线（红、绿、黄色）零线（蓝线）pe线（黄绿双色线）。36v安全电压线路采用橡胶绝缘（10*2）的电线电缆。 1河南五建建设集团有限公司 XX市建设西路100号XX市卫滨区人民法院综合审判法庭 地下室临时照明方案 四、电线电缆选择、配电箱选择 所有要使用的电线、电缆、电气元件、灯具应符合国家安全规范使用的标准及（ccc）认证，且经进场检查、试验合格后方可使用。 1、电线电缆选择 根据开关箱支线照明回路的负荷，地下室按40盏100w的灯，支线供电电缆截面计算： s=4p*l/1.7=4*4*0.2/1.7=1.883，采用bv3*35+2*10的电缆线。 二级配电箱到一级配电箱利用支架（角钢20*20*2刷漆安装制作）架设电缆进行敷设并用扎带绑扎牢固。 2、配电箱选择 2河南五建建设集团有限公司 XX市建设西路100号XX市卫滨区人民法院综合审判法庭 地下室临时照明方案 根据负荷选择配电箱电气元件的型号和数量，并保证当发生漏电、过载保护时配电箱电气元件能及时动作。开关箱设置漏电保护器、二级分配电箱设置断路器、一级总配电箱设置闸刀开关，保证各箱动作的连贯性。配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.22.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。金属电器安装板与金属箱体应做电气连接。 五、安装技术措施 1、系统说明 地下室临电照明系统：采用tn-s三相五线制，它是把工作零线n和专用保护线pe在供电电源处严格分开的供电系统，它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。必须注意：在同一系统中不得采取一部分接地，另一部分设备采用接零。因为在同一系统中，如果部分设备接地，另一部分设备采用接零，责当采取接地的设备发生碰壳漏电时，零线电位将升高，而使所有接零的设备外壳都带有危险的电压。当临电照明系统中每一个临电分项施工完毕经检验合格后应及时填写资料归档。 2、线路说明 一级总配电箱至二级分配电箱电缆敷设时使用的架空线路的支架必须采用专用角钢（30*30*3刷防腐漆）支架，且固定点间距应保证电缆的重量和所带负荷时的自重。架空室外端应采用绝缘子固定，过墙处应穿管保护，并应采取防雨措施。 六、安全用电及线路事故预防的措施 1、安全措施 安全用电措施包括两个方向的内容： 1.1是安全用电在技术上所采取的措施 1）、施工现场配电箱必须逐级设置漏电保护装置，实行分级保护且各级漏电保护器的额定漏电动作电流和额定漏电动作电流时间应合理配合，相互匹配，使之具有分级保护的功能。 2）、所有的电线、电缆、配电箱箱体和电气元件、照明设备等在进场使用之前必须要进行外观检查、校验、试验确保无误符合规范要求后方可使用。在一些特别的场所应使用一些特别的灯具。 3）、 二、三级配电箱放置地方应可靠、干燥、宽畅、通风；周围不得堆放任何妨碍维修、操作的施工机具和物品； 二、三级箱应装置在固定、稳定的支架上距地应在1.2-1.5米之间并放置端正、牢固；放置时安装完成后确保接地、绝缘良好后方可供电使用。 4）、配电箱、开关箱必须按照下列顺序操作：送电操作顺序为：总配电箱分配电箱开关箱；停电操作顺序为：开关箱分配电箱总配电箱。 2、管理措施2.1、管理措施是为了保证安全用电和供电的可靠性在项目部组织上采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。 1）、项目部建立完善的安全用电制度，确立专职安全围护电工。 3河南五建建设集团有限公司 XX市建设西路100号XX市卫滨区人民法院综合审判法庭 地下室临时照明方案 2）、在配电箱放置处应设置警示牌；项目部应按时向施工组发放施工安全技术交底介绍技术内容和注意事项，并应在技术交底文字资料上履行交底人和接手人的签字手续，注明交底日期。 3）、建立健全的维修、检查和拆除制度，并及时以书面的形式进行记录。4）、定期对项目部管理人员、施工班组进行安全培训，提高人员的安全用电意识，杜绝乱拉、偷盗等行为，当照明用电有特别需要时，应及时向项目部领导进行汇报并许可后由专职电工进行作业。 5）、当线路或者配电箱发生事故时应立即向项目部专职管理人员汇报，并许可后让专职安全电工或其他专职人员进行维修；若有人员受伤时应立即送医院抢救并向项目部领导汇报。 3、发生事故的原因： 1）、电线、电缆的负荷小于用电设备（灯具）的负荷，断路器过电压的保护过大。 2）、接地装置和接地电阻不符合要求。 3）、未经过项目部许可对电线、配电箱乱拉乱接乱放以及盗窃电线等。4）、专职电工操作时未按照安全规章制度进行工作。5）、在项目部未经许可的情况下私自开关配电箱。 4、预防事故的措施 1）、所有地下室施工临时照明所用的照明配电箱其金属外壳必须接地，接地电阻小于1欧姆。 2）、所有地下室施工临时照明电线、电缆均应该符合安全要求即绝缘良好无划伤。 3）、三级箱和二级箱所使用的断路器应该经过整定试验并且符合要求，其中漏电保护器漏电动作前后应该合理有序。 4）、地下室 二、三级箱三相配电应该平衡、且箱体放置的位置宜安全合理有标识牌。 5）、项目部应建立健全安全用电的保护制度，并定期对施工人员进行“安全用电”的培训，施工安全技术交底应及时落实到位。 6）、项目部设立专职电工定期对照明线路进行检查，检查时必须配备专用的电工工具（绝缘鞋、绝缘手套等）并按照安全规程进行检修。 7）、当临时照明电路拆除时应统一规划、指挥并注意人员的分配、拆除的方法及保护的措施等。 8）、各临时配电箱、开关箱应设置明显的标识和铭牌，确立该箱的专职电工并上锁。 七、临时节能 1）、灯具选用能节能的节能灯。 2）、线路较多的回路或因二次结构未有开关的应增设开关。3）、使用不到位的区域可以断电节能。 4河南五建建设集团有限公司 XX市建设西路100号 第四篇：地下室临时照明施工方案宁波杭州湾*项目 目录 一、工程概况.3 二、编制依据.4 三、电源简介.4 四、地下照明施工区总平面图.4 五、1X二级箱1X低压变压器线路布置.4 1、线路布置.4 2、线路计算.5 六、1X二级箱2X低压变压器线路布置.6 1、线路布置.6 2、线路计算.6 七、1X二级箱3X低压变压器线路布置.7 1、线路布置.7 2、线路计算.7 八、2X二级箱1X低压变压器线路布置.9 1、线路布置.9 2、线路计算.9 九、2X二级箱2X低压变压器线路布置.10 1、线路布置.10 2、线路计算.10 十、2X二级箱3X低压变压器线路布置.11 1、线路布置.11 第1页宁波杭州湾*项目 2、线路计算.12十 一、安全用电防火措施.13 1、发生火灾的主要原因.13 2、预防电气火灾的主要措施.14 第2页宁波杭州湾*项目 一、工程概况 工程名称：*建设单位：*设计单位：*监理单位：*施工单位：*本工程总占地面积约为3.66万m2，其中基坑开挖面积约为33192m2，总建筑面积约为10.6万m2，其中地下总建筑面积约为3.2万m2，地上总建筑面积约为7.4万m2。 本工程地下室为一层，东西长为276.6m，南北宽为120m。主要功能有汽车库、设备用房及自行车库。地下车库考虑六级人防。人防面积为19745m2。其中二等人员掩蔽14934m2，隐蔽人数为800人。甲类人防物质库建筑面积为17839m2。本工程防空地下室分为6个防护单元，防护单元15为甲类人防物资库，防护单元6为二等人员掩蔽所。本工程防空地下室设6个室外出入口和6个室内出入口，其中室外出入口作为战时主要出入口，战时人员出入口总宽度满足平时及战时的疏散要求。 本工程地下室为一层整体地下室，结构形式为现浇钢筋砼框架-剪力墙结构。地下室临时照明系统采取低压灯泡（36v、60w）。地下施工照明应用低压照明布置。 第3页宁波杭州湾*项目 二、编制依据 低压配电设计规范 gb50054-95建筑工程施工现场供电安全规范 gb50194-93通用用电设备配电设计规范 gb50055-93供配电系统设计规范 gb50052-95施工现场临时用电安全技术规范 jgj46-2005建筑施工安全检查标准 jgj59-2011 三、电源简介 因地下部分施工采用低压照明，考虑到线路损耗，所以在一层室内地面设置变压器，由室外总配引进380v电源，变压器可将380v转换为36v安全电压供照明。输入级装设30ma/2p小型漏电保护器，变压器外壳和低压36v一侧应接地保护。36v输出端设短路保护断路器或熔断器。36v照明线路可用瓷瓶架线敷设，或采用穿难燃线管敷设。灯具应采用防水灯头，或带护网的的防水灯具。配用36v灯泡。以上设备应按照明功率大小选择变压器和导线，具体附后。相关回路电线用a25电工套管固定保护。 四、地下照明施工区总平面图 地下室照明施工总平面图见附图。 五、1X二级箱1X低压变压器线路布置 1、线路布置 1X二级箱输出380v进入1X低压变压器侧出线至低压配电箱设置36v，分三 第4页宁波杭州湾*项目 条回路，其中1X回路21盏灯泡60w/盏，2X回路17盏灯泡60w/盏，3X回路22盏灯泡60w/盏。 2、线路计算2.1、低压侧36v计算 已知电压u36v，每个灯泡功率为60w，白炽灯的功率因素cos为1。则每个灯泡流经的电流i=p/u=60/36=1.67a。 1X回路为21盏灯，i总=1.67x21=30.07a，根据载流量表查得2x2.5mm2硬皮绝缘铜芯线。 2X回路为17盏灯，i总=1.67x17=20.39a，根据载流量表查得2x2.5mm2硬皮绝缘铜芯线。 3X回路为22盏灯，i总=1.67x22=36.74a，根据载流量表查得2x2.5mm2硬皮绝缘铜芯线。 每条回路其中一根作为火线，另一根作为零线，因为是36v低压配电，考虑到变压器有产生故障概率，所以不设置地线，因为一旦变压器故障，会使地线带上380v电压，容易对人身体造成致命的伤害。 2.2、变压器容量的选择及变压器出线电缆的选择 已知每个灯泡的功率为60w，三条回路的灯泡总功率为（21+17+22）x60w=3.6kw，选用4kva的变压器。 已知三条回路的电流i=（30.07+20.39+36.74）/36=2.42a，所得低压变压器侧出线至低压配电箱拟选择3x4mm2电缆。 第5页宁波杭州湾*项目 2.3、总配380v至变压器的电缆选择 已知变压器的选择为4kva变压器，变压器的功率因素cos为0.9，由公式p=31/2uicos得出i=1000p/（31/2xuxcos），即i=4000/（1.732x380x0.9）=6.75a。 查得载流量表，应选择6mm2的电缆，yjv-3x6+21.5mm2电缆。 六、1X二级箱2X低压变压器线路布置 1、线路布置 1X二级箱输出380v进入2X低压变压器侧出线至低压配电箱设置36v，分三条回路，其中1X回路23盏灯泡60w/盏，2X回路23盏灯泡60w/盏，3X回路23盏灯泡60w/盏。 2、线路计算2.1、低压侧36v计算 已知电压u36v，每个灯泡功率为60w，白炽灯的功率因素cos为1。则每个灯泡流经的电流i=p/u=60/36=1.67a。 1X回路为23盏灯，i总=1.67x23=38.41a，根据载流量表查得2x2.5mm2硬皮绝缘铜芯线。 2X回路为23盏灯，i总=1.67x23=38.41a，根据载流量表查得2x2.5mm2硬皮绝缘铜芯线。 3X回路为23盏灯，i总=1.67x23=38.41a，根据载流量表查得2x2.5mm2硬皮绝缘铜芯线。 每条回路其中一根作为火线，另一根作为零线，因为是36v低压配电，考虑到变压器有产生故障概率，所以不设置地线，因为一旦变压器故障，会使地线带 第6页宁波杭州湾*项目 上380v电压，容易对人身体造成致命的伤害。 2.2、变压器容量的选择及变压器出线电缆的选择 已知每个灯泡的功率为60w，三条回路的灯泡总功率为（23+23+23）x60w=4.14kw，选用5kva的变压器。 已知三条回路的电流i=（38.41*3）/36=3.2a，所得低压变压器侧出线至低压配电箱拟选择3x4mm2电缆。 2.3、总配380v至变压器的电缆选择 已知变压器的选择为5kva变压器，变压器的功率因素cos为0.9，由公式p=31/2uicos得出i=1000p/（31/2xuxcos），即i=5000/（1.732x380x0.9）=8.44a。 查得载流量表，应选择6mm2的电缆，yjv-3x6+21.5mm2电缆。 七、1X二级箱3X低压变压器线路布置 1、线路布置 1X二级箱输出380v进入3X低压变压器侧出线至低压配电箱设置36v，分三条回路，其中1X回路23盏灯泡60w/盏，2X回路24盏灯泡60w/盏，3X回路24盏灯泡60w/盏。 2、线路计算2.1、低压侧36v计算 已知电压u36v，每个灯泡功率为60w，白炽灯的功率因素cos为1。 第7页宁波杭州湾*项目 则每个灯泡流经的电流i=p/u=60/36=1.67a。 1X回路为23盏灯，i总=1.67x23=38.41a，根据载流量表查得2x2.5mm2硬皮绝缘铜芯线。 2X回路为24盏灯，i总=1.67x24=40.081a，根据载流量表查得2x2.5mm2硬皮绝缘铜芯线。 3X回路为24盏灯，i总=1.67x24=40.08a，根据载流量表查得2x2.5mm2硬皮绝缘铜芯线。 每条回路其中一根作为火线，另一根作为零线，因为是36v低压配电，考虑到变压器有产生故障概率，所以不设置地线，因为一旦变压器故障，会使地线带上380v电压，容易对人身体造成致命的伤害。 2.2、变压器容量的选择及变压器出线电缆的选择 已知每个灯泡的功率为60w，三条回路的灯泡总功率为（23+24+24）x60w=4.26kw，选用5kva的变压器。 已知三条回路的电流i=（38.4140.0840.08）/36=3.3a，所得低压变压器侧出线至低压配电箱拟选择3x4mm2电缆。 2.3、总配380v至变压器的电缆选择 已知变压器的选择为5kva变压器，变压器的功率因素cos为0.9，由公式p=31/2uicos得出i=1000p/（31/2xuxcos），即i=5000/（1.732x380x0.9）=8.44a。 查得载流量表，应选择6mm2的电缆，yjv-3x6+21.5mm2电缆。 第8页宁波杭州湾*项目 八、2X二级箱1X低压变压器线路布置 1、线路布置 2X二级箱输出380v进入1X低压变压器侧出线至低压配电箱设置36v，分三条回路，其中1X回路26盏灯泡60w/盏，2X回路16盏灯泡60w/盏，3X回路25盏灯泡60w/盏。 2、线路计算2.1、低压侧36v计算 已知电压u36v，每个灯泡功率为60w，白炽灯的功率因素cos为1。则每个灯泡流经的电流i=p/u=60/36=1.67a。 1X回路为23盏灯，i总=1.67x26=43.42a，根据载流量表查得2x2.5mm2硬皮绝缘铜芯线。 2X回路为24盏灯，i总=1.67x16=26.721a，根据载流量表查得2x2.5mm2硬皮绝缘铜芯线。 3X回路为24盏灯，i总=1.67x25=41.75a，根据载流量表查得2x2.5mm2硬皮绝缘铜芯线。 每条回路其中一根作为火线，另一根作为零线，因为是36v低压配电，考虑到变压器有产生故障概率，所以不设置地线，因为一旦变压器
