水利渠道施工组织设计范本.doc

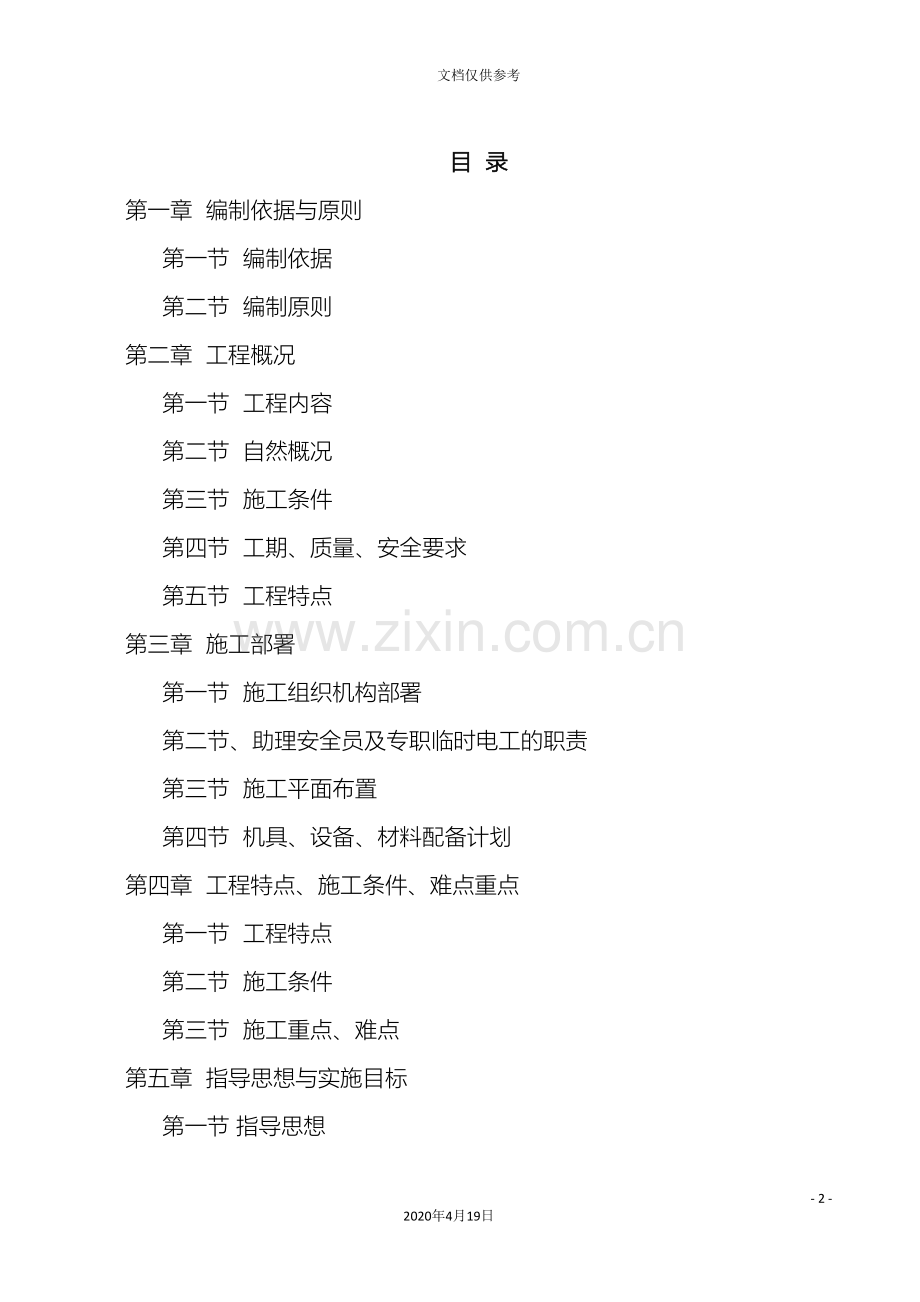

水利渠道施工组织设计- 112 -2020年4月19日文档仅供参考目 录第一章 编制依据与原则第一节 编制依据第二节 编制原则第二章 工程概况第一节 工程内容第二节 自然概况第三节 施工条件第四节 工期、质量、安全要求第五节 工程特点第三章 施工部署第一节 施工组织机构部署第二节、助理安全员及专职临时电工的职责第三节 施工平面布置第四节 机具、设备、材料配备计划第四章 工程特点、施工条件、难点重点第一节 工程特点第二节 施工条件第三节 施工重点、难点第五章 指导思想与实施目标第一节 指导思想第二节 实施目标第六章 施工方案第一节 测 量 施 工第二节 土石方开挖第三节 土石方填筑工程第四节 钢筋模板工程第五节 混凝土工程第六节 砌石工程第七节 砖砌体工程第八节 砂浆抹灰工程第九节预制构件及安装第十节 闸门及启闭机安装第六章 质量保证措施第一节 工程质量技术保证控制措施第二节 工期进度技术控制措施第三节 质量方针与质量目标第四节 施工质量控制程序第五节 施工质量保证措施第六节 施工准备期的控制第七章 安全施工保证措施第八章 文明施工和环境保护保证措施第一节 文明施工的措施第二节 环境保护设施第三节.环保施工措施第四节.防尘防噪施工措施第九章 季节性施工保护措施第十章 廉政建设保证措施第十一章 降低成本节约措施第十二章 工程回访保修措施附表一 拟投入本标段的主要施工设备表 附表二 拟配备本标段的试验和检测仪器设备表 附表三 劳动力计划表 附表四 计划开、竣工日期和施工进度网络图 附表五 施工总平面图 附表六 临时用地表第一章 编制依据与原则第一节 编制依据 一、都江堰灌区续建配套与节水改造鲁香干渠第八标段的图纸设计设计、水文、气象、工程地质等资料。 二、严格按照水利工程碾压土石坝施工规范施工建筑物抗震设计规范DL5073- 、灌溉与排水工程设计规范（GB50288-99）、防洪标准（GB50201-94）、水利工程施工规范、水利工程验收规范等规范及国家和地方相关技术标准执行。 三、遵循国家现行的有关法律法规； 四、我单位经过现场实地勘察所得到的自然因素、交通运输、料源、民情等资料及信息； 五、我单位的综合施工能力、拥有的科技成果、工作成果。当前可投入的机械设备、技术力量以及参加水利水电工程，类似工程建设积累的宝贵施工经验。第二节 编制原则一、遵照招标文件中的各项条款及要求进行编制。二、按“项目法”的施工原则进行管理和施工，严格执行有关的施工规范和验收标准，按图施工。三、制定创优目标，严格执行各项施工保证措施，确保工程质量合格。保证重点，兼顾一般，统筹安排，科学合理地安排进度计划。四、采用先进的施工方案和技术管理措施，确保合理施工实施方案的可行性和合理性、科学性。五、制定施工所需的劳动力、材料及施工机具的投入计划，确保工程施工合理有序的进行。六、实行经济核算，履行增产节约，努力降低生产、材料成本，提高经济效益的措施。总之：我公司项目部在详细研究正式施工图纸后，在原招标施工组织设计的基础上，进一步加强细化，编制了都江堰灌区续建配套与节水改造鲁香干渠第八标段的详细实施性施工组织方案，突出各重要部位的施工节点，工期网络和质量控制措施。经业主、监理和有关部门批准后严格执行施工。第二章 工程概况第一节 工程内容本施工段工程内容为：都江堰灌区续建配套与节水改造鲁香干渠第八标段，本工程项目标段包含13+34515+515长1170米。 一、主体工程主体工程项目主要包括都江堰灌区续建配套与节水改造鲁香干渠第八标段的清单所示全部内容。 二、临建工程 本标段临建工程主要包括： 1、施工临时工棚、临时仓库和生产、生活辅助设施； 2、现场施工供电与照明、供水、排水、等附属企业设施； 3、临时施工公路；三、主要工程数量详见工程量清单第二节 自然概况根据三台县气象站降雨资料统计，流域内多年平均降雨量907.5mm，多年平均气温14.9，极端最高气温36，极端最低气温-5。使气候随着高度变化而急剧变化的特点，低山河谷地带，雨量充沛，四季分明。第三节 施工条件一、对外交通本标段位于三台县境内，有乡村道路通往施工区域，稍做硬化后可作为进场道路，工程所需设备物资可经过修筑后的施工道路进场。另外，从绵阳至三台的县道公路可作为主要设备及材料运输的主要道路。 二、施工场地 我公司派专人对施工场地进行了现场勘察，在此基础上根据招标文件和工程要求，进行了全部临时设施的平面布置规划。施工场地一般均能满足施工需要。 三、工程材料情况本地区建筑材料较为丰富，本工程所需的水泥、木材、柴油、炸药等材料均由承包人采购，报监理人审批后，由场外运输至工地仓库。工程所需的砂石骨料、料石等由承包人自行采购解决。另外，我公司将尽量利用挖方中强度较高的卵石，作为砌堤用的块石和片石材料；按照设计要求，将部分土方就近用于挡土墙的土方填筑、夯实，尽可能减少弃方，从而达到节约投资的目的。 四、施工用电、用水 工程地处城内，用水十分方便，电由甲方将线迁到施工场地外。由我单位根据现场施工要求，自行设计、架设变压器低压侧以下的工区生产、生活等配电设施；我单位将就近采用涪江河水施工，生活用水采用地下水。 五、施工道路 我单位可充分利用四通八达的交通优势， 仅需对原有的乡村道路进行硬化方能使用。第四节 工期、质量、安全要求一、主体工程：总工期为90天，具体计划开竣工日期以施工合同约定为准。 二、质量要求本合同段各项工程质量必须达到水工建筑物岩石基础开挖施工技术规范）、浆砌石坝施工技术规范、普通砼配合比设计规程（JGJ55- ）、水利水电安装工程验收规范、水利水电安装工程质量检验评定标准及水利水电行业颁布的技术标准和规范的要求和标准，结合本工程实际，我公司定下的质量目标是：确保工程质量合格。 三、安全要求 坚决贯彻执行“安全第一、预防为主”的方针，广泛开展标准工地建设，严格执行国家和水利部有关文件规定，狠抓“六不准”在施工中的落实，确保施工安全。在施工中，杜绝职工因工程责任死亡事故；重伤率控制在0.3%以下，轻伤率控制在1.5%以下。杜绝因管理不善而造成的机械设备、交通运输、爆炸、火灾、中毒等重大事故发生。第五节 工程特点一、战线长，工期紧，工程项目多，需配备高效的机械设备进行施工，以满足工期要求。二、施工点多，施工工艺流程较为复杂。 三、施工季节性较强，工程防汛形势严峻，工程基础部分施工任务是保证工期的关键性指标。 第三章 施工部署第一节 施工组织机构部署一、施工管理机构：1、现场组织管理体系根据本工程特性和实际情况，在合同签订后，立即组建了本工程项目部，项目部设项目经理、项目副经理和项目工程师各一名，下设各职能部门，项目经理负责整个工程施工的各项事务，全面履行合同，对工程施工进行组织、指挥管理。确保工程质量、安全、工期和文明施工总体目标的实现。 该工程采用项目法施工，有关生产、技术、质量、经济、安全等各项工作实行项目经理负责制，我方将严格按本公司ISO9002质量体系文件，明确管理职责，运行动态管理，在施工组织安排上准备采取以下相应措施。（1）为保证工期，编制施工总进度计划及分阶段施工作业计划，控制各分部分项工程的施工进度，并根据施工需要加班加点，项目经理部须按此项方案认真组织劳动力，按计划完成下达工程量的考核指标。（2）加强计划管理，做好月、周和日作业计划，建立可靠的材料、后勤保证体系，随要随送，保证供应。（3）建立每周举行一次工程例会制度，由业主、监理、施工单位参加，协调工程进度及控制工程质量等问题。（4）施工中必须做到先有方案后施工，对各分部分项工程的施工方案进行“优化”，在保证质量、安全的前提下，千方百计地采取加快施工进度的办法和措施。（5）认真做好方方面面的对外协调工作，取得交通、市容、环保、用水、用电等各个单位的支持和配合，以确保工程顺利进行。（6）各工种应相互配合衔接，交叉施工，且要紧密配合，协同工作，为其它工作创造施工条件。2、施工管理机构网络图项 目 经 理项目工程师项目副经理施工技术部施工管理部技术组测量组资料组质检组试验组计划统计组设备材料组安全文明组财务后勤组3、施工管理协调（1）与业主的工作协调尊重业主和监理对工程的统一指挥，服从配合业主与各管线单位的协调。在施工过程中，与业主和监理经常保持联，及时向业主汇报工程的进度情况，反映工程存在的问题，以便业主尽早解决。（2）与设计的工作协调积极主动与设计联系，并取得业主的配合，进一步了解设计意图和要求，根据设计的要求，确定我公司项目部的实施工性方案可靠，以取得设计的认可。认真熟悉施工图，如施工图上有疑问应及时与设计联系、解决，完善设计内容。施工过程中，若遇到地质变化与施工图不符，及时与设计联系，并提出我方的解决处理办法，供设计参考最终按设计要求实施。（3）与监理工程师协调尊重监理，积极配合现场监理的工作，在施工过程中严格按照监理工程师批准的施工实施方案进行施工。在施工过程中，接受监理工程师的验收和检查，对监理工程师提出的质量问题，应及时地整改，在现场质量管理工作中，维护好监理工程师的权威性。未经监理检查验收认可的情况下，不得进入下一道工序施工。二、主要负责人职责(1)项目经理代表公司是该工程施工的最高指令人，对工程形象进度和工程质量全面的责任。岗位职责如下：全面主持项目执行机构的日常工作；在投标阶段，组织编制投标文件；项目实施过程的全职组织者和指挥者；组织编制项目质量保证计划、各类施工技术方案、安全文明施工组织管理方案并督促落实工作；组织编制项目执行机构的劳资分配制度和其它管理制度；与组织编制项目实施的各类进度计划、预算、报表；组织项目实施的各类供应商的选择工作；（2）技术负责人对该项目工程负技术责任，分管施工内业、工程施工、工程质量、测量工作、组织参加业主技术会议和编制实施性施工组织设计，解决施工过程疑难问题，组织编制、审定竣工资料。岗位职责：协助项目经理管理和领导技术部和设计部的工作；组织相关部门和人员代表项目部参与与业主、监理或设计方等就施工组织设计、技术、设计、质量等方面的问题的会议、讨论或磋商；主持施工组织设计和重大技术方案和测量方案的编制并负责审核、把关； 组织进度计划的编制并监督落实，负责沟槽开挖与安管装等工作之间在进度安排方面的配合和协调；参与项目质量策划并督促技术方案和施工组织设计主要内容的落实工作； 对新技术、新工艺和新材料在本工程的推广和使用进行指导并把关；协助项目领导和组织创优工作； 竣工图、竣工资料、技术总结等工作的指导和把关；（3）施工员岗位职责负责从项目经理和技术负责人那里接受任务，并下达安排到各班组，监督执行完成当天的工作任务，负责收集并汇报自已所管辖施工区的完成情况和现场出现的问题。（4）安全员岗位职责：协助技术负责人工作和监理一道，负责项目安全生产、文明施工和环境保护工作；参与编制项目质量保证计划，负责编制安全文明施工组织管理方案和管理制度并监督实施；负责安全生产和文明施工的日常检查、监督、消除隐患等管理工作；负责管理人员和进场工人安全教育工作；负责安全技术审核把关和安全交底；负责每周的全员安全生产例会；参与相关分包商和供应商的选择和管理工作；负责项目争创“三台县示范文明安全工地”的组织和管理活动；负责安全目标的分解落实和安全生产责任制的考核评比；负责开展各类安全生产竞赛和宣传活动；（5）质检员岗位职责：负责编制项目质量保证计划并负责监督实施、过程控制、日常管理；负责项目全员质量保证体系和质量方针的培训教育工作；负责分部分项工程工序质量检查和质量评定工作；参与相关材料供应商的选择和日常管理工作；负责质量目标的分解落实，编制质量奖惩责任制度并负责日常管理；（6）材料员负责及时优质按量供应施工材料，作好材料供应计划，准备和材料落实工作，协助副经理接好材料保管工作。第二节、助理安全员及专职临时电工的职责1助理安全员的职责负责工程的技术管理工作，贯彻执行施工组织方案、技术标准、规范和安全技术规范，结合工程实际编制安全技术措施并指导施工。负责各工序的衔接、跟踪指导和监督检查，解决影响施工的技术和安全问题。对违反规范要求、影响施工安全和工程质量的行为给予纠正和制止。对因技术工作失误造成的事故负有直接责任。负责生产调度和信息反馈工作，做到收集、掌握、传达信息准确及时。掌握既有线施工方案和封锁施工计划，根据领导指令及时传达信息，调配生产所需各类资源。2、电工的职责电工应具有电工专业知识，并考试合格后持证上岗作业。室内配线应用瓷夹固定，严禁将电线搭在铁件上或将电线捆扎在一起，并严禁就地拉线。电线接头必须牢固，并应用绝缘胶布包扎好，电缆走行应架起，困难地段应埋入地下，接头应支起并用防水绝缘胶布包扎好，每天随时检测电缆绝缘情况。普通照明灯不得当作移动或手提作业灯使用。在电力设备上工作，必须采取工作票制度、工作许可证制度、工作监护、工作间断、工地转移和工作终结制度。在工作地点悬挂标示牌、装设围栏，严禁带电作业。按标准安装联合熔丝。定期检查用电安全，及时更换老化破损电线、电缆。第三节 施工平面布置一、 施工平面布置 根据现场实际情况，为了合理布置场地，对现场平面进行如下布置：见图二、临时供电供水1、临时供电： 根据本工程的施工进度安排，计划安装一台100KVA变压器，施工沿线拉设临时线，用15杉木立杆，上敷设三相五线绝缘线，并在变压器附近安装好电表总箱，以便结算费用。2、临时用水 施工用水：可利用干净河水，直接接至拌和场。 生活用水：可利用地下水，自行接至生活区及项目部内。三、搅拌站设置： 本工程砼用量较大，计划设置一个砼搅拌站。以满足施工的需要。六、施工便道： 施工队伍进场后，计划弃渣铺筑一条100米施工便道，便道采用塘渣铺筑。以方便施工材料的运输。五、文明施工、环境保护布置： 施工队伍进场后，应根据绵阳市有关工程安全文明施工标化现场的管理规定，首先做好文明施工的工作，施工的四周布置好相应的围护设施，现场布设公司彩旗、下部挂公司吊牌。 河岸两侧边道路外，施工要保证路上行人和非机动车辆通行，施工时，在设置好围护的同时，在施工区域边设置夜间警示红灯，提醒路人经过此地时行走安全。第四节 机具、设备、材料配备计划 本工程的各分项工程，工期均较紧，为保证按计划完成，调配足够机具设备，挖机2台，双桥翻斗车10辆等，不周转，保证质量和施工进度，其它常规机械设备均保证施工队足够使用。为了保证各分项工程顺利进行，各项外购材料，均在施工前一个月进场。常规砂、石材料，备足一个月的使用量，钢材、水泥尽早订货落实，按计划提前15天进场。第四章 工程特点、施工条件、难点重点第一节 工程特点一、工程的重要性本工程都江堰灌区续建配套与节水改造鲁香干渠第八标段的重点施工项目之一，工程的建设速度关系到武引工程的总体建设规划，工程的质量效果又直接影响到三台当地的交通便宜及生活环境。二、安全生产、文明施工要求高本工程是都江堰灌区续建配套与节水改造鲁香干渠第八标段，倍受广大人民瞩目。我公司安全生产、文明施工管理的目标是：达市级文明工地。向社会展示我公司的形象，体现我公司项目工程部综合施工管理水平，以文明施工窗口形象，向社会各界朋友，展示我公司建设工人的丰采。三、工期要求本标段总工期共计90日历天，具体开竣工日期以施工合同约定为准。力争提前、并保证按时按质完工。四、质量要求合格。第二节 施工条件一、施工场地条件本段线路工程部分地段为为河谷漫滩及岸坡地貌，漫滩及岸坡呈带状，工程所经场地地形变化较大。二、场地周围过往车辆的安全主动与交通管理部门联系取得协助，采取安置交通警示标志，专人指挥疏导来予与保证。三、现场工序交叉作业的安全由于工期紧，许多工作必然有交叉作业，由此在配合过程中要加强安全管理工作来予与保证。四、现场保安我公司将配备足够的保安，以保护本工程财物和员工、公众的安全。五、公共财产的保护我公司将维修及保护有关公共财产、道路、市政设施，并承担自己造成的损坏所需修复的费用。开工前，仔细检查并记录邻近建筑物的结构及装饰情况。六、斜坡的保护及维修我公司将保护所有在工地内及周围的斜坡。提供维修及在完工时拆除所有必须的临时排水系统以保护斜坡、道路及走道免受塌落、下陷等影响，将工程分段进行以维持现有斜坡的稳定及防止塌落。七、施工开挖对附近设施的保护在现有建筑物、道路及其它结构物附近挖土时，提供必要的挡板、支撑提防下陷或其它损坏。八、尘埃和噪音的控制我公司将努力减少尘埃和噪音对市民的骚扰，经常洒水以减少尘埃，机械设备尽可能配消声器，并装配削减对广播及电视干扰的设备。第三节 施工重点、难点经过认真分析本工程地三台县境内，地质条件复杂，因此工程难度相当大，本工程施工重点难点主要表现在以下几方面。二、汛期前的挡墙施工汛期前是否完成挡墙的施工关系到该工程是否能按时完工的关键问题。固该单项工程成为了主体工程的重中之重。将是本工程能否保质、保量、按期完成该工程的关键。三、填筑施工填筑数量大、线路长，如何处理好多区域、大面积的填筑及边坡施工将是本工程施工的质量难点。第五章 指导思想与实施目标第一节 指导思想为确保本工程能够在合同规定时间内或提前，按规范要求施工，优质、高速、安全的完成本工程项目，实现我公司“优质、高效、信誉好、创一流”的质量方针，并为业主提供优良的售后服务，一次交验合格是本工程施工的总体目标。“严抓质量，确保工期、遵守合同、注重信誉”是我公司对本工程项目施工的指导思想。为保证总体目标的实现，我公司拟对本工程在人力、物力、财力、机具设备和技术等方面，全力以赴，优先保证本工程施工之所需，确保创造一流的施工质量、一流的建筑精品。要圆满实现业主和承包人共同期翼的目标，必须强有力的抓好以下一系列工作，概括为“一中心、二重点、三协作、四控制、五制度和六方法”，具体如下：一中心：是指以经济建设为中心，在抓好本项目工程的基础上，争创经济效益和社会效益双丰收。二重点：在全面控制施工质量、进度、安全、文明施工的基础上，重点抓好：1、道路工程质量控制，2、护岸挡墙工程质量控制。三协作：为确保工程任务的顺利实施，避免人为不利因素的干扰，须要搞好三个方面的关系：1、内部作业点、面间协作关系，2、同业主及监理共同创立优质工程，注重环境保护所建立的融洽合作关系，3、同周围居民及单位的社会协作关系。四控制：是指安全控制、质量控制、工期控制、成本控制。五制度：在运用项目法管理实施本项目工程中，建立健全五种机制：是指授权人全权负责制、项目目标责任制、竞争激励制、工程三检制与工程监理和质量一票否决制。六方法：在项目工程实施全过程以及建筑产品售后服务中，必须采用相应的技术、手段和方法，分别是：1、采用计算机动态网络计划技术，2、进一步推行全面质量管理、进行QC小组攻关活动，3、积极推广与应用“四新”成果，4、执行IS09002系列标准，5、成立专家咨询组，及时有效解决工程技术问题。6、推行施工现场程序化、规范化、标准化作业。第二节 实施目标一、质量目标实施全面质量管理体系，充分体现集团公司的质量宗旨和质量方针，充分体现其经营目标和管理公司的期望和需求，以及全体职工的质量意识和追求，使该工程在施工时，确保集团公司建立的质量体系在本项目上持续有效的运行，具体抓好每一个分部分项工程的质量管理，以优良的工作质量、程序以及资源的良好配置和利用来具体抓好每一道工序质量，以工序质量保证分项工程，以分项质量保证分部质量，以分部质量保证单位工程质量，以单位工程质量来保证整个工程质量。二、工期目标总工期目标：本工程工期安排以满足招标人对该工程的工期要求为前提，总工期共计90日历天内完成合同书签订的承包内容, 并保证按时按质完工，力争提前。三、安全目标加强进场人员的安全思想教育，提高施工人员的安全意识，同时加大安全费用投入，杜绝死亡及重伤事故，轻伤频率控制在1.5以下。四、文明施工目标贯彻建设部建筑工程施工现场管理规定、绵阳市建筑工地文明施工标准及建设部、国家环保总局、绵阳市有关建设文明工程有关法规，强化施工现场管理工作，做到道路畅通，保持现场容貌整洁；作业面及时清理，做到工完料净场清；随时清除建筑垃圾，确保施工运输车不污染环境，车况良好。车容整洁；施工噪声排放应符合国家规定的施工现场噪声排放标准；尽量减少施工灰尘排放，而且采取积极有效的措施保证施工现场外居民的生活环境和工作环境，严格遵守当地的各项规章制度，建成文明施工标准化管理达标现场。五、科技进步目标充分发挥“科学技术是第一生产力”的作用，发挥我公司技术优势，采用当前国内先进的而且是我公司多次采用的新技术、新工艺和管理手段，优质高速地建成本工程。六、环境保护目标在确保工程质量和工期的前提下，树立全员环保意识，采取有效措施，减少施工噪音和环境污染自觉保护市政设施，最大限度减少对环境的污染。第六章 施工方案第一节 测 量 施 工 根据本工程特点，制订本工程测量方案。一、对工程坐标水准控制基点的复核： 工程开工前对交接的桩号进行复核，在开始测量前12天通知监理工程师，如监理工程师要进行测量，施工方应积极配合并一起纳入测量工作计划内。在复核中发现所交的桩实测成果与提交的成果数据对比有差异并超过规范闭合值时，要及时将测设成果通知监理工程师，并加以确认和处理。二、使用测量仪器：1、J2经纬仪 1台2、DS3自动安平水准仪 3台3、50M钢卷尺 5把4、其它测量附属设备三、测量标准： 测量放样应遵守工程测量规范。工程施工前对业主提供的控制成果进复核，标准为：1、水准点闭合差：12L mm（式中L为水准点间水平距离，单位为KM）。2、导线方位角闭合差：40N秒（式中N为测站数）。3、导线测量相对闭合差：1/3000，直接丈量测距两次较差1/10000。在复核中应将桩的实测成果记录与提交的成果数据对比合格后才可使用。四、设置临时水准点及座标三角网： 只有经复核认可后，才能有效，依据控制网进行施工临时布控点的工作，临时水准点应设置在稳固地段和便于观测的位置，设置的临时水准点，必须经过复核，无误后方可使用。 由于施工线长，必须加密引测临时水准点，间距长约80100M，基本满足S6水准仪往返测，满足闭合12L mm的规范。根据本桥特点，会同监理工程师用全站仪放出三角坐标网，用于全桥放样和控制全桥轴线定位之用。精度要求十分精确。五、平面放样： 由于施工测量是一项不允许发生错误的工作，测量员除了要具有高度的责任心外，更重要的是建立可靠的校核工作，轴线放好后，加以控制好保护桩，放样点标记分为钢钉，木桩上钉钉，油漆标记三种，放样根据不同情况采用，放样后在施工范围内做好标记保护，并做好定位放样记录，经复核无误后再报送监理复核，复核正确后才可开工。本桥平面放样全部采用经纬仪定位。第二节 土石方开挖1、施工准备土石方开挖施工准备工作包括如下内容：1) 施工测量放样及控制点布设；2) 施工人员的技术交底和培训；3) 施工机械设备的配置；4) 开挖及填筑技术参数的试验。2、施工技术要求根据工程的性质，确保工程进度和施工质量，承包商严格按以下标准进行施工。1) 招标人招标文件技术条款及有关规定；2) 监理人的施工技术和批准的施工技术措施；3) 水工混凝土施工规范；4) 建筑工程质量检验评定标准；5) 砌体工程施工质量验收规范；6) 碾压式土石坝施工技术规范；7) 堤防工程施工规范）；8) 水利水电工程土工合成材料应用技术规范；3土石方开挖、清理施工放线后，将开挖工程区域内的垃圾及监理人指定的其它障碍物用推土机作业清除，一次运至指定位置。土方开挖，采用反铲挖掘机自下而上分段进行，随后，利用机械将堤坡大致修成1：2.5的坡度，用链条压实。新修的挡土墙护头，基础开挖亦采用挖掘机按次序自上而下分段进行。弃土采用自卸汽车运至坡面待回填部位。土方开挖机械见表 土方开挖机械配备表设备名称型号及规格数量制造厂名购置年份已用年份检修情况现在何处挖掘机1日本 2一般成都推土机1成都 1良好成都自卸汽车 5陕西 1良好成都第三节 土石方填筑工程本章规定适用于本工程施工图纸所示的填筑工程。填筑时严格依据碾压式土石坝施工技术规范和堤防工程施工规范。基础施工项目验收合格后，在结构强度满足回填要求的前提下，采用STR自卸汽车运输回填土料，推土机平整碾压，以1.52.0km/h的工作速度进退错距碾压至密实，机械设备碾压不到的部位，采用人工夯实。施工的过程中严格控制铺土厚度、表面平整度、碾压前土料含水量、碾压工作速度和碾压遍数及压实干密度是否达到质量控制的指标。对不符合要求的压实体，如弹簧土、剪力破坏及光面等及时进行返工处理。填筑施工时采用反铲挖掘机装STR自卸汽车运输上料，采用后退进占卸料。推土机平仓，每层填筑结束后，用“灌水法”或“环刀法”抽样检验。填筑工艺流程图见下：自卸汽车上料推土机摊平碾压质检取样重复循环施工洒水反铲装料第四节 钢筋模板工程 一、钢筋制安钢筋在加工厂加工成型，自卸汽车运输，人工转运入仓。钢筋严格按设计布设，架立筋固定，绑扎及焊接严格执行规范。二、 模板工程(1) 施工工艺流程模板设计及批准 模板、脚手架准备 配模（涂脱模剂） 测量放线 模板及止水片安装固定 模板缝处理 模板验收 拆模、清理（2）模板结构与加工 引水枢纽工程及干渠建筑物工程的混凝土浇筑采用普通钢模板，模板面板厚3mm，干渠预制构件块采用角铁制作定型模具，U型槽预制采用3 mm钢板制作。模板支立与加固定型钢模采用钢管支撑，用人工进行分块组装，内侧采用12筋拉杆加固，外侧采用钢管斜撑加固。干渠预制块模板角铁联接部位用螺杆加固，方便拼装及拆除，U型槽预制钢模模具采用整体钢模，口朝下平放在预制平台上即可。模板拆除在混凝土其表面及棱角不因拆模而损伤时，方可拆模。拆模时严禁用大锤或撬棍硬砸硬撬。预制混凝土浇筑前涂刷脱模剂(包括预制平台底面)，以便拆模。三、 质量控制措施 (1) 钢筋制安质量措施 钢筋的表面保持洁净无损伤，油漆污染和铁锈等在使用前清除干净。带有颗粒状或片状老锈的钢筋不能使用。钢筋使用前调直，使其无局部弯折。钢筋安装位置、间距、保护层及各部位钢筋的大小尺寸均应严格按设计图纸及有关文件的规定进行施工，横平竖直、间距均匀。钢筋焊接头按设计图纸要求，焊接处的屈服强度应为钢筋屈服强度的1.5倍，接头采用电弧焊，钢筋交叉连接采用接触电焊，焊接长度：单面焊搭接为15d，绑扎搭接为35d，钢筋焊接及绑扎工艺质量控制及允许误差严格遵照水工混凝土施工规范SJD207-82执行。在钢筋与模板之间设置强度不小于设计强度的混凝土垫块，保证混凝土的保护层厚度。 (2) 模板工程质量控制 采用有足够强度和刚度的合格模板：能承受混凝土浇筑和振捣的侧向压力和振捣力，防止产生位移，确保混凝土结构外形尺寸准确，并有足够的密封性，以避免漏浆。拆下的模板应及时清理、维修和涂刷好隔离剂，以备待用，变形、破损的模板禁止使用； 按批准的模板设计方案准备、安装、固定模板，安装时用经纬精确放线，保证偏差小于允许值，各种连接件、支撑件、加固配件必须安装牢固，无松动现象。安装过程中，设置足够的临时固定设施，以防变形和倾覆； 模板固定牢固后，浇筑时还必须指派专人随时观察及检查，防止跑模； 模板接缝处用腻子刮缝，防止“挂帘”； 模板每次使用前应清洗干净，为防锈和拆模方便，钢模面板表面应涂刷矿物油类的防锈保护涂料，不得采用污染混凝土的油剂，不得影响混凝土或钢筋混凝土的质量。若检查发现在以浇的混凝土面沾染污迹，采取有效措施予以清除。模板在混凝土达到规定强度后拆除，拆除时限：不承重侧面模板的拆除，应在混凝土强度达到其表面及棱角不因拆模而损伤时，方可拆除，墩、墙和柱部位在其强度不低于30Mpa时，方可拆除。在拆除时小心进行，禁止猛烈敲打及强扭，在边角处特别注意，防止损伤混凝土。 (3) 混凝土浇筑质量控制 混凝土运输连续、均衡、快速，防止运输中分离、漏浆、泌水现象；初凝的混凝土作废料处理；在气温较高时作好隔热遮阳工作。 混凝土保证在旱地施工，仓面不得有流水，下雨天施工时仓面搭设遮雨蓬棚，并及时排除积水，不得用混凝土赶水。 混凝土浇筑严格按规定的分缝尺寸及厚度备好料，检查好机具并有备用，在验仓合格后连续施工，防止冷缝或人为施工缝的发生。 混凝土下料自由高度小于2m，防止骨料分离，混凝土振捣不得欠振、漏振及振捣过度，禁止用振捣器平仓。 拌制现场浇筑混凝土时，必须严格遵守现场试验室提供并经监理人派批准的混凝土配料单进行配料，严禁擅自更改配料单。 采用固定拌和设备，设备生产率必须满足本工程高峰浇筑强度的要求，所有的称量、指示、记录及控制设备都应有防尘措施，设备称量应准确，其称量偏差不应超过SDJ20782第3.3.2条的规定。 混凝土的坍落度，根据建筑物的性质、钢筋含量、混凝土运输、浇筑方法和气候条件决定，尽量采用小的坍落度。 混凝土在浇完后1218小时后，及时洒水养护，连续保持混凝土面湿润状态，时间不小于14天。第五节 混凝土工程 1引用标准和规程规范混凝土结构工程施工及验收规范GB5020492混凝土质量控制标准GB5016492混凝土强度检验评定标准混凝土拌和用水标准钢筋焊接验收规范JGJ1896水工混凝土施工规范水工混凝土外加剂技术规程DLT51001999水工混凝土试验规程2混凝土浇筑方案的选用工程混凝土浇筑工期紧，强度大。混凝土工程施工包括：混凝土拌制、混凝土运输，钢筋模板制安、浇筑仓面作业，拆模，养护等诸多环节工序，各个施工工序要求街接紧密。考虑本工程沿线长，混凝土工程量较小，经过经济技术比较后，确定采用1t翻斗车运输，溜槽入仓浇筑的方案，但从拌合场上到仓面间需先修筑好施工引道 。3、试验检测为满足施工试验检测需要，现场配备有丰富施工经验的人员、设备、仪器。试验设备经国家计量检测部门检定合格，并根据规定每年度对试验仪器的精度进行重新标定。试验室人员配备见表，负责对本工程的土方工程及混凝土工程施工常规试验项目进行检测，对于混凝土配合比、抗压、抗冻、抗渗和钢筋等检测项目交由相关资质单位进行试验。 试验人员配备表职务主任副主任试验员职称工程师助理工程师技术员人数1224、浇筑混凝土开始浇筑前8h（隐蔽工程12h），施工人必须通知监理人或业主对浇筑部位的准备工作进行检查，其内容包括：地基处理、已浇筑混凝土面的清理隐蔽工程以及模板。（1）混凝土原材料水泥：本混凝土工程施工所用的水泥采用当地水泥厂生产的32.5级矿硅水泥，对其品质在出厂前要进行检查复验，经监理批准后方可使用。水泥进场时必须附有出厂合格证和复检资料。工地的水泥应贮存在水泥库内，入库的水泥明确的品种、标号和出厂日期，设置防潮设施，防止水泥受潮结块。袋装水泥的出厂日期不得超过三个月，堆放高度不得超过15袋。拌和用水：混凝土的拌和用水采用沿堤河内明流水，水的物质含量极限应符合的规定。骨料：混凝土骨料应按监理人批准的料源进行采购。本工程所用的骨料为当地生产的天然或人工骨料。砂料应质地坚硬、清洁、级配良好，其质量要求应符合DL/T5110- 规范中的有关规定。粗骨料的最大粒径，不超过素混凝土板厚的1/2，对少筋或无筋结构，应选用较大的粗骨料粒径，其质量要求见DL/T5110- 规范中的有关规定。 拌和水的物质含量极限表项目单位钢筋混凝土混凝土PH值4不溶物mg/L5000可溶物mg/L10000氯化物（以Cl-计）mg/L3500硫酸盐（SO43-计）mg/L2700（2）配合比混凝土配合比必须经过试验室试验选定。试验方法按DL/T5110- 规程中的有关规定执行。混凝土配比试验前，根据施工图纸要求和监理人的指示，选择具有二级资质以上的试验室进行配比设计，最大允许水灰比、坍落度、混凝土胶凝材料用量等指标必须适合本工程各部位混凝土强度标号要求，并将试验成果报监理机构审批。在施工过程中，施工承包人可根据骨料含水量进行适当调整配比中的用水量，并依据混凝土拌和设备容量换算成施工配合比。 混凝土在浇筑地点的标准塌落度建筑物性质标准圆坍落度（cm）水工素混凝土或少筋混凝土3-5（3）混凝土拌制本工程的混凝土拌制采用的拌和机容量为0.35m3，其布置按混凝土工程施工布置
