MRI学习ppt课件.ppt

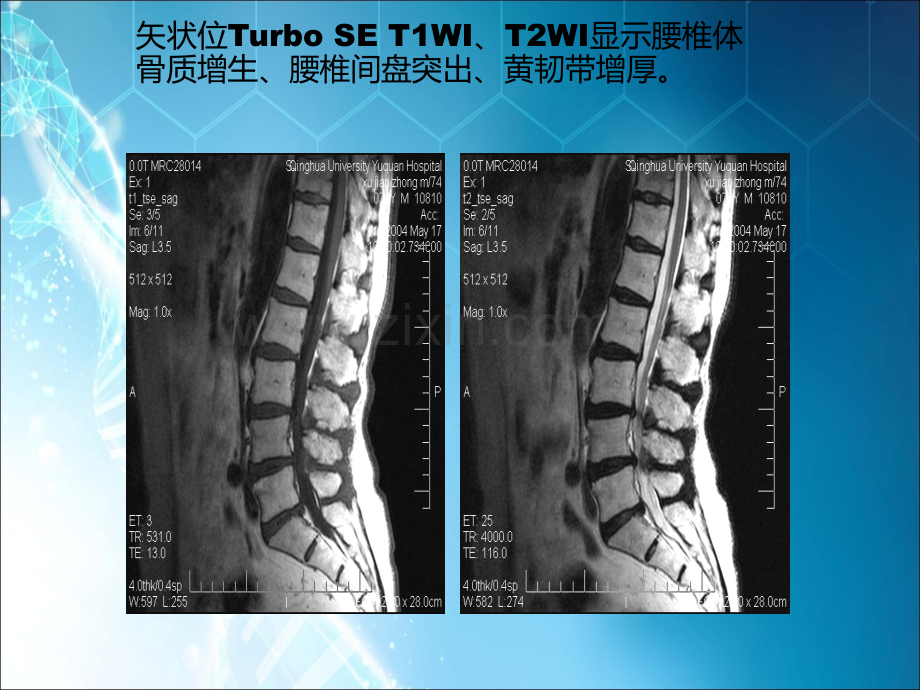

2、骨、关节、肌肉系统的肿瘤，感染、外伤和畸形，退行性变。骨节构的特殊MR影象各种序 列T1WI、T2WI都是周边低信号 、中心高信号；脂抑序列增加检测敏感性；软组织分辨率高；取代有创关节造影。矢状位Turbo SE T1WI、T2WI显示腰椎体骨质增生、腰椎间盘突出、黄韧带增厚。轴位Turbo SE T2WI显示腰椎间盘突出、黄韧带增厚。L4、5椎间盘脱出SE T1WI显示L4、5椎间隙变窄，椎间盘变薄，向后方突出，于母体间盘分离，进入后方椎管内，呈相对于肌肉组织的等信号。L4、5椎间盘脱出TSE T2WI显示L4、5椎间隙变窄，椎间盘变薄，向后方突出，与母体间盘分离，进入后方椎管内，呈相对于肌肉组织的等信号，相对CSF的低信号L4、5椎间盘脱出TSE T2WI显示L4、5椎间隙变窄，椎间盘变薄，向后方突出，与母体间盘分离，进入后方椎管内，呈相对于肌肉组织的等信号，相对CSF的低信号椎体结核合并病理性骨折矢状位 TSE T1WI 显示 胸4，5椎体及胸4、5椎间盘破坏，椎前脓肿形成，椎后脓肿进入椎管内，脊髓受压。椎体结核合并病理性骨折矢状位 TSE T2WI 显示 胸4，5椎体及胸4、5椎间盘破坏，椎前脓肿形成，椎后脓肿进入椎管内，脊髓受压。椎体结核合并病理性骨折轴位 TSE T2WI 显示 胸4，5椎体盘破坏，椎旁脓肿形成，椎后脓肿进入椎管内，脊髓受压。椎体结核合并病理性骨折矢状位 TSE T2WI 显示 胸4，5椎体及胸4、5椎间盘破坏，椎旁脓肿形成，椎后脓肿进入椎管内，脊髓受压。环椎前脱位矢状位SE T1WI，TSE T2WI显示环椎前移，环椎前弓齿突间距增大，齿突相对后移，脊髓受压变扁。环椎前脱位轴位TSE T2WI显示环椎前移，环椎前弓齿突间距增大，齿突相对后移，脊髓受压变扁。椎体骨转移瘤合并病理性压缩性骨折矢状位TSE T1WI 显示胸11椎体变扁，前后径增大，后方进入椎管内，脊髓受压。病变椎体呈低信号。椎体骨转移瘤合并病理性压缩性骨折矢状位TSE T2WI 显示胸11椎体变扁，前后径增大，后方进入椎管内，脊髓受压。病变椎体呈低信号。椎体骨转移瘤合并病理性压缩性骨折轴位位TSE T2WI 显示胸11椎体变扁，横径增大，后方进入椎管内，脊髓受压。病变椎体呈不均匀低信号。半月板撕裂矢状位 SE T1WI 显示右侧膝关节外侧半月板前角内稍高信号。半月板撕裂矢状位 Flash T2WI 显示右侧膝关节外侧半月板前角内高信号。骶骨骨肉瘤矢状位TSE T1WI 显示骶骨1、2溶骨性占位病灶，呈低信号。骶骨骨肉瘤矢状位TSE T2WI 显示骶骨1、2溶骨性占位病灶，呈高信号。骶骨骨肉瘤轴位TSE T2WI 显示骶骨1、2溶骨性占位病灶，呈高信号。骶骨骨肉瘤冠状位TSE T2WI 显示骶骨1、2溶骨性占位病灶，呈低信号；病变经闭孔抵达左股内侧部。半月板撕裂矢状位 SE T1WI 显示右侧膝关节外侧半月板前角内稍高信号。半月板撕裂矢状位 Flash T2WI 显示右侧膝关节外侧半月板前角内高信号。前交叉韧带撕裂矢状位 SE T1WI 显示右膝前交叉韧带边界不清，形态肿大，信号不均。前交叉韧带撕裂矢状位 Flash T2WI 显示右膝前交叉韧带边界不清，形态肿大，周围水肿、渗液，韧带内及周围高信号。色素性绒毛结节性滑膜囊炎矢状位SE T1WI 显示膝关节滑膜囊普遍性结节状增厚，软组织样信号（近似肌肉）。色素性绒毛结节性滑膜囊炎矢状位TSE T2WI 显示膝关节滑膜囊普遍性结节状增厚，呈低信号为主的高低混杂信号。色素性绒毛结节性滑膜囊炎轴位SE T1WI 显示膝关节滑膜囊普遍性结节状增厚，软组织样信号（近似肌肉）。色素性绒毛结节性滑膜囊炎矢状位TSE T2WI 显示膝关节滑膜囊普遍性结节状增厚，呈低信号为主的高低混杂信号。色素性绒毛结节性滑膜囊炎轴位位TIR FS T2WI 显示膝关节滑膜囊普遍性结节状增厚，呈不均匀性稍高信号。右侧股骨颈骨折轴位SE T1WI 显示股骨颈缩短，骨结构中断，骨内片状低信号。TIR FS T2WI 显示骨内片状高信号。右侧股骨颈骨折冠状位、斜冠状TSE T2WI 显示股骨颈缩短，骨结构中断，骨内呈等信号。颈5、6椎间盘突出合并对应节段颈脊髓受压。外伤性L1椎体压缩性骨折合并脊髓挫伤 矢状位SE T1WI 显示L1椎体楔形变，稍低信号，对应部位脊髓受压变细，信号改变不明显。TSE T2WI 显示髓内弥漫性高信号。脊髓圆锥栓系矢状位SE T1WI、TSE T2WI显示圆锥低位于骶1平面，背部纤维索条样皮窦。脊髓圆锥栓系轴位TSE T2WI显示圆锥低位于骶1平面，背部纤维索条样皮窦，棘突缺如，椎板骨缺损（脊椎裂）。右侧腓骨上段骨肉瘤（病理证实）轴位TSE T2WI 显示上段腓骨结构破坏，为巨大软组织样病灶取代，病变呈不均匀性高信号。右侧腓骨上段骨肉瘤（病理证实）矢状位TSE T2WI 显示上段腓骨结构破坏，为巨大软组织样病灶取代，病变呈不均匀性高信号。右侧腓骨上段骨肉瘤（病理证实）轴位TIR FS T2WI 显示上段腓骨结构破坏，为巨大软组织样病灶取代，病变呈不均匀性高信号。右侧腓骨上段骨肉瘤（病理证实）对比剂后轴位SE T1WI 显示病变呈不均匀性强化。右侧腓骨上段骨肉瘤（病理证实）对比剂后轴位SE T1WI 显示病变呈不均匀性强化。海绵状血管瘤轴位TSE T1WI显示左股内侧肌层内病灶，与肌肉等信号，环以脂肪间隔，TSE FS PDWI 病灶呈明显高信号。海绵状血管瘤冠状位TSE T2WI、TSE PDWI显示左股内侧肌层内病灶呈明显高信号。股骨头缺血坏死冠状位象显示双侧股骨头内不规则形病灶，T1WI呈不均匀性低信号，T2WI呈不均匀性高、低不等信号。股骨头缺血坏死轴位TIR FS显示双侧股骨头内不规则形病灶，呈不均匀性高、低不等信号。化脓性关节炎矢状位SE T1WI 显示膝关节腔及关节旁滑囊内稠厚积液,关节软骨破坏、消失，关节间隙变窄，股骨下段、胫骨上段骨蚀。化脓性关节炎矢状位TSE T2WI 显示膝关节腔及关节旁滑囊内稠厚积液，关节软骨破坏、消失，关节间隙变窄，股骨下段、胫骨上段骨蚀。化脓性关节炎矢状位SE T1WI 显示膝关节腔及关节旁滑囊内稠厚积液,关节软骨破坏、消失，关节间隙变窄，股骨下段、胫骨上段骨蚀。化脓性关节炎矢状位TSE T2WI 显示膝关节腔及关节旁滑囊内稠厚积液，关节软骨破坏、消失，关节间隙变窄，股骨下段、胫骨上段骨蚀。化脓性关节炎冠状位TIR FS T2WI 显示膝关节腔及关节旁滑囊内稠厚积液，关节软骨破坏、消失，关节间隙变窄，股骨下段骨蚀。肱骨头骨挫伤（外伤后疼痛，功能丧失）轴位TSE T2WI 显示右侧肱骨头弥漫性稍高信号，肱骨头大体形态无明显改变，环状低信号为骺线。肱骨头骨挫伤（外伤后疼痛，功能丧失）冠状位SE T1WI 显示右侧肱骨头弥漫性低信号，肱骨头大体形态无明显改变。肱骨头骨挫伤（外伤后疼痛，功能丧失）冠状位TSE T2WI 显示右侧肱骨头弥漫性稍高信号，肱骨头大体形态无明显改变，条状低信号为骺线。肱骨头骨挫伤（外伤后疼痛，功能丧失）冠状位TIR FS T2WI 显示右侧肱骨头弥漫性稍高信号，肱骨头大体形态无明显改变，条状低信号为骺线。肱骨头骨挫伤（外伤后疼痛，功能丧失）矢状位TSE T2WI 显示右侧肱骨头弥漫性稍高信号，肱骨头大体形态无明显改变，条状低信号为骺线。椎体骨脂肪岛矢状位TSE T1WI、T2WI 显示腰2、3、5椎体内高信号灶，提示椎骨退形性变。PossiblefatdepositionorhemangiomaofvertebralbodywithhighintensityonbothSET1WIandTSET2WI,itcanbedefferentiatedfatdepositionfromhemangiomawithTIRfatsussupressionsequencepresentedwithlowsignalintensityforfatdepositionandhighsignalintensityforhemangioma.3、消化系统：呼吸门控技术减少生理隔肌和胃肠蠕动的运动伪影。肝、胆、胰、脾、腹膜的各 种肿瘤、感染（脓肿）、先天畸形、外伤。肝癌（hepaticcarcinoma）、肝血管瘤（hepatichemangioma）、肝囊肿（hepaticcyst）三种常见病变的鉴别：信号：carcinomaT1WI稍低，T2WI高；hemangiomaT1WI等或稍低，T2WI更高；cystT1WI更低，T2WI高或稍高；肝癌轴位Flash RT T1WI显示肝左叶占位病灶，不均匀性稍低信号,TSE RT T2WI 稍高信号。肝癌轴位TIR RT FS T2WI显示肝左叶占位病灶，不均匀性稍高信号。肝癌冠状位肝癌冠状位TSETSERTT2WIRTT2WI显示肝左显示肝左叶占位病灶，不均叶占位病灶，不均匀性稍高信号。匀性稍高信号。肝囊肿轴位Flash BH T1WI、TSE BH T2WI显示左肝外侧段囊液性病灶，均匀长T1低、长T2高信号。肝囊肿冠状位TSE BH T2WI 显示左肝外侧段囊液性病灶，均匀长T2高信号。肿块型肝外胆管癌（壶腹部）Flash RT T1WI,TIR FS RT T2WI显示肝内胆管、右肝管明显扩张，均匀性低信号和均匀性高信号。肿块型肝外胆管癌（壶腹部）Flash RT T1WI,TIR RT FS T2WI显示总肝管、扩张，胆囊及胆囊管明显扩张，均匀性低信号和均匀性高信号。肿块型肝外胆管癌（壶腹部）Flash RT T1WI,TIR RT FS T2WI显示总胆管下端、壶腹部不规则形占位病灶，呈不均匀性低信号和不均匀性高信号。Haste RT T2WI 冠状位 源象，MRCP 显示胆道系统明显扩张。胆总管囊肿轴位Flash BH T1WI 显示胆总管极度扩张，呈均匀低信号；肝内胆管不扩张。胆总管囊肿冠状位True Fisp T2WI 显示胆总管极度扩张，呈均匀高信号；肝内胆管不扩张。胆总管囊肿冠状位薄层Haste BH T2WI、TSE BH 厚层MRCP显示胆总管极度扩张，呈均匀高信号；肝内胆管不扩张。左肝巨大海绵状血管瘤合并钙化轴位Flash RT T1WI 显示不均匀性高低混杂信号,高信号部分提示钙化形成.左肝巨大海绵状血管瘤合并钙化轴位TSE RT T2WI 显示不均匀性高低混杂信号,低信号部分提示钙化形成.左肝巨大海绵状血管瘤合并钙化轴位TTIR FS RT T2WI 显示不均匀性高低混杂信号,低信号部分提示钙化形成.左肝巨大海绵状血管瘤合并钙化冠状位TSE RT T2WI 显示不均匀性高低混杂信号,低信号部分提示钙化形成.胆总管结石合并胆道系统梗阻轴位 Flash BH T1WI 显示胆总管末端结石，呈高信号，整个胆道系统近段胆管普遍扩张。同时显示左肾囊肿。胆总管结石胆道系统梗阻轴位 TSE BH T2WI 显示胆总管末端结石，呈周边高信号、中心低信号，全部近段胆管普遍扩张。同时显示左肾囊肿。胆总管结石合并胆道系统梗阻冠状位 True Fisp BH T2WI 显示胆总管末端结石，呈低信号，全部近段胆管普遍扩张。同时显示左肾囊肿。胆总管结石合并胆道系统梗阻冠状位 厚层 TSE BH MRCP及 Haste 薄层 T2WI 显示胆总管下端结石，呈低信号。扩张的胆管和胆囊呈高信号。左肾多发囊肿呈高信号。管内型肝外胆管癌（总肝管近端）合并总肝管以近侧胆道梗阻，轴位Flash BH T1WI显示病变近段肝内胆管广泛、极度扩张，总肝管、胆总管不显示，提示病变段胆管狭窄或闭塞；扩张胆管呈低信号。管内型肝外胆管癌（总肝管近端）合并总肝管近侧胆道系统梗阻，轴位TSE BH T2WI显示病变近段肝内胆管广泛、极度扩张，总肝管、胆总管不显示，提示病变段胆管狭窄或闭塞；扩张胆管呈高信号。管内型肝外胆管癌（总肝管近端）合并总肝管近侧胆道系统梗阻，冠状位True Fisp T2WI显示病变近段肝内胆管广泛、极度扩张，总肝管、胆总管不显示，提示病变段胆管狭窄或闭塞；扩张胆管呈高信号。厚层、单片TSE BH heavy T2WI（MRCP）显示肝内胆管广泛、极度扩张，左右肝管分开，总肝管、胆总管不显示；扩张胆管呈高信号。肝内胆管结石合并近段胆管扩张Flash BH T1WI显示左肝外侧段局限性胆管扩张，呈散在性低信号，间以点状高信号。肝内胆管结石合并近段胆管扩张TSE FS BH T2WI显示左肝外侧段局限性胆管扩张，呈散在性高信号，间以点状低信号。肝内胆管结石合并近段胆管扩张冠状位True Fisp BH T2WI显示左肝外侧段局限性胆管扩张，呈散在性高信号，间以点状低信号。冠状位Haste BH T2WI 源象（MRCP）显示总肝管和总胆管内结石，呈低信号。管周侵润型肝外胆管癌（总肝管远端）合并总肝管近侧胆道系统梗阻，轴位Flash BH T1WI显示肝内胆管广泛、极度扩张，扩张胆管呈低信号。管周侵润型肝外胆管癌（总肝管远端）合并总肝管远侧胆道系统梗阻，轴位Flash BH T1WI显示肝内胆管广泛、极度扩张，病变部位总肝管管壁增厚并扩张，扩张胆管呈低信号。管周侵润型肝外胆管癌（总肝管远端）合并总肝管远侧胆道系统梗阻，轴位Flash BH T1WI显示胆囊、胆囊管、总肝管极度扩张，病变部位总肝管管壁增厚，扩张胆管呈低信号。管周侵润型肝外胆管癌（总肝管远端）合并总肝管远侧胆道系统梗阻，轴位Flash BH T1WI显示胆囊、胆囊管扩张；病变远侧总胆管不扩张。管周侵润型肝外胆管癌（总肝管远端）合并总肝管远侧胆道系统梗阻,轴位TSE BH T2WI显示肝内胆管广泛、极度扩张，扩张胆管呈高信号。管周侵润型肝外胆管癌（总肝管远端）合并总肝管远侧胆道系统梗阻,轴位TSE BH T2WI显示肝内胆管广泛、极度扩张，病变部位总肝管管壁增厚并扩张，扩张胆管呈低信号。管周侵润型肝外胆管癌（总肝管远端）合并总肝管远侧胆道系统梗阻,轴位TSE BH T2WI显示胆囊、胆囊管、总肝管极度扩张，病变部位总肝管管壁增厚，扩张胆管呈高信号。管周侵润型肝外胆管癌（总肝管远端）合并总肝管远侧胆道系统梗阻,轴位TSE BH T2WI显示胆囊、胆囊管扩张；病变部位远侧总胆管不扩张。管周侵润型肝外胆管癌（总肝管远端）合并总肝管远侧胆道系统梗阻,轴位TIR BH FS T2WI显示肝内胆管广泛、极度扩张，扩张胆管呈高信号。管周侵润型肝外胆管癌（总肝管远端）合并总肝管远侧胆道系统梗阻,轴位TIR FS BH T2WI显示肝内胆管广泛、极度扩张，总肝管管壁增厚并扩张，扩张胆管呈高信号。管周侵润型肝外胆管癌（总肝管远端）合并总肝管远侧胆道系统梗阻,轴位TIR FS BH T2WI显示胆囊、胆囊管、总肝管极度扩张，总肝管管壁增厚，扩张胆管呈高信号。管周侵润型肝外胆管癌（总肝管远端）合并总肝管远侧胆道系统梗阻,轴位TIRFS BH T2WI显示胆囊、胆囊管扩张；总胆管不扩张。管周侵润型肝外胆管癌（总肝管远端）合并总肝管远侧胆道系统梗阻,冠状位TrueFisp T2WI显示肝内胆管、左右肝管、胆囊、胆囊管、总肝管扩张；总胆管不扩张MRCP显示肝内胆管、左右肝管、胆囊、胆囊管、总肝管扩张；总胆管不扩张布加氏综合症（Budd-chiari syndrome）轴位 Flash RT T1WI显示肝、脾极度肿大，肝内血管几不可见，肝脏呈均匀信号，为典型软性肝肿大。布加氏综合症（Budd-chiari syndrome）轴位 TSE RT T2WI显示肝、脾极度肿大，肝内血管几不可见，肝脏呈均匀信号，为典型软性肝肿大。布加氏综合症（Budd-chiari syndrome）轴位 TSE RT T2WI显示肝、脾极度肿大，肝内血管几不可见，肝脏呈均匀信号，为典型软性肝肿大。肝血吸虫病轴位Flash RT T1WI、TSE RT T2WI显示肝脏弥漫性极度肿大，肝内布满大小不一的结节状病灶，呈不均匀性、相似于肝脏的信号。肝血吸虫病冠状位TSE RT T2WI显示肝脏弥漫性极度肿大，肝内布满大小不一的结节状病灶，呈不均匀性、相似于肝脏的信号。肝局灶性结节性增生(FNH)轴位 Flash RT T1WI 显示病变呈不均匀性信号,中心部低信号提示中心疤痕,高信号为钙化形成.肝局灶性结节性增生(FNH)轴位TSE RT T2WI 显示病变呈不均匀性信号,中心部高信号提示中心疤痕,低信号为钙化形成.肝局灶性结节性增生(FNH)轴位TIR FS RT T2WI 显示病变呈不均匀性高信号,中心部高信号提示中心疤痕,低信号为钙化形成.肝局灶性结节性增生(FNH)冠状位TSE RT T2WI 显示病变呈不均匀性信号,中心部高信号提示中心疤痕,低信号为钙化形成.食道癌轴位Flash BH T1WI 显示弓上段、颈段食道壁增厚，管腔消失，呈相对于肌肉的等信号。食道癌轴位TSE BH T2WI 显示弓上段、颈段食道壁增厚，管腔消失，呈稍高信号。食道癌矢状位Flash BH T2WI 显示弓上段、颈段食道壁增厚，管腔消失，呈稍高信号。脂肪肝轴位 Flash T1WI 显示肝内弥漫性结节性高信号灶，肝静脉稀少。脂肪肝轴位TSE T2WI 显示肝内弥漫性结节性稍高信号灶，肝静脉稀少。4、呼吸、循环系统：心电和呼吸门控技术能有效减少生 理运动心动和呼吸的运动伪影。肺、纵隔、胸膜、心脏、大血管 的各种肿瘤、感染（脓肿、结 核）、先天畸形、外伤（血肿、气胸、折）。肺癌（lungcarcinoma）形态肺内结节性病灶，周边平或不平（毛刺），胸膜纠集，肺小叶间隔显示不清。信号软组织样（等或稍长T1、等或稍长T2)纵隔淋巴结显示好，空间分辨率低于CT。肺癌轴位Flash BH T1WI 显示右下叶肺内占位病灶，周边稍不平滑，呈相对于肌肉组织的等信号。肺癌轴位TSE BH T2WI 显示右下叶肺内占位病灶，周边稍不平滑，呈相对于肌肉组织的稍高信号。肺癌冠状位Flash BH T1WI 显示右下叶肺内占位病灶，周边稍不平滑，呈相对于肌肉组织的等信号。肺癌冠状位TSE BH T2WI 显示右下叶肺内占位病灶，周边稍不平滑，呈相对于肌肉组织的稍高信号。原发性胸膜肿瘤和转移瘤（primarypleuraltumorandmetasitasis）形态胸膜增厚或软组织样病灶，信号等或稍长T1、等或稍长T2信号。胸膜间皮瘤轴位、冠状位Flash RT T1WI、TSE T2WI 显示右侧胸膜结节状增厚，病变向肺内扩展，软组织样信号。4、泌尿生殖系统：泌尿系器官、男、女生殖器 官的肿瘤，感染，退行性变，先天畸形和外伤等。病变的形态、信号与临床相 结合，右侧肾囊肿Flash BH T1WI 显示均匀低信号，提示病变的囊液性质。右侧肾囊肿TSE BH T2WI 显示均匀高信号，提示病变的囊液性质。右侧肾囊肿True Fisp BH T2WI 显示均匀高信号，提示病变的囊液性质。右侧肾癌轴位 Flash BH T1WI显示右肾上极巨大占位病灶，膨胀性生长，肾周脂肪囊受压呈薄片状，与肌肉等信号，提示病变的实性性质，中心部更低信号灶指示为液化坏死。右侧肾癌轴位 TSE BH T2WI显示右肾上极巨大占位病灶，膨胀性生长，肾周脂肪囊受压呈薄片状，与肌肉对比呈稍高信号，提示病变的实性性质，中心部液化坏死呈更高信号。对比剂后轴位 Flash BH T1WI病灶显示不均匀性轻微强化，中心部液化坏死区不强化。对比剂后冠状位、矢状位 Flash BH T1WI病灶显示不均匀性轻微强化，中心部液化坏死区不强化子宫内膜癌（病理证实）轴位Flash RT T1WI 显示病变欠清晰，隐约可见子宫内膜增厚，呈稍低信号,。子宫内膜癌（病理证实）轴位TSE RT T2WI 显示子宫内膜增厚，呈高信号。子宫内膜癌（病理证实）矢状位Flash RT T1WI 显示病变欠清晰，隐约可见子宫内膜增厚，呈稍低信号。子宫内膜癌（病理证实）矢状位TSE RT T2WI 显示子宫内膜增厚，呈高信号。多囊卵巢轴位 TSE T1WI 显示两侧卵巢增大，图象对比度小，病变显示不清。多囊卵巢轴位 TSE T2WI 显示两侧卵巢增大，卵巢内见多发小囊病灶，呈均匀高信号。多囊卵巢冠状位 TSE T2WI 显示两侧卵巢增大，卵巢内见多发小囊病灶，呈均匀高信号。良性前列腺增生（BPH）轴位Flash T1WI显示前列腺弥漫性肿大，前列腺带结构分界不清。良性前列腺增生（BPH）轴位TSE T2WI显示前列腺弥漫性肿大，移行带、周围带结构分界清，增生主要限于移行带。良性前列腺增生（BPH）矢状位、冠状位TSE T2WI、TIR FS T2WI显示前列腺弥漫性肿大，前列腺带结构分界清，增生主要限于移行带。5、感官系统：眼、耳、鼻、喉的各种肿瘤、感染、畸形及外伤。6、内分泌和涎腺包括甲状腺、胸腺、腮腺、舌下腺的肿瘤、感染和畸形。7、其他类，例如：胎儿检查、骨髓检查、移植脏器检查等等。甲状腺腺瘤轴位Flash T1WI 显示左侧甲状腺内占位病变，境界清晰，呈相对于肌肉的等信号。甲状腺腺瘤轴位TSE T2WI 显示左侧甲状腺内占位病变，境界清晰，呈相对于肌肉的高信号。甲状腺瘤合并多量出血轴位 SE T1WI 显示左侧甲状腺肿大，气管、食管受压右移，病变呈多发结节状，大部呈高信号，提示血成分，中心部稍低信号为瘤体。甲状腺瘤合并多量出血轴位 TSE T2WI 显示左侧甲状腺肿大，气管、食管受压右移，病变呈多发结节状，大部呈高信号，提示血成分，中心部稍高信号为瘤体。甲状腺瘤合并多量出血轴位 TIR FS T2WI 显示左侧甲状腺肿大，气管、食管受压右移，病变呈多发结节状，大部呈高信号，证实为非脂成分，中心部稍高信号为瘤体。甲状腺瘤合并多量出血冠状位 TSE T2WI 显示左侧甲状腺肿大，气管、食管受压右移，病变呈多发结节状，大部呈高信号，提示血成分，中心部稍高信号为瘤体。左侧桥小脑角胆脂瘤（表皮样囊肿）术后SE T1WI显示左侧颞窝、岩骨尖、桥小脑角、中耳、乳突、颞肌、颞骨等广泛病灶，伴复杂信号低信号（示囊液性）、稍低信号（示软组织成分）、高信号（示残血和炎性沉积物致乳突气房实变）左侧桥小脑角胆脂瘤（表皮样囊肿）术后TSE T2WI显示左侧颞窝、岩骨尖、桥小脑角、中耳、乳突、颞肌、颞骨等部位广泛病灶，伴复杂信号高信号（示囊液性、残血和炎性沉积物致乳突气房实变）、稍高信号（示软组织成分）。左侧桥小脑角胆脂瘤（表皮样囊肿）术后SE T1WI显示左侧颞窝、岩骨尖、桥小脑角、中耳、乳突、颞肌、颞骨等广泛病灶，伴复杂信号低信号（示囊液性）、稍低信号（示软组织成分）、高信号（示残血和炎性沉积物致乳突气房实变）左侧桥小脑角胆脂瘤（表皮样囊肿）术后TIR WS T2WI显示左侧颞窝、岩骨尖、桥小脑角、中耳、乳突、颞肌、颞骨等广泛病灶，伴复杂信号高信号（示囊液性、残血和炎性沉积物致乳突气房实变）、稍高信号（示软组织成分）。鼻咽癌轴位SE T1WI 显示右侧鼻咽部巨大占位病变，占据右侧鼻咽腔，右侧咽鼓管消失，右侧岩骨大部受累，病变呈不均匀稍低信号。鼻咽癌轴位TSE T2WI 显示右侧鼻咽部巨大占位病变，占据右侧鼻咽腔，右侧咽鼓管消失，右侧岩骨大部受累，病变呈不均匀稍高信号。鼻咽癌矢状位SE T1WI 显示右侧鼻咽部巨大占位病变，占据右侧鼻咽腔，右侧岩骨大部受累，病变呈不均匀稍低信号。鼻咽癌轴位TIR WS T2WI 显示右侧鼻咽部巨大占位病变，占据右侧鼻咽腔，右侧岩骨大部受累，病变呈不均匀稍高信号。十、MR对比剂。静脉给予MR对比剂使无创性检查技术成为有创性，明显提高MR诊断的敏感性和特异性。现在临床使用的对比剂有金属元素钆、锰、铁氧化合物等，改进腹部病变显示的阴性对比剂水、空气、甲基纤维素、聚乙烯二醇和阳性对比剂轧、脂肪等。十一、MR检查前的准备。1、具有焦虑情绪、恐惧心理的病人和不能合作的小儿需要适当给予镇静剂，能减少病人检查时的燥动，避免发生幽闭恐怖症，改进成象效果。2、特殊病人（癫痫、高颅压、活动性精神病 等），应于完成治疗后检查，以免检查过 程中出现可能危及病人生命的病情变化。3、去除检查部位的金属物、电子介质物品，如假牙、发卡、项链、金属固定物、外用 中药膏、浓妆（眼影、纹身）、磁卡、存 折等。4、盆腔检查前须保留适量尿液，排空肠，必要时灌肠。说明：1、文稿作者李仲超。2、图片资料来自清华大学玉泉医院MR 室、解放军304医院MR室，重庆市第 一人民医院MR室、佳木斯市中心医院 MR室、大庆市第四人民医院MR室,山东 省费县人民医院MR室等单位。MR机为0.35T和1.5T。3、部分病例未经病理证实,诊断意见仅供 参考。4、不当或错误之处敬请指正。感谢光临会议。感谢医院临床各科 对MR室工作的支持。
