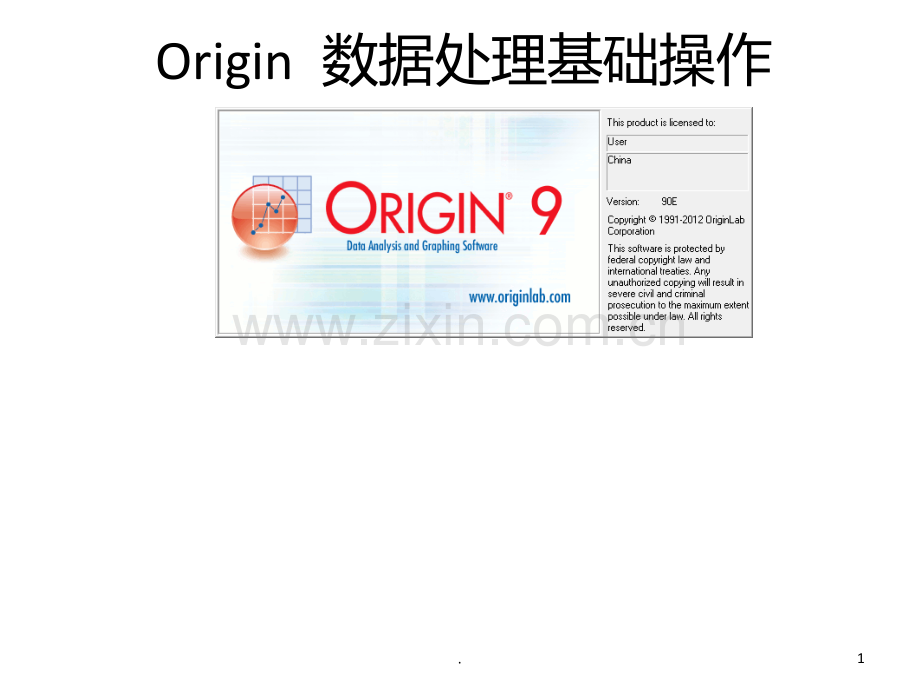

Origin 数据处理基础操作1.origin数据表科技作图数据分析界面操作数据导入图片导出图形绘制各类图层图形属性设置曲线拟合数学运算信号处理光谱分析统计分析图像处理结构体系2.Origin 9.0 的界面和操作基础3.Origin 9.0 的界面和操作基础4.Origin 9.0 的界面和操作基础5.Origin 9.0 的界面和操作基础Tools 工具栏打开方式：ViewToolbarsTools选择工具放大缩小工具屏幕读数显示数据数据选择画数据点文本工具箭头和线图形公式工具6.Origin 9.0 数据导入和图形输出x x和y y轴名称单位Comments:注释，可以命名图像名称。数据7.Origin 9.0 数据导入和图形输出数据输入工作表之后可以进行调整和修改a a 设置坐标轴；b b 数据计算；c c 增减列数。可在C列前方插入一列鼠标右键-Sort Column Ascending/Descending 进行数据的升序和降序排列。8.例Origin 9.0 数据导入和图形输出双击工作表列标签可对数据格式，列宽，列名称等进行修改。9.Origin 9.0 数据导入和图形输出文件以及图形的输出文件输出图形输出文件类型以及文献拓展名页面比率设置：Tools-options图形尺寸设置：Format-Page Properties直接复制图形：Edit -Copy Page10.设置图片类型、尺寸、dpi和压缩形式等操作。Origin 9.0 数据导入和图形输出11.Origin 9.0 数据导入和图形输出页面比率，可删除多余的空白区域图形尺寸12.图形的绘制二维绘制二维图形方法：a a 在数据表中选中数据，然后点击相应的图形工具；b b 先选定图形，打开绘图对话框，进行x,yx,y等数据的设定。13.图层标记图形页面框架移动图层调节图层大小图形的绘制图形结构体系14.图形的绘制图形设置：指在选定作图类型（Type）后，对数据点（Symbol），曲线（Line）、坐标轴（Axe）、图例（legend）、图层（Layer）以至于图形整体的设置，最终产生一个具体的、准确的和规范的图形。双击数据曲线，弹出Plot Detail（作图细节），可以对线点的颜色、形状和大小进行设置，当数据点密集时可以通过Drop Lines 忽略部分点的显示。15.图形的绘制坐标轴设置：这是达到图形“规范化”和实现各种特殊特殊需要的最核心要求。双击坐标轴，弹出X Axis（或Y Axis，Z Axis）对话框，可对坐标轴进行设置，包括：横纵坐标字体和大小、精确度、坐标轴刻度范围及其大小和朝向（是否显示）、网络线显示、省略部分区域和旋转一定角度等功能。16.图形的绘制图例设置：Format-Object Properties（或点击图例右键Properties）。不小心删除图例可以通过 Graph-New Legend 重新建立。文本设置：点击T快捷方式，填写所需内容。右键-Properties修改文本属性。另外其他符号可通过右键-Symbol Map进行添加，若有常用符号也可设置为快捷方式（选中符号 右键 Assign Shortcut 添加）l(1)l(1)和%(1)%(1)对应线形和符号17.图形的绘制绘制双Y Y轴方法：a a 在数据表中同时选中数据，然后点击双横纵坐标图形工具；b b 在单坐标图上通过加层的方法添加横坐标（或）纵坐标。18.图形的绘制修改图中曲线或者添加/删除曲线方法：a 双击图层图层标记1，选中所需数据进行修改。b Graph Plot Setup19.图形的绘制图层的添加：（1）Graph-Layer Management（图层管理器）打开对话框添加新的图层。然后通过Graph Plot Setup 命令或者通过Layer Contents 添加数据。包括如何插图层和图层的排布设置等。Link To：设置与坐标轴的连接方式；Size/Position：设置尺寸和位置对其等方式；另外：图层坐标之间的连接可以通过右键 Plot Details Link Axes Scales 实现。20.图形的绘制图层的添加：（2）如上面添加双坐标轴所述Graph New Layer（Axes）打开对话框添加新的坐标轴图层。还可以通过Graph New Layer（Axes）-Open Dialog 命令打开Graph Manipulation：lay add对话框制定图层类型。21.图形的绘制图层的添加：（3）在Graph工具栏中包含相应的添加图层按钮。（4）复制粘贴。将一个图层里面的数据线分离为单数据线的多个图层将一个页面的不同图层分离为单图层页面将所有页面的图层整合到一个页面22.图形的绘制柱状图、饼状图、棒状图等二维图形和上述绘图过程基本一致。23.图形的绘制三维图形：三维立体图形可以分为具有三维外观的二维图形，如三维柱图和三维饼图；另一种是具有三维空间数据，即必须有XYZ三维数据的图形，典型的如三维表面图。三维图形的建立，通常需要使用到Matrix矩阵数据，而该数据通常是从XYZ数据转换而来。24.图形的绘制三维数据转换25.Linear Fit 线性拟合Fit Linear with X Error去除Error点线性拟合Polynomial Fit 多项式拟合Multiple Linear Regression多元线性回归Nonlinear Curve Fit 非线性曲线拟合Exponential Fit 指数拟合Single Peak Fit 单峰拟合Sigmoidal Fit S拟合Multiple Peak Fit多峰值拟合Gaussion 拟合Lorentzian 拟合数据分析-曲线拟合26.数据分析-曲线拟合线性拟合27.数据分析-曲线拟合清除坏点指数拟合选定拟合区域28.指数拟合数据分析-曲线拟合29.数据分析-曲线拟合多峰拟合30.数据分析-曲线拟合31.数据分析-数学运算插值和外推趋势插值规范化/常态化微分和积分平均多条曲线简单计算32.规范化/常态化用于扣除参考数据数据分析-数学运算33.数据分析-信号处理平滑滤波短时傅里叶变换快速傅里叶变换卷积和解卷积相干性和相关性希尔伯特变换34.数据分析-信号处理平滑Adjacent-Averaging:设置加权平均Savitzky-Golay:设置多项式相数Percentile Filter:设置平滑曲线的垂直距离的百分点FFT Filter:设置平滑曲线的偏移百分点35.滤波数据分析-信号处理36.数据分析-光谱分析扣底37.数据分析-光谱分析建立基线显示页面扣除基线显示页面38.数据分析-光谱分析39.数据分析-光谱分析寻峰40.数据分析-统计分析相关系数统计列统计行统计离散频率统计频率统计正态检验二维统计分布图描述统计方差分析假设检验生存分析多变量分析功效和样本大小分析41.Image profiles：分析图形表面的轮廓图像处理42.图像处理图像调节43.图像处理图像转换将图片转化为数据，可以通过数据进行作图。例：plot-image-image plot调整图像和画布大小44.图像处理几何变换Flip：水平/垂直翻转；Rotate：按一定角度选准；Shear：裁剪图像；Resize：设置图像大小；AutoTrim：修整图像，根据图像四个边角的像素自动裁剪图像；Offset：设置图像位置的偏移量。算数变换45.Alpha Blend 以透明图像添加到原有图像上扣背景图像处理46.图像处理空间滤镜平均模糊操作：模糊粒度大小；高斯模糊操作：模糊半径；中间值模糊操作：模糊粒度大小；加入随机的噪音离子：覆盖率；寻找边缘：边缘检测的范围；锐化边缘：锐化程度；虚光蒙版：操作范围、边缘半径、平滑程度、色彩模式；可以导入自定义的滤镜算法。47.谢谢！48.
