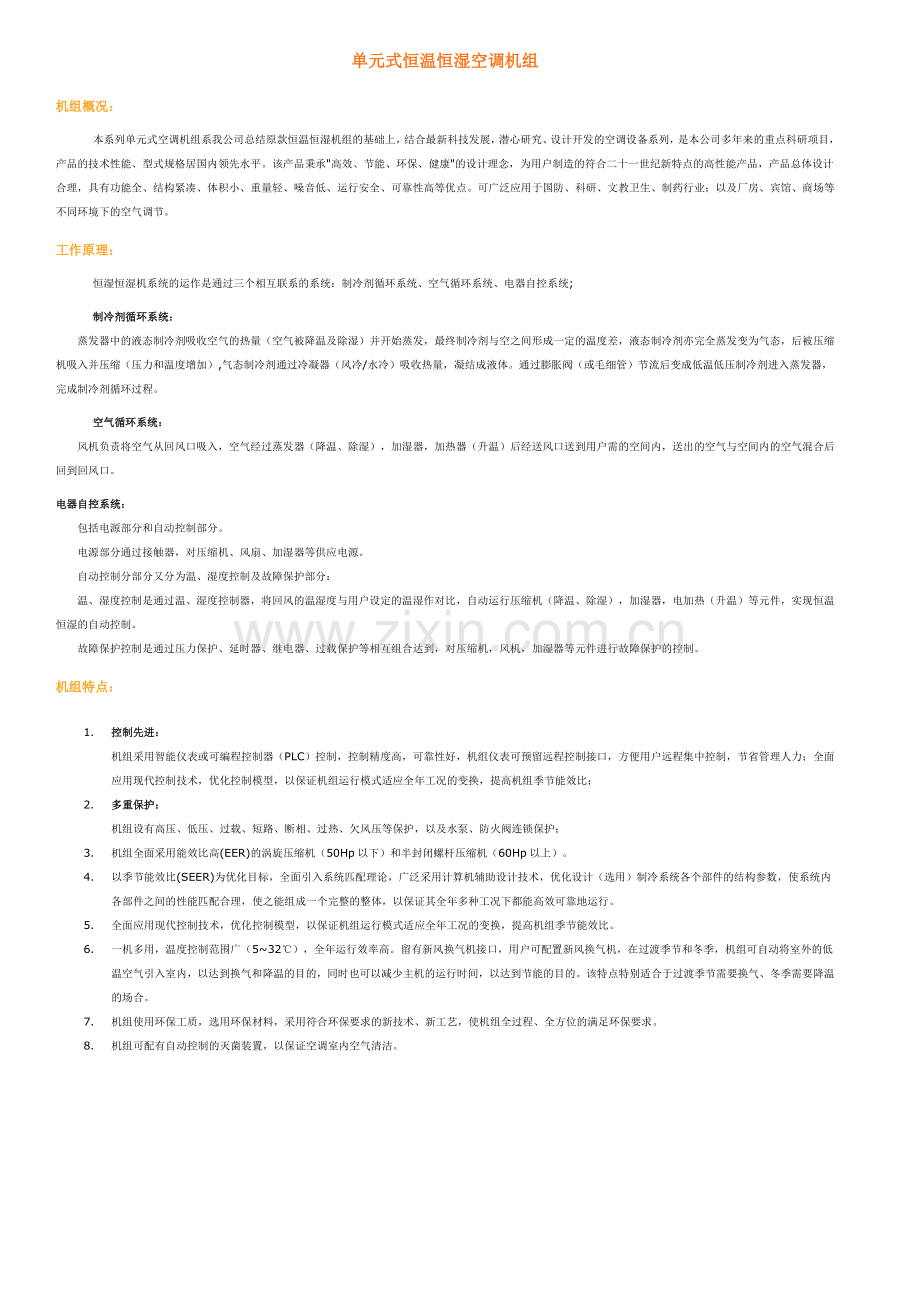

单元式恒温恒湿空调机组
机组概况：
本系列单元式空调机组系我公司总结原款恒温恒湿机组的基础上，结合最新科技发展，潜心研究、设计开发的空调设备系列，是本公司多年来的重点科研项目，产品的技术性能、型式规格居国内领先水平。该产品秉承"高效、节能、环保、健康"的设计理念，为用户制造的符合二十一世纪新特点的高性能产品，产品总体设计合理，具有功能全、结构紧凑、体积小、重量轻、噪音低、运行安全、可靠性高等优点。可广泛应用于国防、科研、文教卫生、制药行业；以及厂房、宾馆、商场等不同环境下的空气调节。
工作原理：
恒湿恒湿机系统的运作是通过三个相互联系的系统：制冷剂循环系统、空气循环系统、电器自控系统;
制冷剂循环系统：
　　蒸发器中的液态制冷剂吸收空气的热量（空气被降温及除湿）并开始蒸发，最终制冷剂与空之间形成一定的温度差，液态制冷剂亦完全蒸发变为气态，后被压缩机吸入并压缩（压力和温度增加）,气态制冷剂通过冷凝器（风冷/水冷）吸收热量，凝结成液体。通过膨胀阀（或毛细管）节流后变成低温低压制冷剂进入蒸发器，完成制冷剂循环过程。
空气循环系统：
　　风机负责将空气从回风口吸入，空气经过蒸发器（降温、除湿），加湿器，加热器（升温）后经送风口送到用户需的空间内，送出的空气与空间内的空气混合后回到回风口。
电器自控系统：
　　包括电源部分和自动控制部分。
　　电源部分通过接触器，对压缩机、风扇、加湿器等供应电源。
　　自动控制分部分又分为温、湿度控制及故障保护部分：
　　温、湿度控制是通过温、湿度控制器，将回风的温湿度与用户设定的温湿作对比，自动运行压缩机（降温、除湿），加湿器，电加热（升温）等元件，实现恒温恒湿的自动控制。
　　故障保护控制是通过压力保护、延时器、继电器、过载保护等相互组合达到，对压缩机，风机，加湿器等元件进行故障保护的控制。
机组特点：
1. 控制先进：
机组采用智能仪表或可编程控制器（PLC）控制，控制精度高，可靠性好，机组仪表可预留远程控制接口，方便用户远程集中控制，节省管理人力；全面应用现代控制技术，优化控制模型，以保证机组运行模式适应全年工况的变换，提高机组季节能效比；
2. 多重保护：
机组设有高压、低压、过载、短路、断相、过热、欠风压等保护，以及水泵、防火阀连锁保护；
3. 机组全面采用能效比高(EER)的涡旋压缩机（50Hp以下）和半封闭螺杆压缩机（60Hp以上）。
4. 以季节能效比(SEER)为优化目标，全面引入系统匹配理论，广泛采用计算机辅助设计技术，优化设计（选用）制冷系统各个部件的结构参数，使系统内各部件之间的性能匹配合理，使之能组成一个完整的整体，以保证其全年多种工况下都能高效可靠地运行。
5. 全面应用现代控制技术，优化控制模型，以保证机组运行模式适应全年工况的变换，提高机组季节能效比。
6. 一机多用，温度控制范围广（5~32℃），全年运行效率高。留有新风换气机接口，用户可配置新风换气机，在过渡季节和冬季，机组可自动将室外的低温空气引入室内，以达到换气和降温的目的，同时也可以减少主机的运行时间，以达到节能的目的。该特点特别适合于过渡季节需要换气、冬季需要降温的场合。
7. 机组使用环保工质，选用环保材料，采用符合环保要求的新技术、新工艺，使机组全过程、全方位的满足环保要求。
8. 机组可配有自动控制的灭菌装置，以保证空调室内空气清洁。

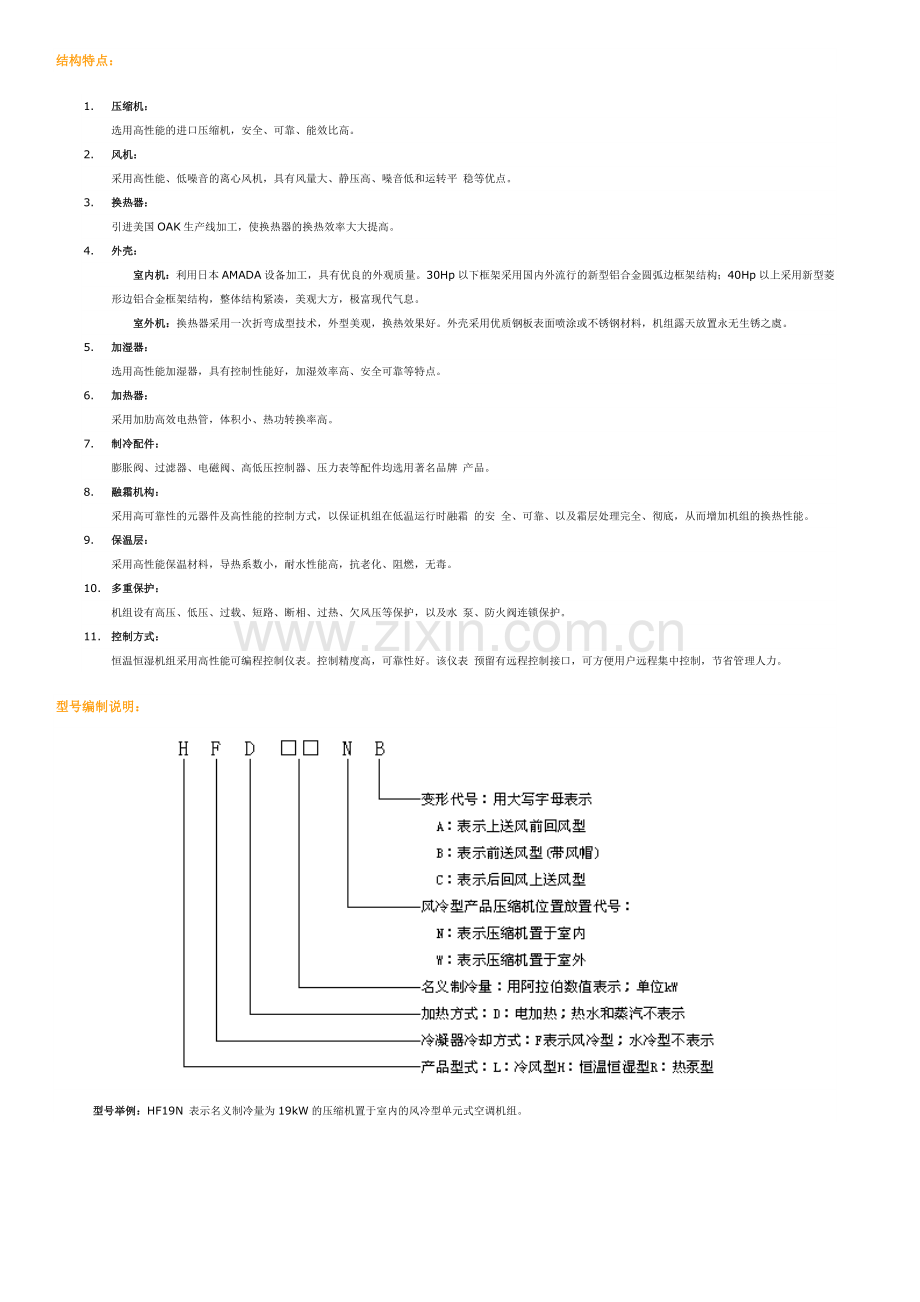

结构特点：
1. 压缩机：
选用高性能的进口压缩机，安全、可靠、能效比高。
2. 风机：
采用高性能、低噪音的离心风机，具有风量大、静压高、噪音低和运转平 稳等优点。
3. 换热器：
引进美国OAK生产线加工，使换热器的换热效率大大提高。
4. 外壳：
　　室内机：利用日本AMADA设备加工，具有优良的外观质量。30Hp以下框架采用国内外流行的新型铝合金圆弧边框架结构；40Hp以上采用新型菱形边铝合金框架结构，整体结构紧凑，美观大方，极富现代气息。
　　室外机：换热器采用一次折弯成型技术，外型美观，换热效果好。外壳采用优质钢板表面喷涂或不锈钢材料，机组露天放置永无生锈之虞。
5. 加湿器：
选用高性能加湿器，具有控制性能好，加湿效率高、安全可靠等特点。
6. 加热器：
采用加肋高效电热管，体积小、热功转换率高。
7. 制冷配件：
膨胀阀、过滤器、电磁阀、高低压控制器、压力表等配件均选用著名品牌 产品。
8. 融霜机构：
采用高可靠性的元器件及高性能的控制方式，以保证机组在低温运行时融霜 的安 全、可靠、以及霜层处理完全、彻底，从而增加机组的换热性能。
9. 保温层：
采用高性能保温材料，导热系数小，耐水性能高，抗老化、阻燃，无毒。
10. 多重保护：
机组设有高压、低压、过载、短路、断相、过热、欠风压等保护，以及水 泵、防火阀连锁保护。
11. 控制方式：
恒温恒湿机组采用高性能可编程控制仪表。控制精度高，可靠性好。该仪表 预留有远程控制接口，可方便用户远程集中控制，节省管理人力。
型号编制说明：

型号举例：HF19N 表示名义制冷量为19kW的压缩机置于室内的风冷型单元式空调机组。

H型恒温恒湿机组性能参数表：
型号
H15
H22
H30
H34
H45
H60
H70
H90
H115
制冷量
KW
15
22
30
34
45
60
70
90
115
风量
m3/h
3000
4500
6000
7000
8000
10000
13000
15000
20000
配电功率
KW
13.2
18.4
24.3
29.2
37.9
48.4
67.8
81.3
95.4
型号 项目
H135
H150
H175
H200
H225
H250
H275
H305
/
制冷量
KW
135
150
175
200
225
250
275
305
/
风量
m3/h
22000
24000
30000
34000
39000
46000
46000
50000
/
配电功率
KW
124.7
148.3
169.4
200.3
223.9
240
268.5
124.7
/
HF型恒温恒湿机组性能参数表：
型号
HF12N
HF19N
HF25N
HF31N
HF40N
HF51N
HF62N
HF78N
HF100N
HF12W
HF19W
HF25W
HF31W
HF40W
HF51W
HF62W
HF78W
HF100W
制冷量
KW
12.0
19.2
25.3
31.0
39.5
50.6
62.0
77.6
99.5
风量
m3/h
3000
4500
6000
7000
8000
10000
13000
15000
20000
配电功率
KW
13.7
18.9
25.1
30.3
39.0
49.9
70.0
83.5
98.4
型号
HF119N
HF135N
HF163N
HF175N
HF205N
HF213N
HF234N
HF255N
/
HF119W
HF135W
HF163W
/
制冷量
KW
119.2
133.5
161.7
172.0
202.4
212.5
233.8
254.3
/
风量
m3/h
22000
24000
30000
34000
39000
46000
46000
50000
/
配电功率
KW
130.5
155.5
179.6
21 3.5
237.1
253.2
281.7
130.5
/
L型、LD型冷(热)风机性能参数表：
型号
L16
L24
L32
L35
L49
L65
L78
L97
L125
LD16
LD24
LD32
LD35
LD49
LD65
LD78
LD97
LD125
制冷量
KW
16
24
32
35
49
65
78
97
125
风量
m3/h
3000
4500
6000
7000
8000
10000
13000
15000
20000
配电功率L
KW
4.2
6.4
9.3
11.2
13.2
17.7
22.4
26.9
38
配电功率LD
KW
10.2
15.4
21.3
26.2
34.2
44.7
58.4
71.9
86
型号
L150
L163
L190
L220
L248
L270
L300
L340
/
LD150
LD163
LD190
LD220
LD248
LD270
LD300
LD340

制冷量
KW
150
163
190
220
248
270
300
340
/
风量
m3/h
22000
24000
30000
34000
39000
46000
46000
50000
/
配电功率L
KW
45.5
49.3
56
64.5
69
80
88
103
/
配电功率LD
KW
105.5
115.3
131.6
152.7
169.8
193.4
209.5
238
/
LF型、LFD型冷(热)风机性能参数表：
型号
LF13N
LF20N
LF28N
LF32N
LF42N
LF55N
LF66N
LF84N
LF105N
LF13N
LF20N
LF28N
LF32N
LF42N
LF55N
LF66N
LF84N
LF105N
LFD13W
LFD20W
LFD28W
LFD32W
LFD42W
LFD55W
LFD66W
LFD84W
LFD105W
LFD13W
LFD20W
LFD28W
LFD32W
LFD42W
LFD55W
LFD66W
LFD84W
LFD105W
制冷量
KW
13
20
28
32
42
55
66
84
105
风量
m3/h
3000
4500
6000
7000
8000
10000
13000
15000
20000
配电功率L
KW
4.7
6.9
10.1
12.3
14.3
19.2
24.6
29.1
41.0
配电功率LD
KW
10.7
15.9
22.1
27.3
35.3
46.2
60.6
74.1
89
型号
LF128N
LF148N
LF170N
LF187N
LF210N
LF225N
LF250N
LF275N
/
LF128N
LF148N
LF170N
LFD128W
LFD148W
LFD170W
LFD187W
LFD210W
LFD225W
LFD250W
LFD275W
/
LFD128W
LFD148W
LFD170W
制冷量
KW
128
148
170
187
210
225
250
275
/
风量
m3/h
22000
24000
30000
34000
39000
46000
46000
50000
/
配电功率L
KW
49.9
55.1
63.2
74.7
82.2
93.2
101.2
116.2
/
配电功率LD
KW
109.9
121.1
138.8
162.9
183.0
206.6
222.7
251.2
/
RF型风冷热泵机组性能参数表：
型号
RF13W
RF20W
RF26W
RF32W
RF42W
RF55W
RF66W
RF84W
RF105W
制冷量
KW
13
20
28
32
42
55
66
84
105
风量
m3/h
3000
4500
6000
7000
8000
10000
13000
15000
20000
配电功率
KW
7.7
11.4
16.1
19.8
25.1
35.2
42.6
51.6
65.0
机组名义工况：
机组类型
室内侧
室外侧
备注
水冷式
风冷式
干球温度℃
湿球温度℃
进水温度℃
出水温度℃
干球温度℃
湿球温度℃

H
23
17
30
35
7
6
--
L、R
27
19
30
35
35
--
制冷工况
R
--
--
--
--
7
6
制热工况
