2023年一级建造师公路实务路基路面精编.doc

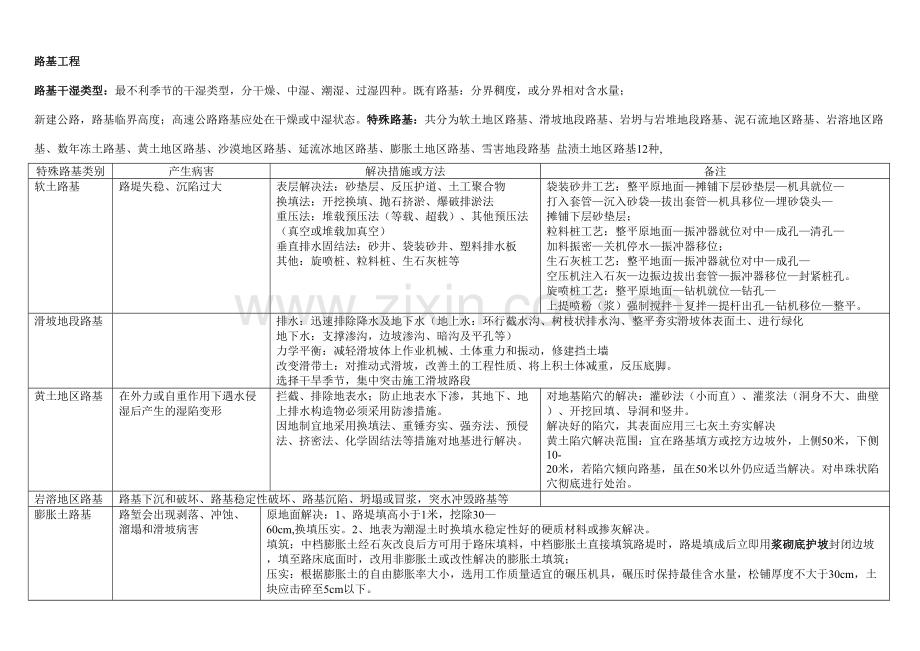

路基工程
路基干湿类型：最不利季节的干湿类型，分干燥、中湿、潮湿、过湿四种。既有路基：分界稠度，或分界相对含水量； 新建公路，路基临界高度；高速公路路基应处在干燥或中湿状态。特殊路基：共分为软土地区路基、滑坡地段路基、岩坍与岩堆地段路基、泥石流地区路基、岩溶地区路基、数年冻土路基、黄土地区路基、沙漠地区路基、延流冰地区路基、膨胀土地区路基、雪害地段路基 盐渍土地区路基12种,
特殊路基类别
产生病害
解决措施或方法
备注
软土路基
路堤失稳、沉陷过大
表层解决法：砂垫层、反压护道、土工聚合物
换填法：开挖换填、抛石挤淤、爆破排淤法
重压法：堆载预压法（等载、超载）、其他预压法（真空或堆载加真空）
垂直排水固结法：砂井、袋装砂井、塑料排水板
其他：旋喷桩、粒料桩、生石灰桩等
袋装砂井工艺：整平原地面—摊铺下层砂垫层—机具就位—打入套管—沉入砂袋—拔出套管—机具移位—埋砂袋头—摊铺下层砂垫层；
粒料桩工艺：整平原地面—振冲器就位对中—成孔—清孔—加料振密—关机停水—振冲器移位；
生石灰桩工艺：整平地面—振冲器就位对中—成孔—空压机注入石灰—边振边拔出套管—振冲器移位—封紧桩孔。
旋喷桩工艺：整平原地面—钻机就位—钻孔—上提喷粉（浆）强制搅拌—复拌—提杆出孔—钻机移位—整平。
滑坡地段路基

排水：迅速排除降水及地下水（地上水：环行截水沟、树枝状排水沟、整平夯实滑坡体表面土、进行绿化
地下水：支撑渗沟，边坡渗沟、暗沟及平孔等）
力学平衡：减轻滑坡体上作业机械、土体重力和振动，修建挡土墙
改变滑带土：对推动式滑坡，改善土的工程性质、将上积土体减重，反压底脚。
选择干旱季节，集中突击施工滑坡路段
黄土地区路基
在外力或自重作用下遇水侵湿后产生的湿陷变形
拦截、排除地表水；防止地表水下渗，其地下、地上排水构造物必须采用防渗措施。
因地制宜地采用换填法、重锤夯实、强夯法、预侵法、挤密法、化学固结法等措施对地基进行解决。
对地基陷穴的解决：灌砂法（小而直）、灌浆法（洞身不大、曲壁）、开挖回填、导洞和竖井。
解决好的陷穴，其表面应用三七灰土夯实解决
黄土陷穴解决范围：宜在路基填方或挖方边坡外，上侧50米，下侧10-20米，若陷穴倾向路基，虽在50米以外仍应适当解决。对串珠状陷穴彻底进行处治。
岩溶地区路基
路基下沉和破坏、路基稳定性破坏、路基沉陷、坍塌或冒浆，突水冲毁路基等

膨胀土路基
路堑会出现剥落、冲蚀、溜塌和滑坡病害
原地面解决：1、路堤填高小于1米，挖除30—60cm,换填压实。2、地表为潮湿土时换填水稳定性好的硬质材料或掺灰解决。
填筑：中档膨胀土经石灰改良后方可用于路床填料，中档膨胀土直接填筑路堤时，路堤填成后立即用浆砌底护坡封闭边坡，填至路床底面时，改用非膨胀土或改性解决的膨胀土填筑；
压实：根据膨胀土的自由膨胀率大小，选用工作质量适宜的碾压机具，碾压时保持最佳含水量，松铺厚度不大于30cm，土块应击碎至5cm以下。

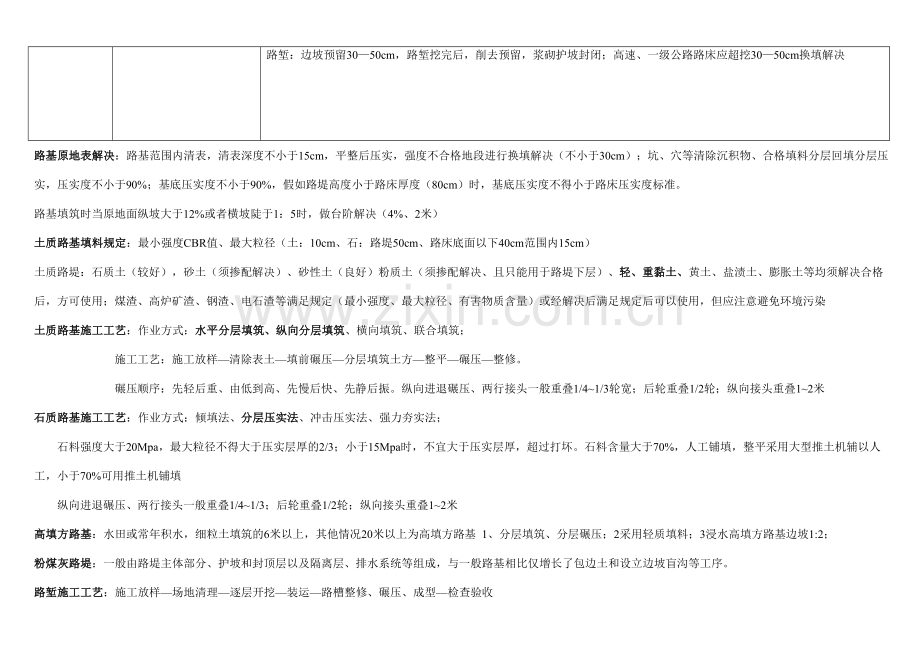

路堑：边坡预留30—50cm，路堑挖完后，削去预留，浆砌护坡封闭；高速、一级公路路床应超挖30—50cm换填解决
路基原地表解决：路基范围内清表，清表深度不小于15cm，平整后压实，强度不合格地段进行换填解决（不小于30cm）；坑、穴等清除沉积物、合格填料分层回填分层压实，压实度不小于90%；基底压实度不小于90%，假如路堤高度小于路床厚度（80cm）时，基底压实度不得小于路床压实度标准。
路基填筑时当原地面纵坡大于12%或者横坡陡于1：5时，做台阶解决（4%、2米）
土质路基填料规定：最小强度CBR值、最大粒径（土：10cm、石：路堤50cm、路床底面以下40cm范围内15cm）
土质路堤：石质土（较好），砂土（须掺配解决）、砂性土（良好）粉质土（须掺配解决、且只能用于路堤下层）、轻、重黏土、黄土、盐渍土、膨胀土等均须解决合格后，方可使用；煤渣、高炉矿渣、钢渣、电石渣等满足规定（最小强度、最大粒径、有害物质含量）或经解决后满足规定后可以使用，但应注意避免环境污染
土质路基施工工艺：作业方式：水平分层填筑、纵向分层填筑、横向填筑、联合填筑；
施工工艺：施工放样—清除表土—填前碾压—分层填筑土方—整平—碾压—整修。
碾压顺序：先轻后重、由低到高、先慢后快、先静后振。纵向进退碾压、两行接头一般重叠1/4~1/3轮宽；后轮重叠1/2轮；纵向接头重叠1~2米
石质路基施工工艺：作业方式：倾填法、分层压实法、冲击压实法、强力夯实法；
石料强度大于20Mpa，最大粒径不得大于压实层厚的2/3；小于15Mpa时，不宜大于压实层厚，超过打坏。石料含量大于70%，人工铺填，整平采用大型推土机辅以人工，小于70%可用推土机铺填
纵向进退碾压、两行接头一般重叠1/4~1/3；后轮重叠1/2轮；纵向接头重叠1~2米
高填方路基：水田或常年积水，细粒土填筑的6米以上，其他情况20米以上为高填方路基 1、分层填筑、分层碾压；2采用轻质填料；3浸水高填方路基边坡1:2；
粉煤灰路堤：一般由路堤主体部分、护坡和封顶层以及隔离层、排水系统等组成，与一般路基相比仅增长了包边土和设立边坡盲沟等工序。
路堑施工工艺：施工放样—场地清理—逐层开挖—装运—路槽整修、碾压、成型—检查验收
作业方法：横向挖掘法（浅、短路堑）:分单层、多层横向全宽挖掘法；纵向挖掘法（长、深路堑）：分层、通道、分段纵挖法；混合式挖掘法（长深）
推土机推土：下坡推土法、槽形推土法、并列推土法、接力推土法和波浪式推土法；挖掘机：正铲工作面的高度一般不应小于1.5米
石质路堑开挖方式：钻爆开挖、直接应用机械开挖、静态破碎法。施工工艺：施工放样、拟定爆破方案、修便道、清表、布置炮眼、实行爆破、清运、开挖至设计高程，及时开挖边沟、排水沟、截水沟等
石质路堑施工的基本规定：1、保证质量和安全；2符合工期和开挖强度规定；3利于维护岩体完整和边坡稳定；4充足发挥机械能力；5尽量减少辅助工程量
雨季施工路段选择：丘陵和山岭地区的砂类土、碎砾石与岩石路段和路堑的弃方地段；重粘土、膨胀土及盐渍土不宜在雨季施工，平原地区排水困难，不宜安排雨季施工
雨季填方路基施工规定：1、便道晴雨畅通；2施工场地布置在高处；3修建临时排水设施；4备足材料物资；5、控制车辆通行、6选用透水性良好的材料、7当天填筑当天或雨前压实8、分层填筑分层压实，设立2-4%的横坡、9取土坑距填方坡脚不宜小于3米，取土坑深度不宜大于1米。
挖方路基施工规定：1、施工前开挖截水沟；2边坡预留30cm，雨期后修整到设计线；3以挖作填的随挖随运随填、4土质路堑挖至设计标高以上30~50cm时停止开挖，两侧做排水沟；5每挖一层均应设立排水纵横坡；6炮眼应尽量水平设立。
适宜冬季施工的项目：1、泥沼等不良地质地段的开挖换填；2、含水量高的路堑开挖；3、河滩地段开挖修建防护工程、4岩石地段路堑或半填半挖地段。
冬季路基填筑施工规定：1、选用未冻结的透水性良好的材料；2、按横断面全宽平填，松铺厚度较正常施工减少20~30%；3、当天填筑当天压实；4当路堤高距路床底面1米时，应碾压密实后停止填筑；5、填挖交界处，填土低于1米的路堤都不应在冬季填筑；6冬季施工取土坑应远离填方坡脚；7按规定超填并压实
冬季路堑施工：1、连续施工；2、挖方边坡预留厚度30cm；3:、路堑挖至路床面以上1米时，做好临时排水沟后，停止施工，做好覆盖工作；4、从上而下、先阳后阴；5、弃方应远离路堑边坡坡顶
路基加宽施工：1、选用优质填料，加宽段压实度提高1~2%；2、控制好填料的松铺厚度；4边坡坡面清除杂物，挖台阶解决；3低填路堤：对地基换填与加固，尽量运用原状土，铺设土工布或格栅，以加强路基整体性；4高路堤：对地基采用粉喷桩、砂桩、塑料排水板，碎石桩等方法进行解决，填筑轻质填料；5填筑前进行稳定性验算，加强观测，采用有效措施，防止路基失稳；6、新旧路基衔接措施：清除路肩边坡杂物、将旧路肩翻晒或掺灰解决重新压实、改善台阶开挖方案，从硬路肩开始下挖台阶；
新填路基填土提高和改善填料的措施：1、轻质填料；2砂砾石填料；3冲击补强。
路基防护与支档 坡面防护：1、植物防护：重要是种草、铺草皮、植物；2、骨架植物防护：浆砌片石（混凝土）骨架植草、水泥混凝土空心块护坡、锚杆混凝土框架植草；3圬工防护：重要是喷浆和喷射混凝土防护，干（浆）砌片石防护，护面墙等4、土工织物防护：挂网式坡面防护、土工织物复合植被防护。
沿河路基防护：1、直接防护：植物、抛石、石笼、侵水挡土墙；2、间接防护：护坝、丁坝、顺坝、改移河道等
湿弱地基加固：碾压密实、排水固结、挤密、化学加固、换填土
边坡支档：1、路基边坡支档：护肩墙、护坡、护面墙、护脚墙、挡土墙；2、堤岸支档：驳岸、浸水墙、石笼、抛石、护坡、支垛护脚等
重力挡土墙的分类：仰斜、俯斜、垂直、凸折线式，衡重式。
重力挡土墙施工规定：1、错缝砌筑、基坑及时回填、完毕顶面排水及防渗设施；2、伸缩缝、沉降缝、防水材料按设计规定施工；3砌筑过程中设立泄水孔，保证排水畅通；4、墙身强度达成75%时，方可回填解决，靠近墙背位置不得用重型压路机。
加筋挡土墙组成：填料、在填料中布置的拉筋，墙面板，是柔性结构，很好的抗震结构物。
加筋挡土墙施工工艺：基坑开挖、地基解决、排水设施、基础浇筑、构件预制安装，筋带铺设、填料填筑压实，墙顶封闭等，其中构件预制安装，筋带铺设、填料填筑压实等工序可以交叉进行。
锚杆挡土墙：合用于缺少石料的地区和挖基困难的地段，一般用于石质路堑路段，分柱板式和壁板式，重要施工工序：基础开挖、基础浇筑、锚杆制作、钻孔、锚杆安放与注浆锚固，肋柱和挡土板预制，肋柱安装，挡土板安装、墙后填料填筑与压实。
路基地下排水设施：1、排水沟、暗沟:排水沟兼排地表水，沟壁外侧设反滤层、沿沟槽每10~15米或软硬分界处设伸缩缝或沉降缝；2渗沟：分填石、管式、洞式渗沟，均设排水层、反滤层和封闭层；3、渗井：本地表水或浅层地下水无法排除时，可设渗井；4、检查井：每隔30~50米或平面转折和坡度由陡变缓处
路基地面排水系统：边沟、截水沟、跌水与急流槽、拦水缘石、蒸发池；跌水与急流槽的施工规定：1、必须采用浆砌圬工结构；2、分段砌筑，每段10米以下，接缝用防水材料密实；3、纵坡不宜陡于1：1.5，与天然坡度相适应，分坡度时上陡下缓；4、衔接圆顺。蒸发池施工规定：蒸发池与路基坡脚保持一定的距离（5~10米）、容量不宜过大（200~300m3）；池底做成两侧向中间倾斜的0.5%横坡、保护环境，防止沼泽化
爆破技术：钢钎炮：直径小于70mm，深度小于5米；合用于：地形艰险、爆破量较少；重要特点：改造地形，靠人工清除，工效低。深孔爆破：直径大于75mm，深度在5米以上；特点：需大型潜孔凿岩机或穿孔机，全面机械化、劳动生产率高；药壶炮：深2.5至3.0米底部成葫芦形，重要用于：露天爆破、岩石XI级以下不含水阶梯高度10~20米，自然坡度70度；特点：最省工、省药；猫洞炮：直径0.2~0.5米，洞穴成水平或略有倾斜，深度小于5米；使用条件：岩石IX级以下阶梯高度大于2倍的眼深；常用爆破方法：光面爆破、预裂爆破、微差爆破、定向爆破、洞室爆破
特殊路基解决：
类别
方法
使用条件或采用的材料
作用
施工工艺及规定
表层解决法
砂垫层
路堤高度小于2倍的极限高度，软土层较薄
浅层水平排水
工期规定不严、需放慢填筑速度
反压护道
路堤高度不大于1.5~2倍的极限高度

与路堤同时施工，工艺与路堤相同
土工聚合物
土工布、土工格栅
设于路堤底部，软土表面，作用：排水、隔离、应力分散、加筋补强
换填法
（一般合用于地表下0.5~3米之间的软土处治）
开挖换填法
对软基较浅（1~2米）泥沼地特别有效
1、开挖，软土在路基坡脚范围内所有清除；开挖过程中解决渗水和雨水问题。
2、基底换填
3、填筑与压实,振动压路机 或12~15t静力压路机，分层厚度不宜小
抛石挤於
常年积水、排水困难、软土成流动状态，厚度较薄、表面无硬壳，片石能沉底的泥沼或厚度为3~4米的软土

抛投顺序：1、路堤中部，向前再渐次向两侧扩展；2、单面坡时，由高处向低处。
片石露出水面后用重型压路机反复碾压，在其上设反滤层，最后填土。
爆破排於
淤泥层较厚、稠度大；路堤较高、工期紧，路段内没有桥涵构造物等

重压法
堆载预压法
工期规定不严
分等载和超载

真空预压法
含水量高、空隙比大、强度低、渗水系数和固结系数均较小的黏土

真空预压加堆载预压法

垂直排水固结法
砂井

袋装砂井

袋装砂井工艺：整平原地面—摊铺下层砂垫层—机具就位—打入套管—沉入砂袋—拔出套管—机具移位—埋砂袋头—摊铺上层砂垫层；
塑料排水板

塑料排水板工艺：整平原地面—摊铺下层砂垫层—机具就位—塑料排水板穿靴—打入套管—拔出套管—割断塑料排水板—机具移位—摊铺上层砂垫层；
其他软基解决
旋喷桩
水泥、生石灰、粉煤灰等

旋喷桩工艺：整平原地面—钻机就位—钻孔—上提喷粉（浆）强制搅拌—复拌—提杆出孔—钻机移位—整平。
粒料桩
砂、碎石、砂砾、废渣等（粒径宜为20~50mm，含泥量不应大于10%）

整平原地面，振冲器就位对中、成孔、清孔、加料振密、关机停水、振冲器移位，原地面清理。
生石灰桩
生石灰

整平原地面，振冲器就位对中、成孔、空气压缩机注入生石灰、边振边拔出套管、振冲器移位，封紧生石灰桩孔。
