塑料检查井的应用与与施工
总工办：徐善国

检查井是用于雨污水排放管道的附属构筑物，是便于定期检查和疏通管道，防止管道堵塞的必要设施。
传统砖砌检查井的施工方法是用砖块砌筑井体，然后将管道插入井体并用水泥砂浆填补井管接口处。该工艺落后，施工效率低，连接效果差会导致严重渗漏、泄漏，并违背了标准化原则。
一、塑料检查井的适用范围
1、建筑小区（居住区、公共建筑区、厂区等）范围内埋地塑料排水管道外径不大于800mm、埋设深度不大于6m、不下井操作的塑料排水检查井工程的设计、施工和维护保养。
2、一般土质、软土土质、季节性冻土土质和湿陷性黄土土质条件下的塑料排水检查井施工。

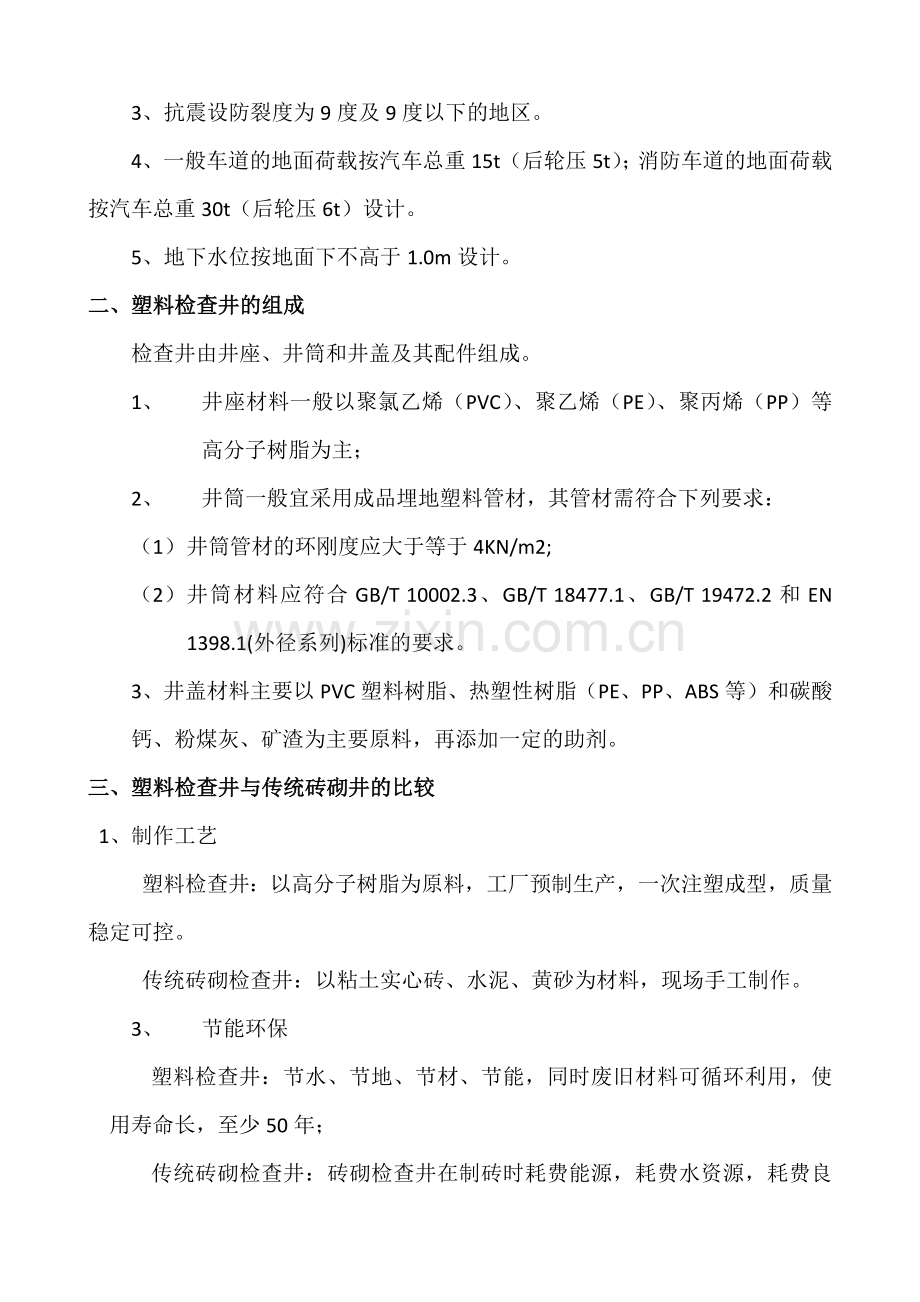

3、抗震设防裂度为9度及9度以下的地区。
4、一般车道的地面荷载按汽车总重15t（后轮压5t）；消防车道的地面荷载按汽车总重30t（后轮压6t）设计。
5、地下水位按地面下不高于1.0m设计。
二、塑料检查井的组成
检查井由井座、井筒和井盖及其配件组成。
1、 井座材料一般以聚氯乙烯（PVC）、聚乙烯（PE）、聚丙烯（PP）等高分子树脂为主；
2、 井筒一般宜采用成品埋地塑料管材，其管材需符合下列要求：
（1） 井筒管材的环刚度应大于等于4KN/m2;
（2） 井筒材料应符合GB/T 10002.3、GB/T 18477.1、GB/T 19472.2和EN 1398.1(外径系列)标准的要求。
3、井盖材料主要以PVC塑料树脂、热塑性树脂（PE、PP、ABS等）和碳酸钙、粉煤灰、矿渣为主要原料，再添加一定的助剂。
三、塑料检查井与传统砖砌井的比较
1、制作工艺
塑料检查井：以高分子树脂为原料，工厂预制生产，一次注塑成型，质量稳定可控。
传统砖砌检查井：以粘土实心砖、水泥、黄砂为材料，现场手工制作。
3、 节能环保
塑料检查井：节水、节地、节材、节能，同时废旧材料可循环利用，使用寿命长，至少50年；
传统砖砌检查井：砖砌检查井在制砖时耗费能源，耗费水资源，耗费良田，同时污染环境。
4、 工程性能
（1） 施工条件
塑料检查井：不受任何气候、环境影响，在没有冬季的非洲地区，更适合采用，可全天施工。
砖砌检查井：受气候影响比较大，在下雨、高温和严寒气候都不宜施工。
（2） 施工速度（以2人为标准）
塑料检查井：可以完成20个/天的检查井施工。
砖砌检查井：可以完成1座/天的检查井施工。
（3） 安全性
塑料检查井：塑料检查井的疏通方式采用专用的清通工具，安全性能好，无需下井疏通，避免作业人员沼气中毒。不下井操作，塑料检查井井筒为管材，不存在砖砌检查井砌体砌筑时下井粉刷操作工序。
砖砌检查井：需下井疏通，每年都有因作业人员下井疏通引起沼气中毒事故，安全性能差。
（4） 材料性能和密封性
塑料检查井：塑料检查井采用高分子材料，具有耐腐蚀性，连接时采用柔性承插连接，这种连接安装时采用弹性密封圈，密封性能好，能适应一定程度的沉降，具有抗沉降能力，避免渗漏，可防止污水因渗漏二次污染地下水。
砖砌检查井：这种检查井对酸碱的耐腐蚀性较差，检查井和管道连接采用刚性连接，刚性连接抗沉降能力差，当发生沉降时易造成管道与检查井之间出现缝隙，从而造成渗漏，造成污水二次污染地下水。
（5） 排水能力和维护清通
塑料检查井：塑料检查井排污能力是砖砌井的2倍，可减小设计通经，由于排污能力较强，所以在维护清理时比较简单方便。
砖砌检查井：由于砖砌井检查井采用水泥砂浆抹灰，其阻力较大，不利于排水，在维护清理时，通常要清理杂砖杂物，需不定期维护清通，清通复杂。
（6） 需要的作业面
塑料检查井：由于塑料检查井排管比较紧凑，在塑料检查井施工时，无需大面积开挖，占地面积小，节省开挖费用。
砖砌检查井：通常施工时需要大面积开挖，以方便砌筑，施工操作面大，不利于狭小空间的施工。
5、 经济性能
按照10个检查井计算：
名称
内容
塑料检查井
传统的砖砌检查井
说明
人工数
2人
2人
做10个井可至少节省19个人工
耗时数
0.5天
10天
做10个井可至少节省9天
直接材料费
低
高
井越深，塑料井性价比越明显
人工费用（120元/天）
120元
2400元
人工费多出2280元
综合使用成本
低
高
节约大量的人工和时间
四、塑料检查井的施工安装
1、塑料检查井的连接方式
井座与井筒和埋地管道的连接，均采用橡胶圈柔性连接，以适应地面沉降。
2、开挖井坑与铺设基础
（1）井坑开挖应与管沟同时开挖，开挖时井座主管线应与管沟中管道在同一轴线。
（2）井坑边坡应与管沟边坡一致。
（3）井坑底开挖净尺寸不应小于《建筑小区塑料排水检查井应用技术规程》（CECS227:2007）表中7.2.1的规定。

（4）有沉泥室雨水检查井井坑应根据选用的规格局部开挖沉泥室深度。
（5）井坑开挖应根据选用的规格，考虑井座主管线偏置因素，偏置端的坑壁应与管端平齐。
（6）检查井基础应根据当地地质勘察资料和回填土下曳力经计算确定，当无资料时，可按照《建筑小区塑料排水检查井应用技术规程》（CECS227:2007）图7.2.2执行。

3、检查井接管安装
（1）检查井井座与管道连接安装顺序应先从接户管上游段起始安装，按照井-管-井顺序安装，逐渐向下游支管延伸。
（2）井座接头与管道连接施工方法应与同类型接头的管道连接施工方法一致。
（3）井座与汇入管、排水管连接需要变径，采用异径接头时，当汇入管管径小于井座接口管径时，应管顶平接；井座出管接口大于下游管道时，管道连接应管内底平接。
（4）马鞍接头的安装，应根据井筒尺寸和连接管道的直径采用专用工具在井壁上开孔，孔洞周围边缘应平整，安装马鞍接头不得倒坡。
（5）在地下水位较高或雨季施工期间，在管道（含检查井）安装完成（但尚未进行灌水试验）时，应采取防止井体上浮的技术措施。
4、检查井井筒的安装
（1）井筒的长度应为井座连接井筒的承口底部至设计地面的高度减去井筒顶至地面的距离。当地面或路面标高难以精确确定时，井筒长度可适当预留余量。
（2）井筒插入井座应保持垂直，井筒插入时，不得使用重锤敲打，应采用专用的收紧工具。
（3）井筒安装后，上口应做临时封堵。
5、检查井井盖的安装
（1）井筒安装前精确测量井筒长度，按照《建筑小区塑料排水检查井应用技术规程》（CECS227:2007）表7.6.1切割井筒多余部分。

（2）安装井盖应安装检查井的输送介质确定，污水井盖与雨水井盖不得混淆。
（3）有防护盖座的污水检查井的井筒上还应安装内盖。
（4）需要使用防护井盖时，防护井盖基础的做法参见
6、井坑回填
（1）井坑回填应在管道和检查井等验收合格后与管道沟槽的回填同时进行。
（2）回填土不得采用淤泥、垃圾和冻土等，并且不得掺杂石块、砖及其他带有棱角的硬块物质。
（3）回填土应分层夯实，对称回填，回填中不得造成井筒位移或倾斜。
7、闭水试验
（1）闭水试验应在管道、检查井安装验收合格后进行。
（2）闭水试验应在检查井未接管道或无需测试管道的接口均进行封闭后进行。
（3）闭水试验的试验水头应按埋地塑料管道工程的闭水试验方法进行。
1）闭水试验应在管道、检查井安装检验合格后进行；
2）闭水试验应在检查井未接管道或无需测试管道的接口均进行封闭后进行；
3）闭水试验的试验水头应按埋地塑料管道工程的闭水试验方法执行。
五、塑料检查井的清通与维护（见图1）
1、管道疏通易采用专业疏通机械实施水力清通。
2、雨水检查井内淤泥、砂的轻掏，宜采用机械吸泥工具实施清理，如采用人工清理时，应采用专用清掏工具。
3、检查管道淤泥情况，应采用检查镜目测，不得下井探测。

图1
