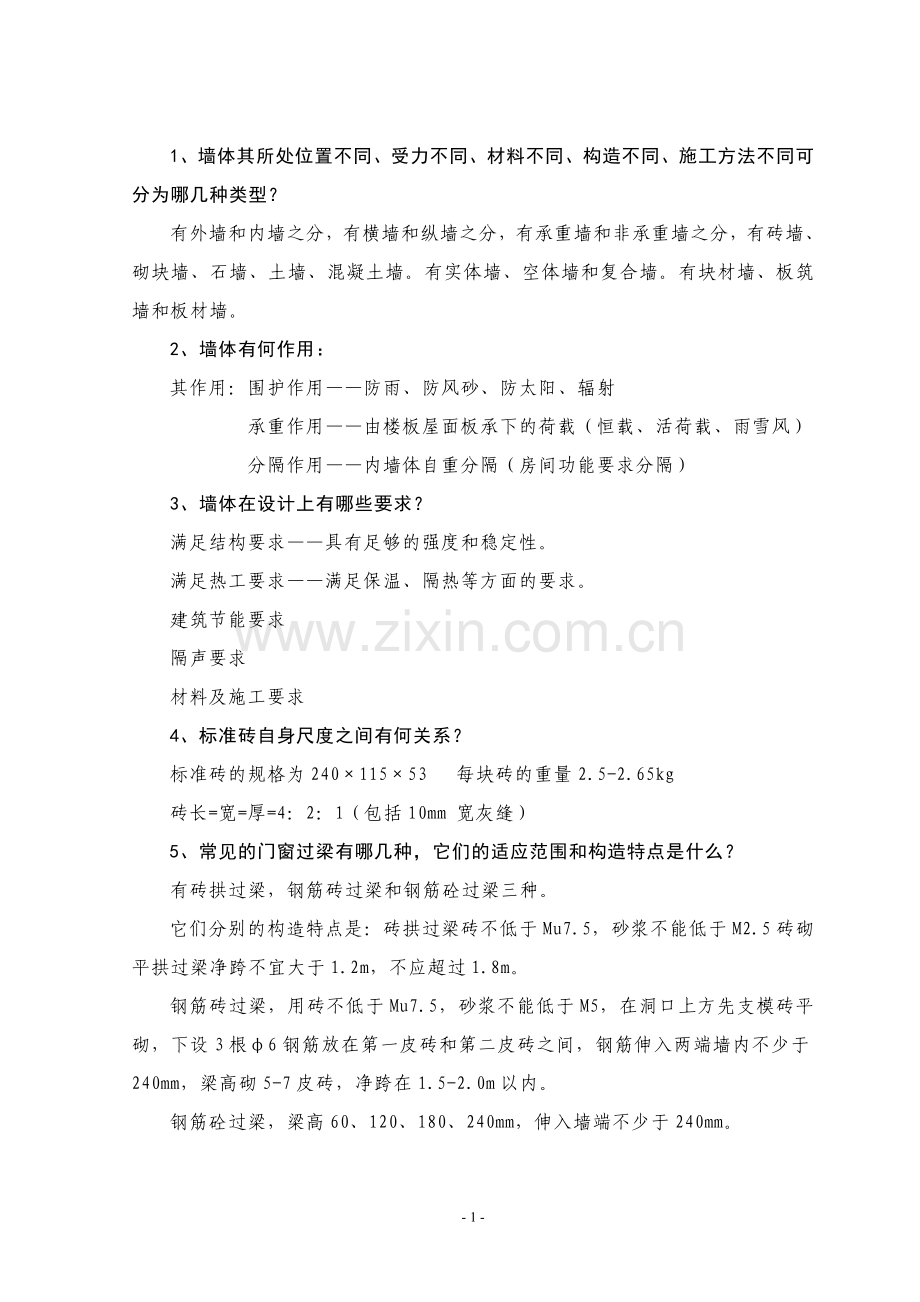

施工图100问.doc

1、墙体其所处位置不同、受力不同、材料不同、构造不同、施工方法不同可分为哪几种类型？
有外墙和内墙之分，有横墙和纵墙之分，有承重墙和非承重墙之分，有砖墙、砌块墙、石墙、土墙、混凝土墙。有实体墙、空体墙和复合墙。有块材墙、板筑墙和板材墙。
2、墙体有何作用：
其作用：围护作用——防雨、防风砂、防太阳、辐射
承重作用——由楼板屋面板承下的荷载（恒载、活荷载、雨雪风）
分隔作用——内墙体自重分隔（房间功能要求分隔）
3、墙体在设计上有哪些要求？
满足结构要求——具有足够的强度和稳定性。
满足热工要求——满足保温、隔热等方面的要求。
建筑节能要求
隔声要求
材料及施工要求
4、标准砖自身尺度之间有何关系？
标准砖的规格为240×115×53 每块砖的重量2.5-2.65kg
砖长=宽=厚=4：2：1（包括10mm 宽灰缝）
5、常见的门窗过梁有哪几种，它们的适应范围和构造特点是什么？
有砖拱过梁，钢筋砖过梁和钢筋砼过梁三种。
它们分别的构造特点是：砖拱过梁砖不低于Mu7.5，砂浆不能低于M2.5砖砌平拱过梁净跨不宜大于1.2m，不应超过1.8m。
钢筋砖过梁，用砖不低于Mu7.5，砂浆不能低于M5，在洞口上方先支模砖平砌，下设3根φ6钢筋放在第一皮砖和第二皮砖之间，钢筋伸入两端墙内不少于240mm，梁高砌5-7皮砖，净跨在1.5-2.0m以内。
钢筋砼过梁，梁高60、120、180、240mm，伸入墙端不少于240mm。

6、常见的砖墙组砌方式有哪些？
实砌砖墙、空斗墙（一眠一斗、一眠二斗、一眠三斗）
7、在设计中，窗台构造详图注意哪些问题？一般采用什么材料？并画出详图。
窗台是窗洞口下部靠窗外一侧设置的泄水构件，一般采用砖悬挑60mm，窗台表面采用1:3水泥砂浆面层，并做出大于20%坡度，排水以防止雨水渗透到室内。
8、勒脚的处理方法有哪几种，试说出各自的构造特点？并画出构造详图？
是基础以上至室内的地面以下的这段墙体。
一般采用勒脚表面抹灰，20厚1:3水泥砂浆，1:2水泥白石子浆水刷石或斩假石抹面。
勒脚贴面：可采用天然石材或人工石材，如化岗石、水磨石板等。
勒脚采用石材，如条石等。
9、在建筑设计中什么情况设垂直防潮层，及构造要求是什么？
当室内外地面高差较大，或没有地下室时，应在墙身内设置高低两道水平防潮层，并在靠土壤一侧设垂直防潮层，其构造要求：①防水砂浆20厚防潮层（采用1:2水泥砂浆加3%防水剂）②细石砼防潮层60厚，内配φ6钢筋③油毡防潮层，先抹20mm厚水泥砂浆找平层，上铺一毡二油，其位置设在标高-0.06处。
10、墙身水平防潮层有哪几种做法，各有何特点？一般设在什么位置？
墙身水平防潮层的构造做法一般有三种：①防水砂浆防潮层，采用1:2水泥砂浆加3%-5%防水剂，厚度为20-25mm ；②细石砼防潮层：采用60mm厚的细砼带，内配3φ6钢筋；③油毡防潮层，先抹20mm厚水泥砂浆找平层，上铺一毡二油，其位置设在标高-0.06处。
11、什么叫变形缝？伸缩缝、沉降缝、抗震缝，各有何特点？在设计上有什么要求？
建筑物由于温度变化，地基不均匀沉降，以及地震等因素的影响，使结构内部产生附加应力和变形，易使建筑物破坏，产生裂缝甚至倒塌，为保护建筑物有足够的变形宽度而不使建筑物破损，预先在变形缝敏感的部位将结构断开分割而预留的缝称为变形缝。
伸缩缝是在长度或宽度较大的建筑物中，为避免由于温度变化引起材料的热胀冷缩导致构件开裂，而沿建筑物的竖向将基础以上部分全部断开的垂直缝隙，一般按规范设置的宽度20-30mm，最大缝宽50-75mm。
沉降缝：在同一幢建筑中，由于其高度、荷载、结构及地基承载力不同，致使建筑物各部分沉降不均匀，墙体拉裂，从建筑物基础致屋顶全部断开，一般缝宽30-70mm。
防震缝：是为防止建筑物的各部分在地震时和互撞击造成变形和破坏而设置的垂直缝。①建筑平面体型复杂；②建筑物立面变差超过6m；③建筑物比连部分结构刚度，重量和差悬殊处。
12、什么叫圈梁？在建筑设计中有何作用？
圈梁是沿建筑物外墙四周及部分内墙设置在同标高处连续闭合交圈的梁。起着墙体配筋的作用，可提高建筑物的空间刚度及整体性，增加墙体的稳定性，减少地基不均匀沉降而引起的墙身开裂。
13、什么是构造柱？在建筑中有何作用？以及构造要求？
构造柱一般在建筑物的四角，内外墙的交接处，楼梯间、电梯间四角设置构造柱，构造柱与圈梁紧密相连，使建筑物形成一个空间骨架，从而提高建筑物的整体刚度和稳定性。增加建筑物的抗震能力。构造柱的截面应不小于180×240mm，主筋不小于4φ10，墙与柱之间沉墙高每500mm设2φ6拉结钢筋，每边伸入墙内不小于1m。砼不低于C20。
14、常见的隔墙有哪些？简述各种隔墙的特点及构造做法？
隔墙在建筑中是非承重构件起着水平方向分隔空间的作用，常见的隔墙有骨架隔墙，块材隔墙和板材隔墙三种。
骨架隔墙由骨架和面层组成，有木骨架和铝合金、骨架等。
块材隔墙有普通砖、砌块砖隔墙。
板材隔墙，有碳化石灰板，石膏珍珠岩板、复合板等。
15、在建筑设计中，外墙装修有哪几类，试举例说明两种构造做法
①有抹灰类包括：水泥砂浆、拉毛、水刷石、干粘石、斩假石、假石砖、喷涂、滚涂、聚合物水泥砂浆。
②贴面类包括：外墙面砖、马赛克、水磨石板、天然石板等。
③涂料类包括：石灰浆、水泥浆、溶剂型涂料、乳液涂料、彩色胶砂涂料、彩色弹涂等。
④铺钉类：各种金属饰面板，石棉水泥板，玻璃。
16、内墙饰面有哪些作用？简述各层的构造要求？
保护墙体，改善墙体的使用功能，提高建筑的艺术效果，美化环境，底层抹灰15厚，中层抹灰10厚，面层抹灰。
17、在建筑设计中，室外散水明沟作用是什么？其构造要求？
防止屋面落水或地表水浸入勒脚而危害基础，必须将建筑物周围的积水及对排离，一是在建筑物四周设排水沟，将水有组织地导向集水井；二是在建筑物外墙四周做坡度为3%-5%护坡，护坡一般为600-1000mm，并比屋顶檐口宽出200mm左右。这种做法称散水。有现浇砼散水明沟，或砖砌散水明沟，明沟坡度为1%，并用弹性防水材料嵌缝。
18、砌块的组砌要求是什么？
①上下皮砌块应错缝搭接，尽量减少通缝。
②内外墙和转角处砌块应彼此搭接，以加强其整体性。
③优先采用大砌块，其主砌块总数量应在70%以上。
④尽量减少砌块规格，在砌块体中允许用极少量的普通砖填缝。
⑤空心砌块上下皮之间应孔对孔，肋对肋，以保证有足够的受压面积。
19、楼梯是由哪些部分所组成的？各组成部分的作用及要求如何？
楼梯主要由楼梯段、平台和栏杆扶手三部分组成。
楼梯段是由两个平台之间由若干连续踏步组成的承重倾斜构件，考虑适用安全，每个梯段的踏步数量一般不应超过18级，也不应少于3级。
楼梯平台包括楼层平台和中间休息平台。其主要作用是缓解疲劳，也起着转换梯段方向的作用。
栏杆是布置在楼梯梯段和平台边缘临空一侧，有一定刚度和安全度的围护构件，并保证有足够安全高度。（栏杆有漏空和实心栏杆之分）
20、在建筑中：常见的楼梯平面有哪几种形式？并请画出几种平面形式？
楼梯按平面形式有：
①单跑直楼梯：构造简单，适用于层高较低的建筑。
②双跑楼梯：包括双跑直楼梯、双跑平行楼梯、曲尺楼梯。
③三跑楼梯：包括双合楼梯、Π型楼梯和Δ楼梯（中间两个休息平台）。
④圆形楼梯：适用于公共建筑中，轻松活泼富于装饰性。
⑤螺旋楼梯：结构施工复杂，坡度较陡，适用于人流少，使用不频繁的场所。
⑥弧形楼梯：适用于公共建筑门厅内。
⑦交叉楼梯：适用于公共建筑人流多并节省建筑面积（商场、购物中心）。⑧剪刀楼梯：适用于公共建筑人流多并节省建筑面积（商场、购物中心）。
21、楼梯的设计要求
作为楼梯主要的入口，且位置明显，同时避免垂直交通和水平交通在相交处拥挤、堵塞。
必须满足防火要求，允许直接对外开窗采光外不得向室内任何房间开窗，楼梯四周墙壁必须为防火墙。对特别是高层建筑，应按规范设计成封闭式楼梯和防烟楼梯。
楼梯间必须具有良好的自然采光通风。
22、在建筑设计中，你是怎样确定楼梯梯段的宽度，以什么为依据？并列图说明？
梯段宽度应根据人流量的大小，防火要求及建筑物的使用性质确定。梯段宽度是指梯段边缘或墙面之间垂直于行走方向的水平距离。
23、楼梯平台进深宽度根据什么确定？为什么？并列图说明？
为确保通过楼梯段的人流和货物也能顺利地在楼梯平台上通过，且楼梯平台的净宽不得小于梯段宽度。
24、楼梯为什么要设栏杆？栏杆扶手高度一般是多少？栏杆与栏杆的水平距离是多少？
为使用方便和安全防护的要求、规范要求，室内楼梯栏杆扶手高度一般不应小于900mm高，室外楼梯栏杆扶手高度不应小于1050mm高。栏杆与栏杆的水平间距不应大于110mm宽。
25、楼梯净高一般指什么？为保证人流和货物的顺利通行：要求楼梯净高一般是多少？
楼梯的净空高度系指梯段的任何一级踏步至上一层平台梁底的垂直高度或底层地面至底层平台（或平台梁）底的垂直距离，或下层梯段与上层梯段间的高度。为保证这些部分通行或搬运物件不受影响：其净高在平台处应大于2m，在梯段处应大于2.2m。
26、在住宅建筑设计中，要保证入口能满足净高的要求，应采取哪些方法？
在住宅建筑设计中，要保证入口能满足净高的要求：
①将底层楼梯设计成“长短跑”（不等跑）。
②降低平台下的地面标高。
③将上述两种方法结合。
④将底层采用直跑楼梯。
27、钢筋砼楼梯常见的结构形式是哪几种？各有何特点？
钢筋砼楼梯主要现浇整体式和预制装配式两类：现浇钢筋砼楼梯整体性好，刚度大，有利于抗震，但模板耗费大，施工周期长。按其结构形式分两种：
①板式楼梯是指梯段作为一块整板，斜搁在楼梯的平台梁上（由梯段板、平台梁和平台板组成）。
传力途径：荷载→梯段→平台梁→墙体→基础
②梁板式楼梯由平台板、平台梁、梯段斜梁、踏步组成。
传力途径：荷载→梯段→斜梁→平台梁→墙体→基础
特点：钢筋和砼用量少，自重轻，但支模施工较复杂。当荷载和梯段较大时，采用梁板式楼梯。
28、预制装配式钢筋砼楼梯有哪几种？各有什么特点？
有梁承式、墙承式和悬挑式三种。
梁承式由斜梁与踏步构成梯段，荷载由踏步→斜梁→平台梁→墙体→基础。
墙承式：将预制踏步的两端支承在墙上，将直接传递到墙体。构造简单，安装简便，省材料。适用于直跑梯及设有观察孔的双跑梯。
悬挑式：将踏步一端固定在墙上另一端悬挑，踏步两侧墙不应小于240mm，悬挑一般不超过1500 mm。
29、楼梯踏面做法如何？水磨石面层的防滑措施有哪些？请画出构造详图？
楼梯踏步面层，一般采用水泥砂浆或水磨石。面层为防止行人上下楼梯时滑跌，必须对踏步表面进行防滑处理。

30、常用电梯有哪几种？什么条件下适宜采用自动扶梯？
在建筑设计中，常用的电梯有客梯、货梯、消防电梯等。
自动扶梯适用于大量人流上下的公共场所。如车站、超市、商场、地铁等。

31.图纸幅面、边框线有何规定？
答： A0 841×1189 A1 594×841 A2 420×594 A3 297×420 A4 210×297 图框左边留25， 右边、上下边留5或10 ，A0、A1、A2留10，A3、A4留5。
纸以短边作为垂直边称为横式，以短边作为水平边称为立式。一般 A0～A3 图纸宜横式使用；必要时，也可立式使用。
32．平、立、剖面图的主要线型应用有那些？
答：粗实线1.平、剖面图中被剖切的主要建筑构造(包括 构配件)的轮廓线 2.建筑立面图或室内立面图的外轮廓线 3.建筑构造详图中被剖切的主要部分的轮 廓线4.建筑构配件详图中的外轮廓线5.平、立、剖面图的剖切符号
中实线 1.平、剖面图中被剖切的次要建筑构造(包括 构配件)的轮廓线
2.建筑平、立、剖面图中建筑构配件的轮廓 线
3.建筑构造详图及建筑构配件详图中的一 般轮廓线
细实线 次要的图形线、尺寸线、尺寸界线、图 例线、索引符号、标高符号、详图材料做法引 出线等

33．主要平立剖常用比例，总平面常用比例，详图常用比例。

答：建筑物或构筑物的平面图、立面图、剖面图 1：50、1：100、1：150、1：200、1：300
总平面常用1：300、1：500、1：1000、1：1500、1：2000
建筑物或构筑物的局部放大图1：10、1：20、1：25、1：30、1：50

34．剖切符号、剖切位置线用什么线型，长为多少。投射方向线采用什么线型，长为多少。转折剖切位置线长度多少。

答：剖视的剖切符号应由剖切位置线及投射方向线组成，均应以粗实线绘制。剖 切位置线的长度宜为 6～10mm；投射方向线应垂直于剖切位置线，长度应短于剖切 位置线，宜为 4～6mm。绘制时，剖视的剖切符号不应与其他图线相接触。转折剖切位置线长度宜为 4～6mm。

35．建(构)筑物剖面图的剖切符号宜注在哪张平面图上。
答：建(构)筑物剖面图的剖切符号宜注在±0.00 标高的平面图上。

36．详图索 引符号直径为多少？详图符号直径为多少？各用什么线型？剖切索引是如何规定的？指北针符号直径是多少，涂黑箭头尾部宽多少？

答：详图索 引符号直径为10mm细实线绘制;详图符号直径为14mm粗实线绘制;索引符号如用于索引剖视详图，应在被剖切的部位绘制剖切位置线，并以引 出线引出索引符号，引出线所在的一侧应为投射方向。指北针，其圆的直径宜为 24mm，用细实线绘制；指 针尾部的宽度宜为 3mm，指针头部应注 “北 ”或 “N”字 。需用较大直径绘制指北 针时，指针尾部宽度宜为直径的 1/8。

37．轴线编号的原则是怎样的？
答：平面图上定位轴线的编号，宜标注在图样的下方与左侧。横向编号应用阿拉 伯数字，从左至右顺序编写，竖向编号应 用大写拉丁字母，从下至上顺序编 写。拉丁字母的 I、O、Z 不得用做轴线编号。

38．轴线编号的圆圈多大？轴线与圈用何线型？
答：定位轴线应用细点画线绘制。 定位轴线一般应编号，编号应注写在轴线端部的圆内。圆应用细实线绘制， 直径为 8～10mm。定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上。
39．附加定位轴线的编号是如何编制的？
附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:

两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线 的编号，编号宜用阿拉伯数字顺序编写，

1 号轴线或 A 号轴线之前的附加轴线的分母应以 01 或 0A 表示

40．建筑或建筑构件在什么情况下宜用剖面图表达，什么时候宜用断面图表达，他们的主要区别是什么？
答：除屋顶外各层平面图就是水平的剖面图，表达建筑层高、楼梯、各复杂部位、构件常用到剖面图。一些截面一致或变化较少杆件、梁、柱、板等宜用断面图表达。
剖面图除应画出剖切面切到部分的图形外，还应画出沿投射方向看到的部分， 被剖切面切到部分的轮廓线用粗实线绘制，剖切面没有切到、但沿投射方向可以看 到的部分，用中实线绘制；断面图则只需(用粗实线)画出剖切面切到部分的图形
41．标高符号的基本尺寸是多少？有几种画法？有何原则？
答：

总平面图室外地坪标高符号，宜用涂黑的三角形表示(图 10.8.2a)，具体画法 如图 10.8.2b 所示。

标高符号的尖端应指至被注高度的位置。尖端一般应向下，也可向上。标高 数字应注写在标高符号的左侧或右侧

在图样的同一位置需表示几个不同标高时，标高数字可按下图的形式注 写。

42．民用建筑工程一般应分为哪设计三个阶段；各阶段主要包括那些文件内容？
答：民用建筑工程一般应分为方案设计，初步设计和施工图设计三个阶段；
方案设计文件
1 设计说明书，包括各专业设计说明以及投资估算等内容；
2 总平面图以及建筑设计图纸
3 设计委托或设计合同中规定的透视图、鸟瞰图、模型等。
方案设计文件的编排顺序
1 封面：写明项目名称、编制单位、编制年月；
2 扉页：写明编制单位法定代表人、技术总负责人、项目总负责人的姓名，并经上述人员签署或授权盖章；
3 设计文件目录；
4 设计说明书；
5 设计图纸。

初步设计文件
1 设计说明书，包括设计总说明，各专业设计说明。
2 有关专业的设计图纸。
3 工程概算书。
初步设计文件的编排顺序
1 封面：写明项目名称、编制单位，编制年月。
2 扉页：写明编制单位法定代表人。技术总负责人，项目总负责人和各专业负责人的姓名，并经上述人员签署或授权盖章。
3 设计文件目录。
4 设计说明书。
5 设计图纸（可另单独成册）。
6 概算书（可另单独成册）。
施工图设计文件
1 合同要求所涉及的所有专业的设计图纸（含图纸目录、说明和必要的设备、材料表，见4.2—4.8节）以及图纸总封面。
2 合同要求的工程预算书。
总封面应标明以下内容：
1 项目名称；
2 编制单位名称；
3 项目的设计编号；
4 设计阶段；
5 编制单位法定代表人、技术总负责人和项目总负责人的姓名及其签字或授权盖早；
6 编制年月（即出图年、月）。

. 方案设计

设计说明书
设计图纸
. 初步设计

设计总说明
总平面
建 筑
结 构
建筑电气
给水排水
采暖通风与空气调节
热能动力
概 算
. 施工图设计

总平面
建 筑
结 构
建筑电气
给水排水
采暖通风与空气调节
热能动力
预 算

43．楼梯平面图、剖面图的内容，表达原则是什么？
答：

水平剖切位置： 楼梯平面图则为房屋各层水平剖切后的直接正投影图。楼梯平面图的剖切位置，除顶层在安全栏杆（栏板）之上外，其余各层均在上行第一跑中间，各层被剖切到的上行第一跑梯段，都在楼梯平面图中画一条与踢面线成30°的折断线。与楼地面平行的面称为踏面，与楼地面垂直的面称为踢面。各层下行梯段不用剖切
平面图图示内容：
①楼梯间轴线的编号、开间和进深尺寸。
②梯段、平台的宽度及梯段的长度；梯段的水平投影长度=踏步宽×（踏步数-1），因为最后一个踏步面与楼层平台或中间平台面齐平，故减去一个踏步面的宽度。
③楼梯间墙厚、门窗位置。
④从楼层平台指出楼梯的上下行方向（用细箭头表示，用文字注明楼梯上下行的方向）。
⑤楼梯平台、楼面、地面的标高。
⑥首层楼梯平面图中，表明室外台阶、散水和楼梯剖面图的剖切位置。
剖面图图示内容
①被剖切到的楼梯梯段、平台、楼层的构造及做法。
②被剖到的墙身与楼板的构造关系。
③每一梯段的踏步数及踏步高度。
④各部位的尺寸及标高。
⑤楼梯可见梯段的轮廓线及详图索引符号。
踏步、栏杆及扶手详图

44、什么是高层建筑？
10层和10层以上的居住建筑（包括首层设置商业服务网点的住宅），以及建筑总高度超过24M的（非单层）公共建筑及综合性建筑为高层建筑。
45、住宅按建筑层数分哪几类？
低层建筑：1~3层
多层建筑：4~6层
中高层建筑：7~9层
高层建筑：10层以上
46、什么是基本模数？什么是扩大模数？什么是分模数？各种模数的运用？
基本模数：1M=100mm。主要用于建筑物层高、门窗洞口和构配件截面。
扩大模数：基本模数的整数倍数。有6个，3M，6M，12M，15M，30M，60M，主要用于建筑物的开间、进深、层高、构配件截面尺寸和门窗洞口等。
分模数：整数除基本模数的数值。有3个，M/10，M/5，M/2，主要作于缝隙、构造节点和构配件截面等处。
47、散水构造？
散水是沿建筑物外墙四周设置的向外倾斜的坡面，作用是把屋面下落的雨水排到远处，进而保护建筑四周的土壤。
宽度一般为600~1000mm，坡度3%~5%。
48、圈梁的作用：
1）、加强房屋整体性；
2）、减少由于地基不均匀沉降引起的墙体开裂；
3）、墙加墙体的稳定性。
49、六~九度抗震烈度的砖混结构房屋必须设置构造柱的部位是：
1）、外墙四角，错层部位；
2）、较大洞口的两侧；
3）、大房间内外墙交接处；
4）、横墙与外纵墙交接处。
50、混凝土雨蓬、天沟、散水坡，设伸缩缝的间距是多少米？
6~12米
61、什么情况下设伸缩缝？宽度一般为多少？
有关规范规定砌体结构和钢筋砼结构伸缩缝的最大间距一般为50~75mm，伸缩缝是从基础顶面开始，将墙体、楼板、屋顶全部构件断开，伸缩缝宽度为20~40mm。
62、影响屋顶坡度的因素有哪些？如何形成屋顶的排水坡度？
影响屋顶坡度的因素有：1、屋面防水材料的影响；
2、降雨量大小的景响。
屋顶坡度的形成方法：
材料找坡：在水平屋面上采用轻质材料垫置出屋面排水坡度，一般用于坡向长度较小的屋面。
结构找坡：将屋面板放置在有一定斜度的屋架或屋面梁上，从而形成一定的屋面坡度。
63、屋顶的排水方式有哪几种？简述各自的优缺点和适用范围。
无组织排水：屋面雨水直接从檐口滴落至地面的一种排水方式。
优点：构造简单，造价低廉。
缺点：雨水直接从檐口流泻至地面，外墙脚常被飞溅的雨水浸蚀，降低了外墙的坚固耐久性等；
有组织排水：指雨水经由天沟、雨水管等排水装置被引导至地面或地下管沟的一种排水方式。
优缺点与无组织排水相反。
64、有组织排水外排水的做法有哪几种？
1）、挑檐沟外排水：雨水汇集到悬挑在墙外的檐沟骨，再从雨水管排下，用于不上人屋面。
2）、女儿墙外排水：屋面雨水需穿过女儿墙流至室外雨水管。
3）、檐沟女儿墙外排水：在檐口处既有女儿墙又有挑檐沟；上人屋面常用排水做法。
65、什么是平屋面？什么是坡屋面？
平屋面：坡度小于5%，常用坡度为2~3%；
坡屋面：坡度大于10%。
66、屋面防水等级分为几级？及其设防要求？
项目
屋面防水等级
Ⅰ
Ⅱ
Ⅲ
Ⅳ
建筑物类别
特别重要或对防水有特殊要求
重要的建筑和高层建筑
一般的建筑
非永久性的建筑
防水层合理使用年限
25年
15年
10年
5年
设防要求
三道或三道以上设防
二道防水设防
一道防水设防
一道防水设防
67、平屋顶卷材防水屋面作法：
以防水卷材和沥青胶结材料粘贴组成防水层的屋面。
卷材防水屋面由于防水层具有一定延伸性和适应变形的能力故又称柔性防水屋面。
适用于防水等级为Ⅰ-Ⅳ级的屋面防水
68、简述刚性防水屋面（Ⅱ级，上人）的构造作法：
l 陶瓷地砖，1：1水泥砂浆填缝（面层）
l 30厚1：4干硬性水泥砂浆，面撒素水泥一道（找平层）
l 40厚C30细石防水砼（双向ø4@150）（刚性防水层）
l 10厚纸筋灰（隔离层）
l 3厚SBS改性沥青防水卷材（柔性防水层）
l 20厚1：2.5水泥砂浆找平层 刷基层处理剂一遍（找平层）
l 珍珠岩板保温层找2%，最薄处20厚（保温层）
l 钢筋砼屋面板（结构层）
69、简述柔性防水屋面（Ⅱ级，上人）的构造作法：
l 陶瓷地砖，1：1水泥砂浆填缝（面层）
l 30厚1：4干硬性水泥砂浆，面撒素水泥一道（找平层）
l 1层1.2厚合成高分子卷材
l 2厚合成高分子涂料
l 20厚1：2.5水泥砂浆找平层 刷基层处理剂一遍（找平层）
l 珍珠岩板保温层找2%，最薄处20厚（保温层）
l 钢筋砼屋面板（结构层）
70、平屋顶的隔热措施：
1）、蓄水屋面:水深宜为150~200mm
2）、架空隔热屋面：空气层100~300mm
3）、种植屋面：
4）、倒置式屋面：
71、平屋顶刚性防水屋面作法：
是指用细石混凝土作为防水层的屋面。因混凝土属脆性材料，故而称为刚性防水屋面。
细石混凝土防水层：一般是在钢筋混凝土空心板或槽形板等屋面承重结构上，浇筑40mm厚C20细石混凝土。为防止因结构层变形，而引起防水层开裂，要加强防水层的整体性，通常在混凝土中设置ø4@100~200的双向钢筋
优点：构造简单，施工方便，造价较低，缺点易开裂，因此常用于日温差较小的南方地区防水等级为Ⅲ级的屋面防水，也可作为防水等级为ⅠⅡ级的屋面多道设防中的一道防水层
72、屋面分格缝的设置及其做法？
设在刚性防水层中的变形缝；设在结构层的支座处。
宽度为20mm左右，上部一般用油膏填注20~30mm，缝下部用沥青麻丝等材料添塞。在横向分仓缝处，常将细石混凝土面层抹成凸出表面30~40高的分水线，以避免分仓缝处积水。分仓缝上常用卷材覆盖。
73、屋面的排水管如何设置？各排水管之间的间距？
布置：便于排水、转折处、靠外墙，考虑安全性
雨水管的间距：与降雨量和雨水管的直径有关。
雨水管的适用间距为18~24米，水落口负荷150~200平方米计算。
74、建筑物超过多少米，如无楼梯通达屋面，应设上屋面的人孔或外爬梯？
10米
75、什么是泛水？泛水构造如何？
屋面与出屋面墙体交接处的防水做法，将屋面的防水层延伸到垂直面上，形成立铺的防水层，泛水高度≥250mm
每根水落管的屋面最大汇水面积是多少？水落管的间距是多少？
每根水落管的屋面最大汇水面积是200m2，间距一般在18~24米之间。
76、为什么要设隔气层？做法如何？
设置隔气层的目的是防止室内水蒸气渗入保温层，使保温层受潮而降低保温效果。做法是在20mm厚1：3水泥砂浆找平层上刷冷底子油两道作为结合层，结合层上做一布二油或两道热沥青隔汽层。
77、卷材屋面为什么要考虑排汽措施？如何做法？
由于隔汽层的设置，保温层成为封闭状态，施工时保温层和找平层中残留的水分无法散发出去，在太阳照射下水分汽化成水蒸气使体积膨胀，若水蒸气不排除会造成防水层鼓泡破裂。因此常在保温层中设排汽道。排气道上口干铺一油毡条，水蒸气经排汽道自通风帽排出。一般每36m2设置一个排气孔。
78、设一个疏散楼梯的条件是什么？
耐火等级
层数
每层最大建筑面积
人数

一、二级
二、三层
400
第二层和第三层人数之和不超过110人
三级
二、三层
200
第二层和第三层人数之和不超过50人
四级
二层
200
第二层人数不超过30人

79.一般民用建筑的耐火等级、层数、长度和面积
一．民用建筑的耐火等级、层数、长度和面积，应符合下表的要求。
民用建筑的耐火等级、层数、长度和建筑面积 　　
耐火等级

最多允许层数
防火分区间
备 注
最大允许长度（m）
每层最大允许建筑面积（m2）
一、二级
按本规范第1.0.2条规定
150
2500
1.体育馆、剧院、展览建筑等的观众厅、展览厅的长度和面积可以根据需要确定
2.托儿所、幼儿园的儿童用房及儿童游乐厅等儿童活动场所不应设置在四层及四层以上或地下、半地下建筑内
三级
5层
100
1200
1.托儿所、幼儿园的儿童用房及儿童游乐厅等儿童活动场所和医院、疗养院的住院部分不应设置在三层及三层以上或地下、半地下建筑内
2.商店、学校、电影院、剧院、礼堂、食堂、菜市场不应超过2层
四级
2层
60
600
学校、食堂、菜市场、托儿所、幼儿园、医院等不应超过1层
注：①重要的公共建筑应采用一、二级耐火等级的建筑。商店、学校、食堂、菜市场如采用一、二级耐火等级的建筑有困难，可采用三级耐火等级的建筑。
　　②建筑物的长度，系指建筑物各分段中线长度的总和。如遇有不规则的平面而有各种不同量法时，应采用较大值。
　　③建筑内设置自动灭火系统时，每层最大允许建筑面积可按本表增加一倍。局部设置时，增加面积可按该局部面积一倍计算。
　　④防火分区间应采用防火墙分隔，如有困难时，可采用防火卷帘和水幕分隔。
　　⑤托儿所、幼儿园及儿童游乐厅等儿童活动场所应独立建造。当必须设置在其他建筑内时，宜设置独立的出入口
二． 建筑物内如设有上下层相连通的走马廊、自动扶梯等开口部位时，应按上、下连通层作为一个防火分区，其建筑面积之和不宜超过本规范第5.1.1条的规定
三． 地下、半地下建筑内的防火分区间应采用防火墙分隔，每个防火分区的建筑面积不应大于500m2。
当设置自动灭火系统时，每个防火分区的最大允许建筑面积可增加到1000m2。局部设置时，增加面积应按该局部面积的一倍计算
80．民用建筑的防火间距
民用建筑之间的防火间距，不应小于表的规定。
防火间距耐火等级
一、二级
三级
四级
一、二级
6m
7
9
三级
7m
8
10
四级
9m
10
12
①两座建筑相邻较高的一面的外墙为防火墙时，其防火间距不限。
②相邻的两座建筑物，较低一座的耐火等级不低于二级、屋顶不设天窗、屋顶承重构件的耐火极限不低于1h，且相邻的较低一面外墙为防火墙时，其防火间距可适当减少，但不应小于3.5m。
③相邻的两座建筑物，较低一座的耐火等级不低于二级，当相邻较高一面外墙的开口部位设有防火门窗或防火卷帘和水幕时，其防火间距可适当减少，但不应小于3.5m。
④两座建筑相邻两面的外墙为非燃烧体如无外露的燃烧体屋檐，当每面外墙上的门窗洞口面积之和不超过该外墙面积的5%，且门窗口不正对开设时，其防火间距可按本表减少25%。
⑤耐火等级低于四级的原有建筑物，其防火间距可按四级确定。
81.民用建筑的安全疏散
第5.3.1条 公共建筑和通廊式居住建筑安全出口的数目不应少于两个，但符合下列要求的可设一个：
一、 一个房间的面积不超过60m2,且人数不超过50人时，可设一个门；位于走道尽端的房间(托儿所、幼儿园除外)内由最远一点到房门口的直线距离不超过14m，且人数不超过80人时，也可设一个向外开启的门，但门的净宽不应小于1.40m。
歌舞娱乐放映游艺场所的疏散出口不应少于2个。当其建筑面积不大于50m2时，可设置1个疏散出口。
二、 二层或三层的建筑(医院、疗养院、托儿所、幼儿园除外)符合表5.3.1的要求时，可设一个疏散楼梯。
耐火等级
层数
每层最大建筑面积
人数

一、二级
二、三层
400
第二层和第三层人数之和不超过110人
三级
二、三层
200
第二层和第三层人数之和不超过50人
四级
二层
200
第二层人数不超过30人
三、单层公共建筑（托儿所、幼儿园除外）如面积不超过200m2，且人数不超过50人时，可设一个直通室外的安全出口。

四、设有不少于2个疏散楼梯的一、二级耐火等级的公共建筑，如顶层局部升高时，其高出部分的层数不超过两层，每层面积不超过200m2，人数之和不超过50人时，可设一个楼梯，但应另设一个直通平屋面的安全出口。
五 。九层及九层以下，建筑面积不超过500m2的塔式住宅，可设一个楼梯。
九层及九层以下的每层建筑面积不超过300m2、且每层人数不超过30人的单元式宿舍，可设一个楼梯。
六． 超过六层的组合式单元住宅和宿舍，各单元的楼梯间均应通至平屋顶，如户门采用乙级防火门时，可不通至屋顶。
82．防火墙的构造？
1． 防火墙应直接设置在基础上或钢筋混凝土的框架上。
防火墙应截断燃烧体或难燃烧体的屋顶结构，且应高出非燃烧体屋面不小于40cm，高出燃烧体或难燃烧体屋面不小于50cm。
当建筑物的屋盖为耐火极限不低于0.5h的非燃烧体时、高层工业建筑屋盖为耐火极限不低于1h的非燃烧体时，防火墙(包括纵向防火墙)可砌至屋面基层的底部，不高出屋面。
2． 防火墙中心距天窗端面的水平距离小于4m，且天窗端面为燃烧体时，应采取防止火势蔓延的设施。
3． 建筑物的外墙如为难燃烧体时，防火墙应突出难燃烧体墙的外表面40cm；防火带的宽度，从防火墙中心线起每侧不应小于2m。
4． 防火墙内不应设置排气道，民用建筑如必须设置时，其两侧的墙身截面厚度均不应小于12cm。
防火墙上不应开门窗洞口，如必须开设时，应采用甲级防火门窗，并应能自行关闭。
可燃气体和甲、乙、丙类液体管道不应穿过防火墙，其他管道如必须穿过时，应用非燃烧材料将缝隙紧密填塞。
5． 建筑物内的防火墙不应设在转角处。如设在转角附近，内转角两侧上的门窗洞口之间最近的水平距离不应小于4m。
紧靠防火墙两侧的门窗洞口之间最近的水平距离不应小于2m，如装有耐火极限不低于0.9h的非燃烧体固定窗扇的采光窗(包括转角墙上的窗洞)，可不受距离的限制。
6． 设计防火墙时，应考虑防火墙一侧的屋架、梁、楼板等受到火灾的影响而破坏时，不致使防火墙倒塌。
83．关于屋面的构造要点：
1、应注明屋面的防水等级和防水层的耐用年限。一般的工业与民用建筑屋面防水等级III级，防水层耐用年限10年。
2、架空隔热层构造不能满足居住建筑节能要求，应选用国标图集99J201(一) W5J B1-60；防水材料用SBS改性沥青防水卷材(聚酯胎)；块材采用300×300×25水泥砖。
3、天沟、檐沟纵向坡度不应小于1%，沟底水落差不得超过200mm；平屋面的排水坡度，结构找坡宜为3%；材料找坡宜为2%，且用轻质材料或保温层找坡。
4、水落管内径不应小于75mm；一根水落管的屋面最大汇水面积宜小于200m。
5、高低跨屋面注意画出钢筋混凝土水簸箕。
6、屋面女儿墙所有转角处及长度不超过2m间距均设一构造柱GZ1。
7、女儿墙高度：上人屋面应不小于1300mm；不上人屋面应不小于800mm。女儿墙厚度不应小于240mm，构造柱最大间距为3900mm。压顶宽度应超出墙厚，每侧为60mm，并做成内低、外高，坡向平顶内部。压顶用细石砼浇筑，钢筋沿墙长防,沿墙宽放4@300。
84．关于窗的防护要求？
窗台低于0.80m时应采取防护措施。<通则4.5.2—四>。外窗窗台距楼、地面的净高低于0.90m时，应设防护设施。<住规3.9.1>。特别要注意的是，在住宅设计中，多采用外飘窗，低窗台，防护栏杆的高度，如从楼、地面起计算，则只需加0.40m左右即可，但是这显然是不安全的，因为0.50m左右的低窗台，小孩很容易上去，故<住规3.9.1>条中规定，窗台的净高或防护栏杆的高度均应从可踏面起算，保证净高0.9m。
85．楼梯构造要求？
1.楼梯安全性要求：楼梯是垂直交通的主要空间，具体要求如下：
(1) 供日常主要交通用的楼梯的梯宽，应根据建筑物使用特征，一般按每股人流宽的0.55+(0～0.15)m的人流股数确定<通则4.2.1--二>。
(2) 住宅楼梯梯段净宽度不应小于1.1m，六层及六层以下，一边设有栏标杆时，不应小于1m。<住规4.1.2>。
(3) 楼梯平台上部及下部的净高（从最低处即平台梁底计算）不应小于2m；梯段净高不应小于2.2m。<通则4.2.1—五>当净高较小时为确保不碰头，梯段踏步的起步位置，应从平台梁边后退一梯步宽度或300。
(4) 楼梯平台扶手处的最小宽度不应小于梯段宽度。<通则4.2.1—d三>。
(5) 梯段长度按踏步数定，最长不应超过18级，最少不应小于3级<通则4.2.1—三>。踏步的高与宽，则随建筑的性质定。如住宅：踏步宽不应小于0.26m，踏步高不应大于0.175m。<住规4.1.3>
(6) 有儿童经常使用的楼梯，（如托儿所、幼儿园、中小学、少年宫等）梯井净宽大于0.20m时，必须采取安全措施。住宅梯井大于0.11m时，必须采取防止儿童攀滑的措施。<通则4.2.1—五，住规4.1.3>
