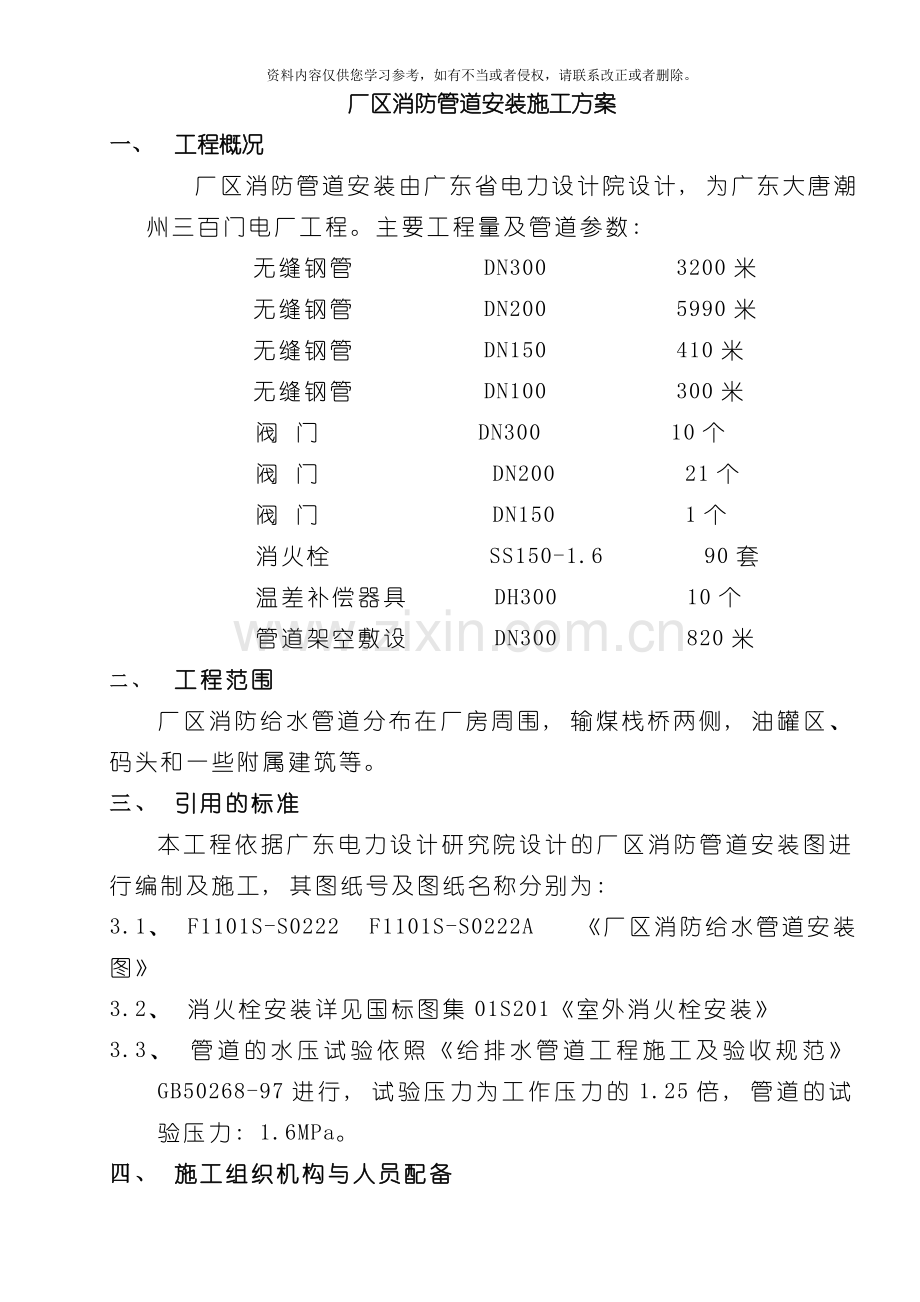

厂区消防管道安装施工方案模板.doc

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。厂区消防管道安装施工方案一、 工程概况厂区消防管道安装由广东省电力设计院设计, 为广东大唐潮州三百门电厂工程。主要工程量及管道参数: 无缝钢管 DN300 3200米无缝钢管 DN200 5990米无缝钢管 DN150 410米无缝钢管 DN100 300米阀 门 DN300 10个阀 门 DN200 21个阀 门 DN150 1个消火栓 SS150-1.6 90套温差补偿器具 DH300 10个管道架空敷设 DN300 820米二、 工程范围厂区消防给水管道分布在厂房周围, 输煤栈桥两侧, 油罐区、 码头和一些附属建筑等。三、 引用的标准本工程依据广东电力设计研究院设计的厂区消防管道安装图进行编制及施工, 其图纸号及图纸名称分别为: 3.1、 F1101S-S0222 F1101S-S0222A 厂区消防给水管道安装图3.2、 消火栓安装详见国标图集01S201室外消火栓安装3.3、 管道的水压试验依照给排水管道工程施工及验收规范GB50268-97进行, 试验压力为工作压力的1.25倍, 管道的试验压力: 1.6MPa。四、 施工组织机构与人员配备此项工程施工人员安排: 4.1、 设置队长1名, 负责协调现场车辆及人员安排; 4.2、 技术人员1名, 负责现场施工的技术质量工作及时填报质量验收表格; 4.3、 组长56名, 负责带领本组人员施工并负责安全及质量; 4.4、 焊工45名, 负责焊接管道保证质量; 4.5、 起重1名, 负责管道吊装, 卸车等工序; 4.6、 力工1520名, 负责各组力量调配。五、 施工机械及工器具配备施工机械: 序号名 称数 量备 注1挖掘机1辆2吊 车( 8t) 1辆3板 车1辆工器具配备: 序号名 称数 量备 注1电焊工具5套2火焊工具5套3带 车 子24个4带漏电安装的电压盘5套5盘 尺3把6卷 尺5把7铁 锹5把8角向砂轮机4套9压 泵1台16kg压力表2块、 表弯及考克2套、 DN15铜球阀2个10测量工具1套六、 施工综合进度本工程在现场环境及材料设备都完善的状态下, 我单位将进入67组人员为2030人, 完成管道安装及防腐等工序, 工期大约需用4个月时间。七、 施工力能供应电源的供给: 采用周围建筑内引出电源盘由公司供电工地负责安装; 水源的供给: 引用周围的水源点。八、 主要施工方案及特殊施工措施施工程序: 管道定位放线 管道及阀门、 消火栓安装 水压试验、 管道冲洗 管道回填土。8.1测量放线: 管道在安装前首先要按施工图纸上的坐林位置进行定位放线, 即中心线, 管道林高及参考线。8.2管道及阀门, 消火栓安装消防管道采用无缝钢管, 首先进行地埋管防腐工作, 管体表面Sa2或ST3达到要求, 表面处理后的管体尽快涂上P19底漆1道, 每道干漆膜厚度30mm, 然后缠防腐带T150一层搭接50%, 再缠保护带T255一层同样搭接50%, 胶带总厚度2.1mm, 每段铜管两端留出150200mm, 等安装就位焊接后再作防腐处理, 架空钢管防腐为预涂KV-2021, 重防涂料铁红色三道, 首漆KY-2062脂肪族聚安酯涂料红色三道, 涂层干膜总厚度280mm。消防管道安装, 把做完防腐的管道运至安装地, 用人力试导链一一把管道放入沟内, 管底找平, 按林高及坐林施工, 连接阀门及消火栓时按标准图集进行, 阀门坐, 消火栓, 座必须平稳固定, 安装在综合管架上的消防管道时, 首先把作完防腐的管道运至安装地, 起用吊车把管分别吊至管廊内, 然后串管, 并搭设脚手管( 按现场实际要求搭设) , 严禁和自作主随意搭设不符合规定的脚手管, 管道及支架焊接由工式焊工施焊, 吊管时起用正式起重工指挥等, 支架制作完刷防锈漆两遍。8.3水压试验及管道冲洗根据图纸设计及施工规范要求, 消防管道安装完毕一段后需对该段管道进行水压试验, 首先将试压管段一端加S=12mm厚的端板, 末端加P=16kgf/cm2压力表一块及高于管道上皮0.5米的排气管, 同时于该堵板的下侧一寸引出管并加一闸阀电动给水泵加放水阀及压力表等, 水源取厂区临时水源DH20的出口并加阀门控制, 然后注水工作开始, 管道末端阀门关闭, 边注水边沿线检查有无漏点, 如无漏点则继续灌水直到排气阀流出后排气阀不再排气为止, 关闭排气阀开始开压消防管道P=1.6Mpa, 然后稳压5分钟, 观察压降小于或等于0.50kgf,cm2时, 说明水压试验合格。管道冲洗, 分段对管道进行冲洗, 冲洗流量不小于1.5M/S, 冲洗应以出口的水色和透明度与入品处一至为合格, 合格后将水排至指定地点, 最后回填土。九、 质量管理、 职业健康、 安全管理和环境管理9.1工程质量及评定标准消防管道施工依照给排水管道工程施工及验收规范GB50268-97进行。9.2关键检查项目, 隐蔽工程及停工待检点的确定沟道开挖基底务实管道对口管口连接完毕管口外观检查管道直线度检查水压试验管道冲洗。9.3沟道开挖完毕, 按图纸设计标高核实沟通深度是否达到设计要求, 合格后方可进行下道工序。9.4管道铺设前要求将基底进行务实, 务实度不小于95%。9.5质量保证及措施在赶施工进度的同时必须保证施工质量符合设计及施工质量验收规范的要求, 管道的安装要求坐标最大偏差为10mm, 标高最大偏差为10mm, 直线度8mm。目测管道不变形直管段与弯头连接时, 要求弯头不仰头、 不勾头、 直管段与人孔三通连接时, 要求该三通直管中心垂线与地平面垂直,管道间连接时要求两管道式管伴的轴向呈90角,施工过程中如发现施工质量问题必须向班组长及技术人员报告,及时采取措施进行修正,不得隐瞒不报,以免造成更大质量事故,对施工中的质量问题,按谁施工谁负责的原则进行控制, 造成质量事故时, 决不姑息, 班组长要及时做好施工质量记录。9.6职业健康施工人员精神状态不好时, 不能安排工作, 注意观察了解施工人员, 每个施工人员必须经过安全身体检查。对施工人员有害的施工环境, 要配齐防护用品并佩戴整齐。9.7安全管理和环境管理9.7.1施工前, 对施工人员要进行安全技术交底, 对施工中存在危险源, 危险点及防范措施进行交底, 参加交底人员要在交底记录签字确认, 班前、 班后会要随时开。9.7.2作业人员必须穿戴统一的工作服, 佩戴安全帽以及其它必要的劳动防护用品, 施工现场禁止吸烟、 严禁酒后上岗、 严禁穿拖鞋、 凉鞋、 高跟鞋或带钉的鞋, 以及短袖上衣或短裤进入施工现场, 不得随地大小便。9.7.3在施工现场施工时必须做到工完、 料净、 场清, 施工器具摆放整齐、 施工用电缆等在过道处敷放时要加套管, 并进行摆设。9.7.4所有机械车辆必须保证状况良好, 安全设施齐全有效, 机械操作人员必须遵守操作机械的安全操作规程, 持证上岗。9.7.5施工人员必须经过身体检查合格, 进行安全教育, 考试合格方准参加作业。9.7.6夜间进行施工时, 要设置足够的照明。9.7.7节约用电、 氧气、 乙炔, 不用就退掉, 防止气体损失, 合理利用水资源, 打压用水不能浪费。9.7.8环境标准法规中华人民共和国环境保护法。十、 作业安全技术措施及文明施工要求10.1、 安全生产目标、 指标10.1.1、 生产目标: 10.1.1.1、 杜绝人身轻伤事故; 10.1.1.2、 不发生一般性责任火灾事故; 10.1.1.3、 不发生一般性责任机械、 设备事故; 10.1.1.4、 不发生一般性责任交通事故; 10.1.1.5、 作业场所粉尘作业点达标; 10.1.1.6、 班组不发生未遂、 记录事故; 10.1.1.7、 班组控制习惯性违章。10.1.1.8、 文明施工树样板10.1.2、 生产指标: 10.1.2.1、 遂事故、 记录事故每年少于两次, 安全设施, 劳动保护用品使用率与合格率为100%, 作业项目安全技术交底100%; 10.1.2.2、 不发生经济损失1万元及以上的火灾事故; 10.1.2.3、 不发生经济损失2万元及以上机械、 设备事故; 10.1.2.4、 作业场所内粉尘作业点合格率在90%以上; 10.1.2.5、 班组劳动保护用品使用率与合格率为100%, 作业项目安全技术交底100%; 10.1.2.6、 班组习惯性违章每月少于3次; 10.1.2.7、 责任区内实施定置化管理, 施工现场物料整齐, 标识齐全, 场地平整, 无积水, 施工垃圾随时清理。10.2、 安全管理网络安全管理制度公司安全管理制度项目部安全管理制度业主安全管理制度安全管理制度执行实现安全生产目标管理层作业班组作业人员项目部安全管理委员会安保部工地专职安全员班组兼职安全员施工小组签订联保卡安全生产措施安全教育技术措施安全巡视安全管理制度培训安全操作规程培训职工三级安全教育安全奖惩细则培训事故隐患消除施工现场管线保护作业人员劳动保护安全技术措施施工方案安全措施实现安全生产目标10.3、 全保证体系项目部安全保证体系劳保用品、 安全装备完善现场安全设施完善机械设备安全设施完善安全宣传教育安全QC小组安全技术培训施工组织设计安全措施安全技术措施计划职业健康安全奖惩制度安全法规项目经理安全第一责任人公司安全监察部公司安全领导小组项目部每月一次安全教育安全标志齐全危险品储存设施符合要求开展安全竞赛活动特殊工种上岗培训安全技术交底安全一票否决权安全管理制度部门安全责任制项目部安保部班组每周一次安全活动安全操作规程岗位安全责任制班组兼职安全员实现安全生产目标思想保证组织保证制度保证技术保证现场保证公司定期安全检查项目部每周一次安全检查安全员现场安全监督10.4、 进入施工现场的一般安全要求10.4.1、 进入施工现场的施工人员必须穿戴合格的劳动保护服装并正确佩戴安全帽。10.4.2、 施工人员必须进行三级安全教育, 考试合格方可进入施工现场施工。10.4.3、 每个作业人员必须进行定期体检, 体检不合格不得从事施工作业。10.4.4、 高出作业应佩戴好安全带, 酒后不得进入施工现场。10.4.5、 严格执行指挥部的各项安全规程, 做到不伤害自己、 不伤害她人、 不被她人伤害。10.4.6、 现场的氧气瓶和乙炔瓶应集中分别存放, 相距应大于8m以上, 离施工用火区应大于10m。避免在阳光下爆晒。氧气瓶要有瓶盖, 氧气瓶的减压阀上应有安全阀, 严防沾染油脂, 而且不能和其它可燃气瓶同放一处。乙炔发生器必须有防止回火安全装置。10.5、 文明施工要求10.5.1、 土石开挖及运输过程中, 泥石不得沿途撒落, 不得尘土飞扬、 污染环境。10.5.2、 坑、 沟边的堆土不得占用道路、 不得长期存放, 并应设专人及时清理。10.5.3、 工序安排应合理, 衔接紧密, 配合得当。上道工序交给下道工序的必须是干净、 整洁、 工艺符合要求的工作面。10.5.4、 起重用钢丝绳在作业完毕后必须及时收回, 不得乱堆乱放。10.5.5、 氧气带、 乙炔带及电源线应规范布置, 工作结束应及时盘绕回收。10.5.6、 施工人员应有成品保护意识, 严禁乱拆、 乱拿和乱涂乱抹。10.6、 作业项目危险源、 危险点及防范措施( 包括防台风措施、 防火措施) ( 见附表) 10.7、 作业人员建档登记台帐。特种作业人员建档登记台帐单位: 水暖工地序号姓 名单位名称操作项目考试成绩复审成绩有效日期证号备注年月年月年月理论实际理论实际理论实际1水暖工地焊接620铁岭市质量技术监督局2水暖工地焊接 .03.23TZ130铁岭市质量技术监督局3水暖工地焊接 .05.01QZ37铁岭市质量技术监督局10.8、 劳动保护用品一览表安全设施、 劳动保护用品一览表序号物资名称规格型号数量备注1电焊手套6付2绝缘鞋20双3皮手套20付4灭火器干粉( 40Kg) 6只5围 栏6m一根30根6安全警示绳50米7防护镜20个8安全带20条9安全帽20个说明: 上表包括安全设施、 消防器材、 劳保用品配备情况。危险源辨识及预防措施序号伤害形式危险源危险( 工序) 点防范措施1碰伤、 摔伤、 砸伤动能势能（1） 管道运输、 吊装、 安装1、 在卸车时, 严禁非起重人员指挥吊车, 严禁在起重臂下作业、 严禁在吊物下走动, 人不能在吊运的物件上。2、 物件运输时, 应将物件绑扎牢固, 严禁客货混装。3、 在使用钢丝绳时应根据用途保证足够的安全系数。凡表面磨损、 腐蚀、 断丝超过标准的, 打死弯、 断股、 油芯外露的不得使用。4、 吊钩除应正确使用外, 还应有防止脱钩的保险装置。4、 工作中要注意前后左右的操作条件, 防止坠落。5、 高空作业, 严禁抛掷物料。所需物料应设置挡脚板防止物料滑落。手头工具、 管件、 辅料等零星物料, 应由箱、 盒或袋子存放, 以免坠落伤人。6、 使用钻床钻孔、 使用大锤和使用砂轮机打磨工件时, 不准戴手套。7、 从事电气焊、 磨削作业人员应使用面罩或防护镜。8、 在使用铁凳、 木凳、 人字梯时应栓牢固, 施工用梯必须坚实, 不得缺层。9、 严禁两人以上同用一个高凳或梯子, 并设专人看护扶梯。危险源辨识及预防措施序号伤害形式危险源危险( 工序) 点防范措施2触 电电 能( 2) 管道安装1、 在使用电动工具时, 应遵守电动工具的操作规程。2、 在使用电动工具时, 应认真检查电动工具的电缆、 外壳及手柄完好无损。3、 不允许擅自接电源, 应由电工人员来操作。4、 电源连接应采用插头连接, 禁止用电线直接连接。5、 无齿锯应使用单项开关。必须装设不小于180度的防护罩, 严禁使用不圆、 裂缝和磨损剩余部分不足25mm的砂轮片。6、 使用手电钻、 电焊工具时应戴好绝缘手套。7、 电动工具的电源线、 插头和插座应完好。电源线不得任意接长和调换。8、 电焊机应单独设开关。电焊机外壳应做接零或接地保护。焊把线应无破损, 绝缘良好。9、 各种电气设备和电力施工机械的金属外壳、 金属支架和底座必须按规定采取可靠的接零或接地保护。危险源辨识及预防措施序号伤害形式危险源危险( 工序) 点防范措施3土方塌落及机械伤害机械及土方沟道开挖及沟道内施工1、 人工开挖时, 两人操作间距应以不互相碰撞为宜( 一般保持2m3m) , 并应自上而下逐层开挖, 严禁采用掏洞的挖掘方法。2、 不操作自己不熟悉的机械。3、 在土方开挖中应随时注意边坡的变动情况, 如出现滑坡迹象( 如裂缝、 滑动、 流砂、 塌落等) 时, 应立即采取下列措施: 1、 暂停施工, 必要时所有人员和机械撤至安全地点; 2、 做好观测并记录; 3、 通知设计单位提出处理措施。4、 严禁在水中或潮湿之处搬移、 检查正在运行的潜水泵, 进行检查、 移动时必须切断电源。5、 在交通道路或施工区域内挖掘沟道或坑井时, 应在其周围设置围栏及警告标志, 夜间应设红灯示警, 围栏离坑边不得小于0.8m。6、 严禁任何人在伸臂和挖斗下面经过或逗留。7、 严禁人员进入挖斗内, 不得利用挖斗递送物件。8、 严禁在挖土机的回转半径内进行各种辅助作业或平整场地。危险源辨识及预防措施序号伤害形式危险源危险( 工序) 点防范措施4意 外伤 害台 风 火 灾每个工序1、 根据项目部通知的台风警报消息, 在台风来临前, 将容易受到台风影响的房屋和其它设备、 材料等做好防台措施。2、 房屋屋面用脚手架杆按井字形敷设, 并用卡筘固定好, 四角用钢丝绳或铁线将其拉牢固定。3、 应将所有电源关闭。4、 轻型物体应采取捆扎或其它方式将其固定。5、 容易受到水害的设备和电源箱等应用塑料布或其它防水布将其包扎牢固。6、 在存放油漆和防腐涂料等易燃物品等场所严禁吸烟, 设”严禁烟火”的明显标志, 并采取相应的防火措施。7、 在涂刷油漆或防腐涂料时, 应避开火源。7、 在易燃物品附近设置灭火器。8、 办公室、 工具房、 休息室等房屋内严禁存放易燃、 易爆物品。质量保证体系网络生产经理: 吕兆军2班质量责人: 黄立海1班质量负责人: 刘小洋工地质检员: 张 瑞工地质量第一负责人: 张红松质保部: 田永树
