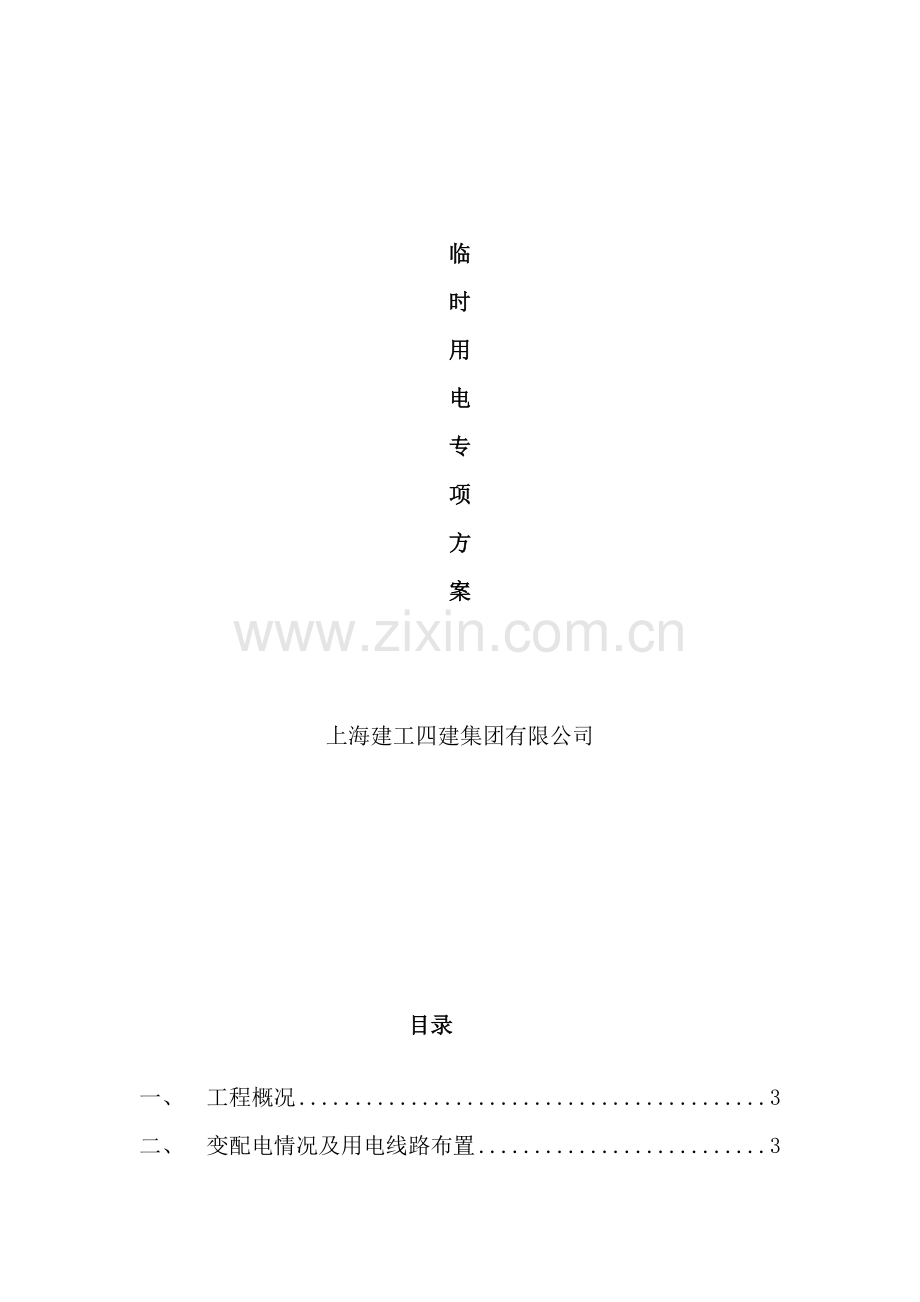

临
时
用
电
专
项
方
案

上海建工四建集团有限公司

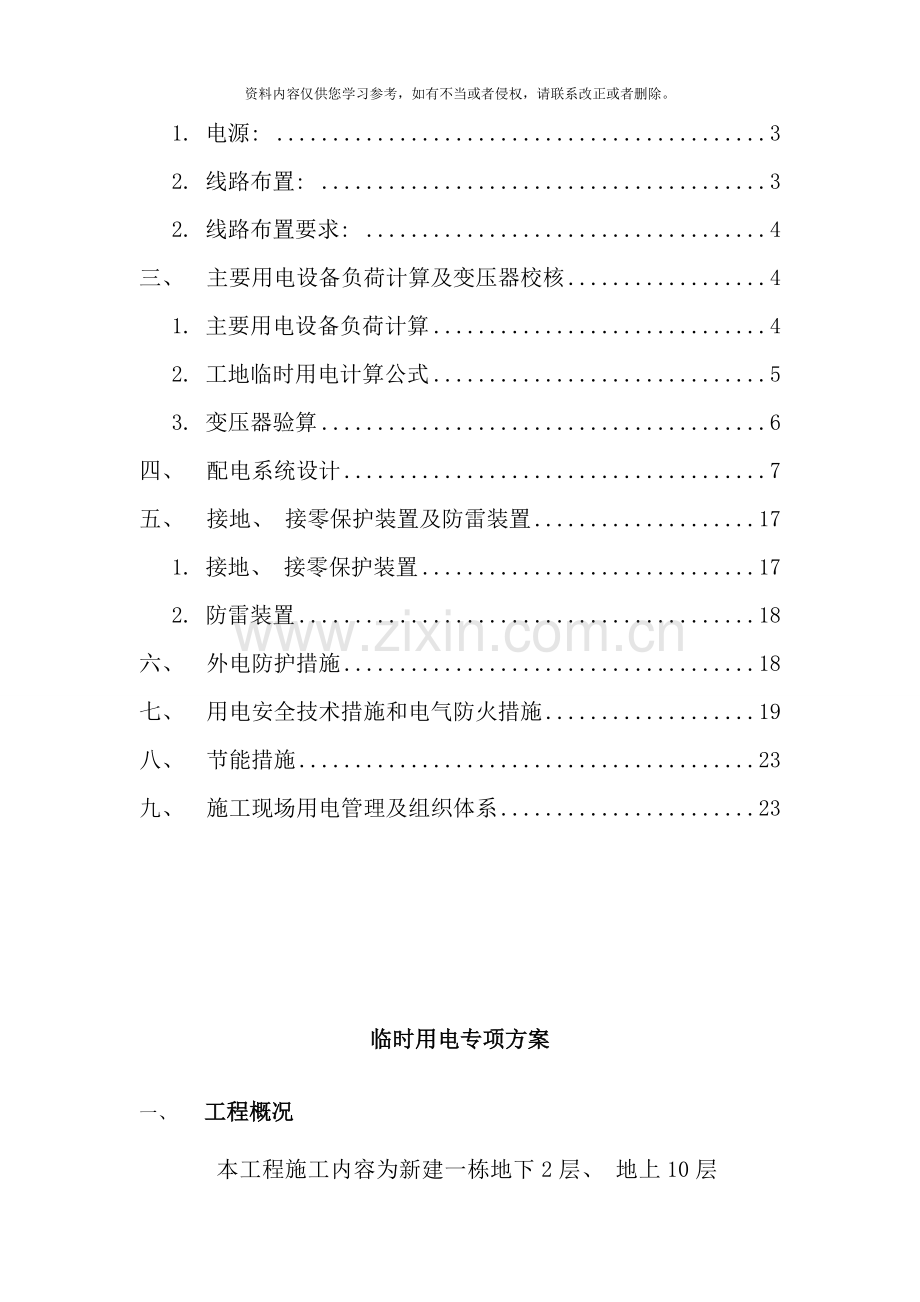

目录

一、 工程概况 3
二、 变配电情况及用电线路布置 3
1. 电源: 3
2. 线路布置: 3
2. 线路布置要求: 4
三、 主要用电设备负荷计算及变压器校核 4
1. 主要用电设备负荷计算 4
2. 工地临时用电计算公式 5
3. 变压器验算 6
四、 配电系统设计 7
五、 接地、 接零保护装置及防雷装置 17
1. 接地、 接零保护装置 17
2. 防雷装置 18
六、 外电防护措施 18
七、 用电安全技术措施和电气防火措施 19
八、 节能措施 23
九、 施工现场用电管理及组织体系 23

临时用电专项方案
一、 工程概况
本工程施工内容为新建一栋地下2层、 地上10层( 局部5层) 的科研教学综合楼, 包含实验室、 科研教学培训区、 学生宿舍区、 行政办公区及地下停车库等功能。其中地下1层和2层主要为车库兼人防, 首层主要为报告厅和设备间; 2~4层为科研教学区和宿舍; 5~10层主要为实验室。总建筑面积34515.2m2, 其中地上建筑面积23472.6m2, 地下建筑面积11042.6m2。本工程±0.000相当于吴淞高程绝对高程4.9m, 建筑总高度55m。
工程名称: 浦东医院新建科研教学大楼工程项目
建设单位: 上海南汇城乡建设开发投资总公司
设计单位: 信息产业电子第十一设计研究院科技工程股份有限公司
工程监理: 上海恒基建设工程项目管理有限公司
施工单位: 上海建工四建集团有限公司
二、 变配电情况及用电线路布置
1. 电源:
(1) 进场前业主已提供一台400 kW正式配电箱, 在工地东南角。因桩基施工和主体期间用电负荷较大, 业主安排从医院精神卫生中心再接出200KW供电至施工现场, 以满足施工需要。
(2) 在基础支护桩施工阶段, 不同类型大型桩机投入使用, 其用电量高峰应在基坑支护桩施工阶段最大, 如此施工阶段用电负荷大于建设单位提供的用电负荷, 我司采取按各机械用电负荷错开进行施工, 且将负荷较大的三轴机在试桩养护期间先进行施工。其后再进行其它桩基及围护的施工以确保桩基施工的总用电量在电总负荷内。
2. 线路布置:
2.1. 从业主提供的总配电箱引出至配电房专用配电柜。
从配电柜引出三条线路:
A1线路: 负责办公区用电;
A2线路: 负责主楼塔吊施工用电;
A3线路: 钢筋切断机、 圆盘锯、 直螺纹机、 木工加工场及上部结构施工用电。
3. 线路布置要求:
① 从配电室引出的线路, 进入现场后采用埋地电缆敷设。
② 电缆从地下0.2m引出到地上2m范围内必须加防护套, 防护套管的内径不应小于电缆外径的1.5倍。
③ 埋地电缆埋设深度不小于0.7m, 上下左右各铺5cm厚细砂, 然后覆盖砖等硬质保护层, 并做好警示标志。埋地电缆的接头应设置在地面上的接线盒内。
④ 埋地电缆与其附近外电电缆和管沟的平行间距不得小于2m,交叉间距不得小于1m。
⑤ 电缆沿墙敷设, 利用支架按1000mm间距固定于围墙上。
⑥ 电缆沿墙敷设高度不小于2.5m, 过道路必须有防护措施, 且离地高度不小于5m, 过路埋地电缆必须以钢管保护, 并在路面上以红漆标明电缆走向, 作好警示标记。
⑦ 电缆在穿越墙壁或易受机械损伤的场所须设套管保护。
三、 主要用电设备负荷计算及变压器校核
1. 主要用电设备负荷计算
① 桩基阶段
名称
型 号
数量
P (kW)
P总(kW)
备注
三轴搅拌机
SB-180
1
330
330

钻孔灌注桩机械
GPS-10
7
37
259

两轴搅拌机
JB-70
3
85
255

高压旋喷桩
GS500-4
1
100
100

电焊机

7
12
84

泥浆泵
3PNL
1
22
22

潜水泵
20米
2
1.5
3

污水泵
50米
2
3.7
7.4

日光灯

20
0.04
0.8

合计

1061

② 结构施工阶段
名称
型 号
数量
P (kW)
P总(kW)
备注
塔吊
QTZ63
1
60
60

人货两用电梯
SCD200
1
33
33

施工货梯

2
13
26

镝灯

3
3.2
9.6

木工圆锯机

1
3
3

钢筋对焊机

2
22
44

钢筋切断机
GJ-40
2
7
14

钢筋弯曲机
GJ7-40
2
2.8
5.6

钢筋调直机
GJ4-14/4
1
9
9

真空泵
2S-185
2
5.5
11

高压水泵

1
3
3

电焊机

4
12
48

插入式振动器

10
1.1
11

风镐

1
5.5
5.5

潜水泵
20米
2
1.5
3

污水泵
50米
2
3.7
7.4

空调

16
1.5
24

日光灯

120
0.04
4.8

电脑

10
1
10

合计

331.9

③ 装饰施工阶段
名称
型 号
数量
P (kW)
P总(kW)
备注
人货两用电梯
SCD200
1
33
33

施工货梯

2
13
26

镝灯

3
3.2
9.6

木工圆锯机

1
3
3

钢筋切断机
GJ-40
2
7
14

钢筋弯曲机
GJ7-40
2
2.8
5.6

钢筋调直机
GJ4-14/4
1
9
9

真空泵
2S-185
2
5.5
11

高压水泵

1
3
18

电焊机

2
12
24

插入式振动器

5
1.1
5.5

风镐

1
5.5
5.5

潜水泵
20米
2
1.5
3

污水泵
50米
2
3.7
7.4

空调

16
1.5
24

太阳

10
0.5
5

日光灯

120
0.04
4.8

电脑

10
1
10

合计

218.4

2. 工地临时用电计算公式
P=1.1( K1ΣPc+0.1P) =1.24K1ΣP
其中 ΣP――全部施工动力用电设备额定用量之和;
K1――全部施工用电设备同时使用系数;
总数10台以内取0.75; 10—30台取0.7; 30台以上取0.6;
1.1――用电不均匀系数。
分析各阶段用电量统计采用最大施工阶段用电量进行计算。
经过计算得到P=1.24×0.6×834.5=621kW, 业主提供变压器有功功率为630KW,
因此变压器满足施工现场用电要求。
四、 配电系统设计
1. 导线截面计算:
A1总路
(1). 主要负荷: 办公区、 养护室用电
(2). 用电量计算:
根据公式, 计算得到P=45KW
(3). 配电导线截面计算:
a) 按导线的允许电流选择:
三相五线制低压线路上的电流能够按照下式计算:

式中: Il —— 线路工作电流值(A);
Ul —— 线路工作电压值(V),三相五线制低压时取380V。
经计算, 得到 Il =91.3A。查表得导线截面 70mm2
b) 按导线的允许电压降校核:
配电导线截面的电压能够按照下式计算:

式中: [e] —— 导线电压降(%), 对工地临时网路取5%;
P —— 各段线路负荷计算功率(kW), 即计算用电量;
L —— 各段线路长度(m); 40m
C —— 材料内部系数, 三相五线铜线取77.0, 三相五线铝线取46.3;
S —— 导线截面积(mm2);
M —— 各段线路负荷矩(kW.m)。
经计算, 得到e=0.334%<[e]=5%, 选择70 mm2满足电压降要求
第A1-1路
(1). 主要负荷: 电脑、 空调、 日光灯等
(2). 用电量计算:
根据公式, 计算得到P=40.1KW
(3). 配电导线截面计算:
a) 按导线的允许电流选择:
三相五线制低压线路上的电流能够按照下式计算:

式中: Il —— 线路工作电流值(A);
Ul —— 线路工作电压值(V),三相五线制低压时取380V。
经计算, 得到 Il =1000×40.1÷( 1.732×380×0.75) =81.23 A。查表得导线截面S=25mm2
b) 按导线的允许电压降校核:
配电导线截面的电压能够按照下式计算:

L=40m,C=77,S=25,
经计算, 得到e=0.932%<5%, 选择25电缆线能满足电压降要求
A2总路
(1). 主要负荷: 1#、 2#塔吊施工用电
(2). 用电量计算:
根据公式一, 计算得到P=146.66KW
(3). 配电导线截面计算:
a) 按导线的允许电流选择:
三相五线制低压线路上的电流能够按照下式计算:

式中: Il —— 线路工作电流值(A);
Ul —— 线路工作电压值(V),三相五线制低压时取380V。
经计算, 得到 Il = 297.1A。查表得导线截面S=150
b) 按导线的允许电压降校核:
配电导线截面的电压能够按照下式计算:

式中: [e] —— 导线电压降(%), 对工地临时网路取5%;
P —— 各段线路负荷计算功率(kW), 即计算用电量;
L —— 各段线路长度(m); 60m
C —— 材料内部系数, 三相五线铜线取77.0, 三相五线铝线取46.3;
S —— 导线截面积(mm2);
M —— 各段线路负荷矩(kW.m)。
经计算, 得到e=0.761, 选择150 电缆线能满足电压降要求
(4). 选择的电缆线:
VV3×150＋70＋70, 其Ie＝298A, 导线满足电流及电压降要求。
第A2-1路
(1). 主要负荷: 1#塔吊
(2). 用电量计算:
根据公式一, 计算得到P=73.33KW
(3). 配电导线截面计算:
a) 按导线的允许电流选择:
三相五线制低压线路上的电流能够按照下式计算:

式中: Il —— 线路工作电流值(A);
Ul —— 线路工作电压值(V),三相五线制低压时取380V。
经计算, 得到 Il = 148.55A。查表得导线截面S=50
b) 按导线的允许电压降校核:
配电导线截面的电压能够按照下式计算:

式中: [e] —— 导线电压降(%), 对工地临时网路取5%;
P —— 各段线路负荷计算功率(kW), 即计算用电量;
L —— 各段线路长度(m); 60m
C —— 材料内部系数, 三相五线铜线取77.0, 三相五线铝线取46.3;
S —— 导线截面积(mm2);
M —— 各段线路负荷矩(kW.m)。
经计算, 得到e=1.142, 选择50电缆线能满足电压降要求
第A2-2路
同A2-1路选择的电缆线:
VV3×50＋25＋25, 其Ie＝157A, 导线满足电流及电压降要求。
A3总路
(1). 主要负荷: 交流电焊机、 对焊机、 钢筋切断机、 直螺纹机等
(2). 用电量计算:
根据公式一, 计算得到P=173.17KW
(3). 配电导线截面计算:
a) 按导线的允许电流选择:
三相五线制低压线路上的电流能够按照下式计算:

式中: Il —— 线路工作电流值(A);
Ul —— 线路工作电压值(V),三相五线制低压时取380V。
经计算, 得到 Il = 350.8A。查表得导线截面S=240
b) 按导线的允许电压降校核:
配电导线截面的电压能够按照下式计算:

式中: [e] —— 导线电压降(%), 对工地临时网路取5%;
P —— 各段线路负荷计算功率(kW), 即计算用电量;
L —— 各段线路长度(m); 100m
C —— 材料内部系数, 三相五线铜线取77.0, 三相五线铝线取46.3;
S —— 导线截面积(mm2);
M —— 各段线路负荷矩(kW.m)。
经计算, 得到e=0.937, 选择240电缆线能满足电压降要求
第A3-1路
(1). 主要负荷: 对焊机、 钢筋弯曲机、 圆盘锯、 钢筋切断机等
(2). 用电量计算:
根据公式, 计算得到P=82.13KW
(3). 配电导线截面计算:
a) 按导线的允许电流选择:
三相五线制低压线路上的电流能够按照下式计算:

式中: Il —— 线路工作电流值(A);
Ul —— 线路工作电压值(V),三相五线制低压时取380V。
经计算, 得到 Il = 166.3A。查表得导线截面S=70
b) 按导线的允许电压降校核:
配电导线截面的电压能够按照下式计算:

式中: [e] —— 导线电压降(%), 对工地临时网路取5%;
P —— 各段线路负荷计算功率(kW), 即计算用电量;
L —— 各段线路长度(m); 80m
C —— 材料内部系数, 三相五线铜线取77.0, 三相五线铝线取46.3;
S —— 导线截面积(mm2);
M —— 各段线路负荷矩(kW.m)。
经计算, 得到e=1.21, 选择70电缆线能满足电压降要求
第A3-2路
(1). 主要负荷: 交流电焊机及其它施工用电
(2). 用电量计算:
根据公式, 计算得到P=31.68KW
(3). 配电导线截面计算:
a) 按导线的允许电流选择:
三相五线制低压线路上的电流能够按照下式计算:

式中: Il —— 线路工作电流值(A);
Ul —— 线路工作电压值(V),三相五线制低压时取380V。
经计算, 得到 Il =64.1A。查表得导线截面S=16
b) 按导线的允许电压降校核:
配电导线截面的电压能够按照下式计算:

式中: [e] —— 导线电压降(%), 对工地临时网路取5%;
P —— 各段线路负荷计算功率(kW), 即计算用电量;
L —— 各段线路长度(m); 100
C —— 材料内部系数, 三相五线铜线取77.0, 三相五线铝线取46.3;
S —— 导线截面积(mm2);
M —— 各段线路负荷矩(kW.m)。
经计算, 得到e=2.57, 选择16电缆线能满足电压降要求
第A3-3路
(1). 主要负荷: 交流电焊机及其它施工用电
(2). 用电量计算:
根据公式, 计算得到P=31.68KW
(3). 配电导线截面计算:
a) 按导线的允许电流选择:
三相五线制低压线路上的电流能够按照下式计算:

式中: Il —— 线路工作电流值(A);
Ul —— 线路工作电压值(V),三相五线制低压时取380V。
经计算, 得到 Il =64.1A。查表得导线截面S=16
b) 按导线的允许电压降校核:
配电导线截面的电压能够按照下式计算:

式中: [e] —— 导线电压降(%), 对工地临时网路取5%;
P —— 各段线路负荷计算功率(kW), 即计算用电量;
L —— 各段线路长度(m); 100
C —— 材料内部系数, 三相五线铜线取77.0, 三相五线铝线取46.3;
S —— 导线截面积(mm2);
M —— 各段线路负荷矩(kW.m)。
经计算, 得到e=2.57, 选择16电缆线能满足电压降要求
第A3-4路
(1). 主要负荷: 对焊机、 钢筋弯曲机、 圆盘锯、 钢筋切断机等
(2). 用电量计算:
根据公式, 计算得到P=82.13KW
(3). 配电导线截面计算:
a) 按导线的允许电流选择:
三相五线制低压线路上的电流能够按照下式计算:

式中: Il —— 线路工作电流值(A);
Ul —— 线路工作电压值(V),三相五线制低压时取380V。
经计算, 得到 Il = 166.3A。查表得导线截面S=70
b) 按导线的允许电压降校核:
配电导线截面的电压能够按照下式计算:

式中: [e] —— 导线电压降(%), 对工地临时网路取5%;
P —— 各段线路负荷计算功率(kW), 即计算用电量;
L —— 各段线路长度(m); 80m
C —— 材料内部系数, 三相五线铜线取77.0, 三相五线铝线取46.3;
S —— 导线截面积(mm2);
M —— 各段线路负荷矩(kW.m)。
经计算, 得到e=1.21, 选择70电缆线能满足电压降要求
A4总路
(1). 主要负荷: 交流电焊机、 对焊机及上部施工用电等
(2). 用电量计算:
根据公式一, 计算得到P=161.04KW
(3). 配电导线截面计算:
a) 按导线的允许电流选择:
三相五线制低压线路上的电流能够按照下式计算:

式中: Il —— 线路工作电流值(A);
Ul —— 线路工作电压值(V),三相五线制低压时取380V。
经计算, 得到 Il = 326.2A。查表得导线截面S=185
b) 按导线的允许电压降校核:
配电导线截面的电压能够按照下式计算:

式中: [e] —— 导线电压降(%), 对工地临时网路取5%;
P —— 各段线路负荷计算功率(kW), 即计算用电量;
L —— 各段线路长度(m); 80m
C —— 材料内部系数, 三相五线铜线取77.0, 三相五线铝线取46.3;
S —— 导线截面积(mm2);
M —— 各段线路负荷矩(kW.m)。
经计算, 得到e=0.904, 选择185电缆线能满足电压降要求
第A4-1路
(1). 主要负荷: 交流电焊机及其它施工用电
(2). 用电量计算:
根据公式二, 计算得到P=31.68KW
(3). 配电导线截面计算:
a) 按导线的允许电流选择:
三相五线制低压线路上的电流能够按照下式计算:

式中: Il —— 线路工作电流值(A);
Ul —— 线路工作电压值(V),三相五线制低压时取380V。
经计算, 得到 Il =64.1A。查表得导线截面S=16
b) 按导线的允许电压降校核:
配电导线截面的电压能够按照下式计算:

式中: [e] —— 导线电压降(%), 对工地临时网路取5%;
P —— 各段线路负荷计算功率(kW), 即计算用电量;
L —— 各段线路长度(m); 100
C —— 材料内部系数, 三相五线铜线取77.0, 三相五线铝线取46.3;
S —— 导线截面积(mm2);
M —— 各段线路负荷矩(kW.m)。
经计算, 得到e=2.57, 选择16电缆线能满足电压降要求
(4). 选择的电缆线:
VV3×16＋10＋10, 其Ie＝87A, 导线满足电流及电压降要求。
第A4-2路
VV3×16＋10＋10, 其Ie＝87A, 导线满足电流及电压降要求
第A4-3路
VV3×16＋10＋10, 其Ie＝87A, 导线满足电流及电压降要求
A5总路
(1). 主要负荷: 3#、 4#塔吊施工用电
(2). 用电量计算:
根据公式, 计算得到P=146.66KW
(3). 配电导线截面计算:
a) 按导线的允许电流选择:
三相五线制低压线路上的电流能够按照下式计算:

式中: Il —— 线路工作电流值(A);
Ul —— 线路工作电压值(V),三相五线制低压时取380V。
经计算, 得到 Il =297.1A。查表得导线截面S=150
b) 按导线的允许电压降校核:
配电导线截面的电压能够按照下式计算:

式中: [e] —— 导线电压降(%), 对工地临时网路取5%;
P —— 各段线路负荷计算功率(kW), 即计算用电量;
L —— 各段线路长度(m); 60m
C —— 材料内部系数, 三相五线铜线取77.0, 三相五线铝线取46.3;
S —— 导线截面积(mm2);
M —— 各段线路负荷矩(kW.m)。
第A5-1路
(1). 主要负荷: 3#塔吊
(2). 用电量计算:
根据公式, 计算得到P=73.33KW
(3). 配电导线截面计算:
a) 按导线的允许电流选择:
三相五线制低压线路上的电流能够按照下式计算:

式中: Il —— 线路工作电流值(A);
Ul —— 线路工作电压值(V),三相五线制低压时取380V。
经计算, 得到 Il = 148.55A。查表得导线截面S=50
b) 按导线的允许电压降校核:
配电导线截面的电压能够按照下式计算:

式中: [e] —— 导线电压降(%), 对工地临时网路取5%;
P —— 各段线路负荷计算功率(kW), 即计算用电量;
L —— 各段线路长度(m); 60m
C —— 材料内部系数, 三相五线铜线取77.0, 三相五线铝线取46.3;
S —— 导线截面积(mm2);
M —— 各段线路负荷矩(kW.m)。
经计算, 得到e=1.142, 选择50电缆线能满足电压降要求
(4). 选择的电缆线:
VV3×50＋25＋25, 其Ie＝157A, 导线满足电流及电压降要求。
第A5-2路
同A2-1路选择的电缆线:
VV3×50＋25＋25, 其Ie＝157A, 导线满足电流及电压降要求。

2. 开关选择:
(1). 总配电箱:
第A1路: I30=91.3A < Ie=345A, 选用DZ20y-400/3300型号的空气开关;
第A2路: I30=297.1A < Ie=345A, 选用DZ20y-400/3300型号的空气开关;
第A3路: I30=350.8A < Ie=600A, 选用DZ10-600/3型号的空气开关;
第A4路: I30=326.2A < Ie=600A, 选用DZ10-600/3型号的空气开关;
第A5路: I30=297.1A < Ie=345A, 选用DZ20y-400/3300型号的空气开关;
五、 接地、 接零保护装置及防雷装置
1. 接地、 接零保护装置
(1). 本工程临时用电采用TN-S保护接零系统。

(2). 总配电箱, 分配电箱金属外壳必须与保护接零连接, 并做重复接地, 每一次接地装置电阻值应不大于10欧姆。PE线上严禁装设开关或熔断器, 严禁经过工作电流且严禁断线。
(3). 电动机械和移动电气设备的外壳与保护零线相连接, 导线截面不小于2.5mm2。
(4). 采用接零保护, 保护接零应单独敷设, 不做她用。重复接地, 应与保护接零相连接。保护零线的截面应不小于工作零线的截面。保护零线必须选择不小于10mm2的绝缘铜线。
(5). 当施工现场与外电线路共用一供电系统时, 电气设备的接地、 接零保护与原系统保持一致, 不得部分设备保护接零, 部分设备保护接地。
(6). 保护零线的统一标志绿/黄双色绝缘电线, 严禁用其它颜色线代替。
(7). 在任何情况下不得将双色线作负荷电源线。
(8). 人工接地体的安装:
l 人工接地体的形式: 垂直接地体使用Ф25钢管, 长度2~3m, 接地体间距一般不小于2.5m。
l 接地体用手锤将接地体垂直打入土中, 并与设备用导线可靠相连。
l 楼层内分配电箱的接地体采用自然接地体, 利用大楼的避雷钢筋作接地体。
l 接地体与接地体的连接方式, 采用螺栓焊接, 螺栓直径不得小于8mm。
2. 防雷装置
(1). 防雷设施: 施工现场内的塔式起重机、 人货两用电梯接
