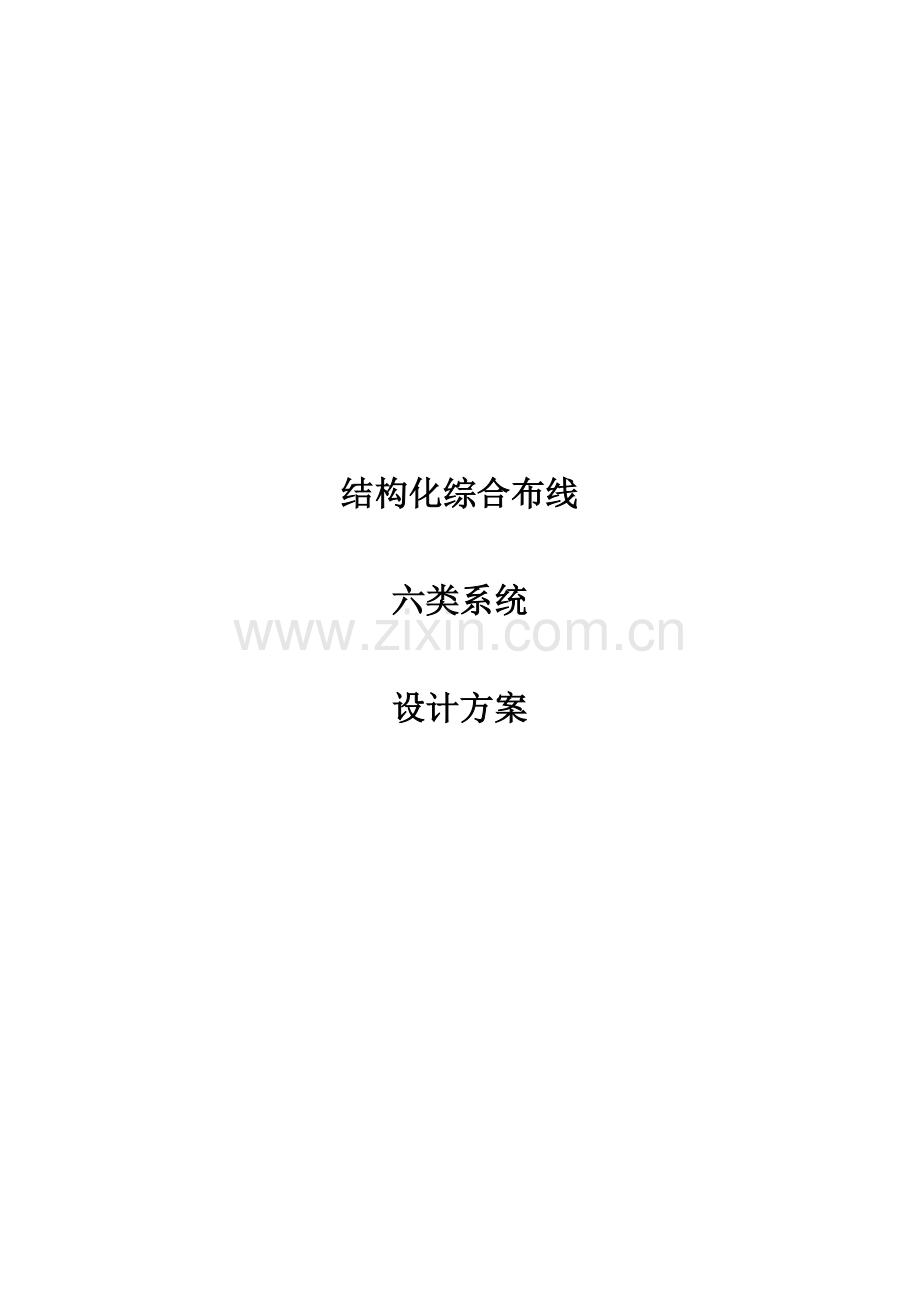

结构化综合布线
六类系统
设计方案

贰零壹伍年捌月

第1章 综合布线系统概述
1.1 网络布线基础
在今天的办公楼中，拥有一套先进的综合布线系统，不仅能提供对外电讯服务，并且能很好的融合话音、数据、视讯，从完全意义上它为整个办公楼提供了一个迅速、通畅的信息传输通道。
结构化综合布线，是针对建筑内部智能系统（电脑及网络、语音设备、楼宇自控设备、视频设备等）的信号传输线路，通过它可使话音设备、数据设备、互换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连。因而在此基础上进行话音通信、数据图像解决、控制等，从而建成智能化的办公楼。
对于一座办公楼，结构化综合布线系统是实现智能化的先决条件和基础，同时也是办公楼现代化的重要标志之一。

1.2 结构化布线

l 具有开放性和充足的灵活性，不管各个子系统设备如何改变，位置如何 移动，布线系统只需跳线 不须任何其它改变。
l 设计思绪简洁，施工简朴，施工费用减少。
l 可根据最终用户的不同需求进行随时的改变和调整。

典型综合布线示意图

1.3 综合布线施工流程
在施工中机房室内线路采用六类双绞网线进行铺设，尽量减少明线走线的距离，在明线铺设过程中采用明装线槽进行加装。室外网络传输从主楼到达此外五部分区均采用8芯光纤并用PVC管路套装安装，至各楼层采用有线与无线网络设备统一进箱或进柜悬挂安装，并运用线路排架统一安排线走线。
1.4 执行标准
智能建筑已逐步发展成为一种产业，如同计算机、建筑同样，也必须有标准规范。目前，已出台的综合布线及其产品、线缆、测试标准重要有：
l l ISO/IEC 11801 《信息技术-布线标准》
l l ANSI EIA/TIA 568A《商务建筑电信布线标准》
l l ANSI EIA/TIA 568B.2-1《4对100欧姆六类布线系统性能指标标准》
l l 《建筑与建筑群综合布线系统工程设计规范》 (GB/T-50311)
l l 《建筑与建筑群综合布线系统工程验收规范》 (GB/T-50312)《民用建筑电气设计规范》 (JGJ/T16-92)
l l 《电器设备安装工程施工及验收规范》 (GBJ232-90、92)
l l 《建筑与建筑群综合布线系统工程设计规范》 (CECS72-97)
l l 《智能建筑设计标准》 (EBD-03-95)
l l 《工业公司程控用户互换机工程设计规范》
l l 《工业公司通信接地设计规范》
第2章 网络设备的设计和安排
1、 本工程共计设计安装有线网点位167个点位，涉及中震培训中心所有住宿房间、职工宿舍、前台、会议室及餐厅。另个根据现实情况规定设计安装73个点位无线AP的WIFI覆盖，达成全单位无线网络的无死角覆盖。预计可接受500左右用户同时上网规定及内部网络通讯需求。有线设备构架示意图如下：
2、 有线及无线网络各个单元楼链接采用光缆传输以保证信号的稳定及速度。楼层无线互换机采用TP-LINK品牌POE互换机无强电供电模式。
3、 借助于无线AC控制器（可选）对所有的无线AP进行统一管理、统一调配，彻底实现无线漫游和无缝网络切换。
4、 在无AC情况下，通过对各个无线AP的信道进行调配，可以基本实现无线漫游和无缝网络切换，随心所欲的进行移动办公，不会对移动中的终端产生任何网络影响。
5、 无线信号发射设备采用TP-LINK450MAP传输，以达成无线信号全单位无死角的覆盖目的，无线网络覆盖示意图如下：

楼层示意图

6、 中心设备均采用H3C管理级路由器，下设防火墙以保证上网安全及抵挡黑客攻克的同时也防止客人对国家严禁网站的登录，互换机由一台24口管理级三层互换机，6台8口楼道管理级互换机、6台16口互换机，7台24口互换机和11台POE互换机组成，以满足单位对流量控制划分，和减少网络对冲故障的出现。
第3章 网络工程材料及价格概况。

网络工程材料清单
产品
品牌
型号
单位
数量
单价
合计
备注
一、重要设备
主路由器
H3C

台
1

主互换机
H3C

台
1

管理型防火墙
H3C

台
1

楼道千兆互换机
TP

台
8

管理型互换机
TP

台
6

16口
管理型互换机
TP

台
7

24口
POE交找机
TP

台
11

9口
无线AP
TP

台
73
245
17885

小计

二、辅助设备
网络机柜
图腾
42U2米
台
2
1240
2480

网络机柜
图腾
6U0.4米
台
13
290
3770

网络理线模块架
安普
24口
支
18
180
3240

网络理线架
安普
24口
支
18
45
810

室内网络面板
安普
网络
个
163
30
4890

光纤跳线
精连
单模
根
25
20
500

光纤终端盒

只
16
35
560

光纤收发器

单模
对
15
360
5400

水晶头

盒
10
45
450

线槽

20
米
2023
2
4000

线槽

32
米
800
3.5
2800

PVC线管

32
米
1000
2.5
2500

光纤藕合器

个
100
4
400

光纤收发器机架

个
500
1
500

其他损耗小件

2548

合计

34884

三、线材
超六类网线
安普
室内
箱
70
480
33600

光缆
安普
8芯
米
1300
4.5
5850

电源线

RVV3*2.0
米
1200
2.6
3120

电源插排
公牛

只
15
60
900

合计

43470

四、人工费用
线路铺设及安装

个
150
180
27000

光纤溶接

点
84
20
1680

设备调试

批
1
10000
10000

场地运送管理

批
1
4500
4500

合计

33180

总计

税金

总计
