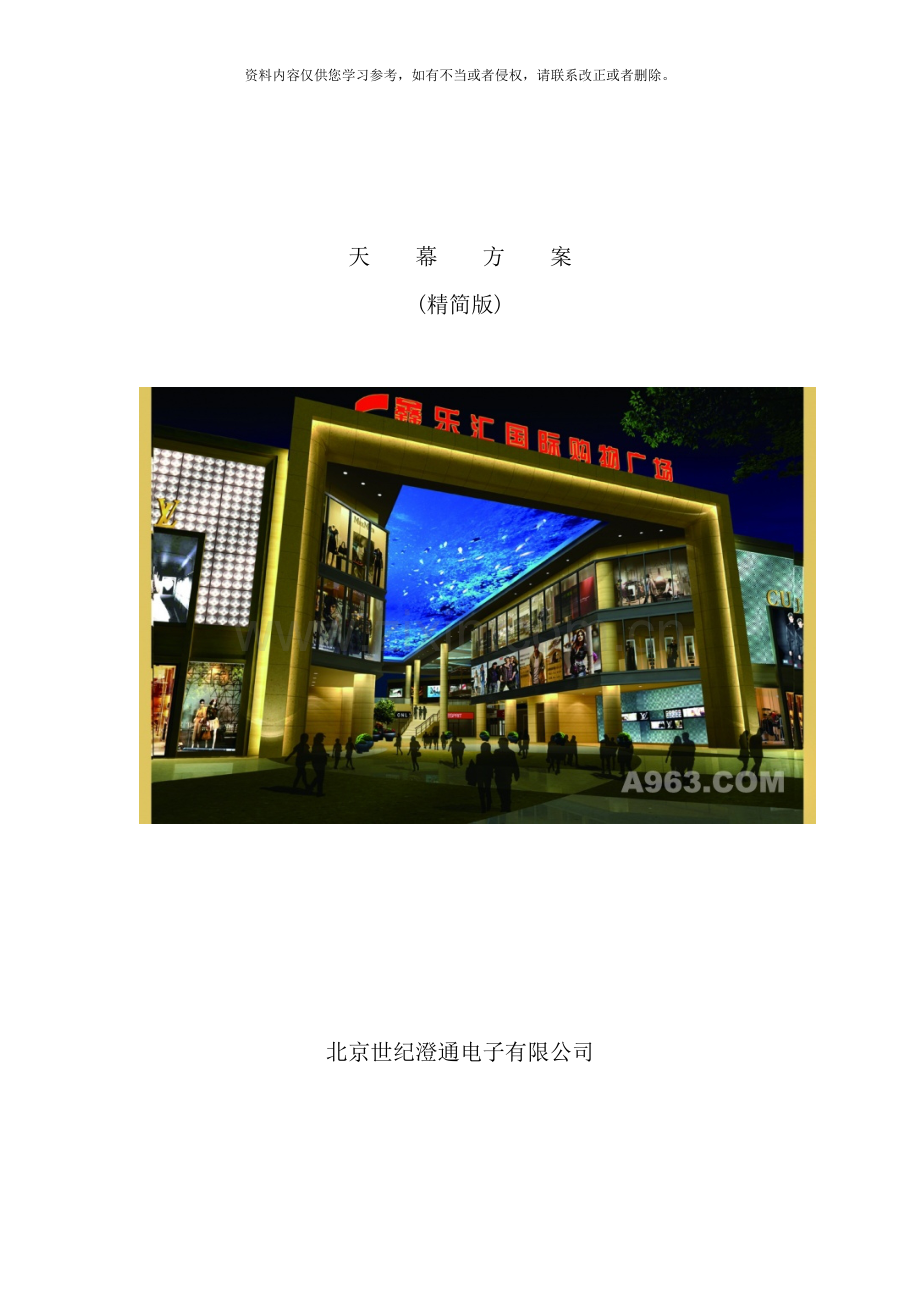

天 幕 方 案
(精简版)

北京世纪澄通电子有限公司

一、 公司介绍
北京世纪澄通电子有限公司始建于1996年, 自建立之日起一直专注于提供LED显示屏灯光系列产品系统应用解决方案。总部毗邻首都国际机场, 设在美丽的绿港城市北京市顺义区, 现拥有 0余平米的自建厂房及具备现代化设备的生产基地, 同时拥有遍布全国的32个直属和销售服务机构。
辛勤耕耘LED应用技术领域, 并致力于其研究成果的产品化和产业化。科研与生产制造基地的构建, 使公司成为中国北方最具规模LED应用产品的生产厂商。经过多年的发展, 公司不但在LED行业积累了深厚的技术和丰富的经验, 更培养了一批专业水平高、 素质过硬的技术研发队伍, 公司的研发中心于 光荣地成为北京市科委认定的研发机构。
二、 相关业绩
我公司对工程项目的实施经验极其丰富, 每年百平米以上LED显示屏工程项目不下200个, 我公司也曾或负责、 或参与了各类LED幕工程项目, 从各种LED塑壳数码管式幕屏到铝型材灯条式幕屏, 再到各种模组式幕屏, 具有丰富的经验。典型案例有:
国贸大厦NICE幕墙灯模组式P31.25彩幕120平米;
张家口金凤大厦LED数码管屏300平米;
秦皇岛人民广场P37.5可折叠式灯条彩幕933平米;
济南P50户外高亮灯条式彩幕300平米;
台湾彩车P16户外高密高亮彩幕;
世博会铁道馆P10组合幕屏240平米;
世博会广东馆”天涯共此时”主题天幕P25, 120平米;
山西煤炭交易中心P50户外彩幕 平米、 户内P100彩幕300平米;
三、 总体思想
如今, LED显示系统的技术已趋于完善成熟, 以其强大的表现能力、 可靠性、 安全性和适应性成为户外大型媒体播放的首选, 各种配套设备功能齐全、 性能卓越、 操作简便, 随之而起的是各生产商为了满足各种实际需求而激发出的创造性。
对彩幕类产品而言, 为达到生产、 安装、 调试和维护的快速性, 需具备的特点有:
a) ”宁简勿繁”
彩幕类项目一般面积巨大, 控制点数多。对于规模大的显示屏设备, 涉及设备繁多, 实际应用中会因此增加工作量, 需在前期设计中充分考虑后续工作的简洁、 简便, 因此, 务必简化。
b) ”模块集成”
出于生产制造的需要, 模块需要一定的尺寸, 模块过大, 生产困难, 安装简便, 尺寸小, 生产简便, 老化、 调试、 安装繁琐。适当的模块化可使大量的安装工作在生产厂家内部完成, 同时易于老化、 调试、 运输及安装; 模块化目标是LED显示元件、 电源、 控制、 单元结构一体化。对外只需要电源盒信号线;
c) ”轻薄通透”
彩幕类产品的巨大面积带来诸多问题, 自身重量不容忽视、 风载、 雪载、 防水等等, 为此, 尽可能减轻自重以减少对承重结构的要求, 采用”通透”设计减少风载。
d) ”整体防水”
大规模彩幕类产品一般安装于户外或半户外, 受地方、 雨水、 阴霾、 雾霭、 四季气候天气变化影响较大, 普通数码管两端不论采用何种密封胶都不能满足, 只有采用全防水技术才可。
e) ”使用方便”
”举重若轻”是大规模产品的设计标准, 越高级越庞大的东西最后操作越简便。包括维护、 调试、 使用。
四、 系统组成
本案天幕地处北京三河, 长70米, 有效宽度14米, 点间距31.25毫米, 折合像素数长2240点, 宽448点, 系统按要求分为: 总体钢结构、 LED天幕显示系统、 音响系统、 配电系统及总体装饰, 实现表现时代与风土特色。

图1

显示屏整体分为两大区域35小块, 由信号分配器提供分路信号, 整体信号无级联回绕路, 提高每小块视频信号传输可靠性, 四路网线接入分配器起到双网热备作用, 进一步提高可靠性。

图2 信号连接图

表1、 规格参数
序号
项目名称
参数及指标
LED灯参数
1
管芯生产厂家
台湾亿光
2
型号

3
封装
原厂封装
4
指标( mcd)
R ≥700, G≥1600, B≥400
像素
1
像素尺寸
5.0mm(横向)×5.0mm(纵向)
2
像素间距
31.25 mm,
3
像素组成
1R+1G+1B
4
像素材料
三合一表面贴装LED
5
像素密度
约1024点/㎡, 均匀分布
显示单元( 模组)
1
单元尺寸
mm(长度)×500mm(宽度)
2
像素点数
64×16
3
重量
每平方米重量不超过20kg
4
峰值功耗
不超过300W/㎡
5
平均功耗
不超过160W/㎡
屏幕( 长×宽)
1
显示面积
规则约70m(长)×14m(宽)( 弧形折合成水平)
2
单元组成
35×28
3
显示比例
5:1
4
屏幕厚度
mm
5
屏幕解析度
2240点(最大长)×448点(宽)=1003520点
6
画面分割
可分割、 可整体显示, 效果优先
7
屏幕密度
约1024点/㎡
8
屏幕高度
2.5m( 含结构)
9
屏幕透光率
大于40%
10
最大功率
不超过300W/㎡
11
整屏平均功耗
不超过300KW
12
整屏峰值功耗
不超过1600KW
13
屏幕重量
不超过40000㎏
系统指标　
1
屏幕左右视角
120°
2
屏幕前后视角
120°
3
屏幕亮度
cd/㎡( 6500ºK色温下)
4
灰度等级
红绿蓝各1024级
5
颜色处理深度
红绿蓝各16bits
6
色温
3200K—9000K可调
7
单点亮度校正
具备
8
单点颜色校正
具备
9
亮度调节
自动(根据环境亮度)或手动,保证色温不变
10
图像调节功能
对比度/色调/亮度调节
11
亮度均匀性
≤3%
12
软件环境
Windows操作系统; 标准计算机网络接口
13
寿命—全白
＞100,000 小时
14
无故障时间
＞10000小时
15
失控点
≤1/10000
16
防护等级
防水IP65、 防潮、 防尘、 防风雪、 防高温、 防腐蚀、 防燃烧、 防静电、 抗震动、 抗雷击、 系统具有烟雾报警和温升报警功能。
17
发光点中心距
偏差小于3%
18
换帧率
≥60Hz
19
刷新率
≥1000Hz
20
控制方式
同步
21
反γ校正曲线
具备8条可选择的γ校正曲线
22
自检技术
1.LED单点自检; 2.通讯检测; 3电源检测; 4.温度监控
23
可播放信号源
DVI、 VGA、 DVD、 VCD、 MPEG1、 MPEG2、 HDSDI、 TV、 VCR等
24
视频信号格式
PAL、 NTSC、 SECAM等
25
系统记忆功能
系统能记忆屏体运行时间、 LED灯的亮度值、 色度值, 以保证显示屏持续均匀性, 一旦更换模块或增加面积, 经过整屏亮度和色度校正, 使整个显示屏在其寿命的全部过程中的亮度和色度均匀性保持协调一致。
26
故障检测报警
具备
27
远程监控
具备
28
供电要求
220VAC±10%,50Hz,三相五线制
29
信号兼容性
S端子, 模拟复合, 模拟分量, RGB, SDI, HDSDI, 数据DVI( 最高分辨率到UXGA)
30
环境要求
-15℃~+60℃, 10％~95%RH
31
安全标准
UL, CE, FCC A级, CCC,防护等级IP65国际认证
五、 单元结构
1、 单元模块
单元模块是天幕现场安装的最小单元, 我公司设计制作的单元模块由16个单独铝合金型材灯条、 电源、 控制卡、 框架组成, 单模块单电源、 单卡, 其具有如下特点
l 箱体拼接时对外只有一进一出信号线和电源线, 连接线最少;
l 单模块单卡将单元显示效果提高至最高, 真正实现16位灰度;
l 能够实现快速安装、 调试和维护;
l 单元模块内部灯条信号不级联, 如有损坏影响最少;

图3

图4

图3

图4

2、 钢结构

附图

图1 秦皇岛彩幕933平米

图2 台湾彩车

图 3 ”和谐之环”悬空彩幕

图 4 ”和谐之环”天幕

图5 山西煤炭交易中心260平米P6屏及彩幕

祖国60华诞人民大会堂复兴之路 P15.625三合一表贴

常州火车站条形幕

郑州彩幕( 4红2绿2蓝) 300平米

青岛奥帆中心彩幕”中韩歌友会”

秦皇岛高速公路安全出口收费站彩幕

成都熊猫城彩幕

石家庄龙泉大桥
