第三节电感和电容对交变电流的影响教案.doc

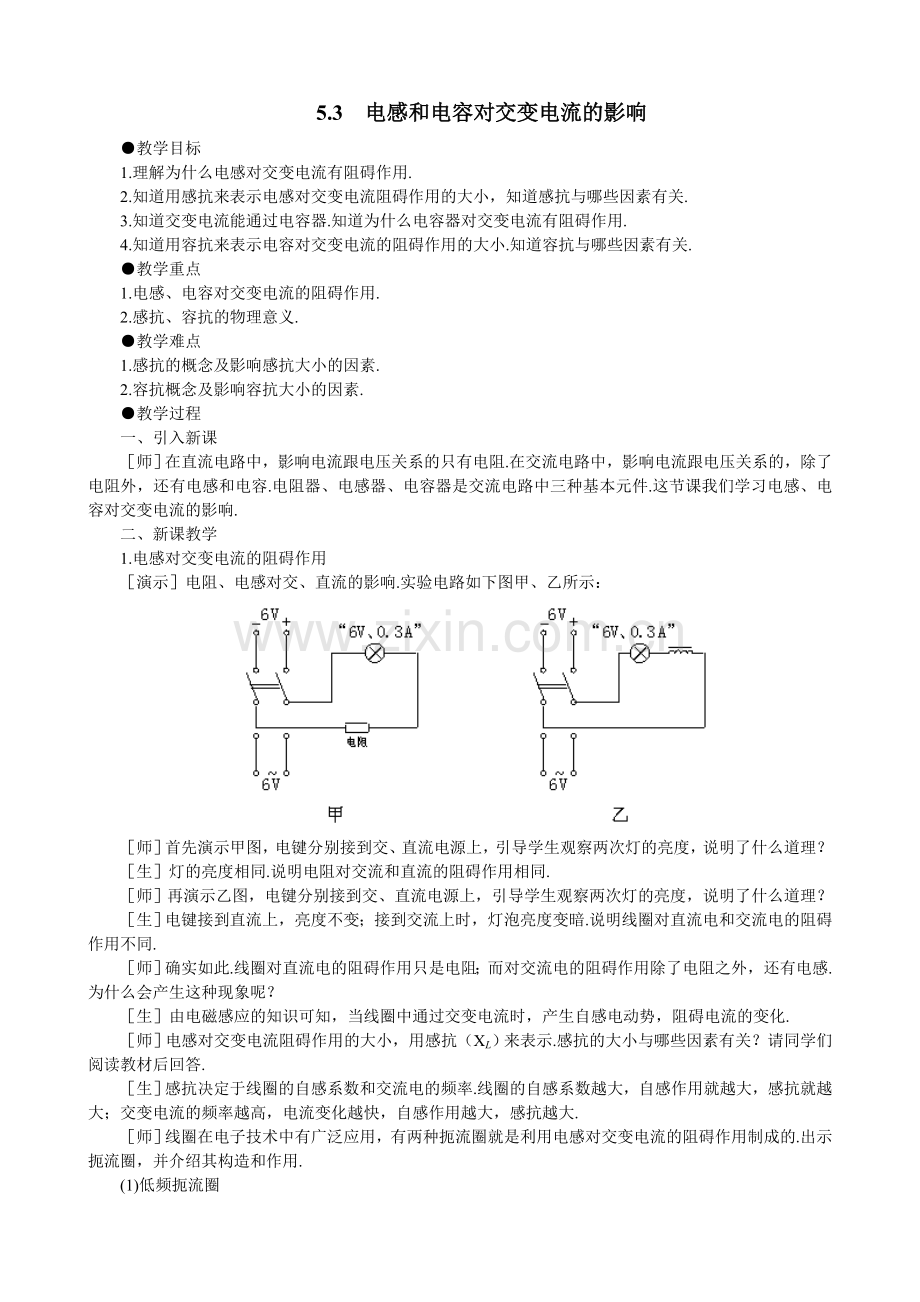

5.3 电感和电容对交变电流的影响教学目标1.理解为什么电感对交变电流有阻碍作用.2.知道用感抗来表示电感对交变电流阻碍作用的大小，知道感抗与哪些因素有关.3.知道交变电流能通过电容器.知道为什么电容器对交变电流有阻碍作用.4.知道用容抗来表示电容对交变电流的阻碍作用的大小.知道容抗与哪些因素有关.教学重点1.电感、电容对交变电流的阻碍作用.2.感抗、容抗的物理意义. 教学难点1.感抗的概念及影响感抗大小的因素.2.容抗概念及影响容抗大小的因素. 教学过程一、引入新课师在直流电路中，影响电流跟电压关系的只有电阻.在交流电路中，影响电流跟电压关系的，除了电阻外，还有电感和电容.电阻器、电感器、电容器是交流电路中三种基本元件.这节课我们学习电感、电容对交变电流的影响.二、新课教学1.电感对交变电流的阻碍作用演示电阻、电感对交、直流的影响.实验电路如下图甲、乙所示：师首先演示甲图，电键分别接到交、直流电源上，引导学生观察两次灯的亮度，说明了什么道理？生灯的亮度相同.说明电阻对交流和直流的阻碍作用相同.师再演示乙图，电键分别接到交、直流电源上，引导学生观察两次灯的亮度，说明了什么道理？生电键接到直流上，亮度不变；接到交流上时，灯泡亮度变暗.说明线圈对直流电和交流电的阻碍作用不同.师确实如此.线圈对直流电的阻碍作用只是电阻；而对交流电的阻碍作用除了电阻之外，还有电感.为什么会产生这种现象呢？生由电磁感应的知识可知，当线圈中通过交变电流时，产生自感电动势，阻碍电流的变化.师电感对交变电流阻碍作用的大小，用感抗（XL）来表示.感抗的大小与哪些因素有关？请同学们阅读教材后回答.生感抗决定于线圈的自感系数和交流电的频率.线圈的自感系数越大，自感作用就越大，感抗就越大；交变电流的频率越高，电流变化越快，自感作用越大，感抗越大.师线圈在电子技术中有广泛应用，有两种扼流圈就是利用电感对交变电流的阻碍作用制成的.出示扼流圈，并介绍其构造和作用.(1)低频扼流圈构造：线圈绕在闭合铁芯上，匝数多，自感系数很大.作用：对低频交流电有很大的阻碍作用.即“通直流、阻交流”.(2)高频扼流圈构造：线圈绕在铁氧体芯上，线圈匝数少，自感系数小.作用：对低频交变电流阻碍小，对高频交变电流阻碍大.即“通低频、阻高频”.2.交变电流能够通过电容器演示电容对交、直流的影响.实验电路如图所示：师开关S分别接到直流电源和交流电源上，观察到什么现象？说明了什么道理？生接通直流电源，灯泡不亮；接通交流电源，灯泡亮了.说明了直流电不能够通过电容器，交流电能够“通过”电容器.师电容器的两极板间是绝缘介质，为什么交流电能够通过呢？用CAI课件展示电容器接到交流电源上，充、放电的动态过程.强调自由电荷并没有通过电容器两极板间的绝缘介质，只是当电源电压升高时电容器充电，电荷向电容器的极板上集聚，形成充电电流；当电源电压降低时电容器放电，电荷从电容器的极板上放出，形成放电电流.电容器交替进行充电和放电，电路中就有了电流，表现为交流通过了电容器.3.电容器对交变电流的阻碍作用演示电容器对交变电流的影响师将刚才实验电路中“1000 F 、15 V”的电容器去掉，观察灯泡的亮度，说明了什么道理？生灯泡的亮度变亮了.说明电容器对交变电流也有阻碍作用.师的确是这样.物理上用容抗（XC)来表示电容器对交变电流阻碍作用的大小.容抗跟哪些因素有关呢？请同学们阅读教材后回答.生容抗决定于电容器电容的大小和交流电的频率.电容越大，在同样电压下电容器容纳电荷越多，因此充放电的电流越大，容抗就越小；交流电的频率越高，充放电进行得越快，充放电电流越大，容抗越小.即电容器的电容越大，交变电流频率越高，容抗越小.电容器具有“通交流、隔直流”“通高频、阻低频”的特点.师介绍电感、电容的广泛存在.三、小结本节课主要学习了以下几个问题：1.由于电感线圈中通过交变电流时产生自感电动势，阻碍电流变化，对交变电流有阻碍作用.电感对交变电流阻碍作用大小用感抗来表示.线圈自感系数越大，交变电流的频率越高，感抗越大，即线圈有“通直流、阻交流”或“通低频，阻高频”特征.2.交变电流“通过”电容器过程，就是电容器充放电过程.由于电容器极板上积累电荷反抗自由电荷做定向移动，电容器对交变电流有阻碍作用.用容抗表示阻碍作用的大小.电容器的电容越大，交流的频率越高，容抗越小.故电容器在电路中有“通交流、隔直流”或“通高频、阻低频”特征.
