汽机上部结构方案
浙能兰溪发电厂工程X1机、X2机机汽轮发电机基础工程（上部结构部分）施工方案
目录
一、编制依据及编制说明二、工程概况
三、工程特点及难点分析四、施工准备
五、施工平面布置及垂直运输六、施工进度计划七、施工流向及施工程序
八、主要分项工程施工方法及技术措施九、质量保证措施十、安全文明施工措施十一、环境保护措施附录
01、汽机基座上部结构承重架受力验算
02、汽机基座框架柱大模板支模对拉螺栓受力计算03、质量安全保证体系网络图
04、X1机汽轮发电机基础上部结构施工进度计划表05、X2机汽轮发电机基础上部结构施工进度计划表
06、X1机、X2机汽机基座-4.5至6.82米层承重架搭设平面布置图
07、X1机、X2机汽机基座6.82至13.66米层承重架搭设平面布置图08、汽机基座框架柱大模板支模节点图
09、X1机、X2机汽轮发电机基础上部结构施工平面布置图
XX省二建建设集团有限公司（原XX省第二建筑工程公司）zhejiangprovinceerjianconstructiongroupco.，ltd.1
浙能兰溪发电厂工程X1机、X2机机汽轮发电机基础工程（上部结构部分）施工方案

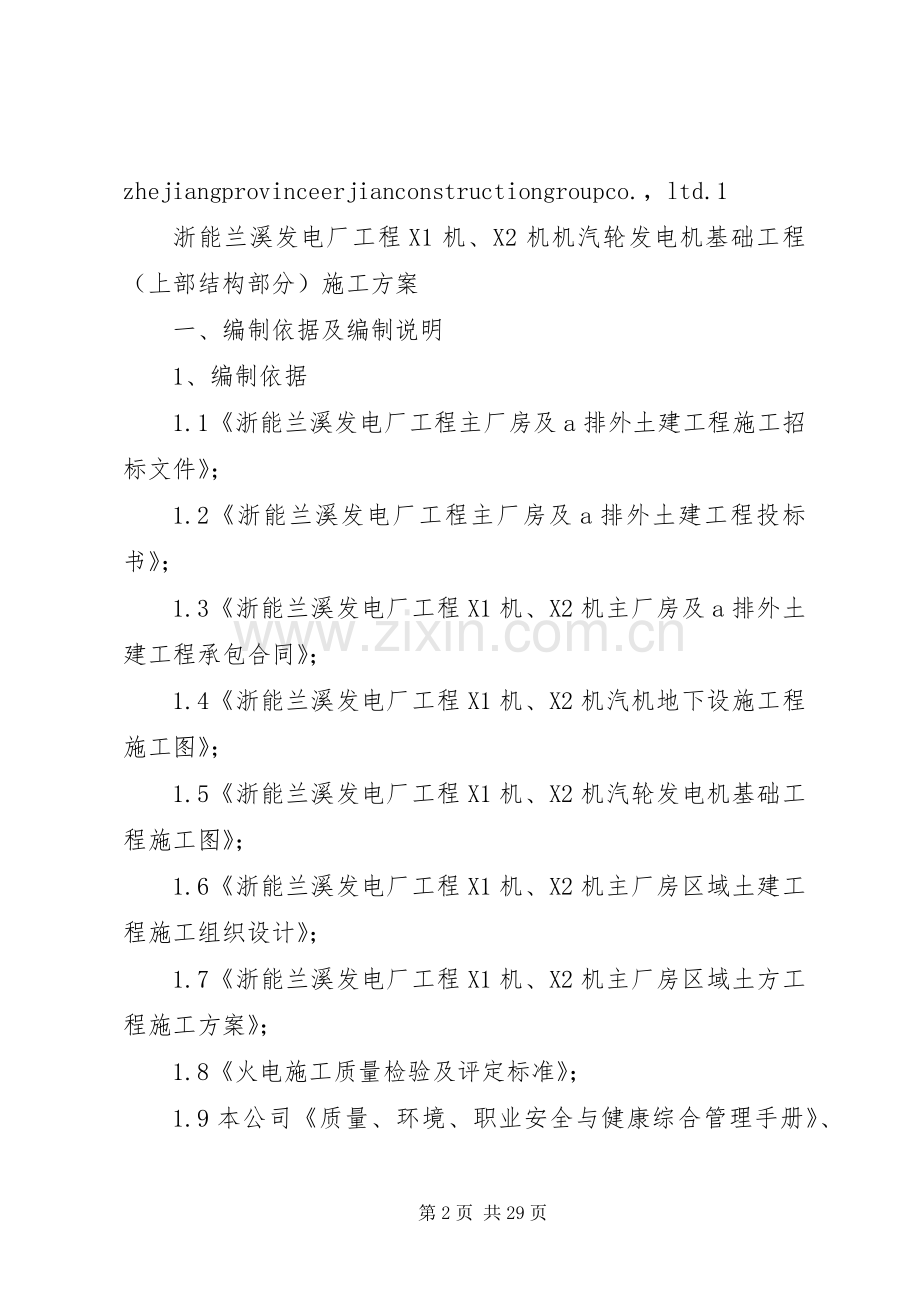

一、编制依据及编制说明
1、编制依据
1.1《浙能兰溪发电厂工程主厂房及a排外土建工程施工招标文件》；
1.2《浙能兰溪发电厂工程主厂房及a排外土建工程投标书》；
1.3《浙能兰溪发电厂工程X1机、X2机主厂房及a排外土建工程承包合同》；
1.4《浙能兰溪发电厂工程X1机、X2机汽机地下设施工程施工图》；
1.5《浙能兰溪发电厂工程X1机、X2机汽轮发电机基础工程施工图》；
1.6《浙能兰溪发电厂工程X1机、X2机主厂房区域土建工程施工组织设计》；
1.7《浙能兰溪发电厂工程X1机、X2机主厂房区域土方工程施工方案》；
1.8《火电施工质量检验及评定标准》；
1.9本公司《质量、环境、职业安全与健康综合管理手册》、《质量、环境、职业安全与健康综合管理程序文件》；
1.10其它有关国家现行规范及标准。
2、工程目标
2.1质量目标：
2.1.1工程质量目标。工程建设达到“鲁班奖”质量标准。
2.1.2工程质量标准。全面达到国家验收标准。
2.2安全目标：
2.2.1杜绝重伤及以上事故；
2.2.2杜绝重大施工机械设备事故；
2.2.3杜绝重大火灾事故；XX省二建建设集团有限公司（原XX省第二建筑工程公司）zhejiangprovinceerjianconstructiongroupco.，ltd.2
浙能兰溪发电厂工程X1机、X2机机汽轮发电机基础工程（上部结构部分）施工方案
2.2.4杜绝负主要责任的重大交通事故；
2.2.5杜绝环境污染事故和重大跨（坍）塌事故；
2.2.6杜绝压力容器爆炸事故；
2.2.7杜绝重复发生相同性质的事故。
3、编制说明
3.1基础底板部分已编制《X1机、X2机机汽轮发电机基础工程（底板部分）施工方案》，本方案不再重复。
3.2汽机基座上部地脚螺栓及预埋套管安装将另行编写作业指导书；
3.3基座框架柱、梁中。32以上钢筋采用直螺纹接头，相关操作规程及技术要求详见《X1机、X2机机汽轮发电机基础工程（底板部分）施工方案》；
3.4为便于控制预埋螺栓的精度，将汽机基座骨架样板下降至预埋螺栓顶标高；
3.5样板架、地脚螺栓等重要部件需在生产厂家配合下安装就位。
二、工程概况
1、工程关系
1.1工程名称：X1机、X2机汽轮发电机基础工程1.2工程地点：XX省XX县区灵洞乡石关村
1.3业主单位：XX省浙能兰溪电厂发电有限责任公司1.4监理单位：XX省电力建设监理有限公司1.5设计单位：XX省电力设计院
1.6施工单位：XX省二建建设集团有限公司XX省二建建设集团有限公司（原XX省第二建筑工程公司）zhejiangprovinceerjianconstructiongroupco.，ltd.3
浙能兰溪发电厂工程X1机、X2机机汽轮发电机基础工程（上部结构部分）施工方案
2、工程范围
本工程X1机、X2机汽轮发电机设计为两台装机容量60万千瓦的燃煤发电机组，基础对称布置于主厂房汽机间3~8轴、12~17轴范围内，基础埋深fl-8.000m，运转层顶面标高fl13.660m。
3、工程概述
3.1整个基础分底板和上部结构两大部分。从fl-8.000m到fl-4.500m为基础底板，长46.18m，宽16.30m，板厚3.50m，已施工完毕。
3.2从fl-4.50m到fl13.66m为基座上部结构，由i~Ⅴ五榀框架柱（每榀框架由两根等截面柱构成）支撑，柱截面尺寸依次为2.60×2.35m、2.10×2.48m、2.18×2.70m、2.60×3.40m、2.885×3.4m；基座中间设夹层（层面标高为fl6.82m），fl13.66m层为运转层。
3.3中间夹层由i、ii号框架柱之间的梁板和iv、Ⅴ号框架柱之间的梁板构成。梁高1.22m，板厚0.65m。
3.4运转层是整个基座的核心部分，局部平面标高有fl13.54m（二次灌浆带），整体上标高为fl13.66m，由框架柱和五根横梁，两根纵梁构成。基座上设计有安装凝汽器、汽轮发电机转子、定子用的预留孔洞、固定地脚螺栓用的样板架，4根大埋管；b1~b10共126根固定设备用的地脚螺栓，其中b1、b2、b6合计16根为预埋套管式，其余110根为直埋螺栓；框架柱从±0.00m标高开始四角用gl100（*）bz角钢包边。
3.5样板架固定在十根钢柱上，钢柱下端与框架柱中13.66m层梁底处埋件焊接固定。
3.6砼标号为c30，砼方量约2×2100m3；二次灌浆采用无收缩高强灌XX省二建建设集团有限公司（原XX省第二建筑工程公司）zhejiangprovinceerjianconstructiongroupco.，ltd.4
浙能兰溪发电厂工程X1机、X2机机汽轮发电机基础工程（上部结构部分）施工方案
浆材料料h-40。
3.7根据设计要求，在基础顶面、基座框架柱侧面fl1.200m标高处设置10个沉降观测点，并在运转层设置20个水准观察点。
三、工程特点及难点分析
1、工程量较大，结构形式复杂；
2、埋件、埋管、地脚螺栓、样板架安装精度要求高；
3、埋件、埋管型号多，数量多；
4、施工中需处理好钢筋与埋件、埋管、地脚螺栓的就位先后次序；
5、样板架节点多，拼凑精度要求高；
6、需与安装单位密切配合。
四、施工准备
1、资源准备
1.1劳动力组织（详见下表）
工种木工钢筋工砼工架子工电焊工测工人数40人20人20人20人6人3人工种电工机修工机操工驾驶员装载机驾驶员普工人数3人3人2人7人2人20人XX省二建建设集团有限公司（原XX省第二建筑工程公司）zhejiangprovinceerjianconstructiongroupco.，ltd.5
浙能兰溪发电厂工程X1机、X2机机汽轮发电机基础工程（上部结构部分）施工方案
1.2主要机具设备准备（详见下表）机械名称数量机械名称数量1台1台2台1辆2台4辆10套1台1台钢筋直螺纹加工设备钢筋弯曲机木工圆锯压刨砼搅拌楼hzs75c（75m3/h）机动翻斗车（带平板）平板式振动器手拉翻斗车水准仪（na2型）
2套钢筋切断机1台钢筋对焊机2台平刨2台装载机1台固定泵（sany）3辆砼搅拌运输车2台插入式振动器10辆全站仪（gts-602lp）1台铰丝机1.3.主要材料准备（详见下表）
名称p.o42.5水泥黄沙碎石大模板脚手片数量1380吨3360吨4200吨2500m21500张名称钢材粉煤灰密目式安全网脚手钢管木材数量1250吨360吨2500m2430吨20m3
2、现场准备。水、电、道路等已在主厂房地下结构施工前准备完善。XX省二建建设集团有限公司（原XX省第二建筑工程公司）zhejiangprovinceerjianconstructiongroupco.，ltd.6
浙能兰溪发电厂工程X1机、X2机机汽轮发电机基础工程（上部结构部分）施工方案
三、施工平面布置及垂直运输
1、施工平面布置详见附录04。X1机、X2机汽轮发电机基础上部结构施工平面布置图。
2、垂直运输：材料垂直运输通过两种途径，第一种：体积大、重量重、长度长的材料采用汽车吊进行垂直运输；第二种途径就是在两座汽轮发电机基础固（扩）端侧搭设型钢井架，平面尺寸为2.4×4.2m，主要解决零星材料的垂直运输（详见附录04）。
四、施工进度计划
详见附录05、06：X1、X2机汽轮发电机基础工程施工进度计划表；
五、施工流向及施工程序
1、施工流向
基础施工顺序按先施工X1机汽轮发电机、后施工X2机汽轮发电机。
2、施工分段
按设计要求及施工规范有关规定，并考虑施工实际，基座分段施工如下：
项目序号第一段第二段范围浇筑高度（m）fl-4.50m~fl±0.00mfl±0.00m~fl5.60m（fl6.82m层梁底）4.505.6XX省二建建设集团有限公司（原XX省第二建筑工程公司）zhejiangprovinceerjianconstructiongroupco.，ltd.7
浙能兰溪发电厂工程X1机、X2机机汽轮发电机基础工程（上部结构部分）施工方案
第三段第四段第五段fl6.82m层梁底~fl6.82mfl6.82m~13.66m层梁底fl13.66m层梁底~fl13.66m1.224.08~4.282.4133、施工程序
3.1与相关单位工程施工的协调与配合
3.1.1汽动给水泵基础底板已施工完毕，其上部结构则在汽机上部结构施工过程中穿插施工完毕；
3.1.2主厂房柱基已施工完毕，上部结构尚未施工，远离汽机基座的煤仓间将在汽机上部结构施工期内进行施工（基本互不影响），邻近汽机基座的除氧间、汽机间则要等汽机上部结构施工完成后进行施工；
3.1.3紧邻汽机基座及在基座范围内的地下设施要等汽机上部结构施工完毕才可施工，其它则基本不受影响。
3.2基座上部结构的施工程序如下：
复核轴线。弹出框架柱、凝汽器支墩、挡土墙等的边框线（凝汽器支墩及其余各支墩、墙板先行施工）。支墩、墙板施工。搭设承重架（fl：-4.50m~±0.00m框架柱操作架。柱主筋接长（采用直螺纹连接）。绑扎柱箍筋、拉筋。支模。浇柱砼。搭设承重架（fl：-4.50m~5.60m）及框架柱操作架。柱主筋接长（采用直螺纹连接）。绑扎柱箍筋、拉筋（到fl：
5.60m）。安装预埋件、支模。浇柱砼。支6.82m层梁底模。绑扎梁主筋（在内场接长）及箍筋。梁侧模及板底模、侧模。绑扎板钢筋。埋件、埋管。浇6.82m层梁、板砼。搭设承重架（6.82m层到13.66m层梁底）及柱操作架。柱主XX省二建建设集团有限公司（原XX省第二建筑工程公司）zhejiangprovinceerjianconstructiongroupco.，ltd.8
浙能兰溪发电厂工程X1机、X2机机汽轮发电机基础工程（上部结构部分）施工方案
筋接长。绑扎柱箍筋、拉筋。安装预埋件、支模（到13.66m层梁底）。浇柱砼。支13.66m层梁底模。安装固定样板架的钢柱。安装样板架、大埋管、初步固定地脚螺栓。绑梁钢筋。安装其余的埋管、埋件及梁侧埋件，支侧模。梁顶埋件。复核、验收地脚螺栓、埋件、埋管。调整、加固。浇13.66m层梁砼。拆除样板架。验收交安装。设备就位。二次灌浆。
六、分项工程施工方法及技术措施
1、钢筋工程
1.1施工准备
1.1.1钢筋进场必须有出厂质量证明书，并对每批钢筋取样作力学性能试验，合格后方予使用。
1.1.2钢筋加工前，由专职翻样技术员按图纸设计及规范要求给出钢筋下料单，经部位施工员审核后送内场加工及现场绑扎。
1.1.3施工员按照钢筋下料单，及时填写钢材跟踪申请单，以便及时掌握钢材进场数量，试验结果，并统计钢筋接头数量，以确定试件取样组数。
1.2钢筋加工
1.2.1内场加工的钢筋形状、断料尺寸必须按下料单施工，加工后的半成品钢筋分类别与型号整齐堆放并挂料牌。
1.2.2闪光对焊操作人员必须具备上岗证，按要求进行对焊模拟试验，合格后才允许正式焊接，并还要从焊接成品中按每批300只接头取一组试件，3只进行抗拉伸试验，3只进行抗弯试验，合格后方可使用。
1.2.3框架梁、柱中。32mm以上钢筋采用辊扎直螺纹接长，每500个接XX省二建建设集团有限公司（原XX省第二建筑工程公司）zhejiangprovinceerjianconstructiongroupco.，ltd.9
浙能兰溪发电厂工程X1机、X2机机汽轮发电机基础工程（上部结构部分）施工方案
头（不足500个接头也以500计）为一验收批，从中随机抽取一组即3个试件作单向拉伸试验，当3个试件的抗拉强度标准值，都能发挥钢筋母材强度或大于1.1倍钢筋抗拉强度标准值时，该验收批为合格。
1.2.4梁内钢筋直螺纹接头加工完成后，直接在内场按下料单长度逐根接长并分类堆放，施工时拉至现场绑扎。
1.3钢筋绑扎
1.3.1框架柱内。40钢筋在内场加工好直螺纹后拉至现场接长。
1.3.2Ⅲ轴框架梁内。36竖向钢筋由于有较大弯头，无法在接长后拉到现场绑扎，其它。36以上主筋在内场加工好直螺纹后拉至现场接长。
1.3.3板上设有预留孔的部位，孔洞范围内钢筋现场割断后，洞口上下各增加10根。
25、。8@200的箍筋进行加固。
1.3.4用于固定样板架的钢柱，其下端设在13.66m层梁底的埋件与柱中主筋相碰时，临时在现场割缺口，保证柱主筋通过；施工时，先安装钢柱，再绑扎梁内钢筋，两者相碰时，适当调整钢筋间距、位置，让开钢柱。无法移开钢筋时，钢筋现场割断，再加焊钢板，一端与钢筋焊接，一端与钢柱连接。
1.3.5四根大预埋管与主筋相碰时，钢筋割断，然后加一块20mm厚、80mm宽、240mm长的铁板，一端与埋管壁焊牢，一端与钢筋双面搭接，焊接长度为200mm，焊缝厚20mm。
1.3.6其它电气埋管与柱内主筋相碰时，钢筋位置不动，适当移动埋管至不碰主筋为准。XX省二建建设集团有限公司（原XX省第二建筑工程公司）zhejiangprovinceerjianconstructiongroupco.，ltd.10
浙能兰溪发电厂工程X1机、X2机机汽轮发电机基础工程（上部结构部分）施工方案
1.3.713.66m层框架梁面层、底层配筋都为两排。40mm钢筋，绑扎钢筋时在梁底的第一排钢筋上加垫一根10号槽钢，然后再绑扎第二排钢筋；梁面层钢筋绑扎后，在该排钢筋下绑扎一根10号槽钢（槽钢与梁面层钢筋和箍筋扎牢），第二排钢筋再与槽钢绑扎牢固。槽钢长度同梁宽度，沿梁长度方向每2.5m间距垫一根。
1.3.8根据规范要求梁、柱内钢筋接头错开50%以上。
1.3.9除与埋件、埋管相碰的钢筋允许移动外，其余钢筋按图施工，绑扎过程中随时检验钢筋规格、级别，有无少筋、漏筋等质量问题出现。
1.3.10除设计要求外，埋件不能同主筋点焊，必须加筋焊接。
1.3.11梁、柱钢筋砼保护层最小厚度为60mm，其余部位钢筋的保护层按图中所注尺寸确定。
1.3.12钢筋绑扎完毕后，由班组自检，再由单位工程施工员复检和质安科专职质量员核验无误后，通知监理单位验收，合格后作好钢筋隐蔽验收记录。
2、模板工程2.1模板配制
2.1.1基座上部结构采用覆膜竹胶大模板施工，用6cm×6cm排骨档、φ12对拉螺栓（螺栓头为φ16）、钢管连接、固定、支撑。
2.1.2模板配制尺寸：框架柱模板为柱截面的长或宽×1.2m（模板高），梁模板分：底模为梁宽×2.0m（模板长），侧模为1.2m×2.4m和1.0m×2.0m两种规格；板底模为1.2m×2.4m；对牛腿和局部不规则部分根据翻样尺寸定做模板。XX省二建建设集团有限公司（原XX省第二建筑工程公司）zhejiangprovinceerjianconstructiongroupco.，ltd.11
浙能兰溪发电厂工程X1机、X2机机汽轮发电机基础工程（上部结构部分）施工方案
2.1.3大模板制作完成后，按翻样图纸在内场拼装成型，在模板接头处的平整度、缝隙达到要求后，再编号堆放，现场施工时再按顺序拼模。
2.2模板安装
2.2.1为保证模板接头处平整、无缝、不漏浆，大模板接缝处增钉海绵条。
2.2.2框架柱支模时，沿柱宽与柱高方向每500mm距离设一根对拉螺栓，模板拼好后，柱四面从下到上每500mm设钢管横楞进行加固，相互拉结，紧箍柱模。
2.2.3梁侧模与底模接头处，在底模两侧钉一条海绵条，防止漏浆，沿梁高、梁长方向每600mm设一根。12对拉螺丝连接两侧模板，并以相同的间距设钢管围檩加固模板。
2.2.4梁底、板底埋件通过对拉螺丝与底模连接固定，柱侧、梁侧、板侧埋件用木螺丝固定在模板上，梁顶、板顶埋件加筋固定。
2.2.5地脚螺栓、埋件、埋管尽量利用样板架固定，极少数固定不够牢固的再增加角钢或钢筋进行加固。
2.2.6支模前应对埋件的数量、型号、位置、标高进行复核，检查无误后再支模。
2.2.7对模板进行技术复核后，测量员用水准仪在模板内表面上测出浇捣砼的高度，并用红油漆在模板四周相应的位置每1.5m划一个“△”表示，便于浇筑砼时施工人员控制砼高度。
2.2.8砼浇筑过程中，要密切监视模板有无松动、变形，发现后马上采取加固措施。XX省二建建设集团有限公司（原XX省第二建筑工程公司）zhejiangprovinceerjianconstructiongroupco.，ltd.12
浙能兰溪发电厂工程X1机、X2机机汽轮发电机基础工程（上部结构部分）施工方案
2.3模板拆除
2.3.1按设计要求，侧模砼强度达70%设计强度后拆除，底模要等砼强度达100%设计强度后方可拆除。
2.3.2拆模程序为后支的先拆，先支的后拆；先拆除非承重部分，后拆除承重部分；由两端向中间拆除。
2.3.3拆除模板不能用力过猛，要保证砼面不变形，棱角完好无损，模板拆下后，应逐块传递下来，不得抛掷，拆下后及时清理干净模板面水泥浆，检查大模板有无损坏、变形，整修后堆放整齐，以便周转使用。
3.砼工程
3.1材料准备
3.1.1水泥要有出厂合格证和进场试验报告，并应对其品种、标号、出厂日期等检查验收。水泥必须在出厂三个月内用完。
3.1.2砂、石等材料进场必须分别进行颗粒级配、含泥量等的检验，合格后方可使用。其中砂的含泥量按重量计不得大于2%；石子的含泥量按重量计不得大于1%，针片状颗粒含量不得大于15%。
3.2混凝土搅拌与运输
3.2.1砼全部采用搅拌楼集中搅拌，并严格按配合比拌制，配合比挂牌公布。砂石料含水率调整要经试验员同意方可进行。
3.2.2砼拌制完成后，由砼搅拌运输车进行水平运输，拉至施工地点后，用泵送砼入模进行浇筑。
3.3混凝土浇捣与养护
3.3.1砼浇捣前，要对钢筋、预埋件、埋管、模板、钢筋保护层垫块进XX省二建建设集团有限公司（原XX省第二建筑工程公司）zhejiangprovinceerjianconstructiongroupco.，ltd.13
浙能兰溪发电厂工程X1机、X2机机汽轮发电机基础工程（上部结构部分）施工方案
行检查，发现问题马上整改，还应将模板内垃圾、钢筋上锈、油污等杂物清除干净。
3.3.2砼浇捣开始时，先浇水润湿基础底部，然后铺以50mm厚与砼内成分相同的水泥砂浆。
3.3.3框架柱、梁和13.66m层的框架梁砼分层浇筑，每层浇筑厚度：柱为3米，梁为1.5米，采用流水作业方式，从Ⅰ号框架柱开始按顺序分级先浇第一层砼，在砼初凝前再浇第二层砼，以保证有一个较长的下沉时间。
3.3.4框架柱浇捣砼时，先泵管弯头接入柱内，再向下接泵管，保证管口距浇捣点高度不大于2.0m；随着砼浇筑高度减小，再慢慢减小泵管的长度。
3.3.5框架柱浇捣砼，施工人员攀附柱内拉筋从上面下到下面柱内适当的高度进行振捣，振捣密实后，再爬到上部，再继续向下浇砼，以确保砼浇捣密实。
3.3.6泵管要严格避开埋管、螺栓，以防移位。浇捣顺序为：X1机从扩建端到固定端，X2机从固定端到扩建端。
3.3.8砼振捣要密实，分层灌注厚度不超过振动棒长的1.25倍，在振捣上一层时，应插入下层中50mm左右，以消除两层之间的接缝。操作时，要做到快插慢拔。振动器的插点采用交错式均匀排列，插点间距不大于1.5r（r为振动器的作用半径），每一插点的振捣时间一般为20~30秒。
3.3.9使用振动器时，振动器距离模板不大于振捣器作用半径的0.5倍，并且不能靠板振动，并且还应避免碰撞钢筋、埋件、埋管及地脚螺栓。XX省二建建设集团有限公司（原XX省第二建筑工程公司）zhejiangprovinceerjianconstructiongroupco.，ltd.14
浙能兰溪发电厂工程X1机、X2机机汽轮发电机基础工程（上部结构部分）施工方案
3.3.10对有埋件、埋管、地脚螺栓的部位，浇筑时要控制好砼上升速度，使其均匀上升，以保证埋件、埋管、地脚螺栓在浇筑过程中不发生位移或歪斜。
3.3.11为防止模板侧压力过大，沿高度方向浇捣速度控制在4.0m/小时。
3.3.12当砼表面达到红“△”所示位置时，用木蟹将砼面抹平。在砼初凝后终凝前进行二次抹面压实，以闭合收水裂缝。
3.3.13砼二次抹面后即开始养护，采用覆盖两层塑料薄膜进行保温保湿养护，养护时间不少于14天。
3.4施工缝留设及处理3.4.1施工缝留设
施工缝根据上部结构施工分段来留设，即在fl：±0.00m框架柱内，fl：
6.86m层梁底，fl：
6.86m板面，fl：
13.66m层梁底柱内留设四道水平施工缝。施工缝以嵌木条的方式留设。
3.4.2施工缝处理
3.4.2.1在柱内留设的两道施工缝范围内增加。
12、长800mm的插筋。插筋埋入砼内400mm，露出砼面400mm，纵横间距均为250mm。
3.4.2.2施工缝砼处理按。凿毛。清理。润湿。铺水泥砂浆四道工序进行。即先将施工缝表面的砼凿毛，剔除松动砂石及表面浮浆层，然后清理垃圾及钢筋表面的水泥浆及铁锈，再洒水润湿施工缝表面，接着浇捣一层50mm厚与砼成份同级配的水泥砂浆，然后再浇砼。
4、架子工程XX省二建建设集团有限公司（原XX省第二建筑工程公司）zhejiangprovinceerjianconstructiongroupco.，ltd.15
浙能兰溪发电厂工程X1机、X2机机汽轮发电机基础工程（上部结构部分）施工方案
次灌浆。
26、每道工序结束进行下道工序前，严格执行公司三级验收制度：班组自检、单位工程施工员复检，质安科专职质量员核检。钢筋、地脚螺栓、样板架、埋件、埋管通过总承包单位和监理的验收合格，并办理有关的隐检资料后方能进行下一道工序工作。
九、安全文明施工措施
1、设立安全文明施工执法小组，制定文明施工奖罚措施并严格实施，加强对施工人员的安全交底和监督检查工作，做到齐抓共管，确保安全。
2、认真贯彻执行施工现场《六大纪律》、《十项不准》和各项安全管理制度。
3、执行安全文明风险金制度，将安全文明生产与每个职工的经济利益直接挂钩。
4、安全文明执法小组随时到工地进行安全文明督促检查，发现问题马上处理。
5、充分利用两周一次的例行安全会，就阶段性的安全问题对广大职工进行教育。
6、班组用的所有材料做到用多少拉多少，到现场后堆放整齐，且钢筋不能直接堆放在地上（可堆在钢管架子上）；用剩的材料及时进行清理，退回材料仓库，切实做到落手清。
7、大力进行安全文明生产活动的宣传，调动职工的主人翁积极性，鼓励广大职工人人参与、齐心协力，将本工程建成为标准化施工工地的样板工程。XX省二建建设集团有限公司（原XX省第二建筑工程公司）zhejiangprovinceerjianconstructiongroupco.，ltd.21
浙能兰溪发电厂工程X1机、X2机机汽轮发电机基础工程（上部结构部分）施工方案
1、施工危险识别、危险评估及风险控制对策详见下页附表。
施工危险识别、危险评估及风险控制对策表
序危险点危险风险号描述等级等级1滑、跌架体倒塌井架倒塌吊篮冲顶、坠落d1风险预控措施上、下斜道绑防滑条；脚手片满铺、扎牢，不得有探头板；夜间施工有充足照明。严格按方案搭设，并经验收挂牌后方可投入使用。管理措施h/项目实施负责人莫雄毅王永山莫雄毅王永山莫雄毅王永山莫雄毅葛德东确认签字人周智广2a5h/项目周智广3a54b4按规定设置剪刀撑、缆风绳、连墙拉结，并经验收挂牌后方可投h/项目入使用。设置冲顶限位器、停层装置、防坠装置、电机监控设备、安全门，h/项目经常维护、检查。周智广周智广XX省二建建设集团有限公司（原XX省第二建筑工程公司）zhejiangprovinceerjianconstructiongroupco.，ltd.22
浙能兰溪发电厂工程X1机、X2机机汽轮发电机基础工程（上部结构部分）施工方案
567触电机械事故高空坠落bca435用电采用三相五线，确保一机一闸，并装漏电保护器。h/项目莫雄毅吕忠莫雄毅葛德东莫雄毅王永山周智广周智广周智广专人专机，持证上岗；经常检修。s/项目四口五临边设置双道栏杆、平网s/项目等；高空作业无防护设施须系好、班组安全带。架体外侧设置密目式安全网；通道口设置防护棚；进入现场戴好安全帽；避免垂直交叉作业；h、s/项高空作业带好工具带、严禁抛掷目、班组物件；搭拆架时设置安全区，拉警戒线。现场按规定设置灭火装置；遵守有关动火安全规定。尽量减少夜间施工。h/项目、班组r/班组8物体打击b4莫雄毅王永山周智广910
火灾噪音污染aa51莫雄毅严国光李敏忠吕中达周智广周智广危险等级：a—极其严重伤害；b—严重伤害；c—伤害；d—轻微伤害。
风险等级：1—轻微风险；2—可容忍风险；3—适度风险；4—很大风险；5—不可容忍风险。管理措施：控制办法——r：记录确认点；w：见证点；h：停工检点；s：连续监视监护。控制责任——班组、项目。
十、环境保护措施
1.现场建筑垃圾及时清理，并在指定处进行处理。
2.严格控制施工机械发出的噪音，发现故障及时修理。
3.施工现场道路及时清理，并每天洒水湿润。
4.化学物品存放在指定处。
5.基底满铺10cm厚碎石。
6.正确使用劳保用品。
XX省二建建设集团有限公司（原XX省第二建筑工程公司）zhejiangprovinceerjianconstructiongroupco.，ltd.23
浙能兰溪发电厂工程X1机、X2机机汽轮发电机基础工程（上部结构部分）施工方案
附录01
汽机基座上部结构承重架受力验算
本工程中以Ⅲ、Ⅱ轴大梁最高。Ⅲ轴大梁（近柱端）梁高达14.04m（宽2.18m，长1.05m），为便于施工并确保质量与安全，在fl：
6.025m处留设一道水平施工缝，故第一次浇筑高度为6.525m（梁中部浇筑高度为4.525m，长6m）。
一、Ⅲ轴大梁近柱端：
1、荷载计算
（1）、钢筋砼自重（每立方米砼取重量为25kn）：
gk1=1.05×2.18×6.525×25=373.39kn
（2）、模板自重（按实际统计，大模板含小配件为35kg/m2，钢模板40kg/m2）
gk2=（1.05×2.18+2×2.18+6.525×1.05×2）×0.35+1.2×2.4×0.4=7.92kn
（3）、钢管自重
a、不含承重架立杆及顶部以外横杆自重
gk3=[（6.525÷0.4+1）×1.2×2+1.2×23+2.4×17]×3.84×0.01=4.29knb、含承重架全重（假定立杆间距0.3m×0.3m，则立杆数为32根）gk4=gk3+4.9×32×3.84×0.01=7.53kn
（4）、施工荷载（按3kn/m2计）
gq=3×1.05×2.18=6.87kn
（5）承重架顶部横杆组合荷载
n1=1.2×（gk1+gk2+gk3）+1.4×gq×0.85=470.93kn
（6）承重架立杆组合荷载
n2=1.2×（gk1+gk2+gk4）+1.4×gq×0.85=474.82kn
2、承重架顶部横杆抗弯强度验算
为便于计算，假定横杆所受荷载q水平均布。q=470.93÷2.18÷1.05×0.3=61.72knmmax=1/8×61.72×0.32=0.694kn.m
查有关资料知钢管截面模量w=5.08×103mm3，抗弯强度f=205n/mm2。横杆抗弯强度为：XX省二建建设集团有限公司（原XX省第二建筑工程公司）zhejiangprovinceerjianconstructiongroupco.，ltd.24
浙能兰溪发电厂工程X1机、X2机机汽轮发电机基础工程（上部结构部分）施工方案
mmax/w=0.694×106/5.08×103=136.6n/mm2＜f=205n/mm23、立杆稳定性计算
1）、φ48×3.5钢管回转半径i=15.8mm，截面面积a=489mm2。梁底高4米，扣除底摸及扫地杆影响，承重架高3.8m，考虑分二步，步高1.9m，共4道拉杆。
l0=h+2a=1.9+0.2×2=2.3mλ=l0/i=145.6
查规范附录c稳定系数表，得ψ=0.326单根立杆压力p=n2/32=14.84kn2）、水平风荷载标准值ωk=0.7μsμzω0
查建筑结构荷载规范，风压高度变化系数μz=0.54；查本地气象资料知基本风压ω0=0.6kn/m2；脚手架风荷载体型系数μs=μ
stw=1.2an/a=0.24
ωk=0.7×0.24×0.54×0.6=0.054kn/m2风荷载在立杆段产生的弯矩
mω=0.85×1.4×1/8ωkh2=1.19×1/8×0.054×1.92=0.029kn.m3）、稳定验算
p/（Ψa）+mω/w
=14840/（0.326×489）+0.029×106/（5.08×103）=98.8n/mm2＜f=205n/mm24、扣件抗滑承载力计算
单扣件承载力标准值8.0kn，考虑到钢管锈蚀、折旧、人工操作不当及施工过程中其它一些不可预计因素的影响，本案按80%即6.4kn取值。
n1/40=470.93/32=14.7kn＞6.4kn
14.7/6.4=2.3，故对承重架每根立杆顶部横杆下加2个保轧，以确保安全。
二、同此计算，Ⅱ轴13.66米层大梁（梁高3.765米）承重架立杆间距按400mm×400mm即可满足要求，步高受空间（高3米）限制，定为1.5米。
三、其它部位立杆间距统一为400mm×400mm，步高控制在1.8米以内，以便施工。XX省二建建设集团有限公司（原XX省第二建筑工程公司）zhejiangprovinceerjianconstructiongroupco.，ltd.25
浙能兰溪发电厂工程X1机、X2机机汽轮发电机基础工程（上部结构部分）施工方案
附录02汽机基座框架柱大模板支模对拉螺栓受力计算
柱、梁板三者的侧模中，以框架柱的侧模受力最大，以下就框架柱中对拉螺栓的受力情况进行计算：
汽机底板至6.86m层梁底的砼一次浇筑，浇筑高度为：
6.525m；砼浇筑速度按6.0m/小时，砼坍落度为120~140mm，模板加固的内楞间距为600mm外楞间距为500mm，柱底4.0米范围内采用双螺帽；砼浇筑温度取t=25。c，掺高效减水剂，螺丝m16，螺杆φ12。
1.根据公式：f1=0.22γct0β1β2v1/2
f2=γch二者之中取小者其中：式中f1—新浇筑砼对模板的最大侧压力（kn/m2）γc—砼的重力密度（kn/m3）24kn/m3
t0—新浇砼的初凝时间（h），可采用t0=200/（t+15），t为砼温度（取25℃）h—砼的侧压力计算位置处至新浇筑砼顶面的总高度（m）β1—外加剂影响修正系数，不掺外加剂时取1.0；
掺有缓凝作用的外加剂时取1.2；β2—砼坍落度影响修正系数，当坍落度为110~150mm时，取1.15
v—浇砼速度，取4m/h。
则：f1=0.22γct0β1β2v1/2=0.22×24000×200/（25+15）×1.2×1.15×41/2=72864n/m2
f2=γch=6.525×24000=156600n/m2＞7286.4n/m2砼侧压的设计值：（组合木模的荷载设计值折减系数为0.9）f1=f1×分项系数×折减系数=7286.4×1.2×0.9=78.69kn/m22.倾倒砼时产生的水平荷载，查表得：6kn/m2设计值：6×1.4×0.9=7.65kn/m23.荷载组合：
f1’=78.69+7.
