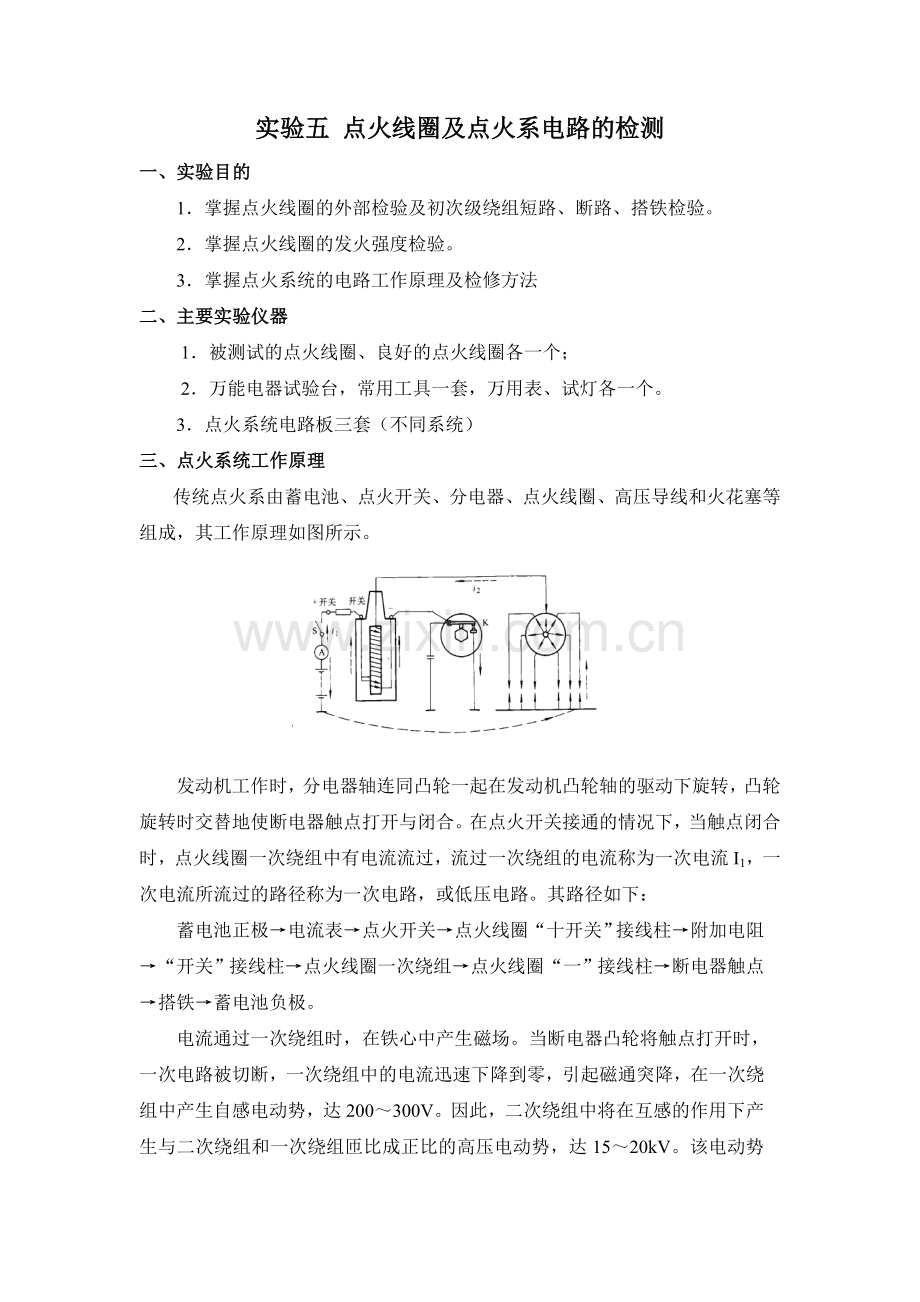

实验五 点火线圈及点火系电路的检测.doc_第1页
第1页 / 共4页

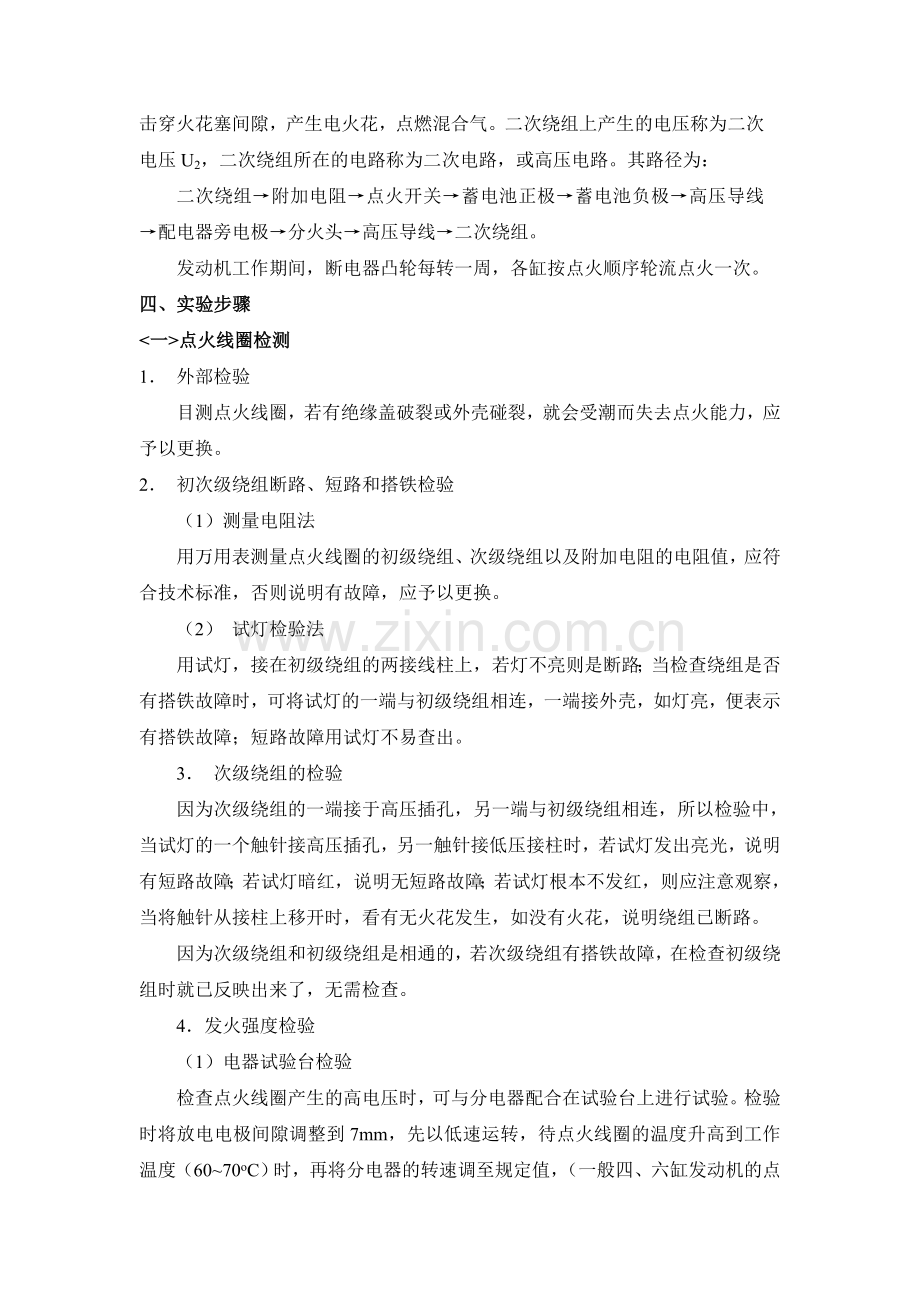

实验五 点火线圈及点火系电路的检测.doc_第2页
第2页 / 共4页


点击查看更多>>
资源描述
实验五 点火线圈及点火系电路的检测 一、实验目的 1.掌握点火线圈的外部检验及初次级绕组短路、断路、搭铁检验。   2.掌握点火线圈的发火强度检验。 3.掌握点火系统的电路工作原理及检修方法 二、主要实验仪器 1.被测试的点火线圈、良好的点火线圈各一个; 2.万能电器试验台,常用工具一套,万用表、试灯各一个。 3.点火系统电路板三套(不同系统) 三、点火系统工作原理 传统点火系由蓄电池、点火开关、分电器、点火线圈、高压导线和火花塞等组成,其工作原理如图所示。 发动机工作时,分电器轴连同凸轮一起在发动机凸轮轴的驱动下旋转,凸轮旋转时交替地使断电器触点打开与闭合。在点火开关接通的情况下,当触点闭合时,点火线圈一次绕组中有电流流过,流过一次绕组的电流称为一次电流I1,一次电流所流过的路径称为一次电路,或低压电路。其路径如下: 蓄电池正极→电流表→点火开关→点火线圈“十开关”接线柱→附加电阻→“开关”接线柱→点火线圈一次绕组→点火线圈“一”接线柱→断电器触点→搭铁→蓄电池负极。 电流通过一次绕组时,在铁心中产生磁场。当断电器凸轮将触点打开时,一次电路被切断,一次绕组中的电流迅速下降到零,引起磁通突降,在一次绕组中产生自感电动势,达200~300V。因此,二次绕组中将在互感的作用下产生与二次绕组和一次绕组匝比成正比的高压电动势,达15~20kV。该电动势击穿火花塞间隙,产生电火花,点燃混合气。二次绕组上产生的电压称为二次电压U2,二次绕组所在的电路称为二次电路,或高压电路。其路径为: 二次绕组→附加电阻→点火开关→蓄电池正极→蓄电池负极→高压导线→配电器旁电极→分火头→高压导线→二次绕组。 发动机工作期间,断电器凸轮每转一周,各缸按点火顺序轮流点火一次。 四、实验步骤 <一>点火线圈检测 1. 外部检验   目测点火线圈,若有绝缘盖破裂或外壳碰裂,就会受潮而失去点火能力,应予以更换。 2. 初次级绕组断路、短路和搭铁检验   (1)测量电阻法   用万用表测量点火线圈的初级绕组、次级绕组以及附加电阻的电阻值,应符合技术标准,否则说明有故障,应予以更换。   (2) 试灯检验法   用试灯,接在初级绕组的两接线柱上,若灯不亮则是断路;当检查绕组是否有搭铁故障时,可将试灯的一端与初级绕组相连,一端接外壳,如灯亮,便表示有搭铁故障;短路故障用试灯不易查出。   3. 次级绕组的检验   因为次级绕组的一端接于高压插孔,另一端与初级绕组相连,所以检验中,当试灯的一个触针接高压插孔,另一触针接低压接柱时,若试灯发出亮光,说明有短路故障;若试灯暗红,说明无短路故障;若试灯根本不发红,则应注意观察,当将触针从接柱上移开时,看有无火花发生,如没有火花,说明绕组已断路。   因为次级绕组和初级绕组是相通的,若次级绕组有搭铁故障,在检查初级绕组时就已反映出来了,无需检查。   4.发火强度检验   (1)电器试验台检验   检查点火线圈产生的高电压时,可与分电器配合在试验台上进行试验。检验时将放电电极间隙调整到7mm,先以低速运转,待点火线圈的温度升高到工作温度(60~70oC)时,再将分电器的转速调至规定值,(一般四、六缸发动机的点火线圈为1900r/min,八缸发动机用的点火线圈为2500r/min),在0.5 min内,若能连续发出蓝色火花,表示点火线圈良好。   (2)用对比跳火法检验   此方法在试验台上或车上均可进行,将被检验的点火线圈与好的点火线圈分别接上进行对比,看其火花强度是否一样。   点火线圈经过检验,如内部有短路、断路、搭铁等故障,或发火强度不符合要求时,一般均应更换为新品。 <二>点火系统检测 1、 1、接线检查 在实验前应检查点火系统的接线情况,有无接错、漏接、接触不良的现象,如有应首先处理后方可进行下面的检测。 2、供电电压的检测 用万用表检测点火线圈正极与地之间的压降应与供电电池的压降相等(无附加电阻的类型),如果差值大于0.5V应检查电路的连接情况是否有断路,短路或接触不良。 3、 3、发火性能的检测 接好系统后,运转检测发火性能,如果无火则进入下面的检修,如果有火但呈黄色则检查电容本身和其线路,或点火线圈(方法如〈一〉点火线圈检测),或高压线,分火头的情况;正常点火为白色。 4、 4、传感器检测 如果是无触点的点火系统,没有点火可先查传感器,无论是霍尔式、光电式都需要来自控制器的供电电压,所以先检查此电压是否正常,没有则检查控制器;有则检测传感器的输出信号(由于电磁式点火系统传感器不需供电电源,故可直接检测传感器),信号会随发动机运转相应的变化,(电磁式为0.4-0.8V,霍尔式为3-6V,光电式为2-3V),如果转速不低于1500r\min且不符合要求,则更换传感器。 5、 5、控制器检测 如果上述检测都没问题,只可能是控制器的故障,可采用替换法检测。 五、参考参数                     六、注意事项   1.使用万用表检测时,应注意档位的选择。   2.检测点火线圈的发火强度时,防止被点火线圈的高电压击中。   3.操作万能电器试验台一定要按正确的操作规范进行。 4.观察实验时不得随意乱动。 5.在发动机工作时,注意不要触摸高压电路,以免出现事故。 6.实验结束后,应断开电源总开关。 七、实验数据、现象记录 1. 1.  点火系静态测量数据(蓄电池电压、初级线圈电阻、次级线圈电阻、高压线电阻、分缸线电阻) 2. 2.动态数据(启动时电流、正常工作时电流、发动机点火顺序、发动机点火提前角)
