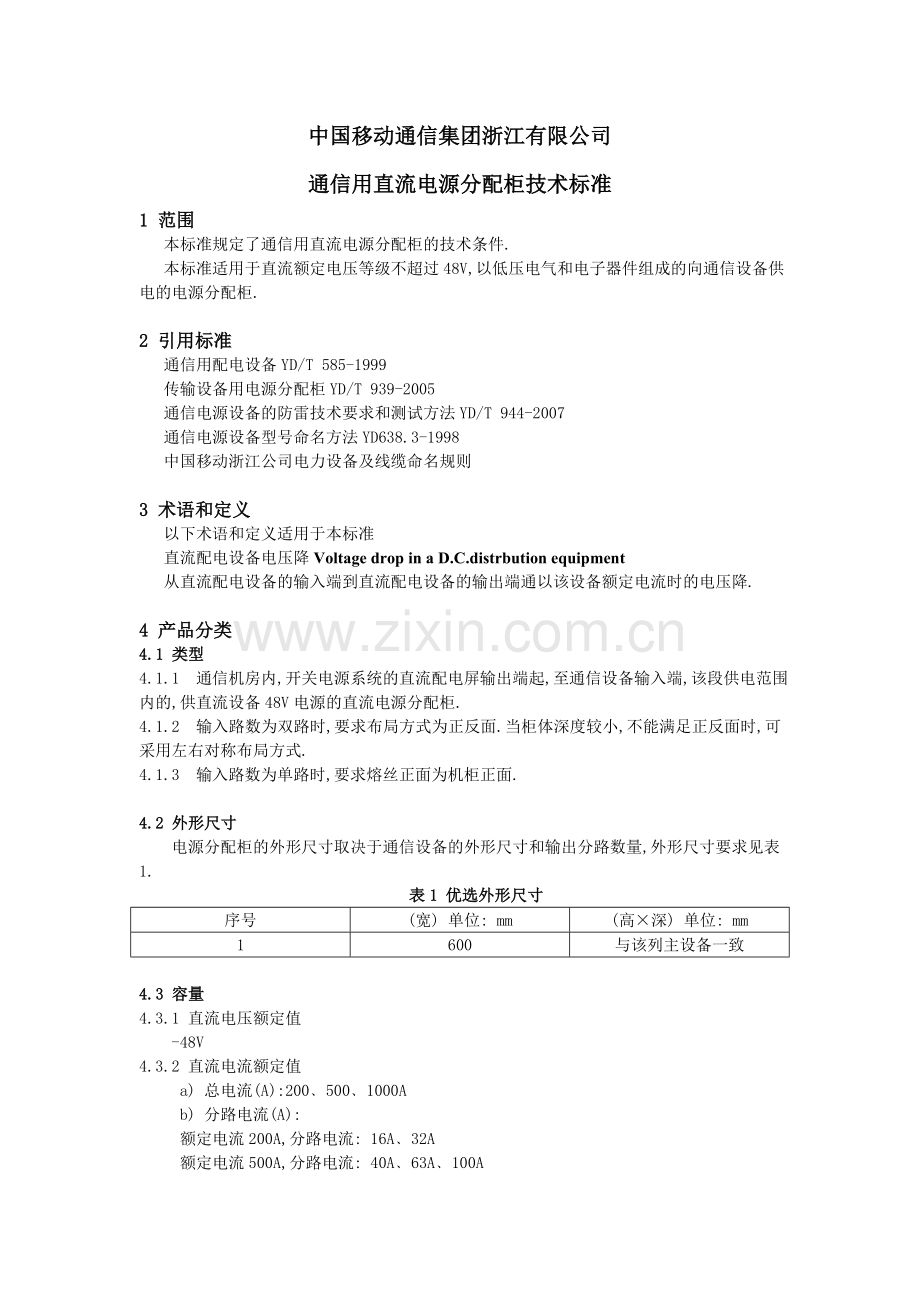

中国移动通信集团浙江有限公司
通信用直流电源分配柜技术标准
1 范围
本标准规定了通信用直流电源分配柜的技术条件.
本标准适用于直流额定电压等级不超过48V,以低压电气和电子器件组成的向通信设备供电的电源分配柜.

2 引用标准
通信用配电设备YD/T 585-1999
传输设备用电源分配柜YD/T 939-2005
通信电源设备的防雷技术要求和测试方法YD/T 944-2007
通信电源设备型号命名方法YD638.3-1998
中国移动浙江公司电力设备及线缆命名规则

3 术语和定义
以下术语和定义适用于本标准
直流配电设备电压降Voltage drop in a D.C.distrbution equipment
从直流配电设备的输入端到直流配电设备的输出端通以该设备额定电流时的电压降.

4 产品分类
4.1 类型
4.1.1 通信机房内,开关电源系统的直流配电屏输出端起,至通信设备输入端,该段供电范围内的,供直流设备48V电源的直流电源分配柜.
4.1.2 输入路数为双路时,要求布局方式为正反面.当柜体深度较小,不能满足正反面时,可采用左右对称布局方式.
4.1.3 输入路数为单路时,要求熔丝正面为机柜正面.

4.2 外形尺寸
电源分配柜的外形尺寸取决于通信设备的外形尺寸和输出分路数量,外形尺寸要求见表1.
表1 优选外形尺寸
序号
(宽) 单位: mm
(高×深) 单位: mm
1
600
与该列主设备一致

4.3 容量
4.3.1 直流电压额定值
-48V
4.3.2 直流电流额定值
a) 总电流(A):200﹑500﹑1000A
b) 分路电流(A):
额定电流200A,分路电流: 16A﹑32A
额定电流500A,分路电流: 40A﹑63A﹑100A

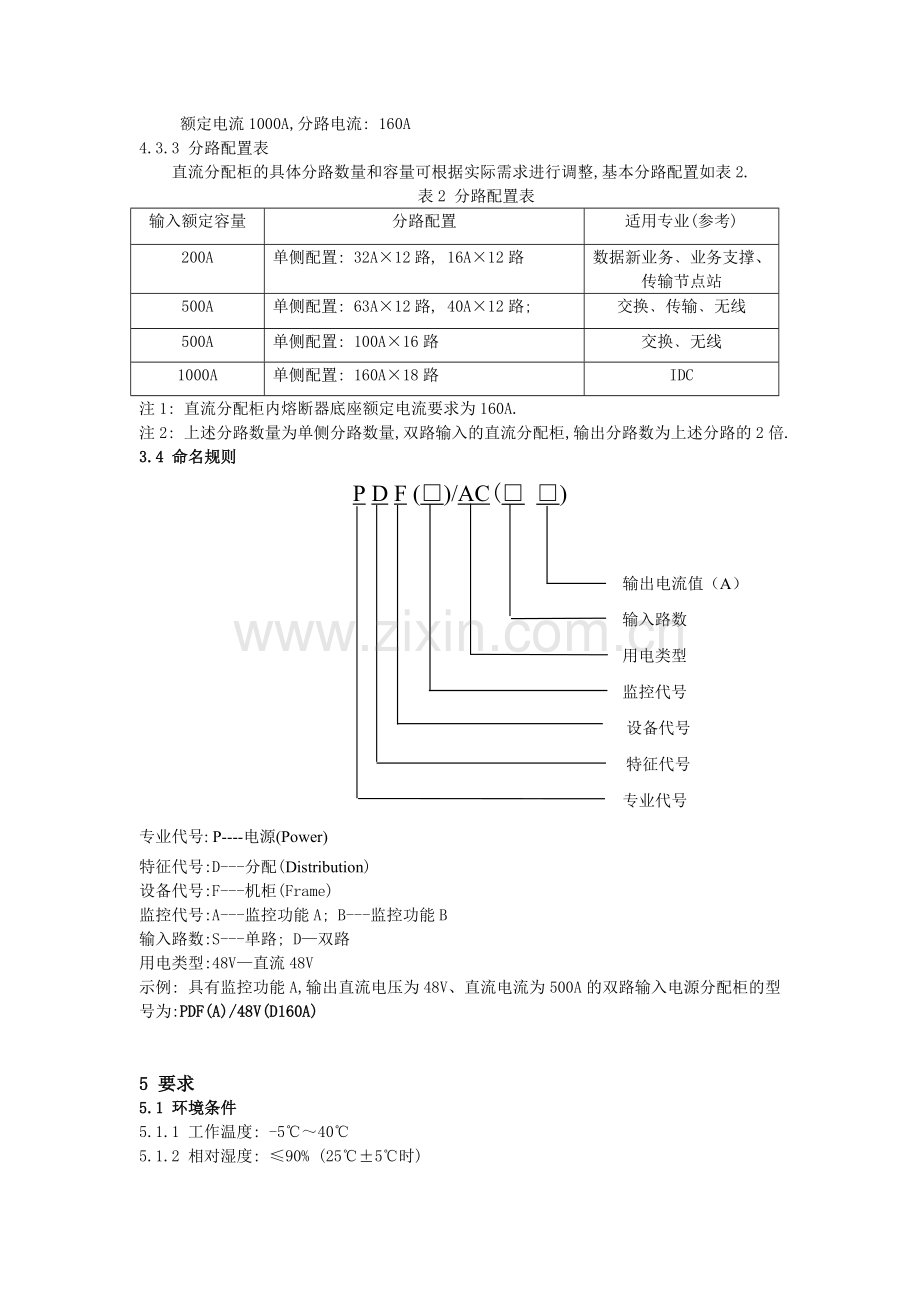

额定电流1000A,分路电流: 160A
4.3.3 分路配置表
直流分配柜的具体分路数量和容量可根据实际需求进行调整,基本分路配置如表2.
表2 分路配置表
输入额定容量
分路配置
适用专业(参考)
200A
单侧配置: 32A×12路, 16A×12路
数据新业务﹑业务支撑、传输节点站
500A
单侧配置: 63A×12路, 40A×12路;
交换﹑传输﹑无线
500A
单侧配置: 100A×16路
交换﹑无线
1000A
单侧配置: 160A×18路
IDC
注1: 直流分配柜内熔断器底座额定电流要求为160A.
注2: 上述分路数量为单侧分路数量,双路输入的直流分配柜,输出分路数为上述分路的2倍.
3.4 命名规则
P D F (□)/AC(□ □)

输出电流值（A）
输入路数
用电类型
监控代号
设备代号
特征代号
专业代号
专业代号: P----电源(Power)
特征代号:D---分配(Distribution)
设备代号:F---机柜(Frame)
监控代号:A---监控功能A; B---监控功能B
输入路数:S---单路; D—双路
用电类型:48V—直流48V
示例: 具有监控功能A,输出直流电压为48V、直流电流为500A的双路输入电源分配柜的型号为:PDF(A)/48V(D160A)

5 要求
5.1 环境条件
5.1.1 工作温度: -5℃～40℃
5.1.2 相对湿度: ≤90% (25℃±5℃时)
5.1.3 海拔高度: ≤1000m
注: 海拔高度>1000m时,应按GB/T3859.2-1993 规定降额使用.
5.1.4 无剧烈振动和冲击,垂直倾斜度≤5°.
5.1.5 工作环境应无导电爆炸尘埃,应无腐蚀金属和破坏绝缘的气体或蒸汽.
5.2 输入电源
直流电源电压范围: -40V～-57V
5.3 直流电压降
20℃时,直流供电回路从输入端到各分路输出端之间的电压降在额定电压和额定电流条件下应不大于0.3V.
5.4 绝缘电阻
各带电回路与地之间(在该回路不直接接地时)的绝缘电阻应不小于10M,绝缘电阻只作为绝缘强度试验时的参考,不作考核.
5.5 绝缘强度
带电回家两导体之间及任一导体与机壳(或地)之间,按照其额定绝缘电压分级,应能承受表3和表4所规定的50Hz正弦试验电压1min,不出现击穿或飞弧现象,漏电流不大于10mA.

表3 带电回路与地之间应能承受的试验电压
额定绝缘电压
(v)
试验电压(有效值)
(V)
≤60
1000
≤300
2000
≤660
2500

表4 非电连接的两个带电回路之间应能承受的试验电压
不直接与主电路连接的辅助电路的额定绝缘
电压(V)
试验电压(有效值)
(V)
≤12
250
≤60
500
>600
1500

5.6 外观结构
5.6.1 电源分配柜中的结构设计应保证操作和运行安全可靠、维修和检查方便,各电气元件动作时产生的热量、电弧、冲击、振动、磁场或电场不得影响其他电气元件的正常工作.
5.6.2 电源分配柜的门应开启灵活,每扇门开启的角度不小于90°.
5.6.3 电源分配柜架体顶部和底部应各留有对称的安装固定用螺钉孔四个,应便于安装.
5.6.4 电源分配柜架体结构件外形应平整,所有的焊接处应均匀、牢固、无裂缝、无残渣、无明显变形或烧穿等缺陷.
5.6.5 所有黑色金属件均应有可靠的覆盖层,所有紧固处应装有防松动装置.
5.6.6 电源分配柜表面应喷涂无眩目反光的覆盖层,颜色均匀,表面整洁美观,无起泡、裂纹或流痕等缺陷.
5.6.7 各带电线端头的连接要合理.
5.6.8 电源分配柜的主路开关容量应与相应分路开关容量相适应.
5.6.9电源分配柜布线合理,并有明显的”危险”字样标志.
5.6.10 电源分配柜要求能上、下进出电缆.
5.6.11 配电柜主电路接头间的相序和极性排列应符合国家标准GB 4720的有关规定.
5.7 爬电距离和电气间隙
电源分配柜中各带电回路之间以及带电零部件或接地零部件之间的爬电距离和电气间隙应符合GB/T 4943-2001 的规定,即爬电距离和电气间隙应不小于表5的规定.

表5 爬电距离和电气间隙
额定绝缘电压
(V)
额定电流≤63A
额定电压>63A
爬电距离
(mm)
电气间隙
(mm)
爬电距离
(mm)
电气间隙
(mm)
≤60
3
2
4
3
60～300
6
4
10
6
300～660
12
6
14
8
电源分配柜的柜门与机柜内带电零部件或接地零部件之间的电气间隙应大于8cm.

5.8温升
当电源分配柜通入额定电流时,各电气元件和部件的温升不得超过表6的规定.
表6 各电气元件和部件的温升
部件
温升(℃)
连接外部绝缘导线的接头
70
铜母线的接头
接触处无覆盖层
60
接触处镀锡
65
接触处镀银或镀镍
70
熔断器接头
接触处镀锡
55
接触处镀银或镀镍
80
可能会触及的壳体
金属表面
30
绝缘表面
40
塑料绝缘导线表面
20
电阻发热件(涂有珐琅的表面)
135(距表面30mm处为25℃)

5.9 输入输出分路
5.9.1 输入分路
5.9.1.1 双路输入分路的任一路容量应满足柜体额定容量要求.
5.9.1.2 输入熔丝一般为每路2个,其中1个输入熔丝作为割接预留输入,要求每路2个输入熔丝下端并联后输出.
5.9.1.3 双路输入的电源分配柜,其两路对应的主输入母排一般情况下应保持电气隔离,但应预留铜排连接附件,当负载有不同要求时,可灵活安装及拆卸.
5.9.2 输出分路
5.9.2.1 输出分路的数量和容量的配置应满足相应通信设备的要求.
5.9.2.2 输出分路同时使用的负载之和不得超过配电设备的额定容量.
5.9.2.3 输出分路应设有保护装置.
5.9.2.4 输入输出分路保护装置要求采用熔丝.
5.10接地要求
5.10.1 直流电源分配柜应具有保护接地装置,保护接地装置与配电柜的金属壳体的接地螺钉间应具有可靠的电气连接,其连接电阻值≤0.1.
5.10.2 配电柜的金属壳体,须焊有不小于M8的铜制接地螺母.配电设备的金属壳体或可能带电的金属件(包括因绝缘损坏可能会带电的金属件)与接地螺钉间应具有可靠的电气连接.
5.11 接地装置要求
5.11.1 直流电源分配柜保护接地装置要求:
a) 保护接地装置采用规格为不小于40×4的铜母排;
b) 保护接地装置位于柜体底部;
*c) 双路输入直流电源分配柜,保护接地装置可根据要求设置一块或两块,当设置二块时,要求接地铜牌间复接;
5.11.2 直流电源分配柜工作接地装置要求:
a) 工作接地装置铜母排载流量满足柜体额定电流要求;
b) 工作接地装置位于柜体底部;
c) 双路输入的直流电源分配柜,工作接地装置应设置二块,要求接地铜排间复接;
5.12 颜色标志
5.12.1 直流电源分配柜中直流母线色标应符合GB/T 2681-1981的规定.
5.12.2 电源分配柜中所用的指示灯和按钮的颜色应符合 GB/T 2682-1981的规定.
*5.13 监控功能A(综合电能检测仪)
5.13.1 直流电源分配柜要求安装综合电能检测仪,应带标准RS485通信接口.具有测量及显示以下电量参数的功能:
输入:电压、电流、功率、电度;
输出: 所有输出分路的电流、电度.
5.13.2 综合电能检测仪应具有分路电流预警功能,当处于预警设置状态下的分路,流过电流时,即发出告警信息.
5.13.3 综合电能检测仪应具有以下告警功能:
5.13.3.1 直流电源分配柜在输入过压、欠压、熔丝断、输出分路熔丝断、输出分路电流预警时应有相应的可闻、可见告警信号.
5.13.3.2 应具有重复性告警不阻塞功能,即原已发出的告警信号未消除而人为地关断了告警声信号期间又产生新的告警时,电源分配柜会再次自动地发出声光告警信号.
5.13.4 遥测与遥信
综合电能检测仪提供的智能接口可向上级监控中心发送告警数据及遥测遥信信息.
遥测: 综合电能检测仪能检测及显示的所有电量参数.
遥信: 综合电能检测仪具备所有的预警信息及告警信息.
*5.13 监控功能B(多功能数显表)
5.14.1 直流电源分配柜要求安装多功能数显表,应带标准RS485通信接口.具有测量及显示以下电量参数的功能:
输入:电压、电流、功率、功率、电度;
5.14.2 多功能数显表应具有以下告警功能:
5.14.2.1 直流电源分配柜在输入过压、欠压、熔丝断时应有相应的可闻、可见告警信号.
5.14.2.2 应具有重复性告警不阻塞功能,即原已发出的告警信号未消除而人为地关断了告警声信号期间又产生新的告警时,电源分配柜会再次自动地发出声光告警信号.
5.14.3 直流配电柜应具有输出分路开断告警功能.
5.14.4 遥测与遥信
多功能数显表提供的智能接口可向上级监控中心发送告警数据及遥测遥信信息.
遥测: 综合电能检测仪能检测及显示的所有数量参数.
遥信: 综合电能检测仪具备所有的预警信息及告警信息.
5.15 可靠性
配电柜的可靠性指标,平均无故障工作时间(MTBF)如下:
直流电源分配柜平均无故障间隔时间(MTBF)应≥100000h.
5.16 安装要求
5.16.1 电压二次取样或取辅助电源时要求熔丝保护.
5.16.2 铜排纯度要求达到99.9%以上.
5.16.3 要求单面左右对称安装.上进上出线.
5.16.4 直流分路全部采用断路器,输入熔断器与输出熔断器宜采用汇流排连接,汇流排要求用热缩套管包封.
5.16.5 工作地排要求安装于输入熔断器后方,位于机架顶部,并与机架绝缘.工作地排开孔的孔径和数量要求根据所有断路器的容量和数量而定,并留有适当余量.工作地排要求分为两块,两块工作地排间需复接,复接铜排要求可灵活拆卸.
5.16.6 保护地排要求安装于机架底部,并与机架外壳连通.保护地排开孔的孔径和数量参照工作地排.当保护地排根据要求配置两块时,两块保护地排间需复接,复接铜牌要求可灵活拆卸.
5.16.7 直流电流采样要求采用霍尔元件.
5.16.8 输入熔断器大于或等于400A时,要求用NT3规格的底座,大于800A时,要求用NT4规格的底座.
5.16.9 直流熔丝的底座、熔芯要求采用优质品牌.
5.16.10 电源分配柜要求采用正反面单开门.
5.16.11电源分配柜输出电缆要求便于绑扎成束或敷于专用塑料槽内,卡固在安装架上;走线空间应考虑足够的余量.所选用的线扣、尼龙扎带、塑料线槽等均为阻燃型.
5.16.12 柜门内侧必须贴有电气系统图,采用透明胶布防水密封.
5.16.13 柜门上可安装综合电能检测仪或多功能数显表及显示装置,进线安装带电指示灯.

6 其它说明:
6.1 本技术规范以”*”开头的条款属于可选技术要求,参与报价的厂家应对实现其功能所需的所有元器件进行单独报价.
6.2 对于5.13 及5.14关于监控功能所需配置的综合电能检测仪或多功能数显表的相关技术要求的描述中,如所提及的技术要求为仪表基本技术要求之外,需要额外增加软件或硬件成本的,应单独报价.
